GBY浓硫酸液下泵
- 品牌：壹泵阀
- 型号：GBY
- 压力/扬程：13~40米
- 工作温度：25℃～65℃
- 连接方式：法兰
- 产品名称：GBY浓硫酸液下泵
- 通径/流量：3.27~100.8吨/每小时
- 材质：专用钢铁
- 驱动方式：电动
- 适用范围：适用于浓度为80~100%的浓硫酸。
- 产品概述
- 性能参数
- 尺寸重量
GBY浓硫酸液下泵
GBY浓硫酸液下泵概述
GBY型浓硫酸液下泵是根据FY液下泵的性能参数，经材料改进设计而生产的新型浓硫酸液下泵，该泵与国内传统浓硫酸泵相比，具有独特的特点，而且价格低廉。GBY浓硫酸液下泵是硫酸生产中干燥塔、吸收塔循环硫酸泵的最佳选择。

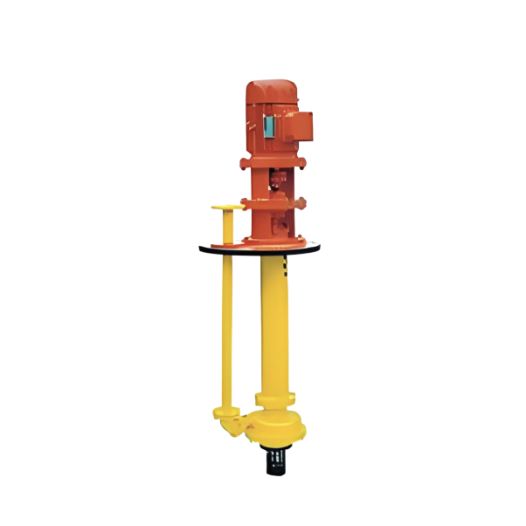

GBY浓硫酸液下泵产品图
GBY浓硫酸液下泵选材依据
GBY型浓硫酸液下泵专用钢铁大量应用于80~100%的硫酸，温度可达60-80℃。钢铁在这一浓度和混度范用的硫酸中，表而能产生保护性的硫酸铁膜层。铸铁不适用于超过100%的发烟硫酸,可能是由于三氧化硫与铁中所含的硅反应,使铸铁变脆,碳钢不适用于100~102%的发烟硫酸,超过102的酸则又适用，温度限定约为60℃。稀硫酸对钢铁的腐蚀很大，当酸浓度为47%左右时，腐蚀率达到最高值。当酸浓度大于65%时，钢铁的腐蚀率显著降低。但是在65~80%这一段浓度中，最好还是不使用钢铁，以用铅或其它耐稀酸材料更为安全。硫酸浓度:80%~98% 专用铸铁温度:25~50度之内、专用碳钢温度:25~60度之内。
GBY浓硫酸液下泵特点
1、结构合理。
2、材料选择专用铸铁、碳钢二种，经济实用，高效节能。
3、采用开式叶轮，供输送含有颗粒的液体，（颗粒直径不超过泵吸入口直径30%为宜），运行稳定、不堵塞。

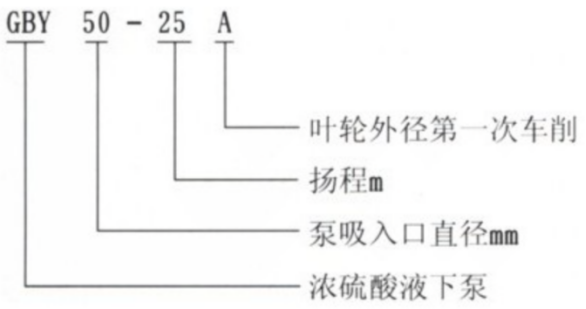

GBY浓硫酸液下泵型号意义
GBY浓硫酸液下泵结构图及零部件名称
零部件名称：左侧从上往下顺序：电动机、出口法兰、上下支承、出液管、泵盖、叶轮、出液管垫床、弯头、滤罩；右侧从上往下顺序：联轴器、轴承座、底板、接管、包塑主轴、叶轮垫床、泵盖垫床、叶轮端部组合件、泵体、虑罩垫床
GBY浓硫酸液下泵型号及技术参数表
| 型号 | 出口直径mm | 流量 | 扬程m | 转速r/min | 功率KW | 液下长度mm | ||
| m3/h | L/s | 轴功率 | 电机功率 | |||||
| GBY25-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 2.2 | 500至2500 |
| GBY25-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 | |
| GBY25-25 | 25 | 3.6 | 1 | 25 | 2900 | 1.16 | 3 | |
| GBY25-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 3 | |
| GBY25-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 5.5 | |
| GBY25-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 4 | |
| GBY40-16 | 32 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 | |
| GBY40-16A | 32 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 2.2 | |
| GBY40-26 | 32 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 | |
| GBY40-26A | 32 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 | |
| GBY40-40 | 32 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 | |
| GBY40-40A | 32 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 | |
| GBY50-16 | 40 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 | |
| GBY50-16A | 40 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 | |
| GBY50-25 | 40 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 | |
| GBY50-25A | 40 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 4 | |
| GBY50-40 | 40 | 14.1 | 4 | 40 | 2900 | 3.73 | 7.5 | |
| GBY50-40A | 40 | 13.1 | 3.61 | 33 | 2900 | 3.73 | 7.5 | |
| GBY65-16 | 50 | 28.8 | 8 | 16 | 2900 | 2.16 | 5.5 | |
| GBY65-16A | 50 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 4 | |
| GBY65-25 | 50 | 28.8 | 8 | 25 | 2900 | 3.56 | 7.5 | |
| GBY65-25A | 50 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 7.5 | |
| GBY65-40 | 50 | 28.8 | 8 | 40 | 2900 | 6.04 | 15 | |
| GBY65-40A | 50 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 15 | |
| GBY80-15 | 65 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 | |
| GBY80-15A | 65 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 | |
| GBY80-24 | 65 | 54 | 15 | 24 | 2900 | 5.43 | 11 | |
| GBY80-24A | 65 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 | |
| GBY80-38 | 65 | 54 | 15 | 38 | 2900 | 9.64 | 22 | |
| GBY80-38A | 65 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 18.5 | |
| GBY100-12 | 80 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 | |
| GBY100-12A | 80 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 18.5 | |
| GBY100-37 | 80 | 100.8 | 28 | 37 | 2900 | 14.73 | 30 | |
| GBY100-37A | 80 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 30 | |

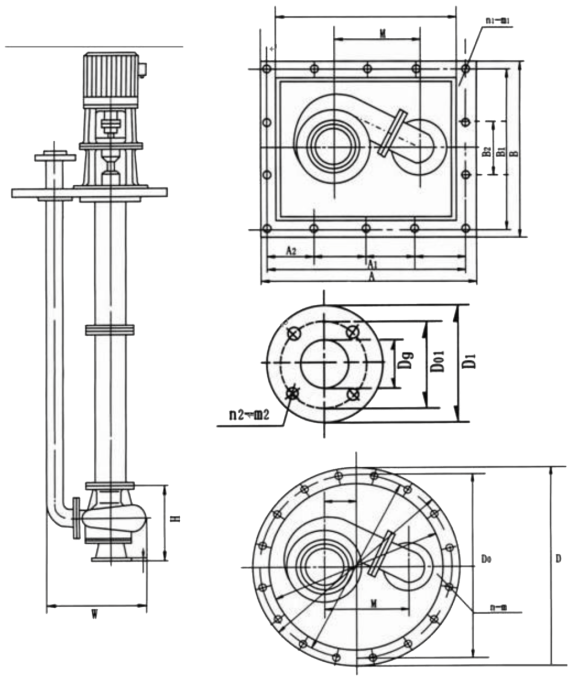

GBY浓硫酸液下泵外形尺寸图
备注：如果您需要详细的外形尺寸参数请直接联系我司销售人员免费获取，谢谢！
GBY浓硫酸液下泵故障与排除
| 故障现象 | 可能产生的原因 | 解决方法 |
| 流量不足 | 1、 泵过流部分另件损坏2、 转速不足3、 吸入或输出口部分堵塞 | 1、 更换另件2、 检查电压、电机是否正常3、 清除淤塞部分 |
| 扬程不足 | 1、 叶轮损坏2、 转速不足3、 输液内含有气体 | 1、 更换叶轮2、 检查电压、电机是否正常3、 降低液体温度排除气体 |
| 轴承发热 | 1、 主轴与电机轴不同心2、 轴承盖内缺油或油变质 | 1、 调整同心度2、 加油或换油 |
| 功率过载 | 1、 介质比重过大2、 流量超过使用范围3、 产生机械擦 | 1、 更换较大功率电机2、 按使用范围工作33、 检查调整或更换磨损部件 |
| 出液量小或不出液 | 1、 电机转向不对2、 叶轮中心线末浸入液内 | 1、 调整相位2、 调整浸没高度 |
| 振动或杂音 | 1、 主轴与电机轴不同心2、 转子不平衡3、 螺母有松动现象4、 输液内含有气体或脱液运转5、 水轴承与轴颈磨损过大 | 1、 调整同心度2、 更换另件3、 拧紧各部位螺母4、 降低液温排除气体，叶轮浸入液内5、 更换水轴承，恢复轴颈 |
