FSY耐腐蚀液下离心泵
- 品牌：壹泵阀
- 型号：FSY
- 压力/扬程：15~35米
- 工作温度：0℃～100℃
- 连接方式：法兰
- 产品名称：FSY耐腐蚀液下离心泵
- 通径/流量：6.48~110立方米/每小时
- 材质：玻璃钢（改性酚醛玻璃纤维）
- 驱动方式：电动
- 适用范围：适用于各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)及腐蚀介质等。
- 产品概述
- 性能参数
- 尺寸重量
FSY耐腐蚀液下离心泵
FSY耐腐蚀液下离心泵概述
FSY型立式玻璃钢耐腐蚀液下离心泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。FSY型耐腐蚀液下离心泵只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。
FSY耐腐蚀液下离心泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能非常可靠，上海美言壹泵阀生产的FSY耐腐蚀液下离心泵具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，FSY型立式耐腐蚀液下离心泵在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

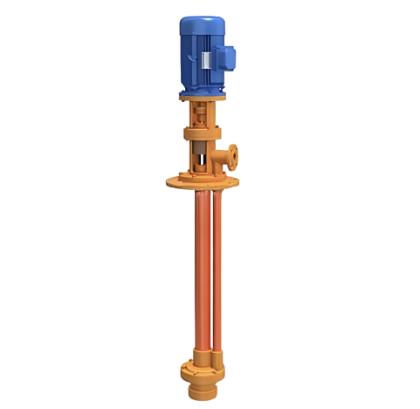

FSY玻璃钢液下离心泵产品图
FSY耐腐蚀液下离心泵用途
FSY系列耐腐蚀液下离心泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的最理想设备。FSY型耐腐蚀液下李雄泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

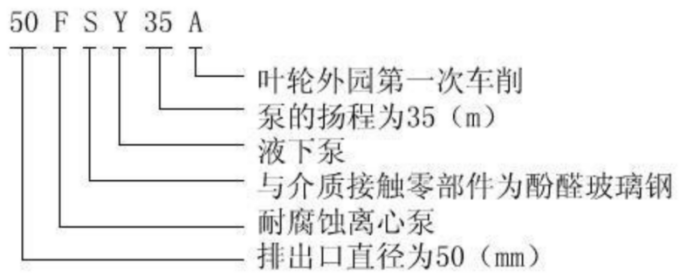

FSY耐腐蚀液下离心泵型号意义
FSY耐腐蚀液下离心泵结构图及零部件名称a
| 序号 | 名称 | 数 量 | 材料 | 序 号 | 名称 | 数量 | 材料 | |
| 1 | 进口莲莲头 | 1 | 玻病锯 | 2 | 叶轮并帽 | 1 | A3模压玻璃纳 | |
| 3 | 下轴蓉 | 1 | M106K石里 | 4 | 下轴衬 | 1 | M205K石墨 | |
| 5 | 下系壳 | 玻璃钢 | 6 | 系壳盐片 | t | 氧橡胶 | ||
| 7 | 叶轮 | 1 | 玻璃钢 | 8 | 上泵体 | 1 | 玻璃钢结合部 | |
| 9 | 上轴村 | 1 | M205K石墨 | 10 | 上轴套 | 1 | M106K石墨 | |
| 11 | 泵轴 | 1 | 45号钢外包玻璃纲 | 12 | 密封填料 | 1 | 石棉方绳 | |
| 13 | 密封压差 | 1 | 玻璃钢 | 14 | 底座(平析盖) | 1 | 玻璃钢 | |
| 15 | 轴承下封盖 | 1 | HT20.40 | 16 | 油封 | 1 | 耐油橡胶 | |
| 17 | 7203田锥浓子轴承 | 1 | 轴承锅 | 18 | M10×35六角螺栓 | 2 | A3 | |
| 19 | A10垫阀 | 18 | A3 | 20 | 轴承座 | 1 | HT20-40 | |
| 21 | 7207西锥浪子轴 | 轴承纲 | 22 | 上轴承封盖 | 1 | HT20-40 | ||
| 23 | 定距套 | ! | HT20.40 | 24 | 4号泵联轴节 | t | 玻璃钢 | |
| 25 | 4号弹性块 | 1 | 橡胶 | 26 | 4号电机联轴节 | 1 | 玻璃钢 | |
| 27 | 电动机机座 | 1 | 玻璃钢 | 28 | BS型电动机 | 1 | 22KW4KW | |
| 29 | M10×分六角媒栓 | 4 | A3 | 30 | M10六角媒栓 | 8 | A3 | |
| 31 | M22×15四螺母 | 2 | 45号钢 | 32 | M6×25六角螺栓 | 12 | 35号锅 | |
| 33 | A6基围 | 12 | A3 | 34 | M10×70六角螺栓 | 4 | A3 | |
| 35 | M10防席媒母 | 18 | A3模压玻璃钢 | 36 | M10防腐垫片 | 18 | 聚四氯乙爆 | |
| 37 | M10×90双头螺栓 | 6 | A3 |
FSY耐腐蚀液下离心泵型号及技术参数表
| 型号 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率N (Kw) | 叶轮直径D (mm) | 吸上高度 (Hs) | ||
| (m3/h) | (L/S) | |||||||
| 40FSY-22 | a型 | 8.10 15.84 20.00 | 2.24 4.4 5.50 | 22 18 15 | 2900 | 3 | 140 | 800至3000 |
| 40FSY-18 | 6.48 15.00 21.60 | 1.80 4.17 6.00 | 18 15 12 | 2900 | 2.2 | 132 | ||
| 40FSY-35 | 10 20 30 | 2.8 5.5 8.3 | 34 30 24 | 2900 | 4 | 162 | ||
| 50FSY*35 | 30 45 55 | 8.3 12.5 15.1 | 35 32 28 | 2900 | 7.5 | 182 | ||
| 50FSY-35A | 25 35 45 | 7.0 9.7 12.5 | 26 25 22 | 2900 | 5.5 | 168 | ||
| 50FSY-20 | b型 | 18 30 35 | 5.0 8.3 9.7 | 20 16 12 | 2900 | 4 | 150 | |
| 80FSY-35 | 56 92 110 | 15.5 25.5 30.5 | 35 29 25 | 2900 | 15 | 184 | ||
| 80FSY-35A | 45 69 90 | 12.5 19.2 25.0 | 26 22 19 | 2900 | 11 | 163 | ||
FSY耐腐蚀液下离心泵使用须知
玻璃钢液下泵需垂直安装，将泵的平盖板安装在贮罐法兰座上，开始运行前，先用手盘动联轴器，检查泵是否有卡阻现象，转动是否灵活；泵起动前只要贮罐中液体高于泵体即可开车，严禁无介质运转和反方向运转（运转方向要以泵的转向千牌一致），否则泵体内因缺泛液体润滑而损坏轴衬，轴套、如发现有剧振动或异常声音，立即停车检查；平时注意保养，经常检查泵运行是否平稳，有无异常震动，注意更换弹性块，定期补充和更换轴承润滑油。泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

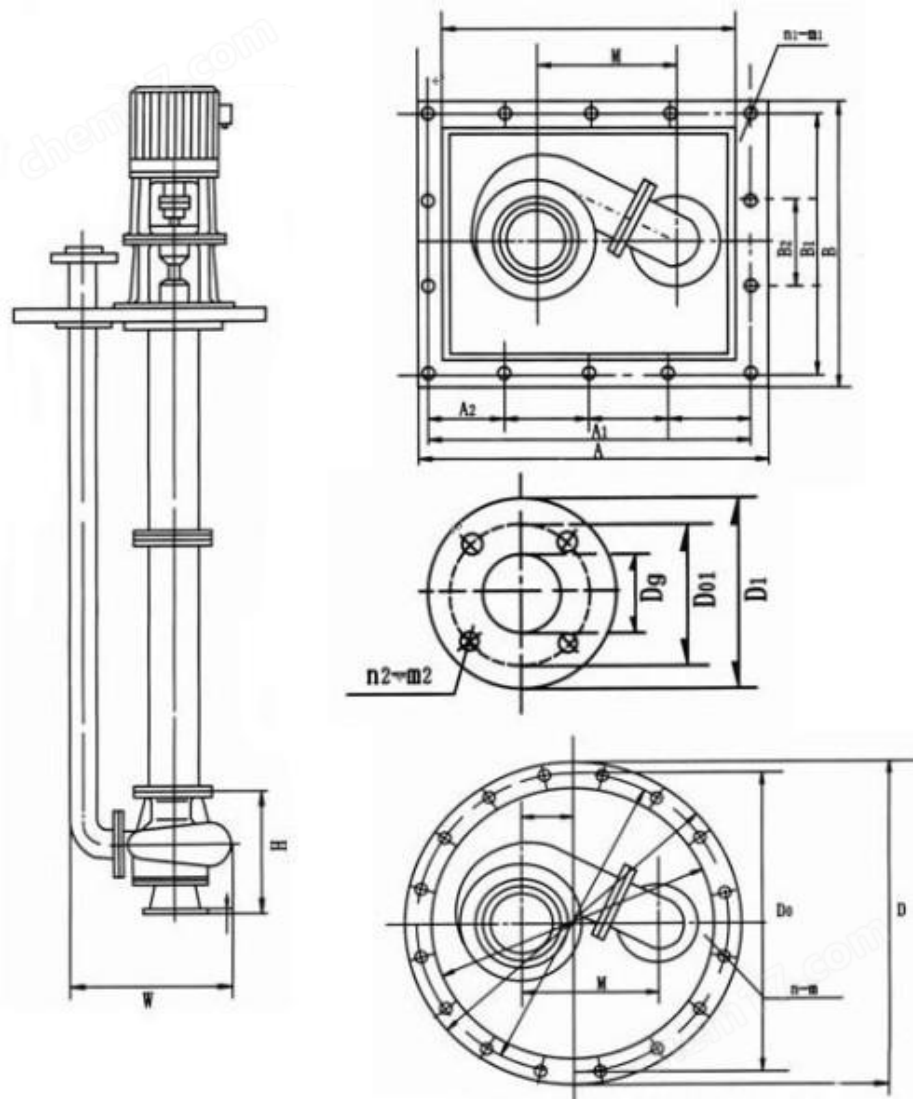

FSY耐腐蚀液下离心泵外形安装尺寸图
FSY耐腐蚀液下离心泵外形安装尺寸表
| 型号 | W | M | H | D | DO | n-m | Dg | D1 | DO1 | n2-m2 |
| 40FSY-22 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 40FSY-18 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 50FSY-35 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
| 40FSY-35 | 340 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
| 50FSY-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 65 | 180 | 145 | 4-F18 |
| 80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 80 | 190 | 160 | 4-F18 |
FSY耐腐蚀液下离心泵故障与排除
| 故障现象 | 可能产生的原因 | 解决方法 |
| 流量不足 | 1、 泵过流部分另件损坏2、 转速不足3、 吸入或输出口部分堵塞 | 1、 更换另件2、 检查电压、电机是否正常3、 清除淤塞部分 |
| 扬程不足 | 1、 叶轮损坏2、 转速不足3、 输液内含有气体 | 1、 更换叶轮2、 检查电压、电机是否正常3、 降低液体温度排除气体 |
| 轴承发热 | 1、 主轴与电机轴不同心2、 轴承盖内缺油或油变质 | 1、 调整同心度2、 加油或换油 |
| 功率过载 | 1、 介质比重过大2、 流量超过使用范围3、 产生机械擦 | 1、 更换较大功率电机2、 按使用范围工作33、 检查调整或更换磨损部件 |
| 出液量小或不出液 | 1、 电机转向不对2、 叶轮中心线末浸入液内 | 1、 调整相位2、 调整浸没高度 |
| 振动或杂音 | 1、 主轴与电机轴不同心2、 转子不平衡3、 螺母有松动现象4、 输液内含有气体或脱液运转5、 水轴承与轴颈磨损过大 | 1、 调整同心度2、 更换另件3、 拧紧各部位螺母4、 降低液温排除气体，叶轮浸入液内5、 更换水轴承，恢复轴颈 |
