ZJL立式渣浆泵

ZJL立式渣浆泵

ZJL立式渣浆泵概述

ZJL系列立式液下渣浆泵为立式、轴向吸入、单级、单吸、单壳体、离心式结构。该系列泵在结构设计及过流部件材料方面，综合了国内外同类产品的优点并加以创新。该系列泵具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、寿命长等特点，其综合性能达到国内领先水平。适用于电力、冶金、煤炭、建材等行业浆体输送。

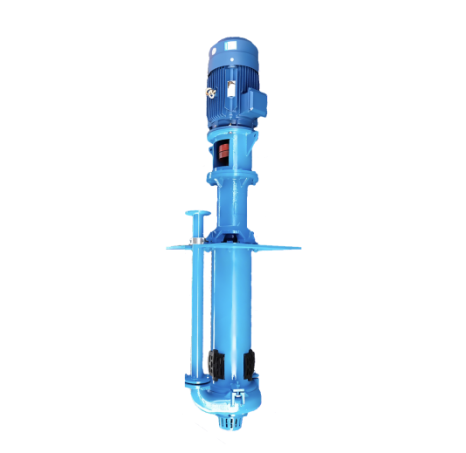

ZJL立式渣浆泵产品图

ZJL立式渣浆泵用途

ZJL型液下渣浆泵为立式离心渣浆泵，浸入液下，用于输送蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。ZJL型泵过流部件由耐磨金属制成。ZJL型泵浸入液下的零部件均带橡胶外衬，也适用于输送无棱角的磨蚀性渣浆。上海美言壹泵阀生产的该泵主要适用于输送腐蚀性、粗颗粒、高浓度渣浆。广泛地应用于冶金、矿山、煤炭、电力、建材、环保等部门。

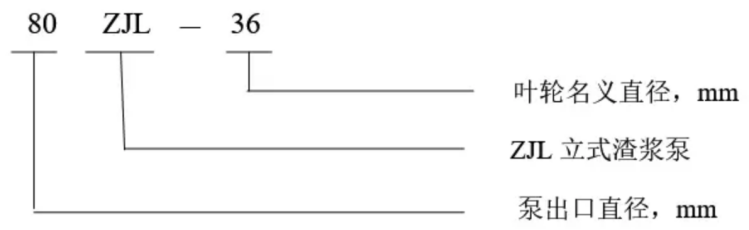

ZJL立式渣浆泵型号意义

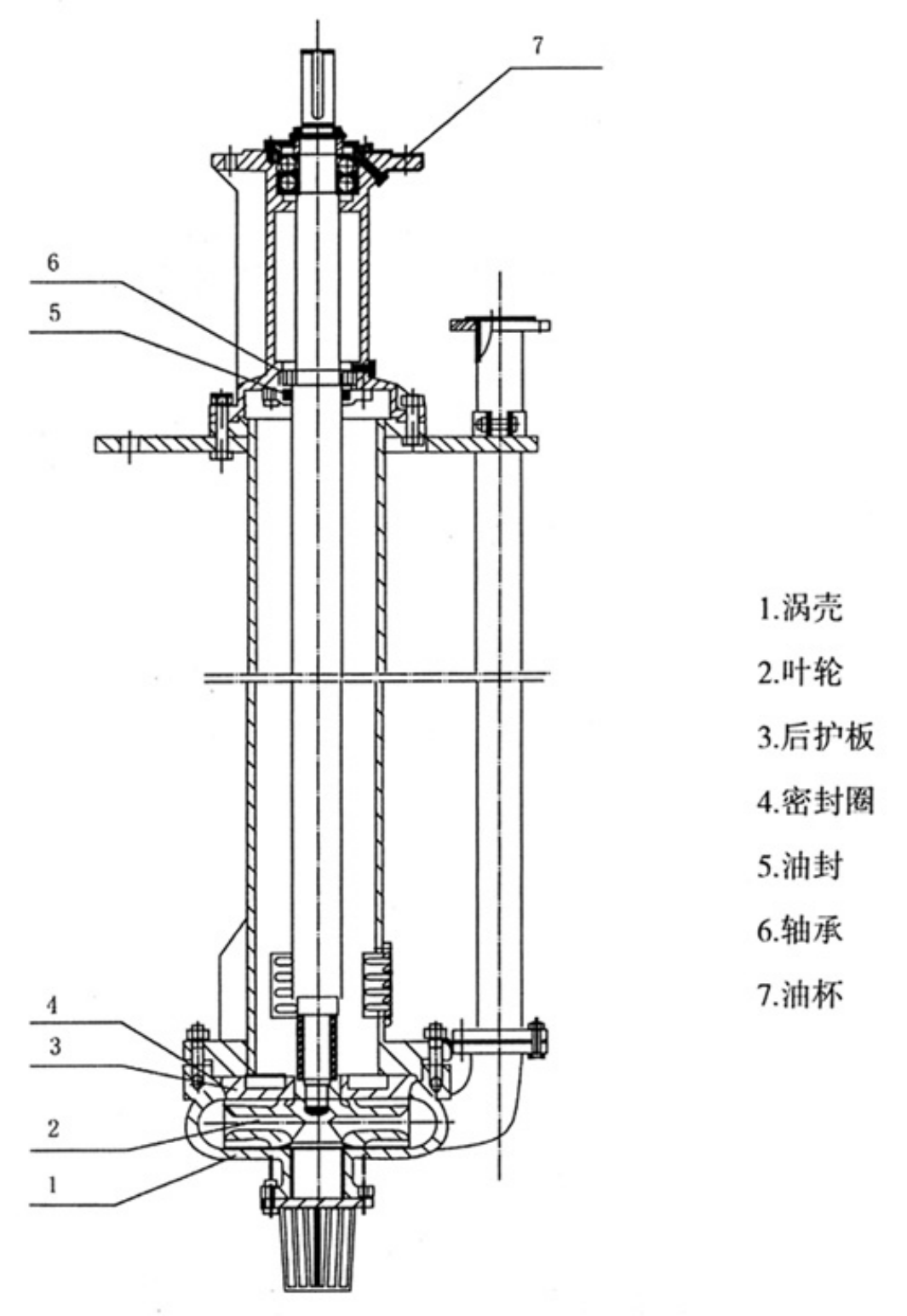

ZJL立式渣浆泵结构原理

ZJL型立式液下渣浆泵主要由叶轮、蜗壳、后护板、轴套、支架、支撑板、轴、轴承、轴承体等零件组成。叶轮、蜗壳、后护板的材质为高铬合金铸铁，叶轮与轴采用螺纹联接，蜗壳、支架、轴承体用螺栓联接。泵轴与电机可采用联轴器直接传动或皮带传动。ZJL型渣浆泵的轴承采用油脂润滑。该系列泵为无轴封泵。

ZJL型泵是立式离心液下式渣浆泵，泵入口垂直向下，出口在泵的另*侧垂直向上。泵主要由下滤纲、泵体、叶轮、轴、护板、支架等零件组成，泵上部有轴承支承;泵安装在液下，不要任何轴封，过流部件采用耐磨材料。该型泵的传动型式为BD和DC两种，即皮带传动和直联传动。浸入液下的深度在标准尺寸范围内可根据用户的实际需要而定。

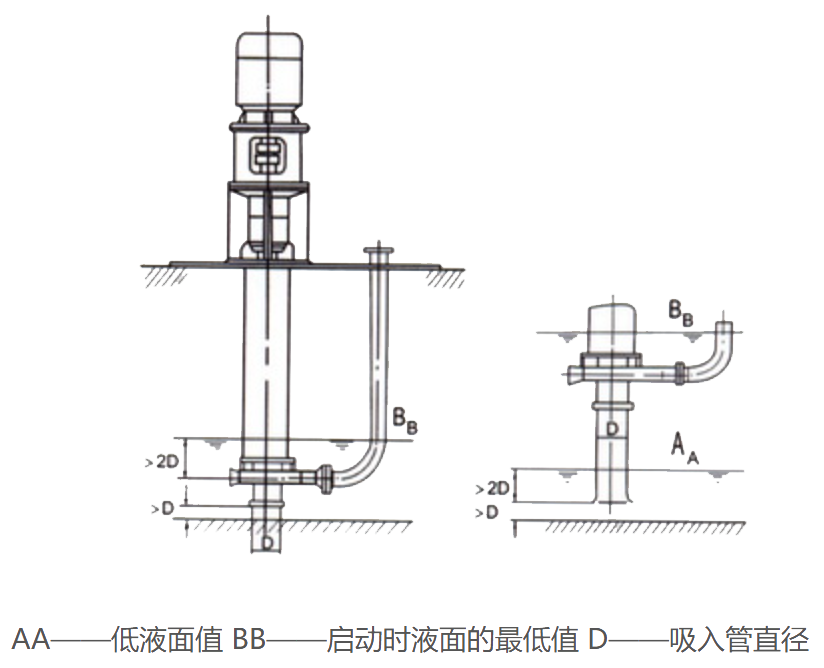

 结构安装型式，根据渣浆池液面的高低，可选择不同长度的泵传动轴或吸入管采用多种速度和多种变型方式，使得泵在*佳工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。

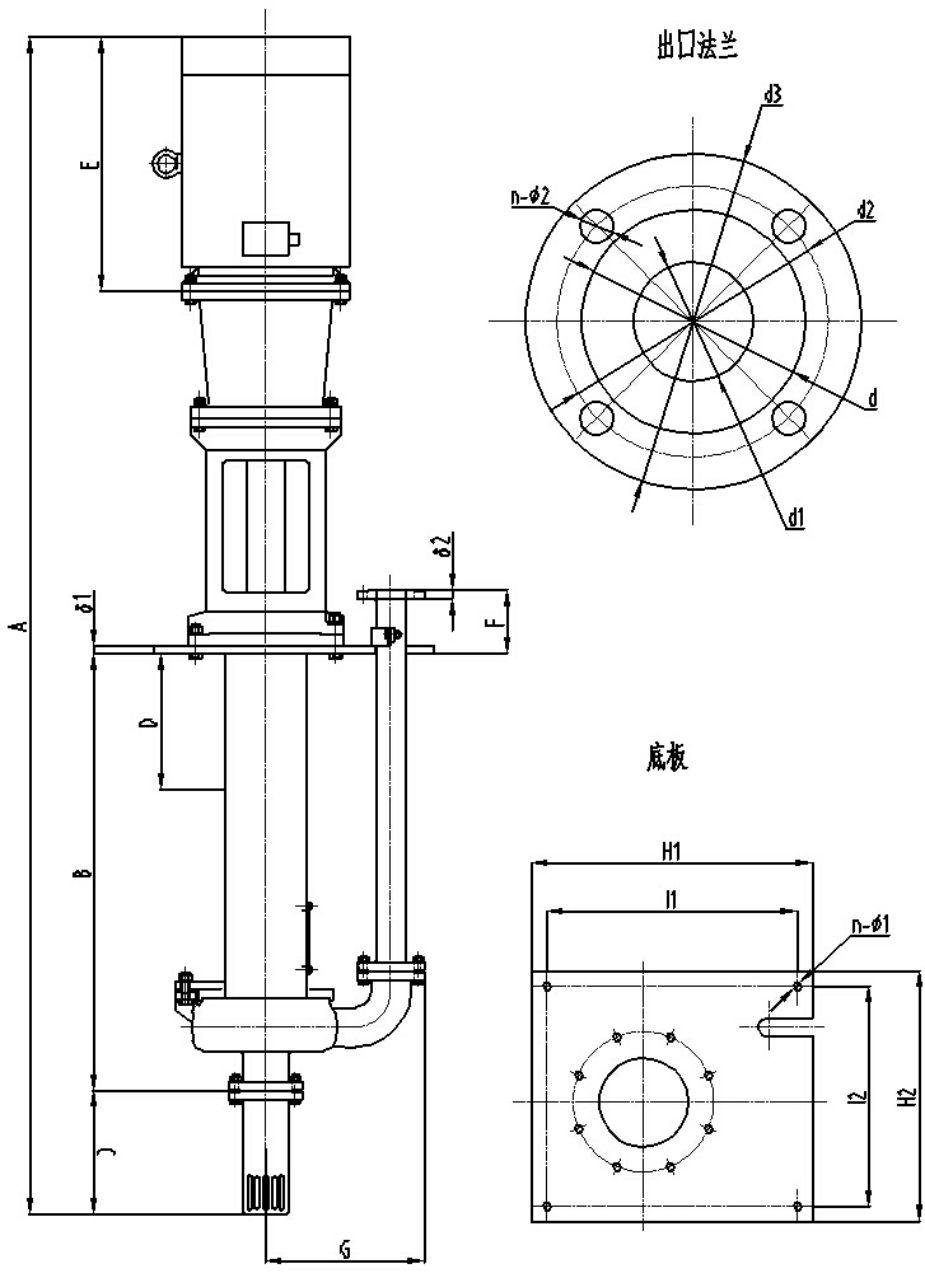

外形结构图
