FY化工液下泵
- 品牌：壹泵阀
- 型号：FY
- 压力/扬程：12~41米
- 工作温度：-20℃～140℃
- 连接方式：法兰
- 产品名称：FY化工液下泵
- 通径/流量：3.27~100.8吨/每小时
- 材质：高分子、氟塑料、不锈钢
- 驱动方式：电动
- 适用范围：适用于石油、化工、制药、造纸、冶金、污水处理等行业的各种化工介质。
- 产品概述
- 性能参数
- 尺寸重量
FY化工液下泵
FY化工液下泵概述
FY系列化工液下泵也称单级单吸立式离心泵，是上海美言壹泵阀在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而产生的新型液下泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效、节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

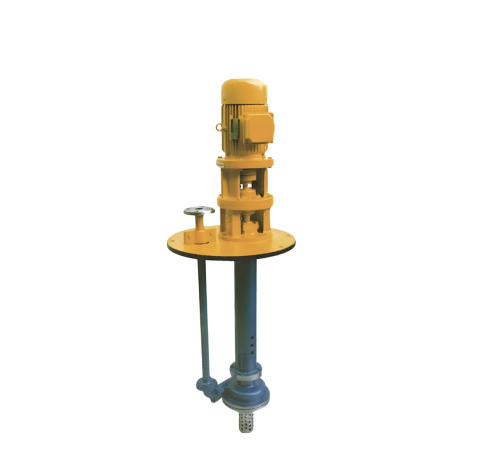

FY化工液下泵产品图
FY化工液下泵特点
1、 泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。
2、 取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。
3、 采用独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。
使用条件
1、 被输送介质温度为-20-+140℃。
2、 铸铁材质的泵，介质PH值在5-9范围内。
3、 采用开式叶轮的泵，被输送液体中含有的固体颗粒直径以不超过泵吸入口直径30%为宜。
表一（泵材质类型）
| 材料 | HT200 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 代号 | T | B | M |
表二（叶轮表示形式）
| 叶轮 | 离心式双平衡叶轮 | 开 式 双平衡叶轮 |
| 代号 | L | K |

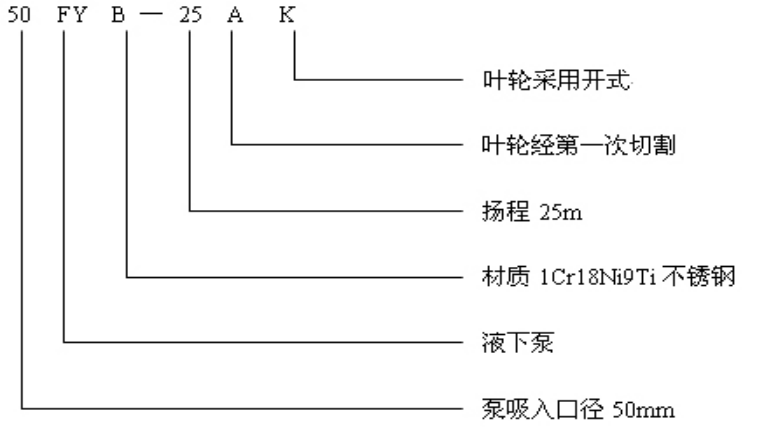

FY化工液下泵型号意义
例：

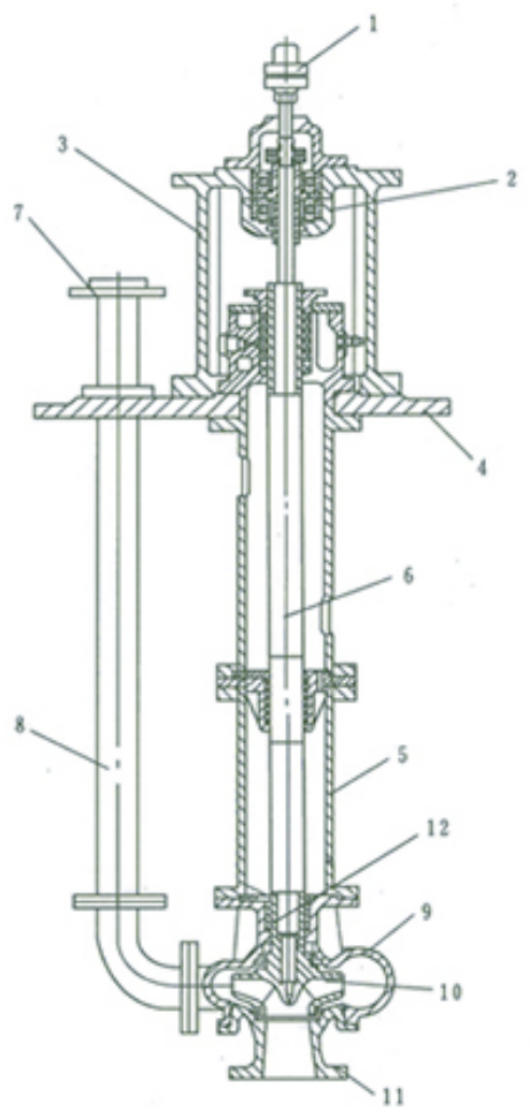

FY化工液下泵结构图及零部件名称
1.联轴器 2.轴承盒 3.下支架 4.安装盘 5.支撑管 6. 轴 7.出口 7.出口法兰 8.出液管 9.泵体 10.叶轮 11.泵盖 12.轴套

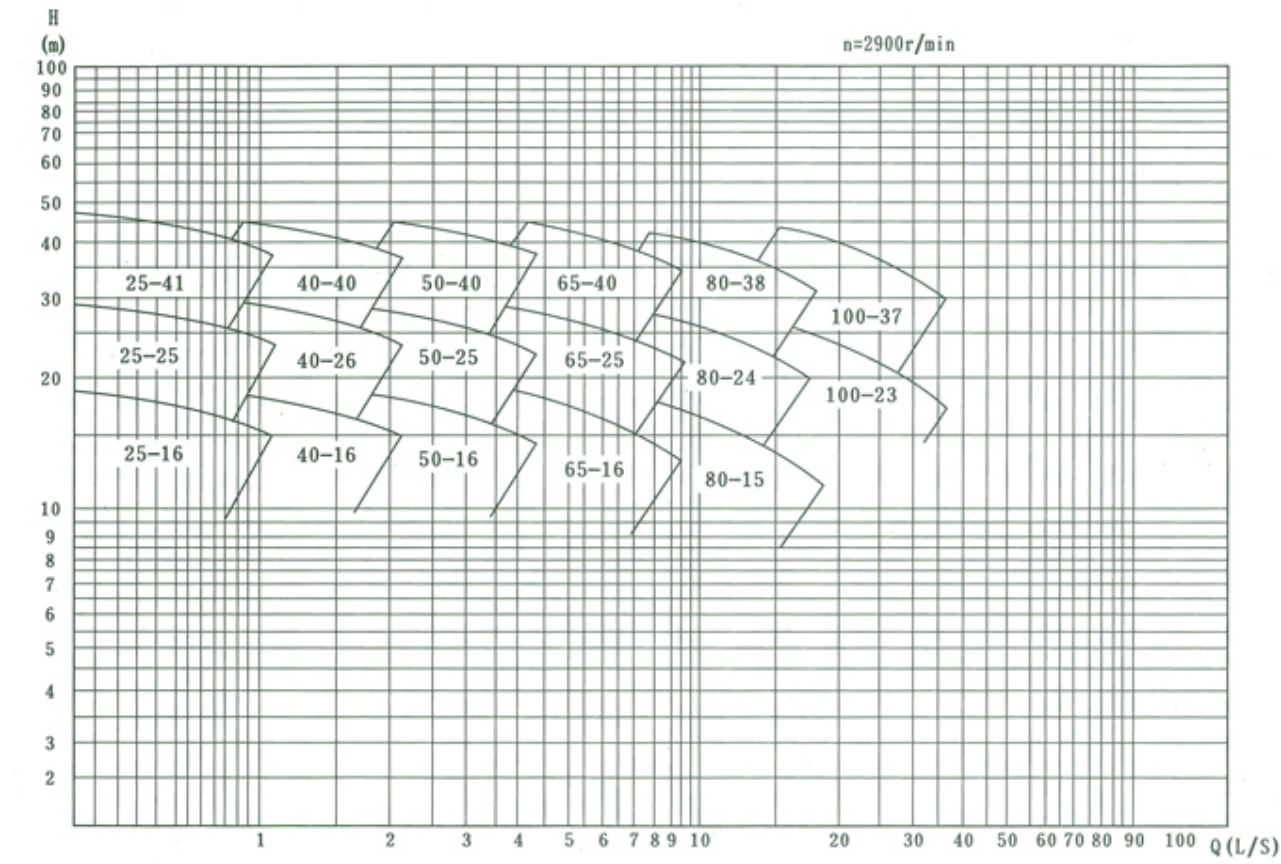

FY化工液下泵型谱图
FY化工液下泵主要性能参数
| 型号规格 | 出口直径mm | 流量 | 扬程m | 转速r/min | 功率（KW） | 液下长度m | ||
| m3/h | L/S | 轴功率 | 电机功率 | |||||
| 25FY-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 1.5 | 0.5-2.5 |
| 25FY-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 | 0.5-2.5 |
| 25FY-25 | 25 | 3.6 | 1 | 25 | 2900 | 1.16 | 2.2 | 0.5-2.5 |
| 25FY-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 2.2 | 0.5-2.5 |
| 25FY-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 4 | 0.5-2.5 |
| 25FY-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 3 | 0.5-2.5 |
| 40FY-16 | 40 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 | 0.5-2.5 |
| 40FY-16A | 40 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 1.5 | 0.5-2.5 |
| 40FY-26 | 40 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 | 0.5-2.5 |
| 40FY-26A | 40 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 | 0.5-2.5 |
| 40FY-40 | 40 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 | 0.5-2.5 |
| 40FY-40A | 40 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 | 0.5-2.5 |
| 50FY16 | 50 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 | 0.5-2.5 |
| 50FY-16A | 50 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 | 0.5-2.5 |
| 50FY-25 | 50 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 | 0.5-2.5 |
| 50FY-25A | 50 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 3 | 0.5-2.5 |
| 50FY-40 | 50 | 14.4 | 4 | 40 | 2900 | 3.73 | 7.5 | 0.5-2.5 |
| 50FY-40A | 65 | 13.1 | 3.64 | 33 | 2900 | 3.73 | 5.5 | 0.5-2.5 |
| 65FY-16 | 65 | 28.8 | 8 | 16 | 2900 | 2.16 | 4 | 0.75-2.5 |
| 65FY-16A | 65 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 3 | 0.75-2.5 |
| 65FY-25 | 65 | 28.8 | 8 | 25 | 2900 | 3.56 | 5.5 | 0.75-2.5 |
| 65FY-25A | 65 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 5.5 | 0.75-2.5 |
| 65FY-40 | 65 | 28.8 | 8 | 40 | 2900 | 6.04 | 11 | 0.75-2.5 |
| 65FY-40A | 65 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 11 | 0.75-2.5 |
| 80FY-15 | 80 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 | 1-2.5 |
| 80FY-15A | 80 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 | 1-2.5 |
| 80FY-24 | 80 | 54 | 15 | 24 | 2900 | 5.43 | 11 | 1-2.5 |
| 80FY-24A | 80 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 | 1-2.5 |
| 80FY-38 | 80 | 54 | 15 | 38 | 2900 | 9.64 | 18.5 | 1-2.5 |
| 80FY-38A | 80 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 15 | 1-2.5 |
| 100FY-23 | 100 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 | 1-2.5 |
| 100FY-23A | 100 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 15 | 1-2.5 |
| 100FY-37 | 100 | 100.8 | 28 | 37 | 2900 | 14.73 | 22 | 1-2.5 |
| 100FY-37A | 100 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 22 | 1-2.5 |
注：1、液下长度为安装盘下至过滤网底之长度。2、以上所标电机功率按输送介质比重1.4配置。
液下泵型号相对应的制造材料
| 型号 | 吸入盖 | 泵体 | 螺母 | 叶轮 | 摩擦圈 | 轴圈 | 泵盖 | 出液管 | 中间联接筒 | 泵轴 | 挡板 |
| FYU塑料液下泵 | 超高分子 | 超高分子 | 超高分子 + A3 | 超高分子 + 1Cr18Ni9 | PTEF | 氮化硅 | 超高分子 | 超高分子 | 超高分子+玻璃钢 | 45#外包PVC | A3 +PVC |
| FYF氟塑料液下泵 | 氟塑料 | 氟塑料 | 氟塑料+1Cr18Ni9 | 氟合金 + 1Cr18Ni9 | PTEF | 氮化硅 | 氟塑料 | 氟塑料 | 氟塑料套 氟塑料 | 1Cr18Ni9外包氟塑料 | A3 +PVC |
| FYB不锈钢液下泵 | 304 | 304 | 304 | 304 | 硬质合金钢 + PTEF | 304 | 304 | 304 | 304 | 304 | A3 +304 |
| FYL料浆液下泵 | 316L | 双相合金钢2605 | 316L | 双相合金钢2605 | 硬质合金钢+ PTEF | 316L | 双相合金钢2605 | 316L | 316L | 316L | A3 +316L |

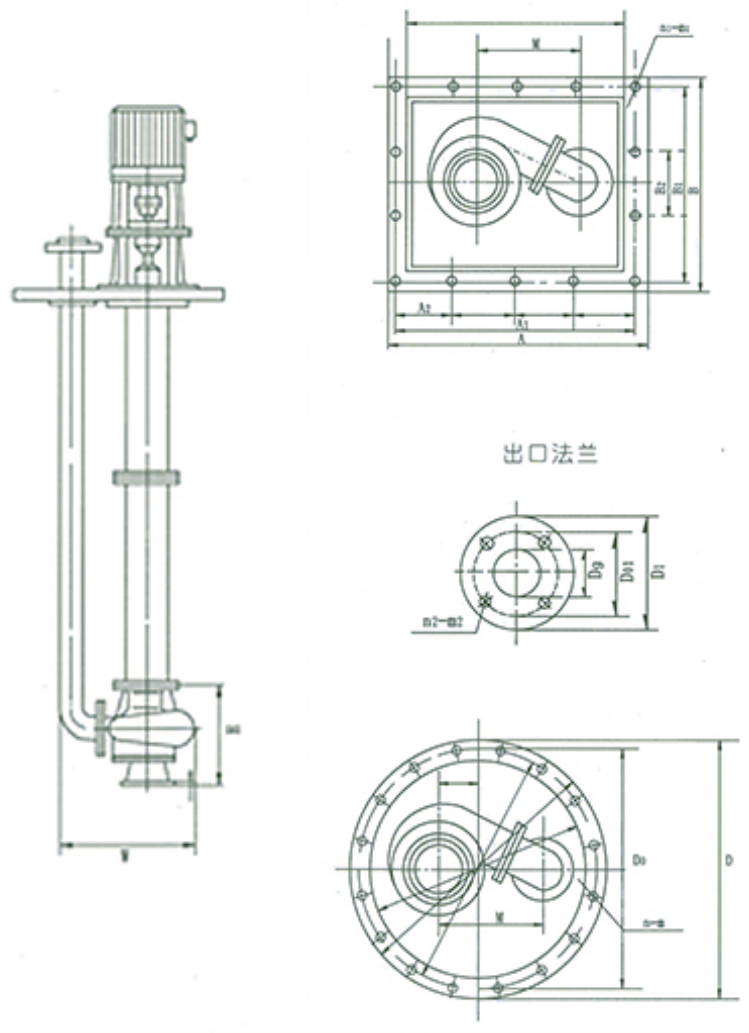

FY化工液下泵外形及安装尺寸图
FY化工液下泵外形尺寸表
| 型号 | W | M | H | D | D0 | n-m | A | B | A1 | B1 | A2 | B2 | n1-m1 | Dg | D1 | D01 | n2-m2 |
| 25-16 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 25-25 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 25-41 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 25 | 115 | 85 | 4-ф14 |
| 40-16 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 40-26 | 420 | 195 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 40-40 | 420 | 225 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 32 | 140 | 100 | 4-ф18 |
| 50-16 | 420 | 205 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 50-25 | 420 | 205 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 50-40 | 420 | 225 | 205 | 560 | 510 | 8-ф18 | 600 | 400 | 510 | 350 | 170 | 160 | 10-ф18 | 40 | 150 | 110 | 4-ф18 |
| 65-16 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 65-25 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 65-40 | 550 | 310 | 250 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 50 | 165 | 125 | 4-ф18 |
| 80-15 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 80-25 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 80-38 | 550 | 310 | 270 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 65 | 185 | 145 | 4-ф18 |
| 100-23 | 550 | 310 | 275 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 80 | 200 | 160 | 8-ф18 |
| 100-37 | 550 | 310 | 275 | 700 | 650 | 12-ф18 | 750 | 450 | 660 | 360 | 220 | 180 | 10-ф18 | 80 | 200 | 160 | 8-ф18 |
FY化工液下泵拆卸与装配
1、如更换或检查叶轮，可关闭出口阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。
2、将底板垂在支架上，卸去泵体的所有螺栓，取出泵盖和叶轮螺母，用双锤轻击泵体，即可卸下叶轮。
3、对更换滚动轴承或填料，则底板不动，只要卸去电机及相应支架，卸去泵联轴器、压盖、圆螺母，取出轴承体。要更换填料，先取出填料压盖，再取出要更换的填料。
FY化工液下泵安装、使用、维修
1、 泵组装后，盘动联轴器，看是否转动灵活。检查是否有金属磨擦声，各部件螺母是否旋紧。
2、 检查泵轴和电机轴的同心度，两联轴器外圆左右差数不得超过0.1mm，两联轴器端面间隙保持1~2.5mm。
3、 泵的吸入口到容器底部之间距离为2~3倍吸入口径，泵体距器壁大于口径的2.5倍。
4、 泵的出液管路，应另设支架支撑，其重量不允许支撑在泵上。
5、 检查电机的旋转方向，使泵的旋转方向符合指示方向。
6、 关闭出口管路上的闸阀及压力表，接通冷却水管。
7、 起动电机，开压力表，慢慢开启出口管闸阀到需要的位置，投入正常运转。
8、 经常检查泵和电机的情况，轴承温升不应超过75℃，轴承盒内应加足够黄油。
FY化工液下泵常见故障及排除方法
| 故 障 | 原 因 | 排除方法 |
| 打不出液体 | 1、电机转向不对2、液体未浸没叶轮中心线 | 1、调整方向2、调整浸没高度 |
| 流量不足 | 1、叶轮腐蚀、磨损严重2、转速不足3、开式叶轮轴向间隙过大4、吸入或出口部分堵塞 | 1、更换叶轮2、提高转速3、重新调整间隙4、清除淤塞部分 |
| 扬程不足 | 1、输送液体中含有气体2、叶轮被严重腐蚀3、转速不足 | 1、降低液体温度排气2、更换叶轮3、提高转速 |
| 功率过大 | 1、流量超过使用范围2、介质比重过大3、发生机械磨擦4、填料压得太紧 | 1、调整泵流量到使用范围2、更换较大功率电机3、调整或更换磨擦部件4、旋松填料压盖 |
| 轴承发热 | 1、泵轴与电机轴不同心2、轴承盒内缺油或油变质 | 1、调整同心2、加油或换油 |
| 杂声或振动 | 1、崩坏走与电机轴不同心2、输送液体中含有气体3、转子不平衡4、螺母有松动现象5、轴套与衬套磨损过大 | 1、调整同心2、降低液体温度排气3、更换零件4、拧紧各部位螺母5、更换衬套，调整轴同心 |
