LSB硫酸高温液下泵

LSB硫酸高温液下泵

LSB硫酸高温液下泵概述

LSB型硫酸高温液下泵研制和选择泵的优秀水力模型，使运转性能稳定，并且高效节能。LSB型硫酸高温液下泵研制和采用国内最先进的耐腐材料， 过流部件采用XY-21、XY-31、IMRC-1(lewmet-55)合金、20号合金等制造，其余部位采用特种耐蚀铸铁制造而成，使泵的使用寿命进一步加长。上海美言壹泵阀生产的高温液下泵广泛吸取国内外硫酸泵结构设计的长处，增加吸入管长度；使泵组的刚性提高、运转平稳可靠。LSB型硫酸高温液下泵系列标准化、通用化程度高、互换性好、拆装维护方便。

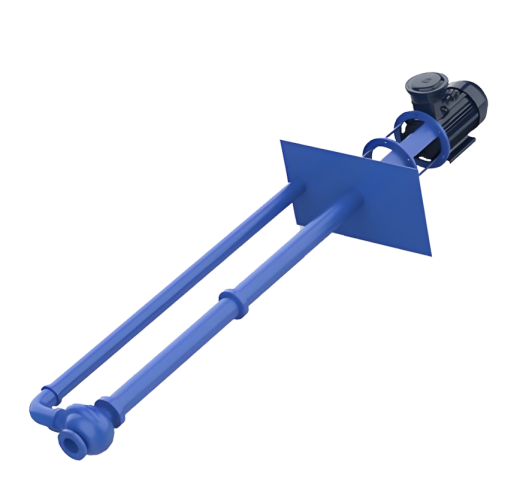

                                   LSB硫酸高温液下泵产品图

LSB硫酸高温液下泵性能范围

流量：Q=10~800M3/h

扬程: H=15-50m

使用温度: t<125°C (98% H2SO4)

使用温度: t<80°C (93% H2SO4)

对于t<125°C，浓度低于98%的硫酸，可采用MRC-7等特种合金制作。

LSB硫酸高温液下泵结构特点

LSB型液下泵是立式单级单吸离心泵，主要由泵体、泵盖、叶轮、轴、底板、中间接管、出口管及密封、轴承、联轴器等零部件组成组成。

轴向推力主要靠叶轮背叶片来平衡。

剩余轴向力及转子重量靠滚动轴承承受。

泵可充分利用自身吸上高度，增加吸入管可增加泵机组的插入深度。

但起动前，液面必须高于叶轮中心线以上。

转向：从电机往泵端看为逆时针方向旋转。

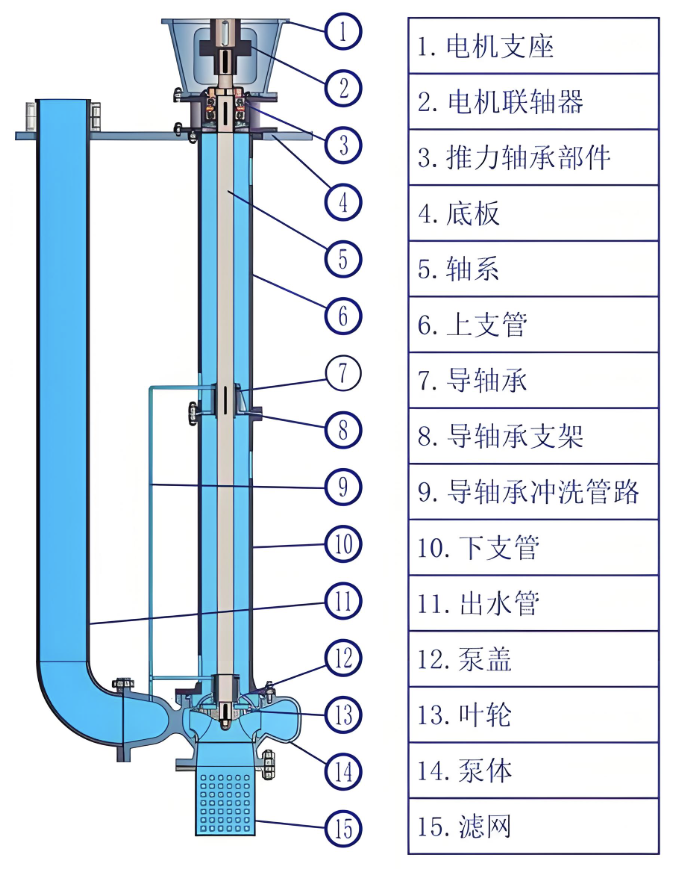

LSB硫酸高温液下泵结构图及零部件名称

零部件名称：1.电机支座，2.电机联轴器，3.推力轴承部件，4.底板，5.轴系，6.上支管，7.导轴承，8.导轴承支架，9.导轴承冲洗管路，10.下支管，11.出水管，12.泵盖，13.叶轮，14.泵体，15.滤网

LSB硫酸高温液下泵型号意义

40LSB-30A

40代表流量（m3/h）

LSB代表硫酸高温泵系列代号

30代表扬程(m)

A代表叶轮一次切割，B二次切割，C三次切割
