YW无堵塞液下排污泵
- 品牌：壹泵阀
- 型号：YW
- 压力/扬程：7-60m
- 工作温度：0℃～60℃
- 连接方式：法兰
- 产品名称：YW无堵塞液下排污泵
- 通径/流量：8~800吨/每小时
- 材质：铸铁、不锈钢
- 驱动方式：电动
- 适用范围：水、污水、废水等
- 产品概述
- 性能参数
- 尺寸重量
YW无堵塞液下排污泵
YW无堵塞液下排污泵概述
YW型无堵塞液下排污泵是在引进国内外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。
YW型无堵塞液下排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和化学纤维，叶轮与传统叶轮相比，该泵叶轮采用单流道式或双流道式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高，过流效果好的特点，叶轮经动静平衡试验，使泵在运行中无振动。
YW型无堵塞液下排污泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

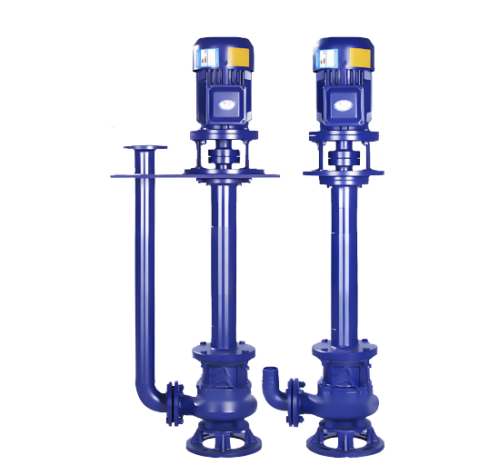

YW无堵塞液下排污泵产品图
YW无堵塞液下排污泵特点
1、 采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、 设计合理，配套电机合理，效率高，节能效果显著。
3、 机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4、 泵结构紧凑，体积小，移动方便，安装简单特点。
5、 可根据用户需要配备液位自动控制柜，根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
6、 泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达0.5~7米。
7、 接轴结构先进可靠，泵与电机采用联轴器联接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、 在使用扬程范围内保证电机运行不过载。
9、 泵有单管安装和双管安装两种，支承件有圆盘和方盘安装。
YW无堵塞液下排污泵适用场合
1、工厂商业严重污染废水的排放。 2、城市污水处理厂排水系统。
3、住宅区的污水排水站。 4、人防系统排水站。
5、医院、宾馆的污水排放。 6、市政工程、建筑工地。
7、勘探、矿山配套附机。 8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
YW无堵塞液下排污泵使用条件
1、介质温度不超过60℃，重度为1~1.3kg/dm3，PH值在5~9范围内。
2、一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。
3、在运行过程泵电机电流不得超过电机的额定电流。
4、如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便厂家制造。

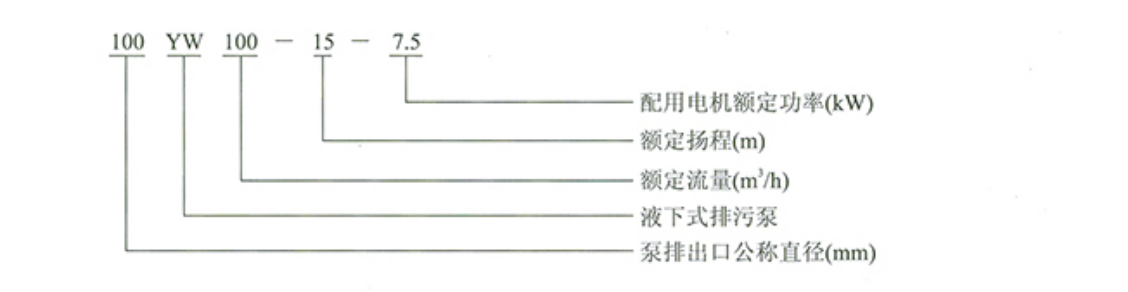

型号意义

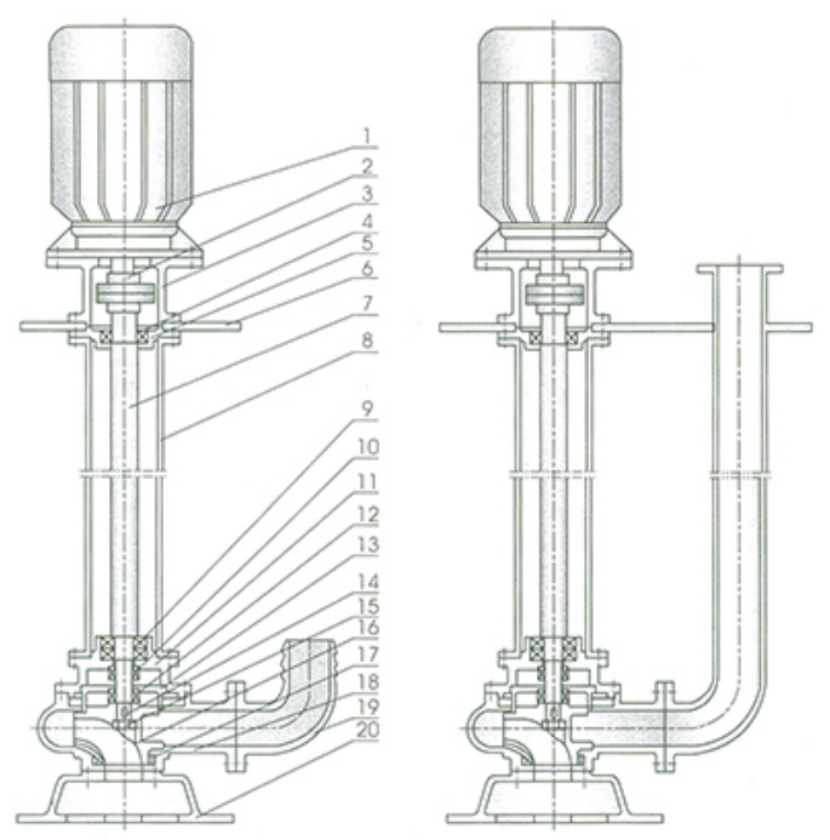

YW无堵塞液下排污泵结构图及零部件名称
| 1 | 电机 | 5 | 上轴承座 | 9 | 下轴承 | 13 | 后盖板 | 17 | 密封环 |
| 2 | 联轴器 | 6 | 安装盘 | 10 | 上机械密封 | 14 | 键 | 18 | 泵体 |
| 3 | 电机座 | 7 | 加长轴 | 11 | 油室 | 15 | 叶轮螺母 | 19 | 出水管 |
| 4 | 上轴承 | 8 | 支撑管 | 12 | 机械密封 | 16 | 叶轮 | 20 | 底盘 |

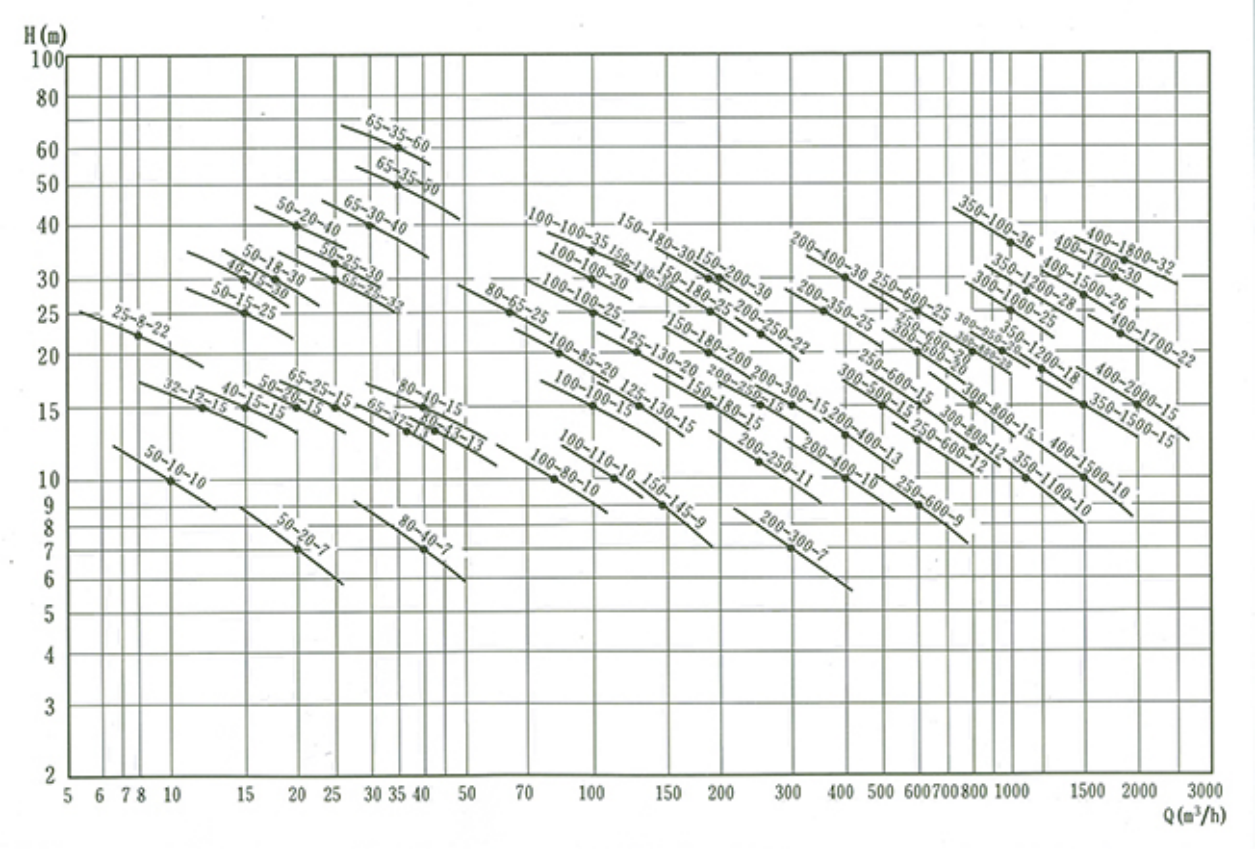

YW无堵塞液下排污泵型谱图
YW无堵塞液下排污泵型号及技术参数表
| 型 号 | 口径mm | 流量m3/h | 扬程m | 功率KW | 转速r/min | 效率% | 使用扬程范围 |
| 25YW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 | 10-22 |
| 32YW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 | 8-15 |
| 40YW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 | 6-15 |
| 40YW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 | 15-30 |
| 50YW20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 | 3-7 |
| 50YW10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 | 4-10 |
| 50YW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 56 | 6-15 |
| 50YW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 58 | 10-25 |
| 50YW18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 | 15-30 |
| 50YW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 | 17-32 |
| 50YW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 | 20-40 |
| 65YW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 | 6-15 |
| 65YW37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 | 6-13 |
| 65YW25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 | 15-30 |
| 65YW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 | 20-40 |
| 65YW35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 | 35-50 |
| 65YW35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 | 40-60 |
| 80YW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 | 3-7 |
| 80YW43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 | 5-13 |
| 80YW40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 | 6-15 |
| 80YW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 | 12-25 |
| 100YW80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 | 4-10 |
| 100YW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 | 5-10 |
| 100YW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 | 8-15 |
| 100YW85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 | 10-20 |
| 100YW100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 | 10-25 |
| 100YW100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 | 12-30 |
| 100YW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 | 15-35 |
| 125YW130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 | 7-15 |
| 125YW130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 | 10-20 |
| 150YW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 | 4-9 |
| 150YW180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 | 5-15 |
| 150YW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 | 8-20 |
| 150YW180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 | 12-25 |
| 150YW130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 | 15-30 |
| 150YW180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 | 15-30 |
| 150YW200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 | 13-30 |
YW无堵塞液下排污泵型号及技术参数表2
| 型 号 | 口径mm | 流量m3/h | 扬程m | 功率KW | 转速r/min | 效率% | 使用扬程范围 |
| 200YW300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 | 3-7 |
| 200YW250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 | 4-11 |
| 200YW400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 | 5-10 |
| 200YW400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 | 6-13 |
| 200YW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 | 7-15 |
| 200YW300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 | 8-15 |
| 200YW250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 | 12-22 |
| 200YW350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 | 10-25 |
| 200YW400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 | 13-30 |
| 250YW600-9-30 | 250 | 600 | 9 | 30 | 1480 | 74 | 3-9 |
| 250YW600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 | 5-12 |
| 250YW600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 | 6-15 |
| 250YW600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 | 8-20 |
| 250YW600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 | 12-25 |
| 300YW800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 | 5-12 |
| 300YW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 | 7-15 |
| 300YW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 | 8-15 |
| 300YW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 | 10-20 |
| 300YW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 | 12-20 |
| 300YW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 | 11-20 |
| 300YW1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 | 12-25 |
| 350YW110-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 | 4-10 |
| 350YW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 | 6-15 |
| 350YW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 | 8-18 |
| 350YW1110-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 | 15-28 |
| 350YW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 | 20-36 |
| 400YW1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 | 3-10 |
| 400YW2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 | 6-15 |
| 400YW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 | 10-22 |
| 400YW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 | 12-26 |
| 400YW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 | 15-30 |
| 400YW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 | 17-32 |
| 500YW2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 | 2-10 |
| 500YW2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 | 4-15 |
| 500YW2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 | 8-22 |
| 500YW2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 | 10-24 |

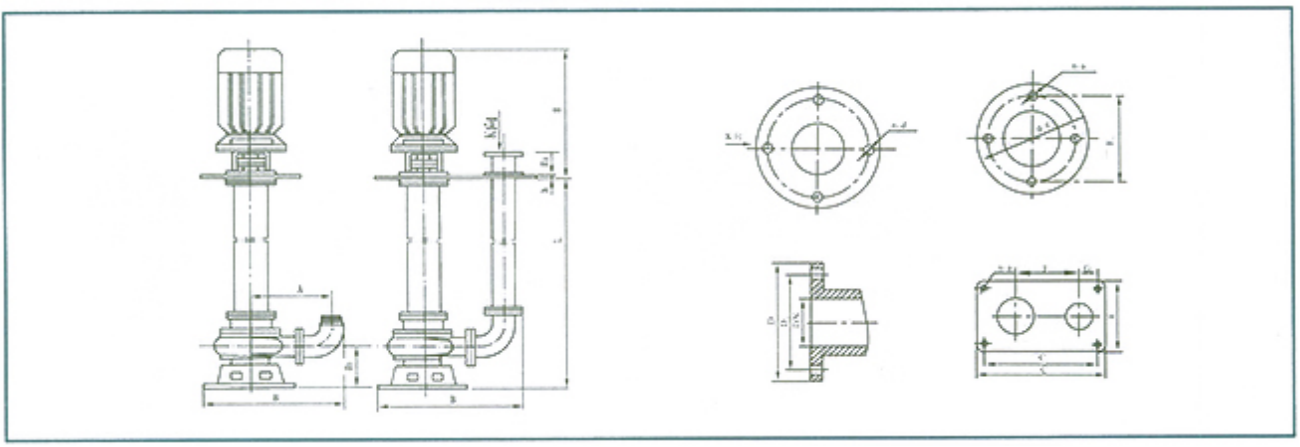

YW无堵塞液下排污泵外形尺寸图
YW无堵塞液下排污泵外形尺寸表
| 型号 | D | D1 | DN | n-d | B | H1 | L | h | H2 | H | A | C×E | C1×E1 | F | G | n-a | фe | фe1 |
| 25YW8-22-1.1 | 120 | 90 | 25 | 4-ф14 | 310 | 115 | 1-5 | 16 | 70 | 360 | 190 | 600×320 | 550×270 | 190 | 85 | 4-ф14 | 300 | 265 |
| 32YW12-15-1.1 | 120 | 90 | 32 | 4-ф14 | 310 | 115 | 1-5 | 16 | 70 | 360 | 190 | 600×320 | 550×270 | 190 | 85 | 4-ф14 | 300 | 265 |
| 40YW15-15-1.5 | 130 | 100 | 40 | 4-ф14 | 360 | 125 | 1-5 | 18 | 80 | 370 | 215 | 600×320 | 550×270 | 215 | 60 | 4-ф14 | 300 | 265 |
| 40YW15-30-2.2 | 130 | 100 | 40 | 4-ф14 | 360 | 125 | 1-5 | 18 | 80 | 400 | 215 | 600×320 | 550×270 | 215 | 60 | 4-ф14 | 300 | 265 |
| 50YW20-7-0.75 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 360 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW10-10-0.75 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 360 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW20-15-1.5 | 140 | 110 | 50 | 4-ф14 | 405 | 120 | 1-5 | 18 | 80 | 370 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW15-25-2.2 | 140 | 110 | 50 | 4-ф14 | 405 | 120 | 1-5 | 18 | 80 | 400 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW18-30-3 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 440 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW25-32-5.5 | 140 | 110 | 50 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 540 | 265 | 600×350 | 550×300 | 265 | 55 | 4-ф14 | 350 | 300 |
| 50YE20-40-7.5 | 140 | 110 | 50 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 570 | 265 | 600×350 | 550×300 | 265 | 55 | 4-ф14 | 350 | 300 |
| 65YW25-15-2.2 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 400 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW37-13-3 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 440 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW25-30-4 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 470 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW30-40-7.5 | 160 | 130 | 65 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 570 | 280 | 600×320 | 550×270 | 265 | 55 | 4-ф14 | 350 | 300 |
| 65YW35-50-11 | 160 | 130 | 65 | 4-ф14 | 450 | 210 | 1-5 | 22 | 100 | 700 | 300 | 720×380 | 660×320 | 300 | 65 | 4-ф18 | 450 | 400 |
| 65YW35-60-15 | 160 | 130 | 65 | 4-ф18 | 450 | 210 | 1-5 | 22 | 100 | 740 | 300 | 720×380 | 660×320 | 300 | 65 | 4-ф18 | 450 | 400 |
| 80YW40-7-2.2 | 190 | 150 | 80 | 4-ф18 | 530 | 170 | 1-5 | 22 | 100 | 400 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW43-13-3 | 190 | 150 | 80 | 4-ф18 | 530 | 160 | 1-5 | 22 | 100 | 440 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW40-15-4 | 190 | 150 | 80 | 4-ф18 | 530 | 160 | 1-5 | 22 | 100 | 470 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW65-25-7.5 | 190 | 150 | 80 | 4-ф18 | 530 | 170 | 1-5 | 22 | 100 | 570 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 350 | 300 |
| 100YW80-10-4 | 210 | 170 | 100 | 4-ф18 | 630 | 180 | 1-7 | 22 | 100 | 470 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 300 | 265 |
| 100YW110-10-5.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 540 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW100-15-7.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 570 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW85-20-7.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 570 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW100-25-11 | 210 | 170 | 100 | 4-ф18 | 700 | 200 | 1-7 | 18 | 100 | 700 | 430 | 800×380 | 720×320 | 430 | 50 | 4-ф18 | 450 | 400 |
| 100YW100-330-15 | 210 | 170 | 100 | 4-ф18 | 770 | 220 | 1-7 | 18 | 100 | 740 | 475 | 900×400 | 820×320 | 475 | 135 | 8ф18 | 450 | 400 |
| 100YW100-35-18.5 | 210 | 170 | 100 | 4-ф18 | 770 | 220 | 1-7 | 18 | 100 | 760 | 475 | 900×400 | 820×320 | 475 | 135 | 8ф18 | 600 | 500 |
| 125YW130-15-11 | 240 | 200 | 125 | 8-ф18 | 750 | 210 | 1-7 | 20 | 140 | 700 | 470 | 1000×600 | 920×520 | 470 | 145 | 4ф23 | 450 | 400 |
| 125YW130-20-15 | 240 | 200 | 125 | 8-ф18 | 750 | 210 | 1-7 | 20 | 140 | 740 | 470 | 1000×600 | 920×520 | 470 | 145 | 4ф23 | 450 | 400 |
| 150YW145-9-7.5 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 570 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 350 | 300 |
| 150YW180-15-15 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 740 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-20-18.5 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 760 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-25-22 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 800 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW130-30-22 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 800 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-30-30 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 860 | 550 | 1000×600 | 920×320 | 550 | 160 | 4ф23 | 600 | 500 |
| 150YW200-30-37 | 265 | 225 | 150 | 8-ф18 | 870 | 275 | 1-7 | 20 | 140 | 950 | 550 | 1000×600 | 920×320 | 550 | 160 | 4ф23 | 600 | 500 |
| 200YW300-7-11 | 335 | 295 | 200 | 8-ф23 | 870 | 275 | 1-7 | 20 | 140 | 700 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-11-15 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 740 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-10-22 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 800 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-13-30 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 860 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-15-18.5 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 760 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW300-15-22 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 800 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-22-30 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 860 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW350-25-37 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 950 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-30-55 | 335 | 295 | 200 | 8-ф23 | 1050 | 280 | 1-7 | 22 | 200 | 950 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 600 | 500 |
| 250YW600-9-30 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 850 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-12-37 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 950 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-15-45 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1010 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-20-55 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1250 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-25-75 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1310 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 300YW800-12-45 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1200 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW500-15-45 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1200 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW800-15-55 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1250 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW600-20-55 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1250 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW800-20-75 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1350 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW950-20-90 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1420 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW1000-25-110 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1560 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 350YW1100-10-55 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1300 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1500-15-90 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1450 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1200-18-90 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1450 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1100-28-132 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1600 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1000-36-160 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1600 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1500-10-75 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1400 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW2000-15-132 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1600 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1700-22-160 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1620 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1500-26-160 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1630 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1700-30-200 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1750 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1800-32-250 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1860 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 500YW2500-10-110 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1600 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2600-15-160 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1620 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2400-22-220 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1750 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2600-24-250 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1860 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
YW无堵塞液下排污泵使用方法及注意事项
1、 泵使用前应仔细检查泵和电机有无损伤，检查紧固件紧固情况。
2、 盘动帮检查有无磨擦声，同时检查泵轴与电机轴同心度，两联轴节外圆偏差数不超过0.5mm。
3、 接泵出液口之管路，应另设支架，不允许将其重量加于泵体上。
4、 水泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电流，确保水泵正常运行。
5、 不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%）最好能控制在建议使用扬程范围以内，以防水泵因超载而烧坏电机。
YW无堵塞液下排污泵维护保养
1、 水泵应有专人管理与使用，并定期检查水泵的电路和水泵工作是否正常。
2、 每次使用特别是用于较稠较粘的浆液后，应将水泵放在清水中运转数分钟，防止泵内留下沉积物，保证水泵的清洁。
3、 在常规状态下，泵每使用300~500小时后应加注或更换油室中机油（10~30#机油），使机械密封保持良好的润滑状态，提高机械密封的使用寿命。
4、 叶轮和泵体之间的密封环具有密封功能，如密封环损坏将直接影响泵的性能，必要时应更换。
YW无堵塞液下排污泵常见故障分析及其排除方法
| 故障现象 | 原因分析 | 排除方法 |
| 流量不足 或不出水 | 1、叶轮旋转错误2、阀门是否打开和完好3、管道叶轮被堵4、转速过低5、扬程过高6、抽送介质密度较大和精度较高7、密封圈损坏（口环处） | 1、调整叶轮旋转方向2、检查、维修、排除3、清理杂物4、检查电器设备及电路5、改泵或降低扬程6、用水冲稀降低浓度和粘度7、更 换 |
| 运行不稳定或泵不能启动 | 1、叶轮不平衡2、轴承损坏3、缺 相4、叶轮卡住 | 1、送制造厂调换或校正2、更 换3、检查电路进行修复4、排除杂物 |
| 电流过大 | 1、工作电压低2、管道叶轮受阻3、使用扬程过低4、抽送液体的高度或粘度较高 | 1、调整工作电压2、清理管道、叶轮堵物3、减少流量，提高扬程4、改变密度或粘度 |
| 泵有杂音或振 动 | 1、泵轴、电机轴不同心2、介质中有气体3、腐蚀使泵轴不平衡4、传动装置处螺栓松动5、泵轴弯曲 | 1、调 整2、降温或加压3、更 换4、紧 固5、校直或更换 |
您还可能对以下产品感兴趣
联系我们
- 全国销售热线：
+86 21 5640 2009 - 水泵客服电话：
+86 138 1691 3072 - 阀门客服电话：
+86 1381 6913 072 - 企业电子邮箱：
my1pv@1bengfa.com
企业微信
COPYRIGHT © 上海美言壹泵阀有限公司 主营：水泵、阀门
沪ICP备09010762号
