WSY玻璃钢液下漩涡泵
- 品牌：壹泵阀
- 型号：WSY
- 压力/扬程：15~50米
- 工作温度：-20℃～100℃
- 连接方式：法兰
- 产品名称：WSY玻璃钢液下漩涡泵
- 通径/流量：2.88~14.4吨/每小时
- 材质：玻璃钢（改性酚醛玻璃纤维）
- 驱动方式：电动
- 适用范围：适用于各种非氧化性酸(盐酸、稀有酸、甲醇、醋酸、丁酸)等腐蚀性介质。
- 产品概述
- 性能参数
- 尺寸重量
WSY玻璃钢液下漩涡泵
WSY玻璃钢液下漩涡泵概述
WSY玻璃钢液下漩涡泵产品与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃制件，叶轮轴套的装置均用酚醛胶泥和泵轴粘成一体，液下各部件装配均用酚醛胶泥粘结，伸入下全无金属与介质接触，耐腐性能绝对可靠，产品具有轻质、高度、不变形、耐温、耐腐蚀等优良性能，在防腐方面部分替代含钼不锈钢、钛及钛合金等贵重金属。

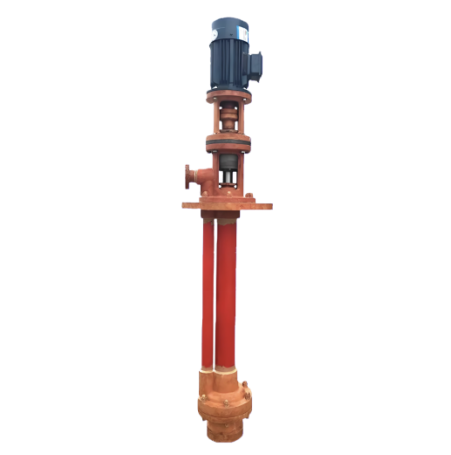

WSY玻璃钢液下漩涡泵产品图
WSY立式玻璃钢液下旋涡泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。上海美言壹泵阀生产的WSY玻璃钢液下旋涡泵广泛用于化工、石油、冶金、染料、农药、制药、稀土、化肥等行业，在储罐上输送不含悬浮固体颗粒，不易结晶，是传输温度不高于100 的各种非氧化性酸(盐酸、稀有酸、甲醇、醋酸、丁酸)等腐蚀介质的最理想设备。

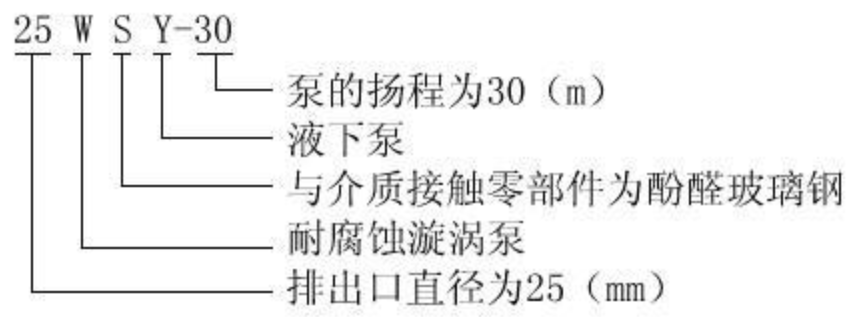

WSY玻璃钢液下漩涡泵型号意义

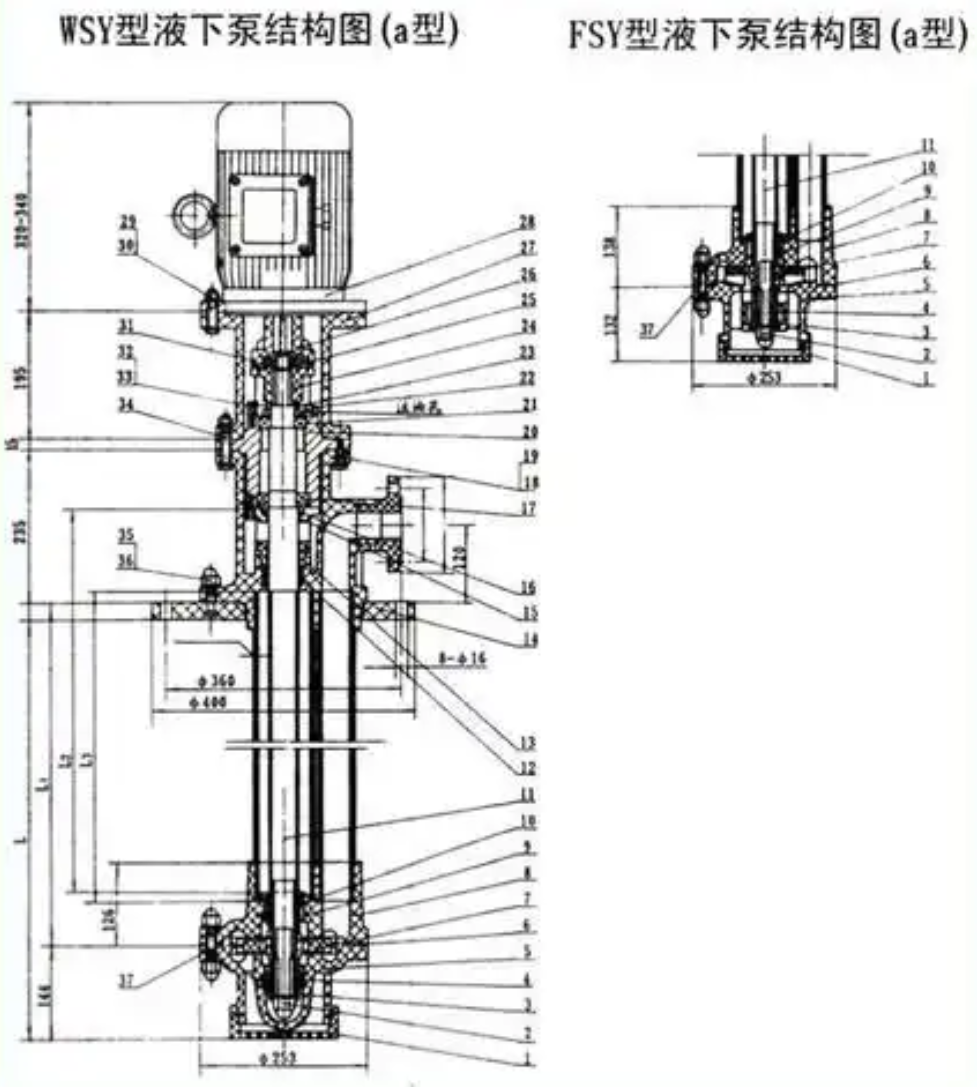

WSY玻璃钢液下漩涡泵结构图及零部件名称a
| 序号 | 名称 | 数 量 | 材料 | 序 号 | 名称 | 数量 | 材料 | |
| 1 | 进口莲莲头 | 1 | 玻病锯 | 2 | 叶轮并帽 | 1 | A3模压玻璃纳 | |
| 3 | 下轴蓉 | 1 | M106K石里 | 4 | 下轴衬 | 1 | M205K石墨 | |
| 5 | 下系壳 | 玻璃钢 | 6 | 系壳盐片 | t | 氧橡胶 | ||
| 7 | 叶轮 | 1 | 玻璃钢 | 8 | 上泵体 | 1 | 玻璃钢结合部 | |
| 9 | 上轴村 | 1 | M205K石墨 | 10 | 上轴套 | 1 | M106K石墨 | |
| 11 | 泵轴 | 1 | 45号钢外包玻璃纲 | 12 | 密封填料 | 1 | 石棉方绳 | |
| 13 | 密封压差 | 1 | 玻璃钢 | 14 | 底座(平析盖) | 1 | 玻璃钢 | |
| 15 | 轴承下封盖 | 1 | HT20.40 | 16 | 油封 | 1 | 耐油橡胶 | |
| 17 | 7203田锥浓子轴承 | 1 | 轴承锅 | 18 | M10×35六角螺栓 | 2 | A3 | |
| 19 | A10垫阀 | 18 | A3 | 20 | 轴承座 | 1 | HT20-40 | |
| 21 | 7207西锥浪子轴 | 轴承纲 | 22 | 上轴承封盖 | 1 | HT20-40 | ||
| 23 | 定距套 | ! | HT20.40 | 24 | 4号泵联轴节 | t | 玻璃钢 | |
| 25 | 4号弹性块 | 1 | 橡胶 | 26 | 4号电机联轴节 | 1 | 玻璃钢 | |
| 27 | 电动机机座 | 1 | 玻璃钢 | 28 | BS型电动机 | 1 | 22KW4KW | |
| 29 | M10×分六角媒栓 | 4 | A3 | 30 | M10六角媒栓 | 8 | A3 | |
| 31 | M22×15四螺母 | 2 | 45号钢 | 32 | M6×25六角螺栓 | 12 | 35号锅 | |
| 33 | A6基围 | 12 | A3 | 34 | M10×70六角螺栓 | 4 | A3 | |
| 35 | M10防席媒母 | 18 | A3模压玻璃钢 | 36 | M10防腐垫片 | 18 | 聚四氯乙爆 | |
| 37 | M10×90双头螺栓 | 6 | A3 |
WSY玻璃钢液下漩涡泵型号及性能参数表
| 型号 | 流量m3/h | 扬程m | 转速r/min | 电机功率KW | 液下长度mm | |
| 25WSY-22 | 2.884.066.48 | 0.801.121.80 | 221815 | 2900 | 2.2 | 500至3000 |
| 25WSY-30 | 2.886.489.00 | 0.801.802.52 | 302015 | 2900 | 3 | |
| 40WSY-25 | 5.768.1013.32 | 1.602.243.70 | 252015 | 2900 | 4 | |
| 40WSY-50 | 6.488.6414.40 | 1.802.404.00 | 504535 | 2900 | 7.5 | |
WSY玻璃钢液下漩涡泵使用须知
玻璃钢液下泵需垂直安装，将泵的平盖板安装在贮罐法兰座上，开始运行前，先用手盘动联轴器，检查泵是否有卡阻现象，转动是否灵活；泵起动前只要贮罐中液体高于泵体即可开车，严禁无介质运转和反方向运转（运转方向要以泵的转向千牌一致），否则泵体内因缺泛液体润滑而损坏轴衬，轴套、如发现有剧振动或异常声音，立即停车检查；平时注意保养，经常检查泵运行是否平稳，有无异常震动，注意更换弹性块，定期补充和更换轴承润滑油。泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

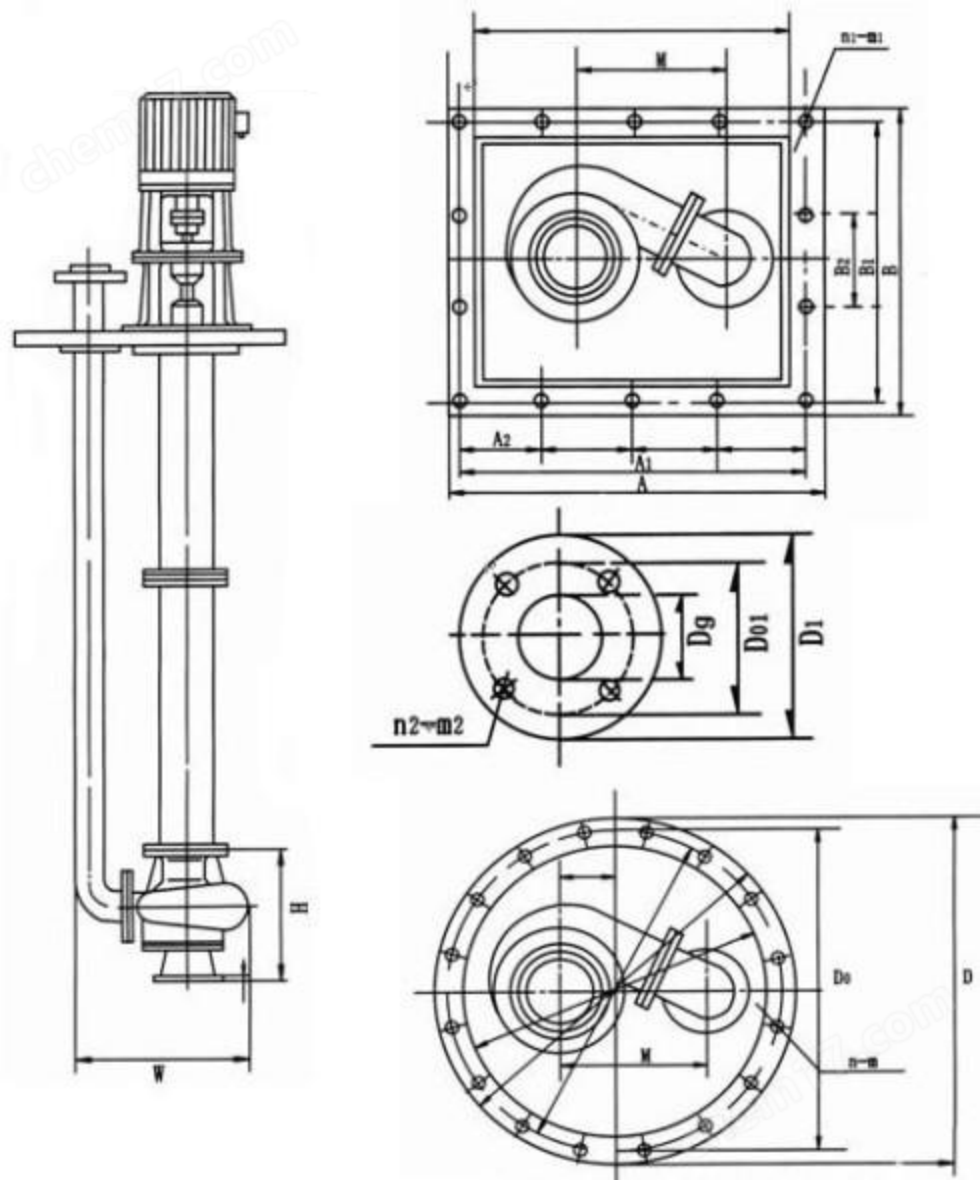

WSY玻璃钢液下漩涡泵外形尺寸图
WSY玻璃钢液下漩涡泵外形尺寸表
| 型号 | W | M | H | D | DO | n-m | Dg | D1 | DO1 | n2-m2 |
| 25WSY-22 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
| 25WSY-30 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
| 40WSY-25 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
| 40WSY-50 | 410 | 330 | 230 | 600 | 550 | 8-F18 | 32 | 140 | 100 | 4-F18 |
