SLY长轴液下泵
- 品牌：壹泵阀
- 型号：SLY
- 压力/扬程：3~45米
- 工作温度：-20℃～120℃
- 连接方式：法兰
- 产品名称：SLY长轴液下泵
- 通径/流量：3~350吨/每小时
- 材质：铸铁、不锈钢
- 驱动方式：电动
- 适用范围：适用于中性或有腐蚀性的液体，清洁或内含固体颗粒的液体。
- 产品概述
- 性能参数
- 尺寸重量
SLY长轴液下泵
SLY长轴液下泵概述
SLY系列长轴液下泵也称长轴化工液下泵，属于单级单吸立式离心泵。是在吸收国外先进技术基础上，根据市场需求，自主设计开发的新型、节能环保产品，用于输送中性或有腐蚀性的液体，清洁或内含固体颗粒的液体。特别适用于：污水处理、水泥厂、发电厂、石油化工等行业。

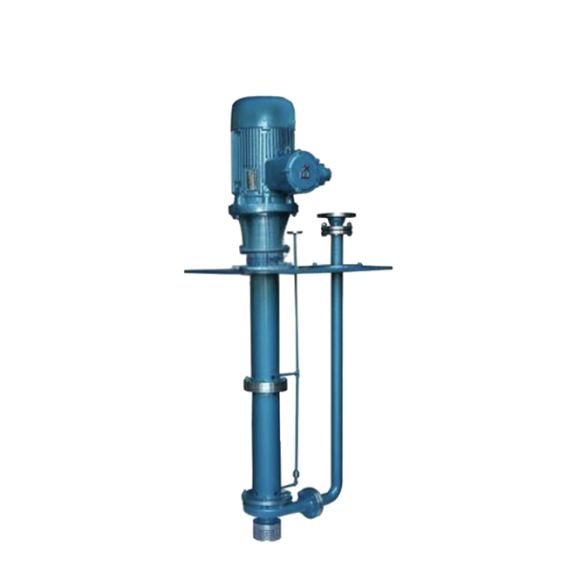

SLY长轴液下泵产品图
SLY长轴液下泵执行标准
ISO 2825轴向吸入离心泵（16bar级）-标记、额定性能和尺寸
GB5656-85 单级单吸化工离心泵技术条件
GB/T3214-91 水泵流量的测定方法
GB/T3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法
SLY系列长轴液下泵主要执行ISO2858标准中标记和额定性能点。
SLY长轴液下泵性能范围
流量Q：3-350m3/h
扬程H：3-80m
工作温度T：-20℃～+120℃
电机功率：1.1Kw~75Kw
SLY长轴液下泵结构特点
接轴方式：长轴分成二节或多节加工，接轴端每一端均车内螺纹，两轴通过螺柱连接，外面通过接轴套及接轴键固定其位置。这样长轴靠接轴键传递扭矩，螺柱传递轴向力。增强了泵轴的同轴度，降低长轴的加工难度。
支承方式：SLY系列采用多点支承方式，液面之上采用角接触球轴承，液下每根轴都有轴衬支承，轴衬固定在滑动轴承体上，滑动轴承体与支承管相连。
泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题。
采用双蜗壳泵体(口径80mm上)，转子部件受径向力小，轴挠度小，轴衬磨损小，寿命长。
从电机端看，泵为顺时针方向旋转。

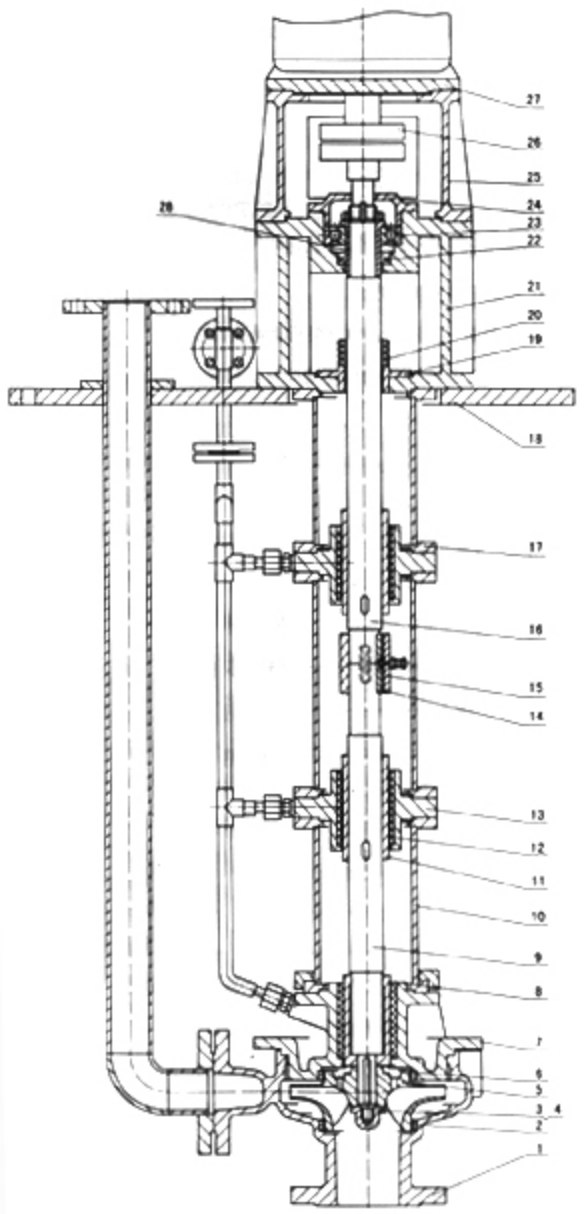

SLY长轴液下泵结构图及零部件名称
| 1 | 泵体 | 15 | 接轴管 |
| 2 | 密封环 | 16 | 轴 |
| 3 | 钢丝螺套 | 17 | 支承管 |
| 4 | 叶轮螺母 | 18 | 底板 |
| 5 | 叶轮 | 19 | 防尘盘 |
| 6 | 密封环 | 20 | V型环 |
| 7 | 泵盖 | 21 | 轴承架 |
| 8 | 轴套 | 22 | 骨架油封 |
| 9 | 轴 | 23 | 轴承 |
| 10 | 支承管 | 24 | 上轴承压盖 |
| 11 | 轴套 | 25 | 电机架 |
| 12 | 轴衬 | 26 | 联轴器 |
| 13 | 滑动轴承体 | 27 | 电机 |
| 14 | 接轴键 | 28 | 轴承套 |
SLY长轴液下泵型号及技术参数
| 型号 | 叶轮 形式 | 电机转速n=2950r/min | 电机转速n=1475r/min | ||||||||||
| 流量Q m3/h | 扬程H (m) | 比重 γ=1.00 | 比重 γ=1.35 | 流量Q m3/h | 扬程H (m) | 比重 γ=1.00 | 比重 γ=1.35 | ||||||
| KW | 电机机座号 | KW | 电机机座号 | KW | 电机机座号 | KW | 电机机座号 | ||||||
| SLY25-200 | A | 11.5 | 47 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 5.8 | 11 | 1.1 | 90S-4 | 1.1 | 90S-4 |
| B | 10.5 | 40 | 4 | 112M-2 | 5.5 | 132S1-2 | 5.4 | 10 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| C | 9 | 34 | 3 | 100L-2 | 4 | 112M-2 | 4.6 | 7.5 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| D | 7.5 | 26 | 2.2 | 90L-2 | 3 | 100L-2 | 4 | 5.5 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| E | 5.5 | 14 | 1.5 | 90S-2 | 1.5 | 90S-2 | 3 | 3 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| SLY40-160 | A | 28 | 31 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 14 | 7 | 1.1 | 90S-4 | 1.1 | 90S-4 |
| B | 25.6 | 27 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 13 | 6 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| C | 22 | 20 | 4 | 112M-2 | 5.5 | 132S1-2 | 11 | 45 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| D | 20 | 14 | 2.2 | 90L-2 | 3 | 100L-2 | 9.5 | 3.5 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| SLY40-200 | A | 29 | 51 | 11 | 160M1-2 | 15 | 160M2-2 | 14.5 | 12 | 1.5 | 90S-4 | 2.5 | 100L1-4 |
| B | 26 | 45 | 7.5 | 132S1-2 | 11 | 160M1-2 | 13 | 10.5 | 1.1 | 90S-4 | 1.5 | 90L-4 | |
| C | 22 | 37 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 11.5 | 8 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| D | 18 | 18 | 4 | 112M-2 | 5.5 | 132S1-2 | 9.5 | 6 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| SLY40-250 | A | 32 | 76 | 18.5 | 160L-2 | 22 | 180M-2 | 16 | 18.5 | 3 | 100L2-4 | 4 | 112M-4 |
| B | 30 | 70 | 15 | 160M2-2 | 18.5 | 160L-2 | 15 | 17 | 2.2 | 100L1-4 | 3 | 100L2-4 | |
| C | 24 | 58 | 11 | 160M1-2 | 15 | 160M2-2 | 12.5 | 13 | 1.5 | 90L-4 | 2.2 | 100L1-4 | |
| D | 21 | 45 | 7.5 | 132S1-2 | 11 | 160M1-2 | 10.5 | 10 | 1.1 | 90S-4 | 1.5 | 90L-4 | |
| SLY40-315 | A | 21 | 28 | 5.5 | 132S-4 | 7.5 | 132M-4 | ||||||
| B | 20 | 26.5 | 5.5 | 132S-4 | 7.5 | 132M-4 | |||||||
| C | 11.5 | 19 | 4 | 112M-4 | 5.5 | 132S-4 | |||||||
| D | 15 | 14 | 3 | 100L2-4 | 3 | 100L2-4 | |||||||
| SLY50-160 | A | 50 | 32 | 11 | 160M1-2 | 15 | 160M2-2 | 25 | 7.5 | 1.5 | 90L-4 | 2.2 | 100L1-4 |
| B | 45 | 27 | 7.5 | 132S2-2 | 11 | 160M1-2 | 22.8 | 6 | 1.5 | 90L-4 | 1.5 | 90L-4 | |
| C | 38 | 20 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 19 | 45 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| D | 31 | 15 | 3 | 100L-2 | 4 | 112M-2 | 16.5 | 3 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| SLY50-200 | A | 62 | 50 | 18.5 | 160L-2 | 22 | 180M-2 | 31 | 12 | 3 | 100L2-4 | 3 | 100L2-4 |
| B | 56 | 44 | 15 | 160M2-2 | 18.5 | 160L-2 | 28.5 | 10.5 | 2.2 | 100L1-4 | 3 | 100L2-4 | |
| C | 49 | 35 | 11 | 160M1-2 | 15 | 160M2-2 | 25 | 8 | 1.5 | 90L-4 | 2.2 | 100L1-4 | |
| D | 43 | 26 | 7.5 | 132S2-2 | 11 | 160M1-2 | 22 | 6 | 1.1 | 90S-4 | 1.5 | 90L-4 | |
| SLY50-250 | A | 70 | 80 | 30 | 200L1-2 | 37 | 200L2-2 | 35 | 19 | 4 | 112M-4 | 5.5 | 132S-4 |
| B | 66 | 73 | 30 | 200L1-2 | 37 | 200L2-2 | 33 | 17.5 | 4 | 112M-4 | 5.5 | 132S-4 | |
| C | 60 | 58 | 22 | 180M-2 | 30 | 200L1-2 | 30 | 14 | 3 | 100L2-4 | 4 | 112M-4 | |
| D | 50 | 43 | 15 | 160M2-2 | 18.5 | 160L-2 | 26 | 10 | 2.2 | 100L1-4 | 3 | 100L2-4 | |
| SLY50-315 | A | 44 | 27 | 11 | 160M-4 | 11 | 160M-4 | ||||||
| B | 40 | 23 | 7.5 | 132M-4 | 11 | 160M-4 | |||||||
| C | 35 | 18 | 5.5 | 132S-4 | 7.5 | 132M-4 | |||||||
| D | 30 | 13 | 3 | 100L2-4 | 4 | 112M-4 | |||||||
| SLY80-160 | A | 94 | 30 | 15 | 160M2-2 | 18.5 | 160L-2 | 47 | 7 | 2.2 | 100L1-4 | 3 | 100L2-4 |
| B | 85 | 26 | 11 | 160M1-2 | 15 | 160M2-2 | 42 | 6 | 2.2 | 100L1-4 | 2.2 | 100L1-4 | |
| C | 76 | 21 | 11 | 160M1-2 | 11 | 160M1-2 | 38 | 4.5 | 1.5 | 90L-4 | 2.2 | 100L1-4 | |
| D | 66 | 15 | 5.5 | 132S1-2 | 7.5 | 132S2-2 | 34 | 3 | 1.1 | 90S-4 | 1.1 | 90S-4 | |
| SLY80-200 | A | 103 | 52 | 30 | 200L1-2 | 37 | 200L2-2 | 51 | 12.5 | 4 | 112M-4 | 5.5 | 132S-4 |
| B | 95 | 46 | 22 | 180M-2 | 30 | 200L1-2 | 47 | 11 | 3 | 100L2-4 | 4 | 112M-4 | |
| C | 84 | 36 | 15 | 160M2-2 | 55 | 180M-2 | 40 | 8.5 | 2.2 | 100L1-4 | 3 | 100L2-4 | |
| D | 70 | 28 | 11 | 160M1-2 | 15 | 160M2-2 | 36 | 6.5 | 1.5 | 90L-4 | 2.2 | 100L1-4 | |
SLY长轴液下泵型号及技术参数2
| 型号 | 叶轮 形式 | 电机转速n=2950r/min | 电机转速n=1475r/min | ||||||||||
| 流量Q m3/h | 扬程H (m) | 比重 γ=1.00 | 比重 γ=1.35 | 流量Q m3/h | 扬程H (m) | 比重 γ=1.00 | 比重 γ=1.35 | ||||||
| KW | 电机机座号 | KW | 电机机座号 | KW | 电机机座号 | KW | 电机机座号 | ||||||
| SLY80-250 | A | 127 | 80 | 45 | 225M-2 | 75 | 280S-2 | 64 | 19 | 7.5 | 132M-4 | 11 | 160M-4 |
| B | 120 | 74 | 45 | 225M-2 | 55 | 250M-2 | 60 | 18 | 7.5 | 132M-4 | 7.5 | 132M-4 | |
| C | 105 | 57 | 30 | 200L1-2 | 45 | 225M-2 | 52 | 13.5 | 4 | 112M-4 | 5.5 | 132S-4 | |
| D | 87 | 43 | 22 | 180M-2 | 30 | 200L1-2 | 46 | 10 | 3 | 100L2-4 | 4 | 112M-4 | |
| SLY80-315 | A | 70 | 32 | 15 | 160L-4 | 18.5 | 180M-4 | ||||||
| B | 66 | 29 | 11 | 160M-4 | 15 | 160L-4 | |||||||
| C | 56 | 23 | 11 | 160M-4 | 11 | 160M-4 | |||||||
| D | 45 | 17 | 5.5 | 132S-4 | 7.5 | 132M-4 | |||||||
| SLY100-160 | A | 162 | 27 | 22 | 180M-2 | 30 | 200L1-2 | 81 | 6.2 | 3 | 100L2-4 | 4 | 112M-4 |
| B | 150 | 22 | 15 | 160M2-2 | 22 | 180M-2 | 73 | 5 | 2.2 | 100L1-4 | 3 | 100L2-4 | |
| C | 130 | 15 | 11 | 160M1-2 | 15 | 160M2-2 | 63 | 303 | 1.5 | 90L-4 | 2.2 | 100L1-4 | |
| D | 110 | 10 | 7.5 | 132S2-2 | 11 | 160M1-2 | 55 | 2 | 1.1 | 90S-4 | 1.5 | 90L-4 | |
| SLY100-200 | A | 193 | 48 | 45 | 225M-2 | 55 | 250M-2 | 95 | 11.5 | 5.5 | 132S-4 | 7.5 | 132M-4 |
| B | 180 | 42 | 37 | 200L2-2 | 45 | 225M-2 | 90 | 9.5 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| C | 155 | 33 | 30 | 200L1-2 | 37 | 200L2-2 | 80 | 7.5 | 4 | 112M-4 | 5.5 | 132S-4 | |
| D | 135 | 24 | 18.5 | 160L-2 | 30 | 200L1-2 | 70 | 5 | 3 | 100L2-4 | 3 | 100L2-4 | |
| SLY100-250 | A | 230 | 77 | 75 | 280S-2 | 90 | 280M-2 | 115 | 19 | 11 | 160M-4 | 15 | 160L-4 |
| B | 218 | 71 | 75 | 280S-2 | 90 | 280M-2 | 110 | 17 | 11 | 160M-4 | 11 | 160M-4 | |
| C | 190 | 56 | 45 | 225M-2 | 75 | 280S-2 | 100 | 13 | 7.5 | 132M-4 | 11 | 160M-4 | |
| D | 170 | 42 | 37 | 200L2-2 | 45 | 225M-2 | 90 | 9 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| SLY100-315 | A | 125 | 30 | 18.5 | 180L-4 | 30 | 200L-4 | ||||||
| B | 119 | 28 | 18.5 | 180M-4 | 22 | 180L-4 | |||||||
| C | 104 | 23 | 15 | 160L-4 | 18.5 | 180M-4 | |||||||
| D | 86 | 16.5 | 11 | 160M-4 | 11 | 160M-4 | |||||||
| SLY150-200 | A | 160 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||||||
| B | 152 | 8.5 | 7.5 | 132M-4 | 11 | 160M-4 | |||||||
| C | 140 | 6 | 5.5 | 132S-4 | 7.5 | 132M-4 | |||||||
| D | 123 | 4 | 3 | 100L2-4 | 4 | 112M-4 | |||||||
| SLY150-250 | A | 195 | 17.5 | 15 | 160L-4 | 22 | 180L-4 | ||||||
| B | 180 | 15 | 15 | 160L-4 | 18.5 | 180M-4 | |||||||
| C | 160 | 10.5 | 11 | 160M-4 | 11 | 160M-4 | |||||||
| D | |||||||||||||
| SLY150-315 | A | 220 | 31.5 | 30 | 200L-4 | 45 | 225M-4 | ||||||
| B | 210 | 29 | 30 | 200L-4 | 37 | 225S-4 | |||||||
| C | 180 | 23 | 22 | 180L-4 | 30 | 200L-4 | |||||||
| D | 150 | 16 | 15 | 160L-4 | 18.5 | 180M-4 | |||||||
| SLY200-250 | A | 305 | 16.5 | 22 | 180L-4 | 30 | 200L-4 | ||||||
| B | 290 | 15 | 18.5 | 180M-4 | 30 | 200L-4 | |||||||
| C | 260 | 11 | 15 | 160L-4 | 18.5 | 180M-4 | |||||||
| D | 240 | 7 | 11 | 160M-4 | 15 | 160L-4 | |||||||
| SLY200-315 | A | 350 | 29 | 45 | 225M-4 | 55 | 250M-4 | ||||||
| B | 340 | 28 | 37 | 225S-4 | 55 | 250M-4 | |||||||
| C | 300 | 21 | 30 | 200L-4 | 37 | 225S-4 | |||||||
| D | 250 | 14 | 18.5 | 180M-4 | 22 | 180L-4 | |||||||

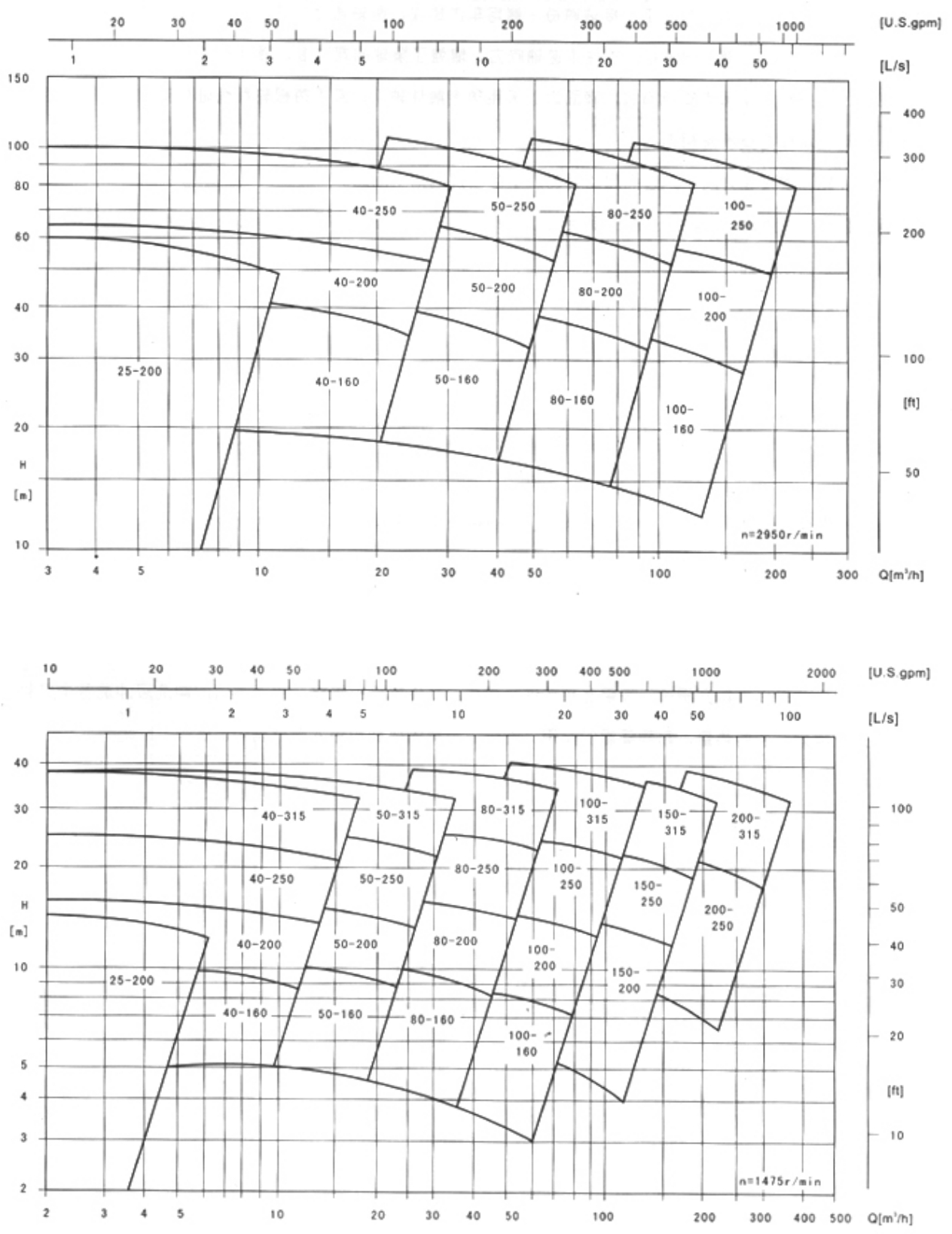

SLY长轴液下泵SLY型泵型谱图 50Hz

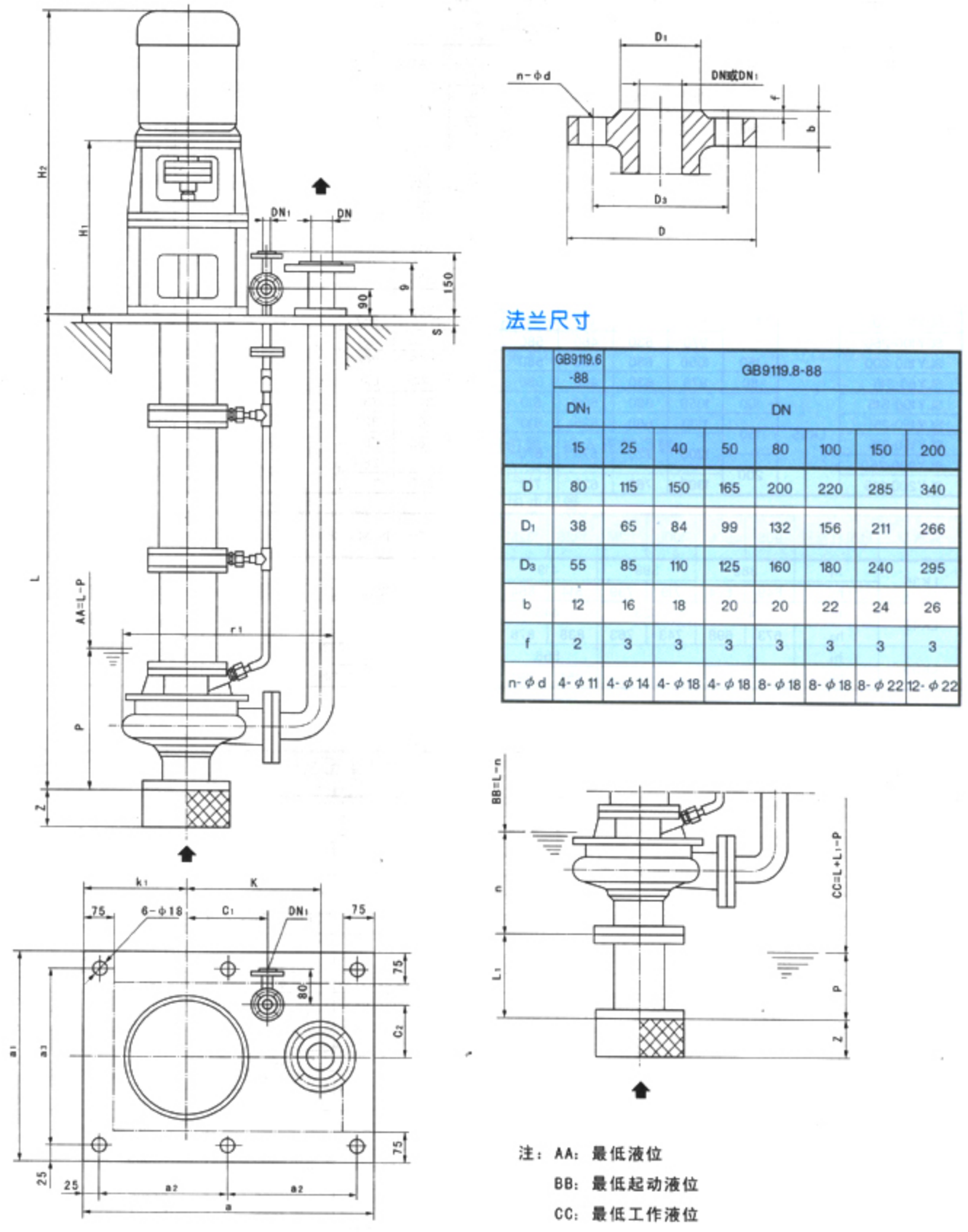

SLY长轴液下泵外形尺寸图及法兰尺寸
SLY长轴液下泵外形尺寸表
| 型号 | 轴承架 | DN | a | a1 | a2 | a3 | k | k1 | r1 | g | z | s | n | p | c1 | c2 |
| SLY25-200 | LK35 | 25 | 730 | 500 | 340 | 450 | 265 | 290 | 416 | 100 | 54 | 25 | 200 | 255 | 220 | 125 |
| SLY40-16 | 40 | 290 | 270 | 449 | 120 | 285 | ||||||||||
| SLY40-200 | 310 | 484 | 295 | |||||||||||||
| SLY50-160 | 50 | 295 | 460 | |||||||||||||
| SLY50-200 | 310 | 490 | 305 | |||||||||||||
| SLY40-250 | LK45 | 40 | 860 | 580 | 405 | 530 | 335 | 335 | 529 | 120 | 54 | 25 | 220 | 300 | 280 | 140 |
| SLY40-315 | 900 | 630 | 425 | 580 | 390 | 350 | 634 | 320 | ||||||||
| SLY50-250 | 50 | 860 | 580 | 405 | 530 | 350 | 325 | 550 | ||||||||
| SLY50-315 | 900 | 630 | 425 | 580 | 390 | 350 | 635 | 70 | 335 | |||||||
| SLY80-160 | 80 | 860 | 580 | 405 | 530 | 350 | 310 | 555 | 135 | 320 | ||||||
| SLY80-200 | 370 | 580 | ||||||||||||||
| SLY80-250 | 900 | 630 | 425 | 580 | 390 | 325 | 615 | |||||||||
| SLY100-160 | 100 | 400 | 305 | 622 | 240 | 340 | ||||||||||
| SLY100-200 | 410 | 637 | 330 | |||||||||||||
| SLY100-250 | 970 | 630 | 460 | 580 | 430 | 340 | 687 | 115 | 260 | 365 | ||||||
| SLY150-200 | 150 | 1050 | 630 | 500 | 580 | 520 | 325 | 804 | 160 | |||||||
| SLY80-315 | LK55 | 80 | 970 | 630 | 460 | 580 | 430 | 360 | 690 | 135 | 70 | 30 | 260 | 380 | 320 | 140 |
| SLY100-315 | 100 | 1050 | 660 | 500 | 610 | 460 | 375 | 737 | 115 | 390 | ||||||
| SLY150-250 | 150 | 1100 | 660 | 525 | 610 | 525 | 360 | 824 | 160 | 400 | ||||||
| SLY150-315 | 1200 | 720 | 575 | 670 | 580 | 385 | 894 | |||||||||
| SLY200-250 | 200 | 650 | 340 | 980 | 175 | 300 | 430 | |||||||||
| SLY200-315 | 1300 | 760 | 625 | 710 | 680 | 385 | 1030 | 440 |
SLY长轴液下泵配用电机及轴承架
| 轴承架 | 电机 机座号 | 90S | 90L | 100L | 112M | 132S | 132M | 160M | 160L | 180M | 180L | 200L | 225S | 225M4P | 225M2P | 250M | 280S | 280M |
| LK35 | h1 | 389 | 399 | 419 | 449 | |||||||||||||
| h2 | 649 | 674 | 719 | 739 | 814 | 854 | 939 | 984 | 1009 | |||||||||
| LK45 | h1 | 413 | 423 | 443 | 473 | 503 | 473 | 503 | ||||||||||
| h2 | 673 | 698 | 743 | 763 | 838 | 878 | 963 | 1008 | 1033 | 1073 | 1138 | 1183 | 1178 | 1398 | 1483 | 1533 | ||
| LK55 | h1 | 556 | 586 | 616 | 616 | 616 | ||||||||||||
| h2 | 951 | 991 | 1076 | 1121 | 1146 | 1186 | 1251 | 1296 | 1321 | 1511 | ||||||||
SLY长轴液下泵冲洗方式
引入清洁的液体冲洗轴衬，保证了泵的安全运转。对于不同的介质，有两种方式可以选择。
自冲洗
当泵送介质为清洁介质时，采用此方式进行冲洗。从泵出口法兰引一管路，使冲洗液流向各个轴衬，润滑了轴衬，带走摩擦副产生的热量，起到降温的作用。
外冲洗
当泵送介质为内含较小颗粒的介质时，采用此方式进行冲洗。从外界接一管路，引入清洁的冲洗液冲洗各个轴衬，润滑轴衬，带走摩擦副产生的热量，起到降温的作用。同时，避免固体颗粒进入摩擦副中。
