KCB、2CY齿轮式输油泵

KCB、2CY齿轮式输油泵

KCB、2CY齿轮式输油泵概述

KCB、2CY型齿轮式输油泵（简称：KCB、2CY齿轮油泵或齿轮泵）适用于输送粘度在300 C.s.t以下的各种油类，如原油、柴油、润滑油、动植物油等。配用铜齿轮可输送低闪点液体，如汽油、苯等。介质温度不超过70℃，耐高温油泵的使用温度不超过300℃。泵本身带有安全阀，超载时起安全保护作用。轴封有骨架油封、机械密封、填料密封三种型式，订货时需注明。

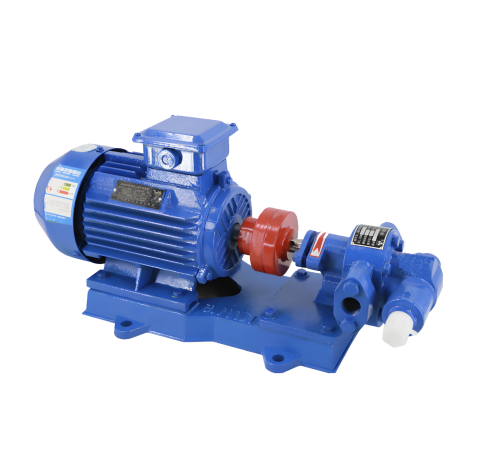

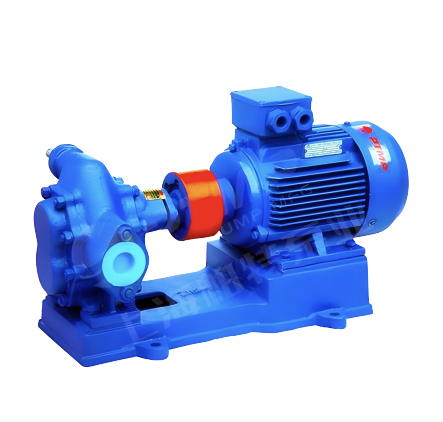

KCB、2CY齿轮式输油泵产品图

KCB、2CY齿轮式输油泵用途

1、 本泵适用于输送各种油类 ，如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如汽油、苯等。本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。

2、 本泵不适用于含硬质颗粒或纤维的，适用粘度为5×10^-5 ～1.5×10³ m²/s 。温度不高为70℃，如需输送高温液体，请使用耐高温齿轮泵，可输送300℃以下液体。

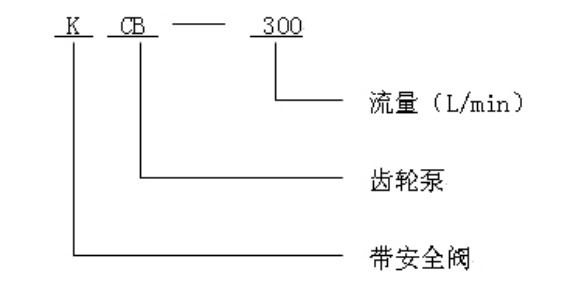

KCB、2CY齿轮式输油泵型号意义

KCB、2CY齿轮式输油泵结构

本型泵是卧式回转泵，主要有泵体、齿轮、轴承座、轴承及密封装置等机件组成。泵体、轴承座等为灰铸铁件，齿轮用优质碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作。轴承座上有一填料函室，起轴向密封作用。2CY100/3，2CY150/3，2CY150/3，KCB-300~960型泵采用骨架密封装置。轴承采用单列向心球轴承。KCB-18.3~83.3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成，调节压紧盖上的两只螺母来调节密封的程度，轴承采用铜基粉末含油轴承。

另外，本系列泵均可采用填料密封以弹性好，耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨作为填料。泵内装有安全阀，当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时安全阀就会自动打开，卸除部分或全部的高压液体回到低压腔，从而对泵及管道起到安全保护作用。用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。

KCB、2CY齿轮式输油泵特点

1、 本型泵结构简单紧凑，使用和保养方便。

2、 本系列泵具有良好的自吸性，帮每次开泵前不须灌入液体。

3、 本型泵的润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。

4、 利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到改好饿缓冲作用。

KCB、2CY齿轮式输油泵工作原理

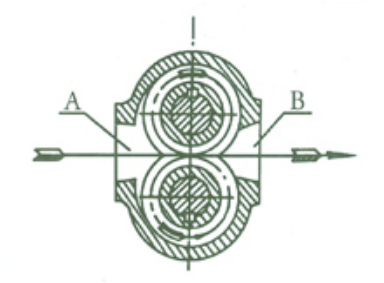

本型泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为人吸腔，B为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开的在吸入侧(A)就形成局部真空，液体被及入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
