AY油泵（离心油泵）概述

AY系列油泵也称AY系列离心式油泵、AY系列单级单吸悬臂式离心油泵，是在原有老型油泵的基础上，消化引进国外先进技术，重新设计的新型离心油泵。是为满足现代化建设的需要，尽快的适应以节能为中心的设备更新换代的新产品，该产品具有以下特点:

1、轴承体部件将原35、50、60轴承体分别用45、55、70轴承体，提高了可靠性;

2、水力部分采用了高效节能的水力模型，平均效率比Y型油泵效率高5~8%;

3、为保证继承性，AY油泵结构型式、外形安装尺寸、性能范围与Y 型油泵相同，便于老装置更新改造；

4、选材精炼，主体以Ⅱ、Ш类材料为主，轴承体等零件增加为铸钢、铸铁两种，为寒冷地区露天使用、船用提供了有利条件;

5、零部件通用化程度高，标准件为几个系列产品共用;

6、轴承有空气冷却、风扇冷却、水冷却三种冷却方式，根据泵送介质的不同温度选用。其中风扇冷却尤为适用于缺水或水质差的地区。

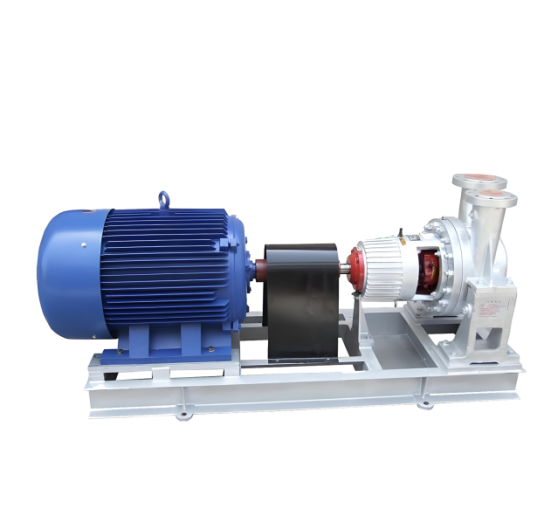

                       AY油泵（AY离心油泵）产品图

AY油泵（离心油泵）性能范围及主要用途

流量 Q-2.5~600m'h；扬程 H=30 330m；输送介质温度 t=-45'℃℃-+420°C。AY系列离心油泵主要用于石油精制，石油化工和化学工业。AY系列油泵主要输送不含固体颗粒的石油、液化石油气、其它石油制品、高温高压液体、易燃易爆液体。

AY油泵（离心油泵）型号意义

例:50AYI60x2B、250AYSIII150C

50,250--泵吸入口直径(mm)

AY-经过改造的离心油泵(S-第一级叶轮为双吸)

I,III--过流部件材料代号I:铸钢 I:不锈钢60，150--单级扬程(m)

2--叶轮级数

B，C--叶轮切割次数，依次以A，B，C……表示

AY油泵（离心油泵）结构特征

AY型单两级油泵分为单级单吸、单级双吸、两级单吸悬臂式，单级双吸和两级单吸、两级双吸两端支承式等六种结构。

壳体径向剖分，特别适用于输送高温高压以及易燃易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直朝上。轴封腔(填料函)和泵盖是铸成一体的，它可以装填密封及平衡型、波纹管型、串联型机械密封。轴封腔外面铸有可供选择的水冷腔夹套，水冷腔的配备必须是特别提出要求或当输送介质为水的温度超过66℃以及碳氢化合物温度超过150℃时用。

叶轮为整体铸造，且经静平衡，泵的轴向力主要靠叶轮平衡孔来平衡。

轴承体装有一套径向球轴承和一组背对背安装的推力球轴承，其轴承采用甩油环稀油润滑，轴承体外表面铸有散热片，可为空气冷却(T<120℃)，还可选用风扇冷却(T:120℃~260℃)和水冷却(T:260℃~420℃)。

为了泵检修时不必拆卸吸入或排出管路就很容易地拆出叶轮、轴、轴承、轴封等零部件，AY型油泵采用柔性膜片式加长联轴器部件。

转向:从原动机看泵为逆时针方向旋转。

AY油泵（离心油泵）的管路系统

冷却水是根据温度和使用要求，对轴封腔、轴承或泵支架进行冷却，水量每一支管路建议为0.3~0.7m'/h其压力为0.2~0.3MPa。

密封冲洗是根据泵输送介质及其温度、压力等工作条件不同而不同的，每个泵腔的封液量如下表，内供或外供均可。

密封液的压力一般要高于密封腔的压力0.07~0.1MPa,如果输送介质属于易汽化的，则应高于汽化压力0.175~0.2MPa.

蒸汽管路是当输送介质温度降低而易析出结品时配备其压力为0.1MPa左右

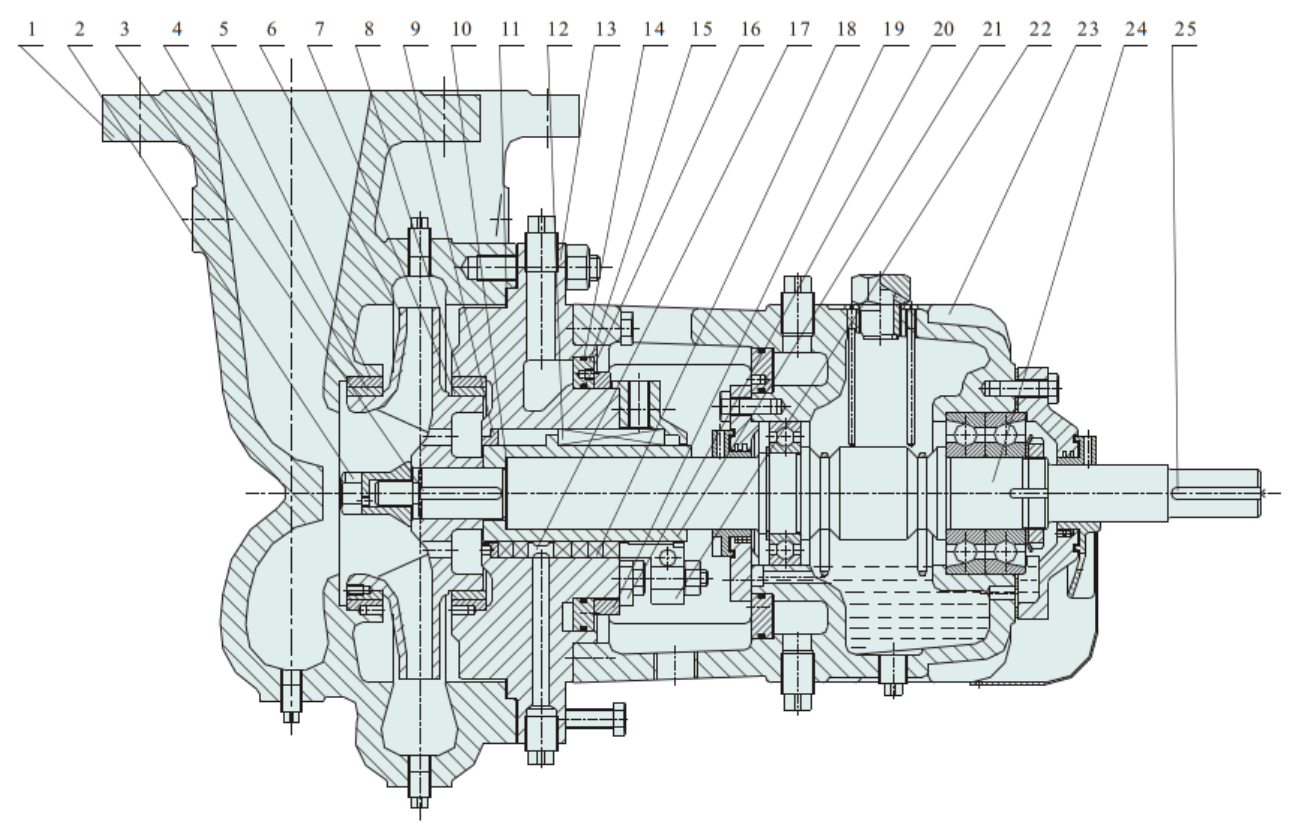

AY单级单吸悬臂式离心油泵结构图

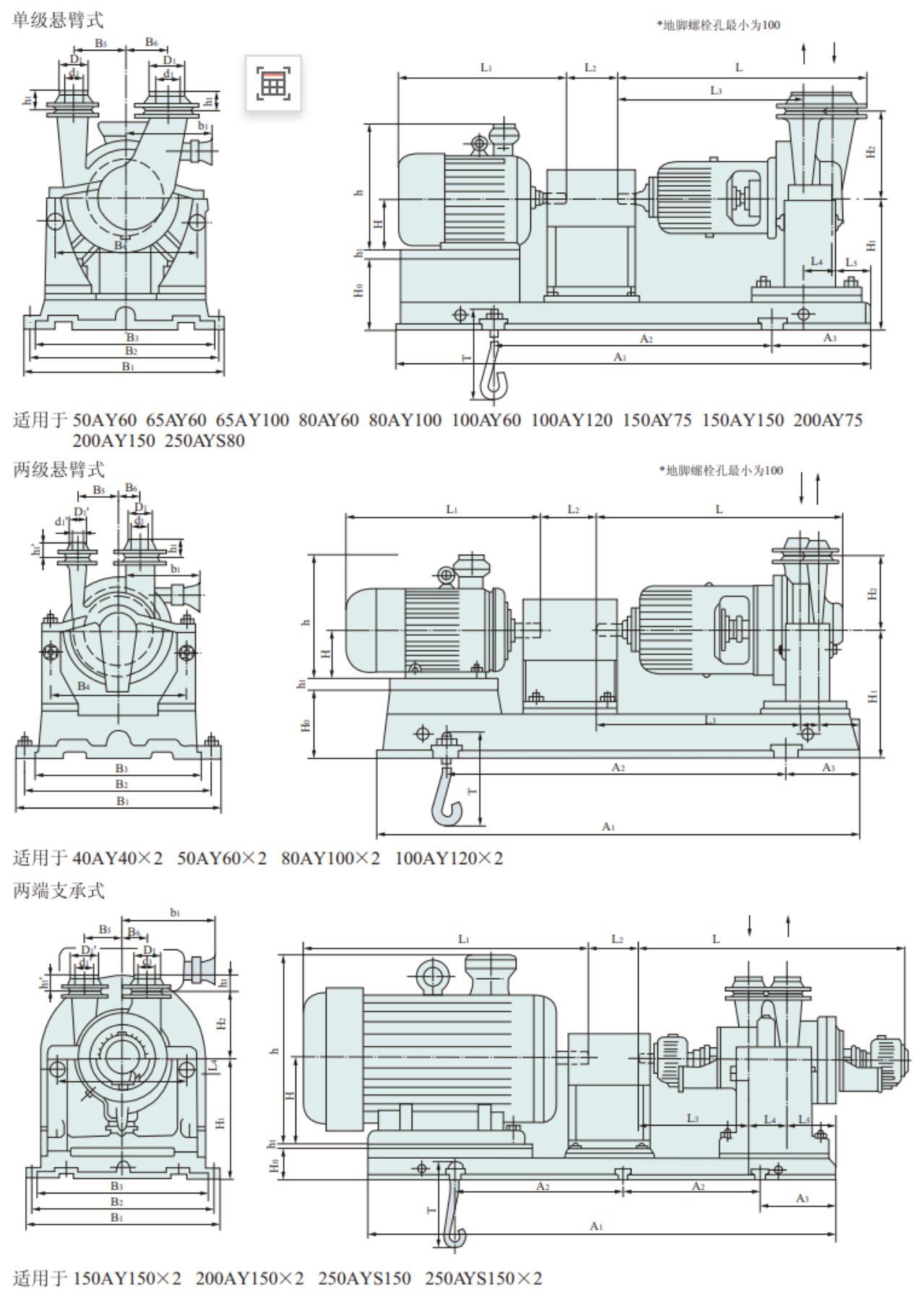

50AY60 、65AY60 、65AY100 、80AY60 、80AY100 、100AY60 、100AY120 、150AY75 、150AY150 、200AY75 、200AY150

如您需要其他技术参数请直接联系我司销售人员免费索取，谢谢！
