S、SH-25、38型手摇泵
- 品牌：壹泵阀
- 型号：S、SH
- 压力/扬程：30米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：S、SH-25、38型手摇泵
- 通径/流量：15~59L/min
- 材质：铸铁
- 驱动方式：手动
- 适用范围：适用于清水、汽油、煤油及对 铁和铜等无腐蚀性之液体。
- 产品概述
- 性能参数
- 尺寸重量
S、SH-25、38型手摇泵
S、SH-25、38型手摇泵概述
S、SH型手摇泵适用范围于抽吸清水、汽油、煤油及对 铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固 体颗粒之液体,抽吸液体之温度在60ぐ以下(系指皮碗 式泵)。其性能范围:流量为15-59升/分,最大扬程为 30米。
S、SH型手摇泵结构紧凑,样式大方美观,使用方便可 靠,只需1〜2人用手往复摇动摇手柄即可工作。可供エ 矿、企业、学校、车辆、船舶等单位使用。
目前所制造的本型泵有:S-25、S-38及SH-25、SH- 38等四种。

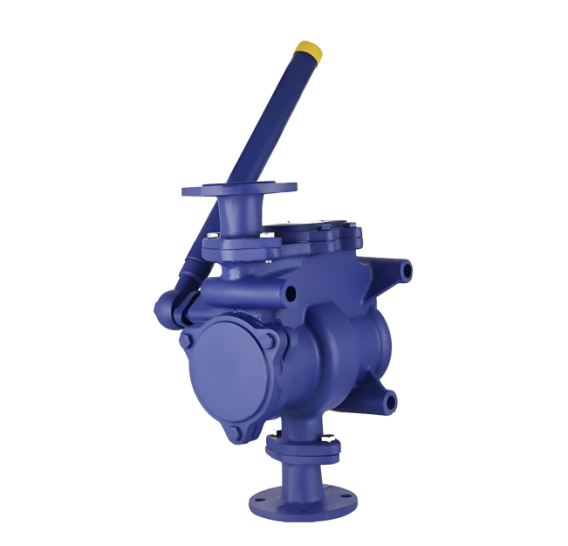

S、SH-25、38型手摇泵产品图
S、SH-25、38型手摇泵型号意义
如S-38、SH-38.
S-为皮碗式。适用于吸送清水。
SH-为活塞式。适用于吸送油类液体。
38-为泵之吸入及吐出口直径单位毫米。
S、SH-25、38型手摇泵结构说明
S、SH型泵的结构原理是,当用手往复摇动手柄(29) 时,通过轴(21)、摇臂(9)、连杆(36)等传动机 构,使活塞(7)作往复运动。如图所示,当活塞向左 移动时,右端的泵缸体积逐渐扩大,形成真空,液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀 进入缸体右端。在同一时间里,缸体左侧由于活塞的压 缩,使压水阀(5)顶开,液体经吐出管(11)排出。若 活塞的运动方向返回向右时,则泵缸左侧吸入液体,泵 缸右侧排出液体,这样往复不歇地把液体吸入排出,形 成泵的工作。泵的压水阀向上行程由盖板(6)限止,吸 水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)坚 固,活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上,泵体有三个螺栓孔。
S、SH-25、38型手摇泵外形结构图及零部件名称
| 1、泵体 | Body | 20、螺栓 | Bolt |
| 2、吸水阀座 | Water suction seat ring | 21、轴 | Shaft |
| 3、吸水阀 | Water suction valve | 22、填料座 | Packing seat |
| 4、压水阀座 | Water pressing seat ring | 23、垫圈 | Washer |
| 5、压水阀 | Water pressing valve | 24、螺母 | Nut |
| 6、盖板 | Coverplate | 25、填料 | Packing |
| 7、活塞式部件 | Parts with the piston type | 26、填料压盖 | Packing gland |
| (皮碗式)部件 | Parts with the cup type | 27、双头螺栓 | Stud |
| 8、螺栓 | Bolt | 28、螺母 | Nut |
| 9、摇臂 | Shaking arm | 29、摇手柄部件 | Parts with shaking handle |
| 10、盖板纸垫 | Paper-pad of coverplate | 30、垫圈 | Washer |
| 11、吐出管 | Vomit pipe | 31、螺母 | Nut |
| 12、吸入、吐出管纸垫 | Paper-pad of suck-in and vomit pipes | 32、双头螺栓 | Stud |
| 13、泵盖纸垫 | Paper-pad of bonnet | 33、拉杆 | Pull bar |
| 14、泵盖 | Bonnet | 34、吸入管 | Suck-in pipe |
| 15、标牌 | Label | 35、四方螺塞 | Square cork |
| 16、胡钉 | Rivet | 36、活塞连杆 | Piston linkage |
| 17、螺栓 | Bolt | 37、螺母 | Nut |
| 18、衬套 | Bush | ||
| 19、柱销 | Postal pin |
S、SH-25、38型手摇泵性能参数
| 型号 Model | S-25 | S-38 |
| SH-25 | SH-38 | |
| 活塞直径(毫米)Piston diameter | 75 | 100 |
| 活塞行程(毫米)Piston stroke | 70 | 90 |
| 往复次数(次/分)To-and-fro times (times/min) | 3〇〜45 | 3〇〜45 |
| 给水量(升/次)Water supply quantity (L/min) | 0.5 | 1.3 |
| 流量(升/分)Flow(LZmin) | 15 〜23 | 39 〜59 |
| 最大扬程(米)Max. head(m) | 30 | 30 |
| 最大吸上扬程(米)Max. sucking-upward head (m) | 4.5 | 4.5 |
| 吐出及吸入口径(毫米)Diameter of suck-in and vomit ports (mm) | 25 | 38 |
| 重量(公斤)Weight (Kg) | 19 | 27 |
| 工作人数 Worker(s) | 1〜2 | 1〜2 |
S、SH-25、38型手摇泵易损件表
| 零件编号 No. of part | 零件名称Part name | 材料 Material | 数量 Quantity |
| 2 | 吸水阀座 Water suction seat ring | ZQSn5-5-5 | 2 |
| 3 | 吸水阀 Water suction valve | ZQSn5-5-5 | 2 |
| 4 | 压水 阀座 Water pressing seat ring | ZQSn5-5-5 | 2 |
| 5 | 压水 阀 Water pressing valve | ZQSn5-5-5 | 2 |
| 7 | 活塞环 Piston ring | HT20-40 | 3 |
| 18 | 衬套Bush | ZQSn5-5-5 | 1 |
| 19 | 圆柱销 Cylindrical pin | A3 | 2 |
| 22 | 填料座 Packing seat | ZQSn5・5・5 | 1 |
| 7 | 皮碗Cup | 牛皮 cowhide | 2 |
由于我们在不断努力改进产品,我们保留样本数据更改的权利,敬请谅解。
As we are constantly endeavouring to improve the performance of our equipment.
The company reserves the right to make alteration from time to time and equipment differ from that detailed in this brochure.

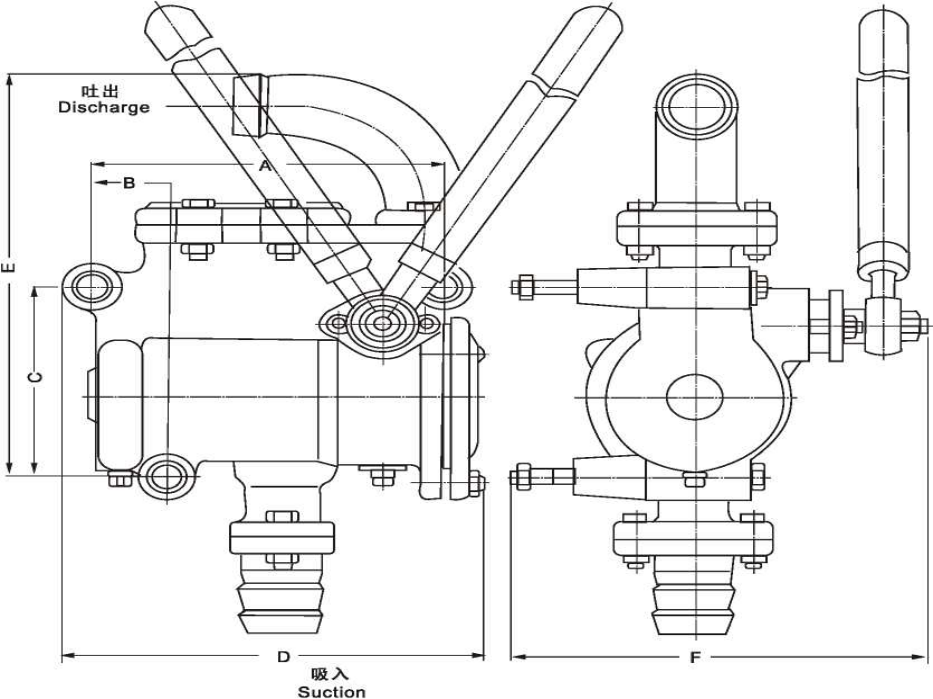

S、SH-25、38型手摇泵外形安装尺寸图
S、SH-25、38型手摇泵外形安装尺寸表
| 尺寸Dimension型号 Model | A | B | C | D | E | F | G |
| S-25 | 200 | 55 | 135 | 250 | 398 | 254 | 35 |
| SH-25 | |||||||
| S-38 | 246 | 54 | 165 | 295 | 485 | 295 | 43 |
| SH-38 |
S、SH-25、38型手摇泵检修内容
1、 调换活塞环及皮碗
①所使用的手摇泵为活塞式时,先将泵盖拆除,拆 下活塞环,倘发现磨损过多,则掉换活塞环,倘活塞环 弹性降低,不能与水泵体壁贴牢而间隙过大,则亦必须 掉换活塞环,检查活塞环是否与汽缸壁服贴,可用漏光 或漏水试验测定。
②所使用的手揺泵为皮碗式时,将泵盖拆掉,看皮 碗是否有所损坏,因为皮碗是用牛皮做成的,在使用ー 个时期很可能磨损,破裂,因此须换新的皮碗。

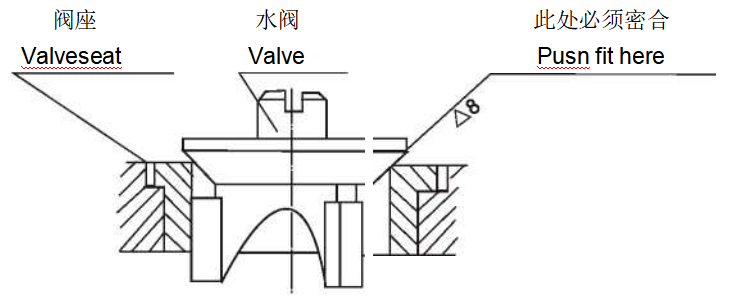

2、 检査吸压水阀:每台手摇泵有四只水阀,即吸 水阙及压水阀各二只,都装在泵体上,只要拆除盖板螺 母,就可取出(参看水阀示图)。
检査水阀的关键问题,须检査阀与座是否密合,即 使用一段时间后,可能已被磨损腐蚀不平,而造成漏水, 因此在检修时须将阀拆开检査,倘已发现不平,则须用 研磨砂研磨,阀与阀座接合外光洁度为
