RY风冷式热油泵
- 品牌：壹泵阀
- 型号：RY
- 压力/扬程：10-125米
- 工作温度：-20℃～350℃
- 连接方式：法兰
- 产品名称：RY风冷式热油泵
- 通径/流量：1~500吨/每小时
- 材质：铸铁、铸钢、不锈钢
- 驱动方式：电动
- 适用范围：适用于输送油、热油及不含固体颗粒的高温液体、腐蚀性液体。
- 产品概述
- 性能参数
- 尺寸重量
RY风冷式热油泵
RY风冷式热油泵概述
RY风冷式热油泵结构合理、性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于拿介质接触的主要零件的材料（分三类：I HT200；Ⅱ。ZG230-450；Ⅲ。1Cr18Ni9Ti,0Cr18Ni12Mo2Ti）。风冷式是指泵的轴密封由自然风冷，如有特殊需求也可以选用水循环冷却结构设计定制。

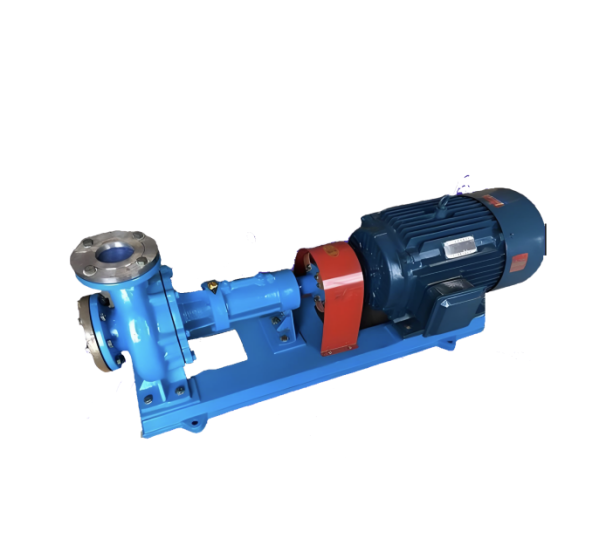

RY风冷式热油泵产品图
RY风冷式热油泵适用范围
1、石油及化学工业
2、油脂工业
3、合成纤维工业
4、纺织印染工业
5、塑料及橡胶工业
6、造纸工业
7、木材工业
8、建筑工业
另外，还在机械工业、食品工业、医药生产、热油取暖循环系统中广泛应用。
RY风冷式热油泵性能范围
1、流量1-500m3/h；
2、扬程10-125m；
3、温度-20℃-350℃；
4、功率0.37~160Kw
RY风冷式热油泵型号意义
例：RY50-32-200A
RY表示热油泵
50表示泵进口直径
32表示泵出口直径
200表示叶轮名义外径
A表示叶轮孔径第一次切割，B表示二次切割，C表示三次切割，D、E表示变形叶轮。
RY风冷式热油泵结构说明
RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷动系统。主要由壳体、转子、轴承、密封部分组成，采用填料密封结构（详见图二），附加耐温油，起辅助密封作用。泵与电动机采用三爪型弹性联轴器联接。该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

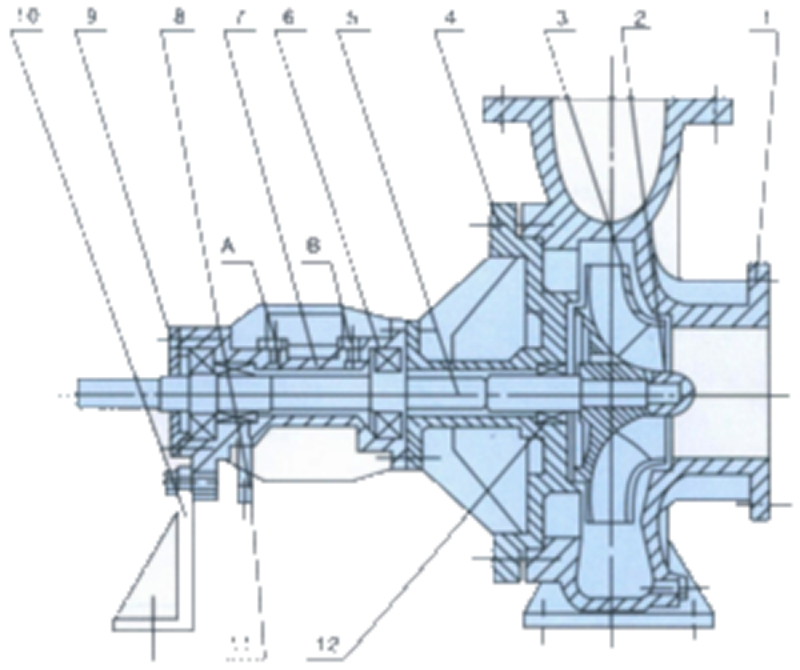

RY风冷式热油泵结构图及零部件名称
零部件名称：1、泵体 2、叶轮螺母 3、叶轮 4、泵盖 5、泵轴 6、轴承 7、轴承体 8、导油管 9、轴承压盖 10、支架 11、油封 12、填料
RY风冷式热油泵性能参数表
| 泵型号Model | 流量Capacity m3/h | 扬程 Liftm | 转速Speed nr/min | 功率KW Power | 效率 %Efficiency | 电机（Y型机座号）Motor | |
| 轴功率Axle－Power | 配用功率Power | ||||||
| RY15-15-100 | 3 | 10 | 2800 | 0.45 | 0.75 | 20 | 801 |
| RY15-15-100A | 2 | 10 | 2800 | 0.36 | 0.55 | 18 | AO2-7122 |
| RY15-15-100B | 1 | 10 | 2800 | 0.2 | 0.37 | 15 | AO2-7112 |
| RY20-20-100 | 1 | 10 | 2800 | 0.09 | 0.37 | 26 | AO1-7112 |
| RY20-20-125 | 1.5 | 22 | 2800 | 0.22 | 0.75 | 30 | 801 |
| RY40-32-160 | 10 | 28 | 2900 | 1.72 | 2.2 | 45 | 90L |
| RY25-25-160 | 3 | 27 | 2900 | 0.53 | 1.5 | 50 | 90S |
| RY32-32-160 | 6 | 28 | 2900 | 0.85 | 1.5 | 50 | 90S |
| RY50-32-160 | 12.5 | 30 | 2900 | 1.90 | 3.0 | 57 | 100L |
| RY50-32-200 | 18 | 40 | 2900 | 3.29 | 5.5 | 50 | 132S1 |
| RY50-32-200A | 16 | 32 | 2900 | 3.35 | 4.0 | 42 | 112M |
| RY50-32-250 | 12.5 | 80 | 2900 | 6.20 | 11 | 44 | 160M1 |
| RY65-50-160 | 20 | 32 | 2900 | 3.17 | 5.5 | 55 | 132S1 |
| RY65-40-200 | 30 | 48 | 2900 | 6.3 | 7.5 | 62 | 132S2 |
| RY65-40-200A | 25 | 35 | 2900 | 4.0 | 5.5 | 59 | 132S1 |
| RY65-40-250 | 25 | 80 | 2900 | 10.3 | 15 | 53 | 160M2 |
| RY65-40-250A | 20 | 51 | 2900 | 5.67 | 7.5 | 49 | 132S2 |
| RY65-40-315 | 25 | 125 | 2900 | 18.9 | 30 | 45 | 200L1 |
| RY65-40-315A | 22.5 | 100 | 2900 | 15.3 | 22 | 40 | 180M |
| RY80-50-200 | 50 | 50 | 2900 | 9.7 | 15 | 70 | 160M2 |
| RY80-50-200A | 45 | 40 | 2900 | 7.8 | 11 | 63 | 160M1 |
| RY80-50-200B | 40 | 32 | 2900 | 6.37 | 7.5 | 55 | 132S2 |
| RY80-50-250 | 50 | 80 | 2900 | 17.1 | 22 | 58 | 180M |
| RY80-50-250A | 43 | 60 | 2900 | 12.8 | 15 | 55 | 160M2 |
| RY80-50-315 | 50 | 125 | 2900 | 30.4 | 45 | 56 | 225M |
| RY80-50-315A | 45 | 100 | 2900 | 23.6 | 30 | 52 | 200L1 |
| RY100-65-200 | 100 | 50 | 2900 | 18.4 | 22 | 74 | 180M |
| 泵型号Model | 流量Capacity m3/h | 扬程 Liftm | 转速Speed nr/min | 功率KW Power | 效率 %Efficiency | 电机（Y型机座号）Motor | |
| 轴功率Axle－Power | 配用功率Power | ||||||
| RY100-65-200A | 94 | 44 | 2900 | 16 | 22 | 70 | 180M |
| RY100-65-200B | 87 | 38 | 2900 | 13.8 | 15 | 59 | 160M2 |
| RY100-65-200C | 80 | 32 | 2900 | 11.8 | 15 | 59 | 160M2 |
| RY100-65-250 | 100 | 80 | 2900 | 32.06 | 37 | 68 | 200L2 |
| RY100-65-250A | 95 | 72 | 2900 | 29 | 37 | 64 | 200L2 |
| RY100-65-250B | 90 | 65 | 2900 | 26.2 | 30 | 61 | 200L1 |
| RY100-65-250C | 85 | 50 | 2900 | 20.3 | 30 | 57 | 200L1 |
| RY100-65-315 | 100 | 125 | 2900 | 50.06 | 75 | 68 | 280S |
| RY100-65-315A | 95 | 113 | 2900 | 45.23 | 55 | 64.63 | 250M |
| RY100-65-315B | 90 | 100 | 2900 | 40.5 | 55 | 60.50 | 225M |
| RY100-65-315C | 82 | 84 | 2900 | 34.76 | 45 | 54 | 225M |
| RY125-100-200 | 200 | 50 | 2900 | 35.4 | 45 | 77 | 225M |
| RY125-100-200A | 178 | 40 | 2900 | 26.6 | 37 | 73 | 200L2 |
| RY125-100-250 | 200 | 70 | 2900 | 47 | 55 | 80 | 250M |
| RY125-100-250A | 190 | 63 | 2900 | 41.6 | 55 | 78 | 250M |
| RY125-100-250B | 180 | 57 | 2900 | 37.9 | 45 | 74 | 225M |
| RY125-100-250C | 170 | 51 | 2900 | 32.15 | 45 | 72 | 225M |
| RY125-100-250D | 150 | 70 | 2900 | 40 | 45 | 70 | 225M |
| RY150-150-200 | 350 | 50 | 2900 | 60 | 75 | 80 | 280S |
| RY150-150-200A | 313 | 40 | 2900 | 45 | 55 | 76 | 250M |
| RY200-150-400 | 350 | 50 | 1450 | 61.8 | 75 | 78 | 280S |
| RY200-150-400A | 330 | 45 | 1450 | 52.8 | 75 | 77 | 280S |
| RY250-200-400 | 500 | 50 | 1480 | 86.2 | 110 | 79 | 315S |
| RY250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76.5 | 315M |
| RY250-200-500A | 400 | 50 | 1480 | 75 | 90 | 73 | 280M |

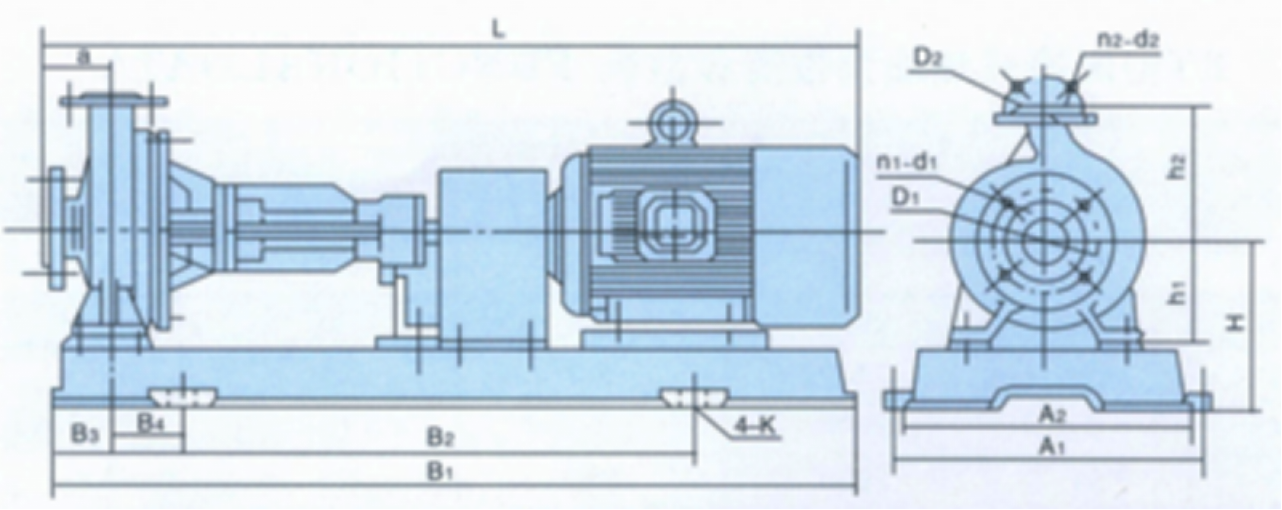

RY风冷式热油泵外形尺寸图
RY风冷式热油泵外形尺寸表
| 泵型号Model | A1 | A2 | B1 | B2 | B3 | B4 | a | H | h1 | h2 | D1 | D2 | n1-d1 | n2-d2 | K | L |
| RY20-20-100 | 220 | 195 | 535 | 300 | 117 | 86 | 52 | 120 | 80 | 100 | 65 | 65 | 4-Φ12 | 4-Φ12 | Φ16 | 537 |
| RY20-20-125 | 75 | 60 | 125 | 85 | 115 | 607.5 | ||||||||||
| RY25-25-160 | 300 | 280 | 680 | 410 | 120 | 70 | 75 | 170 | 110 | 150 | 85 | 85 | 4-Φ14 | 4-Φ14 | Φ20 | 623 |
| RY32-32-160 | 180 | 120 | 130 | 100 | 100 | 4-Φ16 | 4-Φ16 | 647 | ||||||||
| RY40-32-160 | 125 | 100 | 4-Φ18 | 4-Φ14 | 670 | |||||||||||
| RY50-32-160 | 400 | 360 | 970 | 600 | 165 | 90 | 85 | 227 | 132 | 160 | 125 | 100 | 4-Φ18 | 4-Φ18 | Φ25 | 895 |
| RY50-32-200 | 80 | 25 | 160 | 180 | 110 | 965 | ||||||||||
| RY65-40-200 | 100 | 145 | 985 | |||||||||||||
| RY65-50-160 | 80 | 227 | 132 | 160 | 125 | 965 | ||||||||||
| 泵型号Model | A1 | A2 | B1 | B2 | B3 | B4 | a | H | h1 | h2 | D1 | D2 | n1-d1 | n2-d2 | K | L |
| RY50-32-250 | 440 | 410 | 1150 | 740 | 205 | 115 | 100 | 270 | 180 | 225 | 125 | 100 | 4-Φ18 | 4-Φ18 | Φ25 | 1070 |
| RY80-50-200 | 110 | 250 | 160 | 200 | 160 | 125 | 1100 | |||||||||
| RY65-40-250 | 490 | 460 | 1280 | 840 | 220 | 130 | 100 | 285 | 180 | 225 | 145 | 110 | 4-Φ18 | 4-Φ18 | Φ28 | 1300 |
| RY80-50-250 | 125 | 160 | 125 | 4-Φ18 | 4-Φ18 | 1325 | ||||||||||
| RY100-65-200 | 100 | 180 | 145 | 1300 | ||||||||||||
| RY65-40-315 | 550 | 510 | 1430 | 940 | 245 | 140 | 125 | 305 | 200 | 250 | 145 | 110 | 4-Φ18 | 4-Φ18 | Φ28 | 1432 |
| RY100-65-250 | 180 | 145 | 8-Φ18 | 1450 | ||||||||||||
| RY125-100-200 | 670 | 630 | 1630 | 1060 | 285 | 180 | 125 | 335 | 220 | 280 | 210 | 180 | 8-Φ18 | 8-Φ18 | Φ28 | 1630 |
| RY125-100-250 | 140 | 360 | 225 | 1673 | ||||||||||||
| RY80-50-315 | 1830 | 1200 | 315 | 200 | 125 | 390 | 160 | 125 | 4-Φ23 | 1700 | ||||||
| RY100-65-315 | 180 | 145 | 1700 | |||||||||||||
| RY150-150-200 | 150 | 315 | 240 | 240 | 8-Φ23 | 1732 | ||||||||||
| RY200-150-400 | 160 | 480 | 315 | 450 | 295 | 240 | 8-Φ23 | 8-Φ23 | 1850 | |||||||
| RY250-200-400 | 860 | 1010 | 2150 | 1200 | 525 | 350 | 200 | 630 | 400 | 470 | 385 | 320 | 12-Φ33 | 8-Φ30 | Φ35 | 2321 |
| RY250-200-500 | 680 | 450 | 540 | 2572 |
