LQRY导热油泵
- 品牌：壹泵阀
- 型号：LQRY
- 压力/扬程：15~85米
- 工作温度：0℃～370℃
- 连接方式：法兰
- 产品名称：LQRY导热油泵
- 通径/流量：4.5~400吨/每小时
- 材质：铸钢、不锈钢
- 驱动方式：电动
- 适用范围：油、热油、不含固体颗粒的弱腐性高温液体等。
- 产品概述
- 性能参数
- 尺寸重量
LQRY导热油泵
LQRY导热油泵用途
LQRY型系列导热油泵又称LQRY型无水冷却导热油泵，在我国载热体加热系统中得到了广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，上海美言壹泵阀生产的导热油泵主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的热油循环泵。

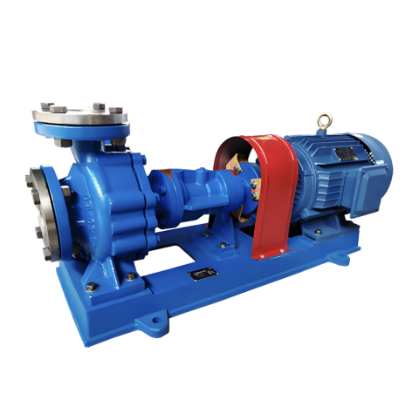

LQRY导热油泵产品图

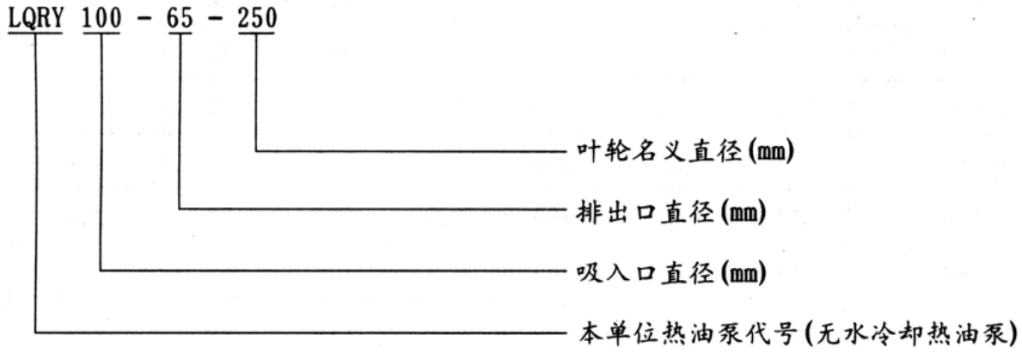

LQRY导热油泵型号意义
LQRY导热油泵结构特点
LQRY 导热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
LQRY导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
LQRY导热油泵采用填料密封和机械密封相结合的形式，填料密封用耐高的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。采用第三代聚四氟乙烯(简称 PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠。注提高25倍，而耐腐蚀性能极强。

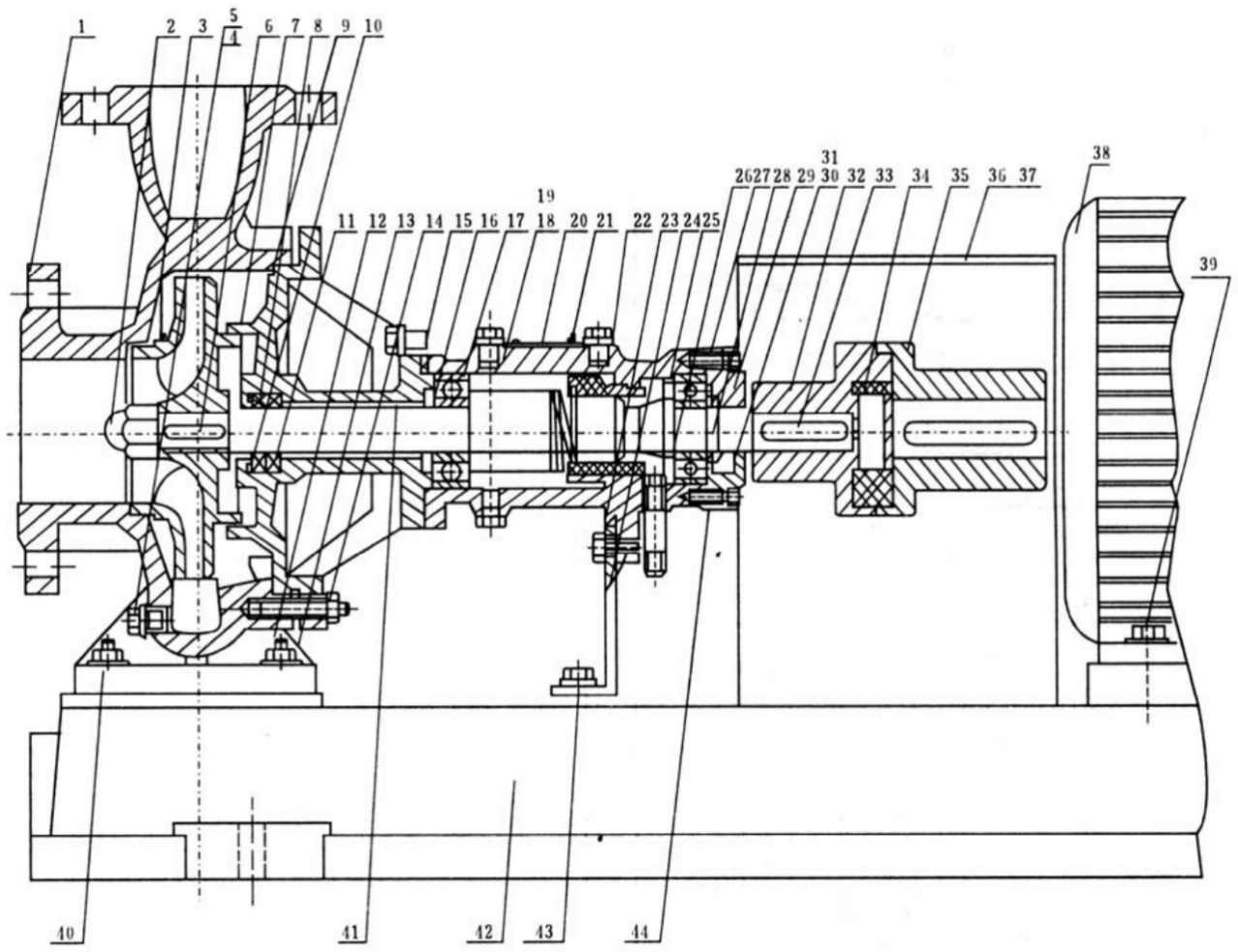

LQRY导热油泵结构图及零部件名称
| 1 | 泵 体 | 2 | 盖形螺母 | 3 | 叶 轮 | 4 | 螺 塞 | 5 | 铝 热 圈 |
| 6 | 平 键 | 7 | 泵 盖 | 8 | 孔用弹性档圈 | 9 | 铝垫圈 | 1 0 | 压 圈 |
| 11 | 垫 料 | 12 | 螺 母 | 13 | 垫 圈 | 14 | 螺 栓 | 15 | 螺 栓 |
| 16 | 泵 轴 | 17 | 球 轴 承 | 1 8 | 轴 承 座 | 19 | 垫 片 | 20 | 铝 牌 |
| 21 | 铆 钉 | 22 | 机 械 密 封 | 23 | 螺 栓 | 24 | 樟 脚 | 25 | 垫 圈 |
| 26 | 导 油 管 | 27 | 螺 钉 | 2 8 | 垫 圈 | 29 | 橡胶密封 | 30 | 轴 承 盖 |
| 31 | 垫 片 | 32 | 泵 联 轴 器 | 33 | 平 键 | 34 | 弹 性 块 | 35 | 电机联轴器 |
| 36 | 罩 壳 | 37 | 螺 钉 | 38 | 电 动 机 | 39 | 螺 栓 | 40 | 螺 柱 |
| 41 | 垫 圈 | 42 | 底 座 | 43 | 垫 圈 | 44 | 弹 性 挡 圈 |
LQRY导热油泵型号及性能参数
| 型 号LQRY | 流 量m 3／h | 扬 程m | 转 速r／min | 功 率 KW | 效 率n％ | 气蚀余量NPSHm | |
| 轴功率 | 配用功率 | ||||||
| 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 | 40 | 0.8 |
| 50-32-150 | 8 | 22 | 2840 | 1.O | 1.5 | 42 | 1.6 |
| 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 | 42 | 1.8 |
| 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 | 45 | 2.2 |
| 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 | 45 | 2.5 |
| 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 | 52 | 2.17 |
| 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 | 52 | 2.7 |
| 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
| 80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
| 100-65-190 | 60 | 38 | 2930 | 9.2 | 11 | 68 | 3.9 |
| 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 | 70 | 3.5 |
| 100-65-220 | 58 | 50 | 2930 | 12.5 | 15 | 68 | 3.5 |
| 100-65-230 | 100 | 55 | 2940 | 19.5 | 22 | 70 | 3.6 |
| 125-100-190 | 155 | 30 | 2940 | 20 | 22 | 72 | 3.6 |
| 100-65-240 | 100 | 70 | 2950 | 25.5 | 30 | 69.8 | 4.1 |
| 100-65-257 | 100 | 80 | 2950 | 32.5 | 37 | 67 | 3.6 |
| 125-100-220 | 160 | 45 | 2950 | 25.5 | 37 | 75.2 | 3.6 |
| 125-80-250 | 160 | 60 | 2970 | 35.5 | 45 | 74.2 | 5 |
| 125-100-250 | 200 | 60 | 2970 | 42.8 | 55 | 76.8 | 6 |
| 125-100-257 | 260 | 70 | 2970 | 64.3 | 75 | 77.1 | 6.8 |
| 125-100-260 | 300 | 70 | 2970 | 75.3 | 90 | 78.2 | 8 |
| 125-100-270 | 220 | 85 | 2970 | 68 | 90 | 76 | 6 |
| 150-l25-270 | 340 | 76 | 2970 | 89.5 | 110 | 78.6 | 8.5 |
| 150-125-270 | 400 | 78 | 2970 | 106 | 132 | 80.6 | 9.8 |

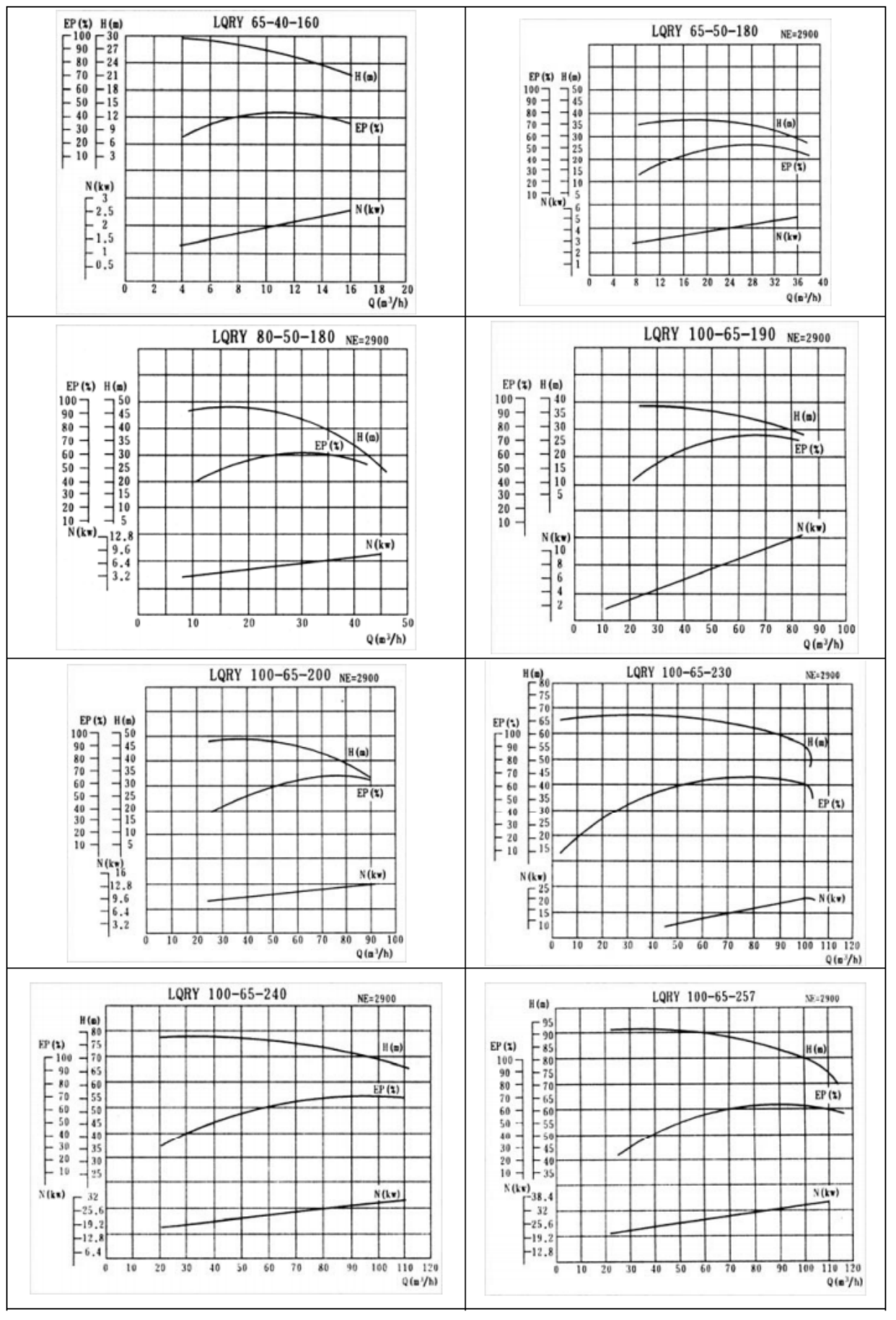

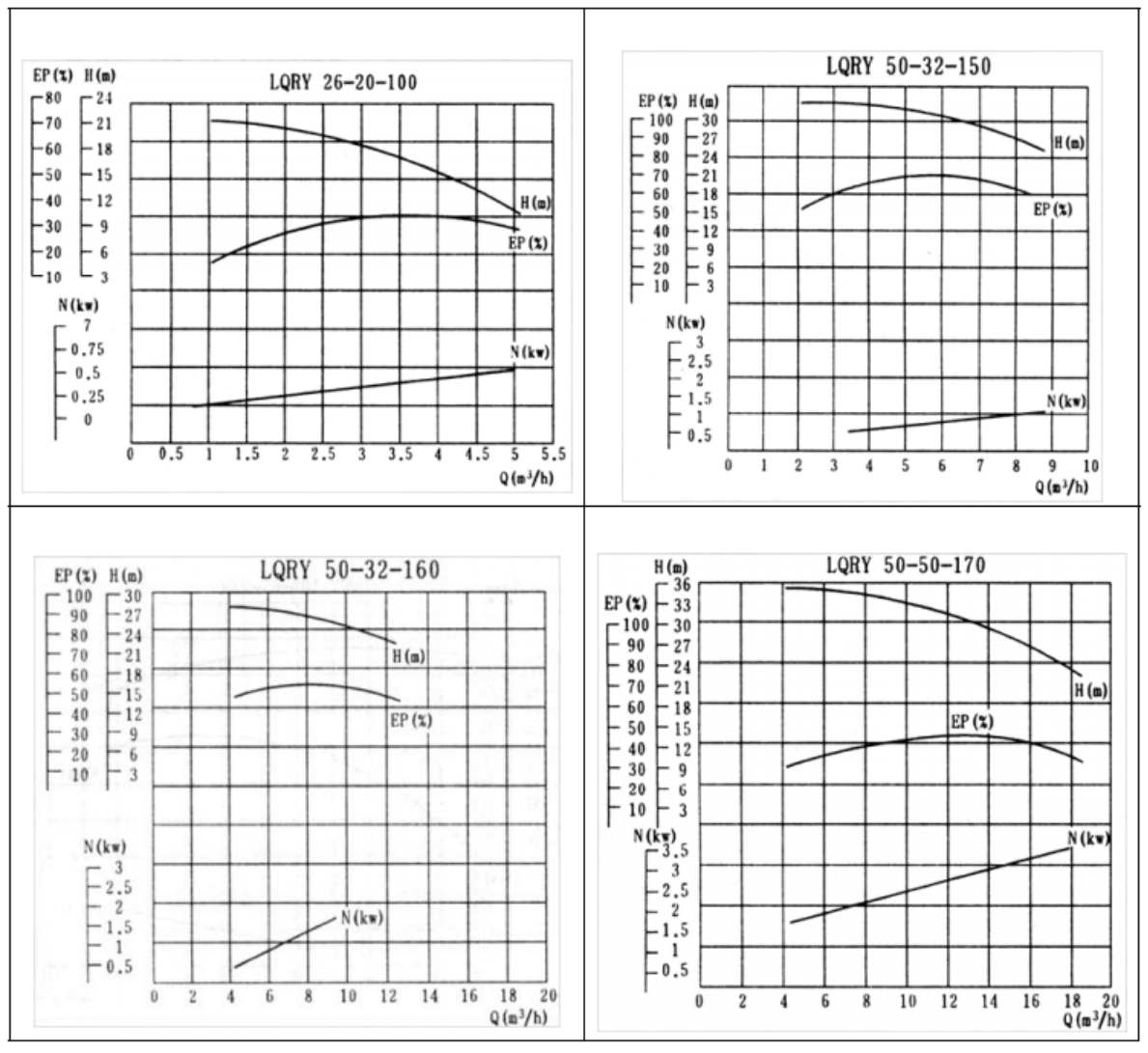

LQRY导热油泵性能曲线图
更过技术参数请直接联系我公司销售人员免费获取，谢谢！
LQRY导热油泵外形尺寸图
LQRY导热油泵外形尺寸表
| 油泵型号LQRY | 电 机机座号/功率 | 油泵外形及安装尺寸 | |||||||||||||||||
| L | L1 | L2 | L3 | B1 | B2 | B3 | A | a | h1 | h2 | a1 | H2 | D1 | D2 | n1/d1 | n2/d2 | n3/d3 | ||
| 26-20-100 | Y801-2/0.75 | 700 | 630 | 108 | 415 | 200 | 230 | 270 | 75 | 80 | 95 | 25 | 290 | 180 | 85 | 75 | 4/14 | 4/14 | 4／14 |
| 50-32-150 | Y90S-2／1.5 | 800 | 700 | 80 | 525 | 180 | 248 | 295 | 80 | 90 | 132 | 40 | 365 | 210 | 125 | 100 | 6-17.5 | 4-17.5 | 4-16 |
| 50-32-160 | Y90L-2／2.2 | ||||||||||||||||||
| 65-40-160 | Y1OOL-2／3 | 1000 | 810 | 110 | 590 | 280 | 360 | 410 | 100 | 150 | 420 | 240 | 110 | 8-17.5 | 4-20 | ||||
| 50-50-170 | Y112M-2／4 | 845 | 122.5 | 600 | 355 | 360 | 410 | 152 | 442 | 247 | 145 | 125 | 6-17.5 | ||||||
| 65-50-180 | Y132S1-2／5.5 | 1100 | 900 | 120 | 660 | 300 | 380 | 440 | 160 | 410 | 245 | 160 | |||||||
| 80-50-180 | Y132S2-2／7.5 | ||||||||||||||||||
| 100-65-190 | Y160M1-2／11 | 1200 | 1049 | 730 | 355 | 440 | 510 | 110 | 120 | 180 | 510 | 285 | 180 | 145 | |||||
| 100-65-220 | Y160M1-2／15 | ||||||||||||||||||
| 100-65-200A | Y160M1-2／15 | ||||||||||||||||||
| 100-65-230 | Y18OM-2／22 | 1300 | 1180 | 145 | 930 | 415 | 495 | 570 | 115 | 125 | 200 | 570 | 320 | ||||||
| 125-100-200 | Y18OM-2／22 | 220 | 180 | 8-20 | 8-17.5 | 4-22 | |||||||||||||
| 100-65-240 | Y200L1-2／30 | 140 | 180 | 145 | |||||||||||||||
| 100-65-257 | Y200L2-2／37 | ||||||||||||||||||
| 125-100-220 | Y200L2-2／37 | 220 | 180 | ||||||||||||||||
| 125-80-250 | Y225M-2/45 | 1513 | 1245 | 152 | 480 | 540 | 620 | 144 | 225 | 45 | 620 | 345 | 160 | 8-22 | 4-24 | ||||
| 125-100-250 | Y250M-2／55 | 158 | 140 | 230 | 550 | 600 | 690 | 140 | 654 | 370 | 190 | 8-22 | |||||||
| 125-100-257 | Y280S-2／75 | 1628 | 1510 | 275 | 960 | 540 | 620 | 695 | 150 | 230 | 50 | 725 | 438 | ||||||
| 125-100-260 | Y280S1-2／90 | ||||||||||||||||||
| 125-100-270 | Y280S1-2／90 | 1628 | 151C | 275 | 990 | 540 | 620 | 695 | 150 | 144 | 230 | 50 | 725 | 438 | 220 | 190 | 8-22 | 8-22 | 4-24 |
| 150-125-270 | Y315S-2／110 | 1818 | 1590 | 250 | 109 | 628 | 720 | 780 | 145 | 150 | 230 | 45 | 750 | 440 | 240 | 210 | 8-22 | 8-17.5 | 4-24 |
| 150-125-270 | Y315M1-2／132 | 1888 | |||||||||||||||||
注：如用户需要其他规格请直接联系我公司销售人员免费获取资料，谢谢！
LQRY导热油泵使用须知
1.泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行， 不得草率行事。
2.泵吸入管的安装高度、长度和管径应满足计算值，力求简短，减少不必要的损失(如弯头等)。
3.吸入和吐出管路应有管架，泵不允许承受管路的负荷。
4.安装地点应足够宽畅，以方便检修工作和良好散热。
5.安装顺序：
(1)将机组放在埋有地脚螺栓的基础上，在底座与基础之间放成对垫，作找正用。
(2)松开联轴器，用水平仪分别放在泵轴和底座上，通过调整楔块垫使机组至水平，找正后， 适当拧紧地脚螺栓，以防走动。
(3)用混凝土灌注底座和地脚螺栓孔。
(4)待混凝土干固后，检查底座和地脚螺栓是否有不良或松动等现象，检查合格后应拧紧地脚螺栓，并重新检查泵的水平度。
(5)校正泵轴和电机轴的同轴度，在联轴器外圆上的偏差允许 0.1 毫米，两联轴器平面间的间隙应保证 2～3 毫米，在两联轴器端面一周上，最大和最小间隙差数不得超过 0.3 毫米。
(6)在接好管路及确定原动机转动方向后，再接上联轴器，并再校核一遍圆的同轴度。
(7)在机组实际试运转 3～4 小时后作最后检查，如没有不良现象则认为安装合格。
(8)在安装过程中为防止杂物落入机器内，应将机组所有孔眼均盖好。
(9)泵在开启前对进出管路进行清洗时，在泵的进口段需加上过滤器，以防杂物进入泵内。
