BB、BBG摆线齿轮油泵
- 品牌：壹泵阀
- 型号：BB、BG、BBG
- 压力/扬程：2.45Mpa
- 工作温度：0℃～180℃
- 连接方式：螺纹
- 产品名称：BB、BBG摆线齿轮油泵
- 通径/流量：4~125L/min
- 材质：铸铁、不锈钢
- 驱动方式：电动
- 适用范围：适用于输送粘度为1~8°E的矿物油及类似油类的液体， 油温10℃~50℃的油液中工作；不锈钢型可输送各种腐蚀性液体，高温型可耐180℃。
- 产品概述
- 性能参数
- 尺寸重量
BB、BBG摆线齿轮油泵
BB、BBG摆线齿轮油泵概述
BB摆线齿轮油泵是一种容积式内啮合齿轮油泵，其内齿轮(即外转子)为圆弧齿形， 外齿轮(即内转子)为短幅外摆线的新型齿轮泵，该泵由交大机械系等与上海美言壹泵阀共同开发成功。由于该泵结构简单，噪音低、输油平衡，自吸性能好和良好的高转速特性，因而 在低压液压系统中被广泛采用，可作为动力泵或润滑泵和冷却泵。目前该泵正在逐步 取代CB型、KCB型、2CY型齿轮油泵。

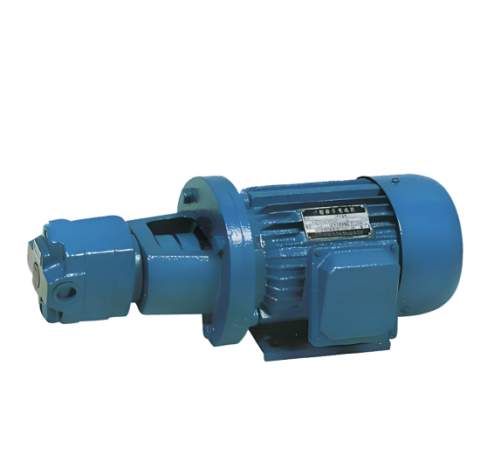

BBG摆线齿轮油泵产品图

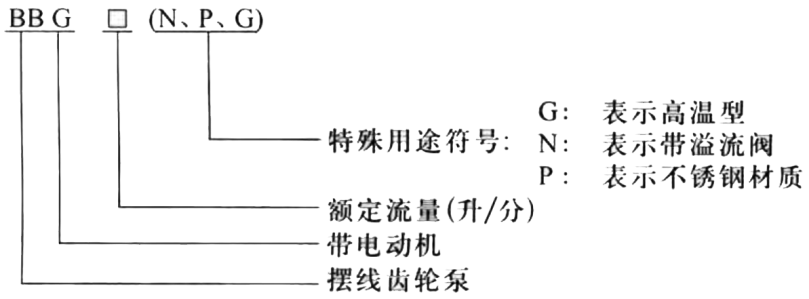

BB、BBG摆线齿轮油泵型号意义

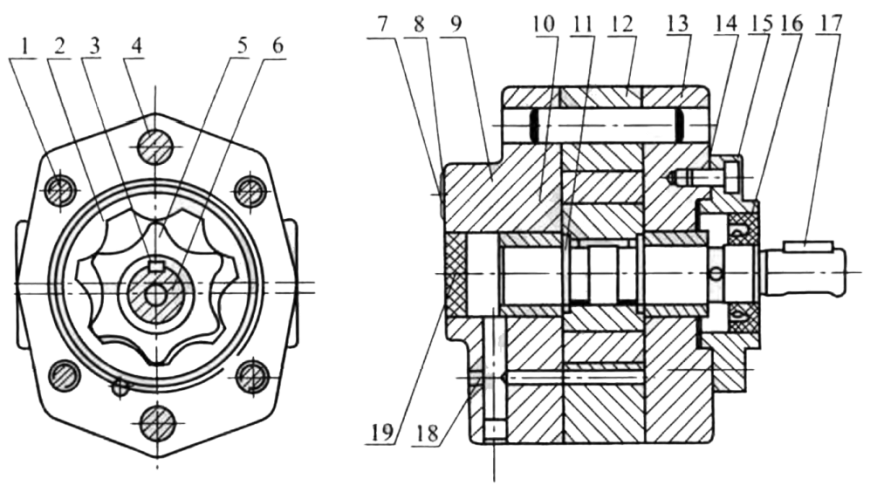

BB、BBG摆线齿轮油泵结构和工作原理
零部件名称：1.螺钉 2.外转子 3 . 平 键 4.圆柱销 5. 内转子 6.转子轴 7.铆钉 8.标牌 9 . 后 盖 10 . 轴承 11.挡圈 12.泵体 13.前盖 14.螺钉 15.法兰16 . 密封环17 . 平键 18.塞子 19.压盖
BB型摆线齿轮油泵的主要工作元件是一结内啮合的摆线齿轮(即内外转子),其中内 转子为主动轮，外转子为从动轮。内外转子把容积室分隔为几个封闭的包液腔，在啮合 过程中，包液腔的容积不断发生变化，当包液腔由小逐渐变大时，形成局部真空，在大气压作用下，油液经吸油管道进入油泵吸油腔，填满包液腔，当包液腔达到最大容积位 置后，由大逐渐变小时，油液被挤压形成油压，并被带到压油腔，完成了泵油过程。
BB、BBG摆线齿轮油泵使用说明
1、本齿轮泵普通型适用于输送粘度为1~8°E的矿物油及各种性能类似油类的液体， 油温10℃~50℃的油液中工作。不锈钢型可输送各种腐蚀性液体。高温型可耐180℃。
2、齿轮泵应该尽量接近油箱，吸入高度一般不大于500毫米。如大于500毫米，应按 装底阀。本单位另配。
3、齿轮泵应牢固地加以固定，不得有松动现象，以免发生振动。
4、为保持齿轮泵的正常运转和使用寿命，传动应采用弹性联轴器，泵中心线误差 不得大于0.2毫米。
5、为保证齿轮泵长期使用，其所抽送的油液必须清洁，不应有任何腐蚀性物质和 人机械杂质，泵吸入口应设置过滤器。
6、齿轮泵使用时应按后盖的箭头所指示方向旋转，逆转会影响泵的工作性能。
BB、BBG摆线齿轮油泵型号及性能参数表
| 型号 | 流量(升/分) | 压力MPa | 转速(转/分) | 压力振摆MPa | 容积效率(%) |
| BG-4 | 4 | 2.45 | 1500 | ±0.15 | ≥80 |
| BG-6 | 6 | ||||
| BBG-10 | 10 | ||||
| BG -16 | 16 | 2.45 | 1500 | ±0.15 | ≥90 |
| BG -20 | 20 | ||||
| BG -25 | 25 | ||||
| BG -32 | 32 | ||||
| BG -40 | 40 | 2.45 | 1500 | ±0.15 | ≥90 |
| BG -50 | 50 | ||||
| BG -63 | 63 | ||||
| BBG-80 | 80 | 2.45 | 1500 | ±0.15 | ≥90 |
| BBG-100 | 100 | ||||
| BBG-125 | 125 |
BB、BBG摆线齿轮油泵订贷须知
1、本齿轮泵如用户要带内泄溢流阀，请在订货时注明。
2、特种材质如不锈钢、请用户来电协商后再订。
3、本单位备有现货，一般收到合同或款后均能立即发货。
4、请用户注明详细地址、邮编、单位全称、电话、电挂、税务登记号等。

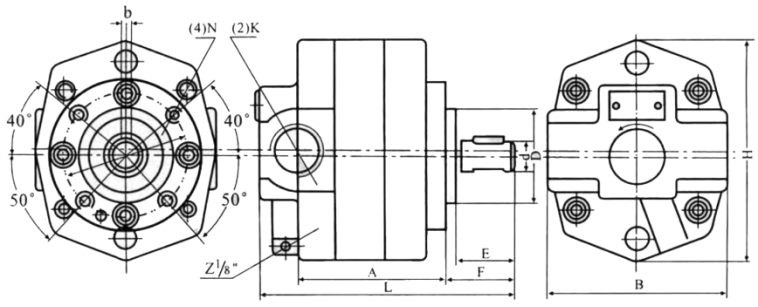

BB型外形尺寸图
BB型外形尺寸表
| 型号 | A | B | E | F | H | L | D | d | φ | b | M | K |
| BB-4 | 50 | 72 | 25 | 30 | 92 | 94 | φ35 (f9) | φ12 (f7) | φ50 | 4 | M6 | Z3/8" |
| BB-6 | 55 | 99 | ||||||||||
| BB-10 | 64 | 108 | ||||||||||
| BB-16 | 72 | 95 | 30 | 34.5 | 117 | 127 | φ50 (f9) | φ19 (f7) | φ65 | 5 | M8 | Z3/4" |
| BB-20 | 76 | 131 | ||||||||||
| BB-25 | 81 | 136 | ||||||||||
| BB-32 | 88 | 143 | ||||||||||
| BB-40 | 85 | 110 | 32 | 37 | 134 | 144 | φ55 (f9) | φ22 (f7) | φ80 | 6 | M8 | Z3/4" |
| BB-50 | 90 | 149 | ||||||||||
| BB-63 | 97 | 156 | ||||||||||
| BB-80 | 102 | 130 | 40 | 46 | 154 | 175 | φ70 (f9) | φ30 (f7) | φ95 | 8 | M8 | Z1" |
| BB-100 | 109 | 182 | ||||||||||
| BB-125 | 118 | 191 |

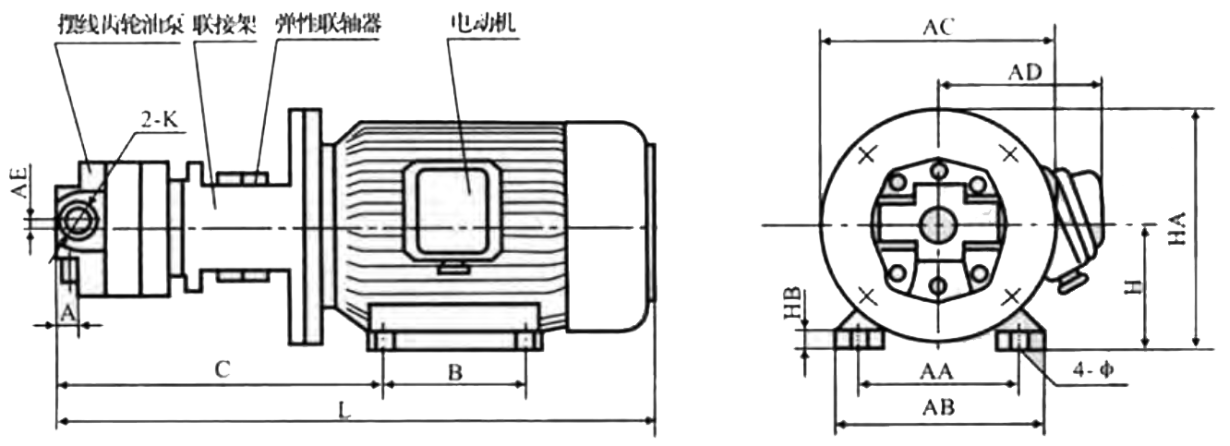

BBG 型外形尺寸图
BBG 型外形尺寸表
| 型号 | A | B | C | AA | AB | AC | AD | AE | H | HA | HB | K | φ | L | 电动机功率 瓦/转 |
| BBG-4 | 14 | 80 | 171 | 100 | 125 | 130 | 85 | 2 | 63 | 130 | 9 | Z3/8" | 9 | 325 | 0.25/1450 |
| BBG-6 | 90 | 199 | 112 | 137 | 150 | 92 | 70 | 150 | 379 | 0.37/1450 | |||||
| BBG-10 | 208 | 388 | 0.55/1450 | ||||||||||||
| BBG-16 | 20 | 100 | 243 | 140 | 180 | 200 | 155 | 3 | 90 | 190 | 12 | Z3/4" | 10 | 447 | 1.1/1450 |
| BBG-20 | 247 | 451 | 1.1/1450 | ||||||||||||
| BBG-25 | 125 | 252 | 480 | 1.5/1450 | |||||||||||
| BBG-32 | 259 | 488 | 1.5/1450 | ||||||||||||
| BBG-40 | 22 | 140 | 280 | 160 | 205 | 205 | 180 | 4 | 100 | 245 | 14 | 12 | 337 | 2.2/1450 | |
| BBG-50 | 285 | 342 | 3/1450 | ||||||||||||
| BBG-63 | 299 | 190 | 245 | 230 | 190 | 112 | 265 | 15 | 569 | 4/1450 | |||||
| BBG-80 | 27 | 350 | 216 | 280 | 270 | 210 | 5 | 132 | 315 | 18 | Z1" | 656 | 5.5/1450 | ||
| BBG-100 | 357 | 663 | 5.5/1450 | ||||||||||||
| BBG-125 | 178 | 366 | 712 | 7.5/1450 |
BBL带溢流阀结构图
BB、BBG摆线齿轮油泵常见故障的原因
1、使用时若发现不吸或油量不足，则应检查泵旋转方向是否正确，滤油器和管道 是否被堵，接头是否扳紧，吸入高度太大等。
2、使用时若泵不能调压时，则应检查溢流阀是否失灵，泵泄漏是否严重，液压系 统是否封闭，压力表是否损坏等。
3、使用时若发现异常的噪声，则应检查吸油口，是否被堵，接头各接合面的是否 漏气，联轴器不同心或外来的振动，油液粘度太大，吸不上油等现象。
