CYZ-A自吸油泵

品牌：壹泵阀
型号：CYZ、CYZ-A
压力/扬程：12-80米
工作温度：-20℃～80℃
连接方式：法兰

产品名称：CYZ-A自吸油泵
通径/流量：3.2~600吨/每小时
材质：铸铁、不锈钢
驱动方式：电动
适用范围：适用于输送汽油、煤油、柴油、航煤等。

产品概述
性能参数
尺寸重量

CYZ-A自吸油泵

CYZ-A自吸油泵概述

CYZ-A型自吸式离心油泵（简称：CYZ-A自吸油泵）是根据国内外有关技术资料经消化、吸收、改进后研制而成的较新泵类产品，上海美言壹泵阀生产的自吸油泵广泛适用于油库、加油站、油轮、油船、码头、油罐库、机场，分别输送汽油、煤油、柴油、航煤等，如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等，输送介质温度-20℃～80℃，粘度≤100厘珀，含固量可达30％以下。

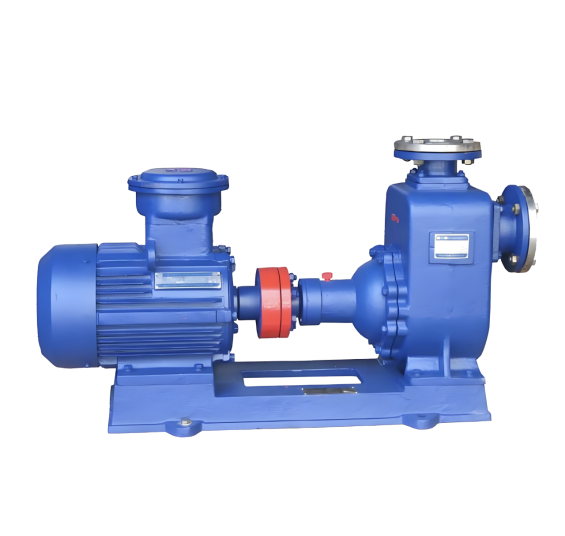

CYZ-A自吸式离心油泵产品图

CYZ-A自吸油泵特点

1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2、该泵是选用优质材料精作而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。

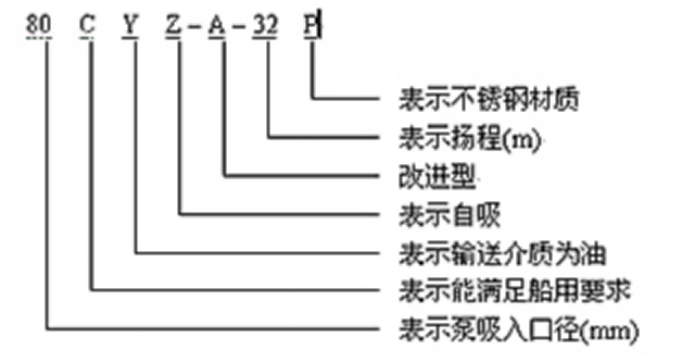

CYZ-A自吸油泵型号意义

CYZ-A自吸油泵结构原理

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。

在一些水冷泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

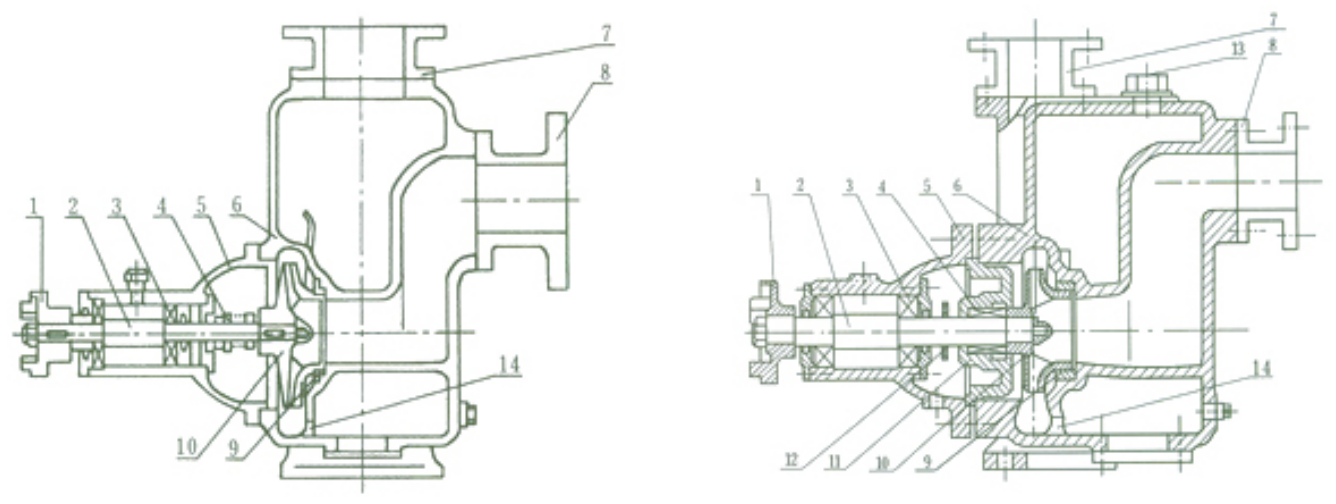

CYZ-A自吸油泵结构图及零部件名称

零部件名称：1、联轴器 2、泵轴 3、轴承 4、机械密封 5、轴承体 6、泵壳 7、出口座 8、进口座 9、前密封环 10、叶轮 11、后盖 12、挡水圈 13、加液孔 14、回液孔

CYZ-A自吸油泵管路摩擦损失表

管径	流量 (L/S)
mn)	1	2	4	6	8	10							每		100m直管		损失米数以		新铸铁管		为标准旧管加倍
25	3.27	13.0
40	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
80		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.4					80	90
125				0.23	0.4	0.63	1.3	2.7	4.1	5.9	10.7						100	110
150					0.16	0.26	0.58	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.11	0.27	0.5	0.74	1.05	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.13	0.26	0.37	0.53	0.93	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.07	0.12	0.18	0.30	0.48	0.68	0.93	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	6.2
300										0.07	0.12	0.19	0.27	0.37	0.49	0.61	0.76	0.9	1.1	1.3	1.5	2.0	2.4	3.0

CYZ-A自吸油泵型号及性能参数表

	流量		扬程m	吸程m	转速r/min	自吸性能min/5m	功率KW		泵口径mm		机组重量kg
	m3/h	L/s	扬程m	吸程m	转速r/min	自吸性能min/5m	轴功率	电机功率	吸入	排出	机组重量kg
25CYZ-A-20	3.2	0.9	20	6.5	2900	1.9	0.46	0.75	25	25	72
25 CYZ-A-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.1	25	25	80
40 CYZ-A-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.1	40	32	85
40 CYZ-A-40	10	2.8	40	6.5	2900	1.5	2.7	4	40	40	138
50 CYZ-A-12	15	4.2	12	6.5	2900	2.4	1.1	1.5	50	50	90
50 CYZ-A-20	18	5	20	6.5	2900	1.9	1.8	2.2	50	50	98
50 CYZ-A-30	20	5.6	30	6.5	2900	1.5	2.6	4	50	50	140
50 CYZ-A-35	14	3.9	35	6.5	2900	1.5	2.7	4	50	50	145
50 CYZ-A-40	10	2.8	40	6.5	2900	1.5	2.7	4	50	50	145
50 CYZ-A-50	12.	3.5	50	6.5	2900	1.4	4.3	5.5	50	50	160
50 CYZ-A-60	515	4.2	60	6.5	2900	1.3	6.2	7.5	50	50	190
50 CYZ-A-75	20	5.6	75	6.5	2900	1.3	9.8	11	50	50	240
65 CYZ-A-15	30	8.3	15	6.5	2900	2	1.9	3	65	65	100
65 CYZ-A-32	25	6.9	32	6	2900	1.5	4.4	5.5	65	65	165
80 CYZ-A-13	35	9.7	13	6	2900	3.4	1.9	3	80	80	107
80 CYZ-A-17	43	12	17	6	2900	1.8	3.1	4	80	80	156
80 CYZ-A-22	40	11.1	22	6	2900	1.9	4.4	5.5	80	80	169
80 CYZ-A-25	50	13.9	25	6	2900	1.5	5.2	7.5	80	80	177
80 CYZ-A-32	50	13.9	32	6	2900	1.5	6.8	7.5	80	80	180
80 CYZ-A-55	60	16.7	55	6	2900	1.5	15	18.5	80	80	310
80 CYZ-A-70	60	16.7	70	6	2900	1.2	20.1	22	80	80	333
100 CYZ-A-20	100	27.8	20	6	2900	1.8	7.8	11	100	100	258
100 CYZ-A-40	100	27.8	40	6	2900	1.8	16.3	22	100	100	455
100 CYZ-A-40A	100	27.8	40	6	1450	1.5	18.5	22	100	100	520
100 CYZ-A-65	100	27.8	65	6	2900	1.8	27.7	30	100	100	620
100 CYZ-A-75	70	19.4	75	6	2900	1.8	24.2	30	100	100	639
150 CYZ-A-55	170	47.2	55	5	2900	1.8	39.2	45	150	150	830
150 CYZ-A-65	170	47.2	65	5	2900	1.3	46.3	55	150	150	957
150 CYZ-A-65A	170	47.2	65	5	1450	1.2	49.8	55	150	150	1138
150 CYZ-A-80	160	44.4	80	5	2900	1.2	53.6	55	150	150	986
200 CYZ-A-32	400	111.1	32	5	1450	2	52.1	55	200	200	1205
200 CYZ-A-63	280	77.8	63	5	1450	1.5	73.9	90	200	200	1338
200 CYZ-A-65	350	97.2	65	5	1450	1.5	97.2	110	200	200	1553
250 CYZ-A-32	550	152.8	32	5	1450	2	72.3	75	250	250	1307
250 CYZ-A-50	400	111.1	50	5	1450	2	80	90	250	250	1486
250 CYZ-A-55	450	125	55	5	1450	2	102.1	110	250	250	1681
250 CYZ-A-75	400	111.1	75	5	1450	1.5	125.6	132	250	250	1829
300 CYZ-A-32	600	166.7	32	5	1450	2	79.2	90	300	300	1608
300 CYZ-A-50	500	138.9	50	5	1450	2	107.6	110	300	300	1728
300 CYZ-A-55	550	152.8	55	5	1450	2	117.6	132	300	300	1995

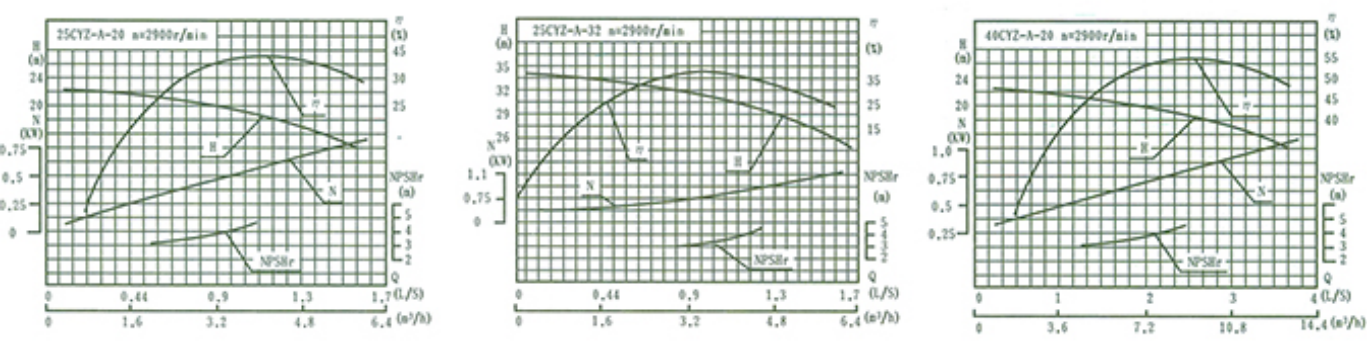

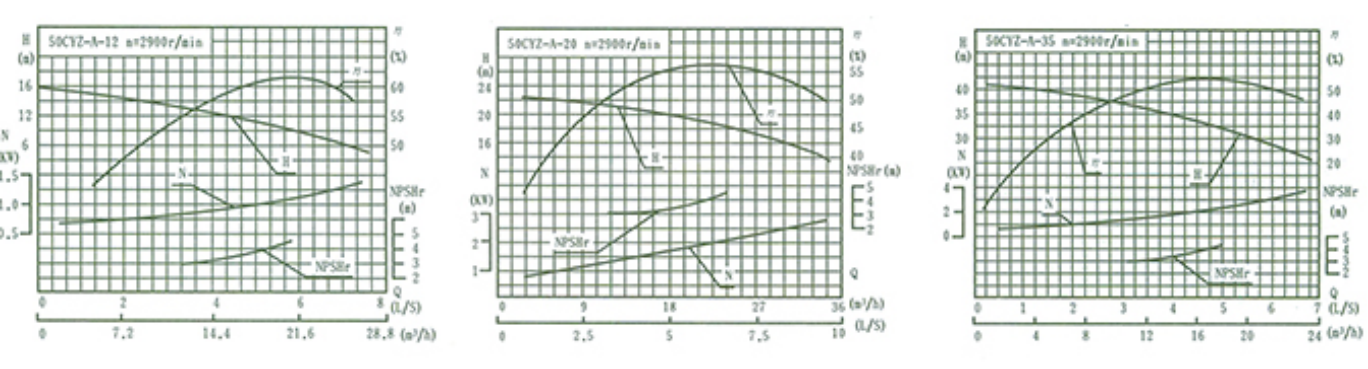

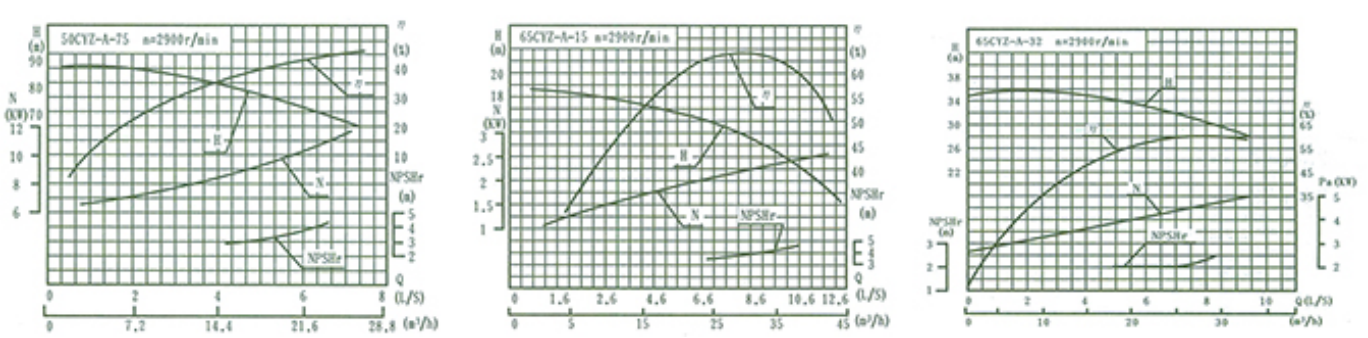

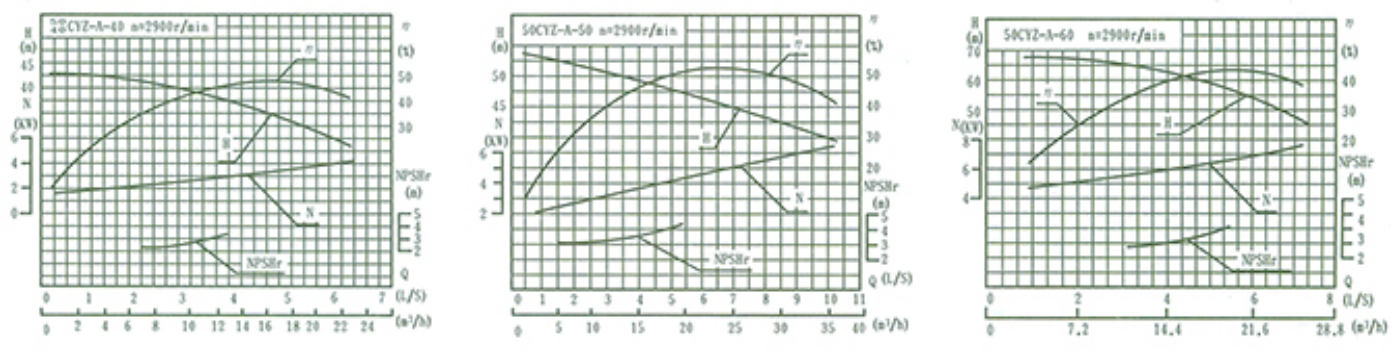

CYZ-A自吸油泵性能曲线图

更多详细参数请直接联系我司销售人员免费获取，谢谢！

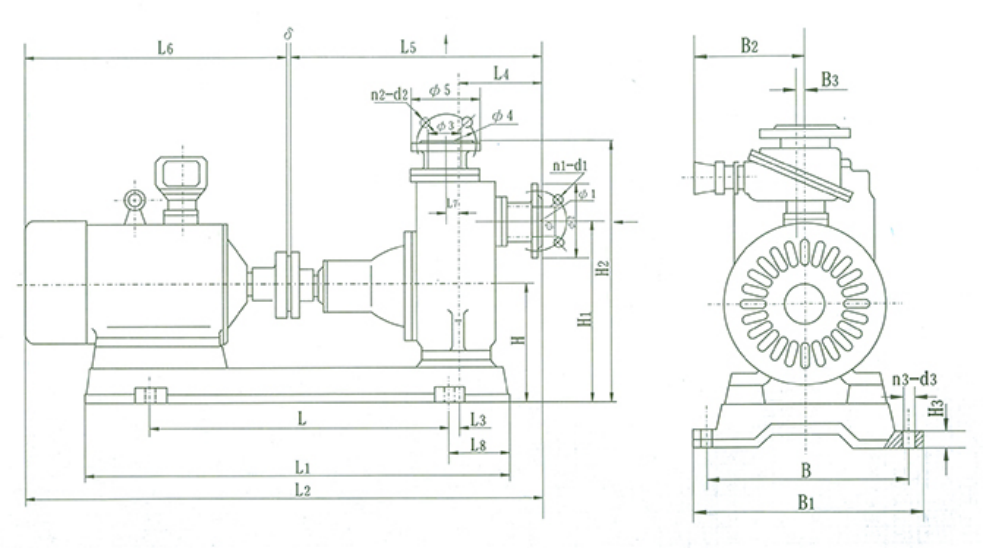

CYZ-A自吸油泵外形及安装尺寸图

CYZ-A自吸油泵外形及安装尺寸表

泵型号	电动机		L	Li	L2	L3	L	L5	L6	L7	L	6	H	Hi	H2	H3	B	B	B2	B3	中	φ	φ2	中 3	φ4	φS	ni-di	m-d	n-d
泵型号	型号	功率kw	L	Li	L2	L3	L	L5	L6	L7	L	6	H	Hi	H2	H3	B	B	B2	B3	中	φ	φ2	中 3	φ4	φS	ni-di	m-d	n-d
25CYZ-A-20	B801-2	0.75	320	615	791	75	155	450	339	38	155	2	195	300	435	20	280	320	225		25	75	100	25	75	100	4-12	4-12	4-14
250YZ-A-32	B802-2	1.1	350	580	732	45	125	391	339	重合	115	2	200	320	450	15	300	330	225	重合	25	75	100	25	75	100	4-12	4-12	4-12
400YZ-A-20	YB802-2	1.1	320	615	791	75	155	450	339	38	150	2	195	300	436	20	280	320	225	重合	40	100	130	32	100	120	4-14	4-14	4-14
40012-A-40	B112-2	4	500	795	990	33	173	515	470	合	145	3	220	380	530	30	370	410	225	重合	40	100	130	40	100	130	4-14	4-14	4-14
407Z-A-50	B100L-2	3	440	60	88	50	148	438	440	重合	120	2	223	433	593	25	320	360	225		40	100	130	40	100	130	4-14	4-14	4-14
500YZ-A-12	B90S-2	1.5	320	615	777	80	131	406	369	重合	150	2	185	305	436	20	280	320	225	4.5	50	110	140	50	110	140	4-14	4-14	4-14
S007Z-A-20	B90L-2	2.2	440	68	833	25	152	436	391	重合	120	3	193	323	475	25	320	360	225	7	50	110	140	50	110	140	4-14	4-14	4-14
S⁰077-A-30	YB112-2	4	500	795	990	33	173	515	470	重合	145	3	220	300	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
500YZ-A-35	YB112-2	4	500	795	990	33	173	515	470	亚合	145	3	220	3*	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
S⁰0Y-A-40	B112-2		500	795	950	33	173\|	515	470	重合	145	3	220		530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
500Y7-A-50	YB132S1-2	5.5	480	870	977	74	142	454	520	查合	195	3	220	300	540	30	360	404	240	5	50	110	140	50	110	140	4-14	4-14	4-18
S⁰0Y-A-60	B13252-2	7.5	S10	870	1061	60.5	230	541	20	重合	180	3	270	440	600	25	期	410	240	8	50	125	160	50	125	160	4-18	4-18	4-18
S00Y-A-75	YB16001-2	11	600	1000	1212	8.S	23	541	668	重合	200	3	280	450	630	25	415	445	240	8	50	125	160	50	125	160	4-18	4-18	4-18
6Y-A-15	B100L-2	3	440		格4	36	135	421	440	重合	120	3	203	30	473	25	320	360	225	8	65	130	160	65	130	140	4-14	4-14	4-14
65Y-A-32	B13251-2	5.5	480	870	89	63	148	466	520	重合	195	3	220	370	530	30	360	404	240	8	65	130	160	65	130	140	4-18	4-18	4-18
800Y7-A-13	B100L-2	3	440	680	林4	42	145	441	440	重合	120	3	203	343	493	25	320	360	225	9	80	150	185	80	150	160	4-18	4-18	4-14
800YZ-A-17	B112-2		500	795	949	25	152	476	470	重合	145	3	220	370	530	30	370	410	225	12	80	150	185	80	150	160	4-18	4-18	4-14
800Y7-A-22	B132S1-2	5.5	480	870	999	61	152	476	520	重合	195	3	220	370	530	30	360	404	240	12	80	150	185	80	150	160	4-18	4-18	4-14
800YZ-A-25	B13252-2	7.5	480	870	1080	70.5	270	S57	520	70	195	3	225	405	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
800YZ-A-32	B13252-2	7.5	480	870	1080	20.S	270	557	520	70	195	3	225	40	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
80CY7-A-55	B160L-2	18.5	600	1025	1269	95	200	558	708	重合	200	3	280	450	655	25	415	445	240	10	80	160	195	80	160	195	4-18	4-18	4-18
800YZ-A-70	B180-2	22	730	1170	1404	38	211	656	745	重合	195	3	300	490	705	30	460	510	240	10	80	160	195	80	160	195	4-18	4-18	4-18
1000Z-A-20	B16001-2	11	600	1000	1246	8.S	202	575	668	重合	200	3	260	420	590	30	415	445	240	垂合	100	170	210	100	170	210	4-18	4-18	4-18
1000Z-A-40	B1600-2	22	730	1170	1537	64	355	789	745	55	195	3	300	S10	910	30	460	510	240	102	100	170\|	210	100	170	210	4-18	4-18	4-18
000Z-A-40	B180L-	22	780	1220	1469	84	213	701	765	合	220	3	360	610	805	25	530	570	240	12	09	170	210	100	170	185	4-18	4-18	4-18
10007-A-65	YB200L1-2	30	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
1000Y7-A-75	B200L1-2	30	780	1320	1566	116	230	743	820	亚合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
500Z--55	B225W-2	45	950	1450	788	30	360	900	885	重合	250	3	390	760	990	30	560	620	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
1500Y7-A-65	B2500-2	55	950	1500	1853	91	360	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
1500Z-A-65A	B2500-4	55	1000	1860	2087	165	470	1150	935	重合	430	2	500	9	1220	40	760	840	290	22	150	240	280	150	240	280	8-23	8-23	4-25
1500YZ-A-80	B2500-2	55	950	1500	1853	91	362	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
20007-A-32	B250-	55	900	1620	2083	165	470	112	53	重含	360	3	440	800	1170	30	710	770	290	30	200	280	315	200	280	315	8-18	8-18	4-25
2000Z-A-63	B2800-	90	1000	1860	2242	210	430	1180	1060	重含	430	2	500	900	1220	40	760	840	330	22	200	295	335	200	295	280	8-23	8-23	4-25
20007-A-65	B315S-4	110	1000	1860	2452	230	430	1180	1270	重含	430	2	535	935	1255	40	760	840	330	22	200	295	335	200	295	280	8-23	8-2	4-25
25007Z-A-32	B2805-4	75	1000	1860	2628	195	875	1604	1031	重含	430	3	470	1110	1290	30	760	840	330	35	250	335	370	250	335	370	12-18	12-18	4-25
2500YZ-A-50	B2800-	90	1000	1860	2604	240	792	1542	1060	重合	430	2	500	1100	1300	40	760	840	330	25	250	350	390	250	350	390	12-23	12-23	4-25
2500Z-A-55	B315S-4	110	1200	2000	2814	210	792	1542	1270	重合	400	2	500	1100	1300	40	900	980	400	25	250	350	390	250	350	390	12-23	12-23	4-25
25007-A-75	E315H	132	1200	2000	3000	195	800	1647	1350	重含	400	3	550	1150	1420	40	900	980	400	24	250	350	390	250	350	390	12-23	2-23	4-25
3000YZ-A-32	YB2800H	90	1000	1850	2803	195	995	1724	1081	重合	430	3	470	1230	1330	30	760	840	330	35	300	395	435	300	395	435	12-23	12-23	4-25
3000Z-A-50	B015S-4	110	1200	2000	2962	170	850	1690	1270	重含	400	2	550	210	1440	40	900	980	400	30	300	400	440	300	400	440	12-23	12-23	4-25
3000Z-H-55	YB315H	132	1200	20	3042	170	850	1690	1350	重合	400	2	550	1210	1440	40	900	980	400	30	300	400	440	300	400	440	12-23	12-23	4-25

CYZ-A自吸油泵安装示意图及使用须知

1、在油泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。

2、泵联轴器必须用螺母紧固好，并所紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。

3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干摩擦，必须使泵的进口高于泵轴中心线。

4、吸入管路的安装应注意：

A、吸入口的安装高度尽量不超过5米，在条件许可时，吸入口的安装高度应尽可能地低于油库最低储油面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高扫舱功能。

B、吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。

C、应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。

D、吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。

5、油泵在安装时，应使泵及管路应有自己的支架，泵体本身不允许承受管路的负荷。

6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。

7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃。

9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Ф12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。

10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
