CB双联、CB-B低压齿轮油泵
- 品牌：壹泵阀
- 型号：CB、CB-B
- 压力/扬程：2.5Mpa
- 工作温度：0℃～80℃
- 连接方式：螺纹
- 产品名称：CB双联、CB-B低压齿轮油泵
- 通径/流量：2.5~125L/min
- 材质：铸钢
- 驱动方式：电动
- 适用范围：适用于机床或其它机械的液压系统。
- 产品概述
- 性能参数
- 尺寸重量
CB、CB-B低压齿轮油泵
CB、CB-B低压齿轮油泵概述
CB-B型齿轮油泵是低压、中小排量系列油泵,它体枳小、重量轻、结构简単、工作 可靠、维护方便、广泛应用于机床液压系统、纺织机械和其它中小型机械作为液压能源和润滑油源。
CB-B型低压齿轮油泵（简称：CB-B齿轮油泵）是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置，在机床或其它机械的液压系统中可作为提供一定流量压力的液压能源。
CB型双联齿轮泵,一轴传动两泵同时供油,泵与泵之间严格分开,不窜油,各泵可独立工作,成为一个单独立的系统。广泛适用于纺织机械的润滑系统中。

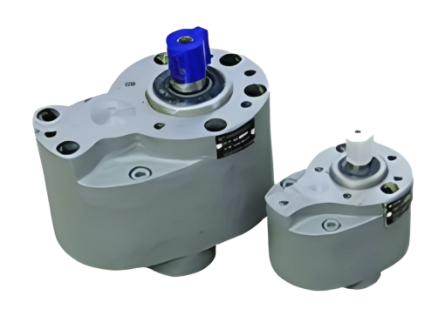

CB-B低压齿轮油泵产品图 CB型双联齿轮泵产品图

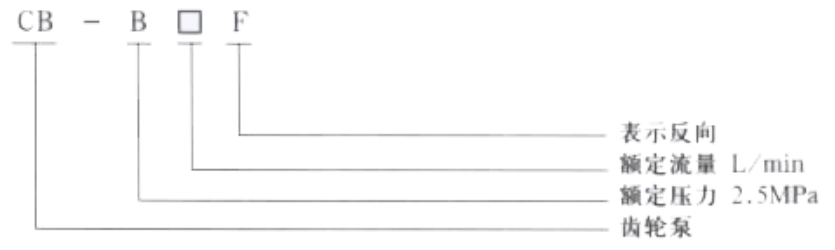

CB、CB-B低压齿轮油泵型号意义
CB、CB-B低压齿轮油泵性能参数
| 型 号 | 流董(升/分) | 压カ(公斤/厘米2) | 转速(转/分) | 容积效率nv% | 重量(公斤) | 驱动功率(千瓦) |
| CB-B2.5 | 2.5 | 25 | 1450 | > 70 | 2.5 | 0.13 |
| CB-B4 | 4 | > 80 | 2.8 | 0.21 | ||
| CB-B6 | 6 | 3.2 | 0.31 | |||
| CB-B10 | 10 | 3.5 | 0.51 | |||
| CB-B16 | 16 | >90 | 5.2 | 0.82 | ||
| CB-B20 | 20 | 5.4 | 1.02 | |||
| CB-B25 | 25 | 5.5 | 1.30 | |||
| CB-B32 | 32 | > 94 | 6.0 | 1.65 | ||
| CB-B40 | 40 | 10.5 | 2.10 | |||
| CB-B50 | 50 | 11.0 | 2.60 | |||
| CB-B63 | 63 | 11.8 | 3.30 | |||
| CB-B80 | 80 | 17.6 | 4.10 | |||
| CB-B100 | 100 | > 95 | 18.7 | 5.10 | ||
| CB-B125 | 125 | 19.5 | 6.50 |

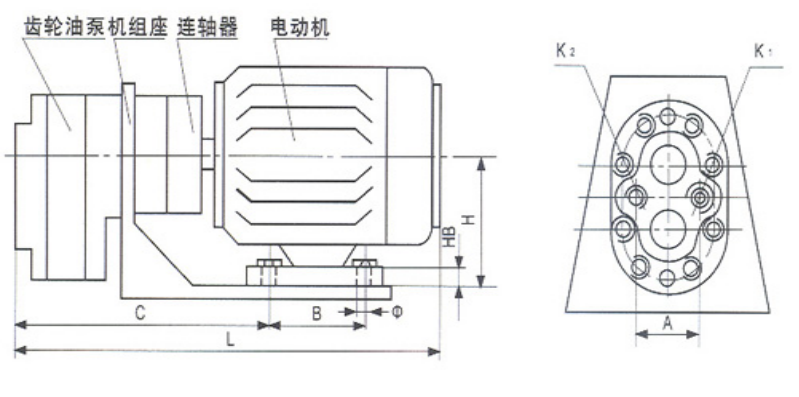

CB-B低压齿轮油泵外形尺寸图
CB-B低压齿轮油泵外形尺寸表
| 型号 | C | L | A | B | ф | HB | H | K1 | K2 | 电动机 | 电机功率 kw |
| CB-B2.5 | 35 | 80 | 7 | 10 | 63 | Z 3/8” | Z 3/8” | JW6324 | 0.25 | ||
| CB-B4 | 160 | 347 | |||||||||
| CB-B6 | 164 | 351 | 90 | 71 | JM7114 | 0.37 | |||||
| CB-B10 | 178 | 359 | 71 | JM7124 | 0.55 | ||||||
| CB-B16 | 212 | 416 | 50 | 100 | 10 | 12 | 90 | Z 3/4” | Z 3/4” | Y90S-4 | 1.1 |
| CB-B20 | 216 | 420 | |||||||||
| CB-B25 | 220 | 449 | 125 | Y90L-4 | 1.5 | ||||||
| CB-B32 | 226 | 455 | |||||||||
| CB-B40 | 243 | 500 | 55 | 140 | 10 | 14 | 100 | z1” | Z 3/4” | Y100L1-4 | 2.2 |
| CB-B50 | 249 | 506 | Y100L2-4 | 3 | |||||||
| CB-B63 | 262 | 532 | 15 | 112 | Y112M-4 | 4 |

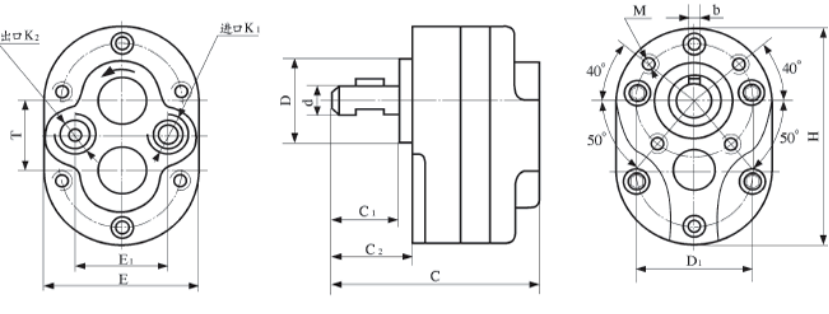

CB双联齿轮泵外形尺寸图
CB双联齿轮泵外形尺寸表
| 型号 | C | E | H | C1 | C2 | D | D1 | d | E1 | T | b | M | K1 | K2 |
| CB2.5 | 79 | 66 | 96 | 25 | 30 | Φ35 | Φ50 | Φ12 | 35 | 30 | 4 | M6 | Z3/8” | Z3/8” |
| CB4 | 82 | |||||||||||||
| CB-B6 | 86 | |||||||||||||
| CB10 | 94 | |||||||||||||
| CB16 | 107 | 90 | 132 | 30 | 35 | Φ50 | Φ65 | Φ6 | 50 | 42 | 5 | M8 | Z3/4" | Z3/4" |
| CB20 | 111 | |||||||||||||
| CB25 | 115 | |||||||||||||
| CB32 | 121 | |||||||||||||
| CB40 | 132 | 102 | 154 | 35 | 40 | Φ55 | Φ80 | Φ22 | 55 | 52 | 6 | M8 | Z1" | Z3/4” |
| CB50 | 138 | |||||||||||||
| CB63 | 144 | |||||||||||||
| CB80 | 158 | 121 | 186 | 45 | 50 | Φ70 | Φ95 | Φ30 | 65 | 65 | 8 | M8 | Z1/4” | Z1" |
| CB100 | 165 | |||||||||||||
| CB125 | 174 |
CB、CB-B低压齿轮油泵使用与维修
油泵工作介质的运动粘度应为20-30cst，使用油温为10℃~50℃。工作介质要清洁无污物，进油口应装有过滤精度为40微米左右的的过滤器。使用时若发现吸不上油或流量不足，则应检查油泵旋转方向及过滤器、管道和接头。不能调压时，应检查系统溢流阀压力表及泵内部磨损情况，油泵驱动轴不应受径向力和轴向力并保持与传动轴同心。
