DY卧式多级油泵

品牌：壹泵阀
型号：DY
压力/扬程：50~1153米
工作温度：-20℃～105℃
连接方式：法兰

产品名称：DY卧式多级油泵
通径/流量：6.3~96吨/每小时
材质：铸铁
驱动方式：电动、多级
适用范围：油品及类似于油品的介质。

产品概述
性能参数
尺寸重量

DY卧式多级油泵

DY卧式多级油泵产品概述

DY型卧式多级油泵系列泵系卧式单吸多级分段式离心泵（简称：DY卧式多级油泵），采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点，可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于其它液体之用(含杂质量小于1%,颗粒度小于0.1毫米)。通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统等部分材质或零部件功能，适用于输送热水、油类、腐蚀性或含磨料的介质等。

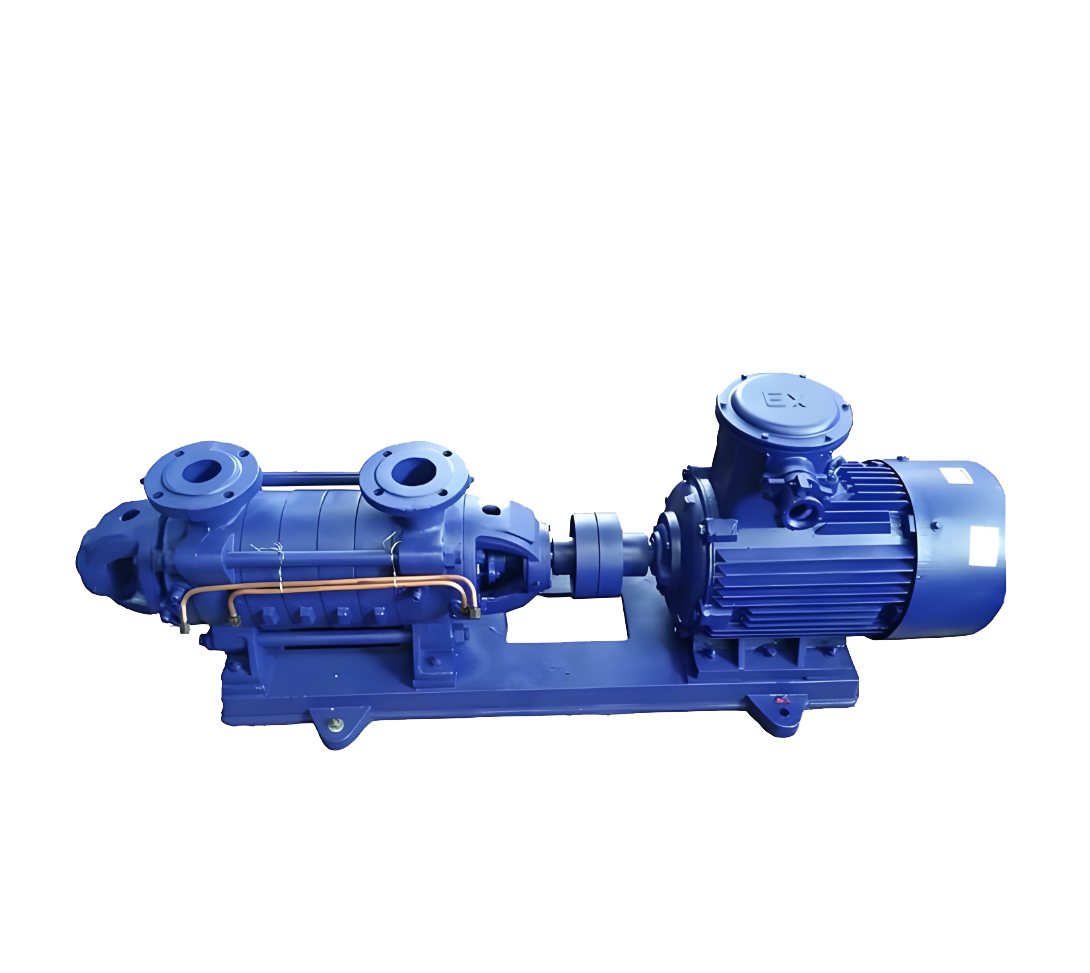

DY卧式多级油泵产品图

DY卧式多级油泵性能范围:

流量：6.3~960吨/每小时

扬程：50~1153米

温度：-20℃~105℃

粘度：120 厘泊

各种型号泵的性能参数。详见性能曲线。

DY型卧式多级油泵用于输送不含固体颗粒、温度为－20℃～105℃、粘度小于 120 厘泊的油类和石油产品。

执行标准： D型、DG型、DY型、DF型多级清水离心泵执行标准 GB/T5657-1995《离心泵技术条件Ⅲ类》。MD型执行标准 MT114-2005 煤矿用耐磨离心泵技术条件。

DY卧式多级油泵型号意义说明

例如DY6-25X3

DY代表多级油泵

6代表流量；25代表每级泵的扬程；3代表泵的级数。

DY卧式多级油泵结构说明

D、DF、DY 、DM、DG型泵系卧式、单吸、分段式多级离心泵。在 D 、MD型的吸入口为水平方向，吐出口为垂直向上；DG、DF、DY 型泵的吐出口和吸入口（仅 DF155-30 的吸入口为水平方向）均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段、轴承体等泵壳体部分联结成一体。用户应根据泵的扬程选择泵的级数。

DY型卧式多级油泵系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定，每增加一级叶轮也将随之增加一个。轴上零件用平键和轴螺母坚固使之与轴成为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

DY型卧式多级油泵的吸入段、中段、吐出段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。定子部分主要由吸入段、中段、吐出段、导叶、填料函体等分别用拉紧螺栓和螺母联成一体。

轴的密封形式有机械密封和填料密封两种。

D 型泵大多采用填料密封，DF、DY、GD、DM型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。上海美言壹泵阀生产的该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。本系列的卧式多级离心泵为两端支承。壳体部分是节段式。泵的传动方式是通过弹性联轴器与电动机联接。泵的旋转方向，从驱动端看泵，为顺时针方向旋转。泵的结构说明参见图1和图2。

DY卧式多级油泵结构图

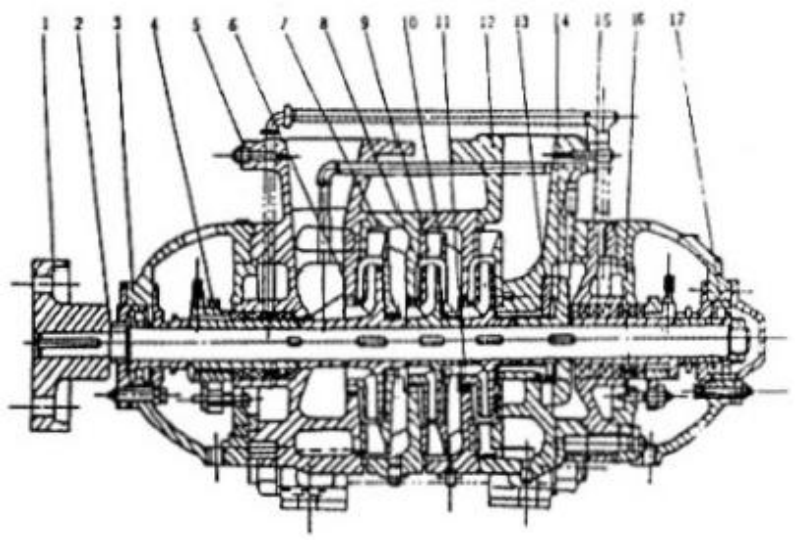

外形结构图零部件名称：1-柱销弹性联轴起2-轴3-滚动轴承部件4-水冷填料压盖5-吸入段6-密封环7-中段8-叶轮9-导叶10-导叶套11-螺栓12-排出段13-平衡套(环)14-平衡盘15-填料函体16-水冷室盖17-轴承

DY卧式多级油泵的密封

a 吸入段、中段、吐出段之间的静止结合面用纸垫或O 型圈来密封。

b.泵各级间采用节流密封。

c.泵的两侧轴封采用软填料密封。可根据用户要求，采用机械密封。

d.采用挡水圈挡水，防止水进入轴承。

4.轴承部分

整个转子由轴两端的圆柱滚子轴承来支承。轴承采用油脂润滑。

D 、MD420-93,D 、DG 、MD155-67和D 、DG 、MD85-67等泵也可以根据用户要求采用滑动轴承来支承，采用稀油润滑，并用油环进行自润滑。

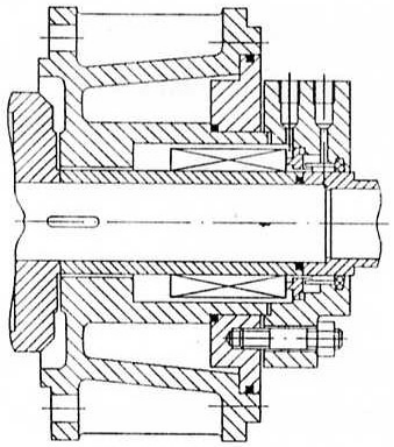

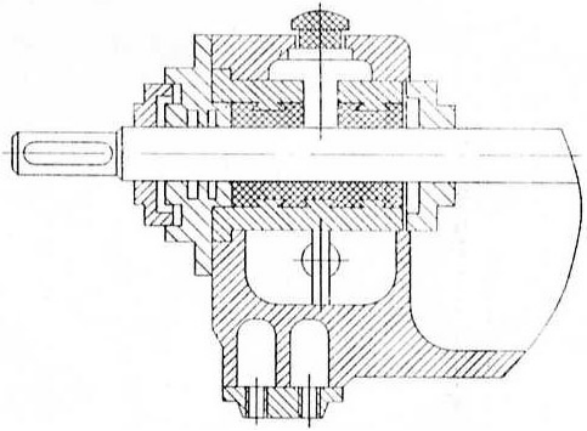

机械密封结构图滑动轴承结构图

DY卧式多级油泵的装配与检测

本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。诸如叶轮出口中心与导叶进口中心的对准，泵的转子部分与定子部分的各个密封间隙大小及均匀等。装配时应按图纸的技术要求。方能保证装配质量。

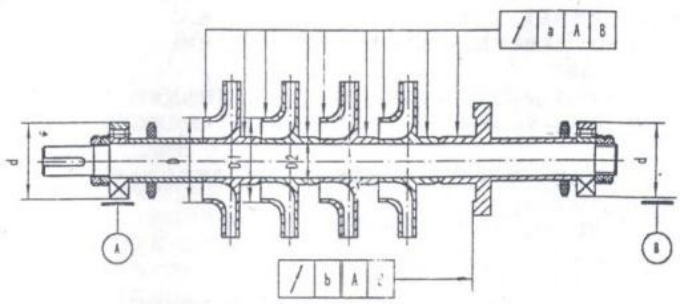

1.转子部件以两轴承为支承分别测量叶轮口环、叶轮挡套(或叶轮后脐子)、平衡挡套和轴套的圆跳动值a 及平衡盘端面的跳动值b 应符合转子结合部图纸的要求。

2.定子部件测量转子轴向串量、平衡环(套)的端面跳动值，应符合总装图的要求。

3.装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。

DY卧式多级油泵故障、原因及解决方法

故障	原因	解决方法
.水泵不吸水、压力表及其真空表的指针剧烈跳动	注入水泵的水不够，进入管与仪表等处漏气。	再往水泵内注水，拧紧堵塞漏气处。
2.水泵不吸水、真空表表示高度真空。	底阀没有打开或已淤塞、吸水管阻力太大、吸水高度太大。	校正或更改底阀、清洗或更换吸水管、减低吸水高度。
B.看压力表水泵出口处是有压力而水泵不出水	出水管阻力太大、旋转方向不对、叶轮淤塞、或损坏水泵、转速不够。	检查或缩短水管及检查电机取下水管接头、清洗或更换叶轮提高转速。
4.流量不足	水泵淤塞、密封环磨损过多、转速不足。	清洗水泵及管子更换密封环提高转速。
5.水泵消耗的功率过大。	填料压盖太紧、填料室发热、叶轮磨损、水泵供水量增加。	拧松填料压盖或更换填料、更换叶轮。增加出水管阻力关出口阀门来减少流量。
6.水泵内部声音反常、水泵不上水。	流量太大、吸水管内阻力过大、吸水高度过大、在吸水处有空气渗入、所输送液体温度过高。	增加出水管内的阻力以减低流量。检查吸水管和底阀、减少吸水高度、拧紧堵塞漏气处。
7.水泵振动。	泵轴与电机轴线不在同一条中心线上。脏物或水浸入轴承。	把水泵和电机的轴中心线对准，清洗轴承更换润滑油。
8.轴承过热。	润滑脂干固或脏了，水泵轴与电机轴不在同一条中心线上。	检查或清洗轴承体更换润滑脂把轴中心对准。
9.平衡水中断，平衡室发热。电机功率增加。	水泵在大流量低扬程运转，平衡盘与平衡板产生研磨。	关小出口闸阀至设计工况运转，拆卸平衡盘进行检修。

DY卧式多级油泵性能参数表1

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY6-25	2	3.75	51	2950	33	1.54	2	3	Y100L-2
		6.3	50		45	1.84	2
		7.5	49		47	2	2.5
	3	3.75	76.5	2950	33	2.4	2	5.5	Y132S2-2
		6.3	75		45	2.8	2
		7.5	73.5		47	3	2.5
	4	3.75	102	2950	33	3.1	2	7.5	Y132S2-2
		6.3	100		45	3.7	2
		7.5	98		47	4	2.5
	5	3.75	127.5	2950	33	3.8	2	7.5	Y132S2-2
		6.3	125		45	4.6	2
		7.5	122.5		47	5	2.5

DY卧式多级油泵性能参数表2

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY6-25	6	3.75	153	2950	33	4.6	2	11	Y160M1-2
		6.3	150		45	5.5	2
		7.5	147		47	6	2.5
	7	3.75	178.5	2950	33	5.4	2	11	Y160M1-2
		6.3	175		45	6.5	2
		7.5	171.5		47	7	2.5
	8	3.75	204	2950	33	6.1	2	15	Y160M2-2
		6.3	200		45	7.2	2
		7.5	196		47	8	2.5
	9	3.75	229.5	2950	33	6.8	2	15	Y160M2-2
		6.3	225		45	8.3	2
		7.5	220.5		47	9	2.5
	10	3.75	255	2950	33	7.7	2	18.5	Y160L-2
		6.3	250		45	9.2	2
		7.5	245		47	10	2.5
	11	3.75	280.5	2950	33	8.4	2	18.5	Y160L-2
		6.3	275		45	10.2	2
		7.5	269.5		47	11	2.5
	12	3.75	306	2950	33	9.2	2	18.5	Y160L-2
		6.3	300		45	11.1	2
		7.5	294		47	12	2.5
DY12-25	2	7.5	56.4	2950	44	2.62	2	5.5	Y132S1-2
		12.5	50		54	3.15	2
		15	46		53	3.55	2.5
	3	7.5	84.6	2950	44	3.93	2	7.5	Y132S2-2
		12.5	75		54	4.73	2
		15	69		53	5.32	2.5
	4	7.5	112.8	2950	44	5.24	2	11	Y160M1-2
		12.5	100		54	6.3	2
		15	92		53	7.09	2.5
	5	7.5	141	2950	44	6.55	2	11	Y160M1-2
		12.5	125		54	7.88	2
		15	115		53	8.86	2.5

DY卧式多级油泵性能参数表3

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY12-25	6	7.5	169.2	2950	44	7.85	2	15	Y160M2-2
		12.5	150		54	9.46	2
		15	138		53	10.64	2.5
	7	7.5	197.4	2950	44	9.16	2	15	Y160M2-2
		12.5	175		54	11	2
		15	161		53	12.41	2.5
	8	7.5	225.6	2950	44	10.47	2	18.5	Y160L-2
		12.5	200		54	12.61	2
		15	184		53	14.18	2.5
	9	7.5	253.8	2950	44	11.78	2	18.5	Y160L-2
		12.5	225		54	14.18	2
		15	207		53	15.95	2.5
	10	7.5	282	2950	44	13.09	2	22	Y180M-2
		12.5	250		54	15.76	2
		15	230		53	17.73	2.5
	11	7.5	310.2	2950	44	14.4	2	22	Y180M-2
		12.5	275		54	17.34	2
		15	263		53	19.5	2.5
	12	7.5	338.4	2950	44	15.7	2	30	Y200L1-2
		12.5	200		54	18.9	2
		15	276		53	21.3	2.5
DY25-30	2	15	68	2950	50	5.56	2.2	11	Y160M1-2
		25	60		62	6.58	2.2
		30	55		63	7.14	2.6
	3	15	102	2950	50	8.33	2.2	15	Y160M2-2
		25	90		62	9.88	2.2
		30	82.5		63	10.7	2.6
	4	15	136	2950	50	11.11	2.2	18.5	Y160L-2
		25	120		62	13.1	2.2
		30	110		63	14.26	2.6
	5	15	170	2950	50	13.89	2.2	22	Y180M-2
		25	150		62	16.47	2.2
		30	137.5		63	17.83	2.6

DY卧式多级油泵性能参数表4

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY25-30	6	15	204	2950	50	16.67	2.2	30	Y200L1-2
		25	180		62	19.77	2.2
		30	165		63	21.4	2.6
	7	15	272	2950	50	19.44	2.2	30	Y200L1-2
		25	210		62	23.1	2.2
		30	192.5		63	24.96	2.6
	8	15	272	2950	50	22.22	2.2	37	Y200L2-2
		25	240		62	26.4	2.2
		30	220		63	28.53	2.6
	9	15	306	2950	50	25	2.2	37	Y200L2-2
		25	300		62	29.65	2.2
		30	247.5		63	32.1	2.6
	10	15	340	2950	50	27.8	2.2	45	Y225M-2
		25	300		62	32.9	2.2
		30	275		63	35.7	2.6
DY25-50	2	15	103	2950	44	9.55	2.4	18.5	Y160L-2
		25	100		54	12.6	2.7
		28	96		54	13.56	2.8
	3	15	154.5	2950	44	14.35	2.4	30	Y200L1-2
		25	150		54	18.92	2.7
		28	144		54	20.35	2.8
	4	15	206	2950	44	19.14	2.4	30	Y200L1-2
		25	200		54	25.23	2.7
		28	192		54	27.13	2.8
	5	15	257.5	2950	44	23.92	2.4	37	Y200L2-2
		25	250		54	31.54	2.7
		28	240		54	33.91	2.8
	6	15	309	2950	44	28.71	2.4	45	Y225M-2
		25	300		54	37.85	2.7
		28	288		54	40.69	2.8
		28	336		54	47.5	2.8

DY卧式多级油泵性能参数表5

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY25-50	7	15	360.5	2950	44	33.49	2.4	55	Y250M-2
		25	350		54	44.16	2.7
		28	336		54	47.5	2.8
	8	15	412	2950	44	38.27	2.4	75	Y280S-2
		25	400		54	50.24	2.7
		28	384		54	54.26	2.8
	9	15	463.5	2950	44	43.06	2.4	75	Y280S-2
		25	450		54	56.77	2.7
		28	432		54	61.04	2.8
	10	15	515	2950	44	47.84	2.4	75	Y280S-2
		25	500		54	63.08	2.7
		28	480		54	67.82	2.8
	11	15	566	2950	44	52.58	2.4	90	Y280M-2
		25	550		54	63.69	2.7
		28	528		54	74.6	2.8
	12	15	618	2950	44	57.41	2.4	110	Y315S-2
		25	600		54	75.69	2.7
		28	576		54	81.38	2.8
DY46-30	2	30	68	2950	64	8.68	2.4	15	Y160M2-2
		46	60		70	10.74	3
		55	54		68	11.89	4.6
	3	30	102	2950	64	13.02	2.4	22	Y180M-2
		46	90		70	16.11	3
		55	81		68	17.84	4.6
	4	30	136	2950	64	17.36	2.4	30	Y200L1-2
		46	120		70	21.48	3
		55	108		68	23.79	4.6
	5	30	170	2950	64	21.7	2.4	37	Y200L2-2
		46	150		70	26.85	3
		55	135		68	29.74	4.6
	6	30	204	2950	64	26.04	2.4	45	Y200L2-2
		46	180		70	32.21	3
		55	162		68	35.68	4.6

DY卧式多级油泵性能参数表6

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY46-30	7	30	238	2950	64	30.38	2.4	45	Y225M-2
		46	210		70	37.58	3
		55	189		68	41.63	4.6
	8	30	274	2950	64	34.72	2.4	55	Y250M-2
		46	240		70	42.95	3
		55	216		68	47.58	4.6
	9	30	306	2950	64	39.06	2.4	75	Y250M-2
		46	270		70	48.32	3
		55	243		68	53.53	4.6
	10	30	430	2950	64	43.4	2.4	75	Y280S-2
		46	300		70	53.69	3
		55	270		68	59.47	4.6
DY46-50	2	28	111	2950	53	16.8	2.5	30	Y200L1-2
		46	100		63	19.9	2.5
		50	92		63.2	21.5	3
	3	28	172.5	2950	53	24.8	2.5	37	Y200L2-2
		46	150		63	29.9	2.5
		50	144		63.2	31	3
	4	28	230	2950	53	33.1	2.5	45	Y225M-2
		46	200		63	39	2.5
		50	192		63.2	41.3	3
	5	28	287.5	2950	53	41.4	2.5	55	Y250M-2
		46	250		63	49.8	2.5
		50	240		63.2	51.6	3
	6	28	345	2950	53	49.6	2.5	75	Y280S-2
		46	300		63	59.7	2.5
		50	288		63.2	61.9	3
	7	28	402.5	2950	53	57.9	2.5	90	Y280M-2
		46	350		63	69.7	2.5
		50	336		63.2	72.2	3
	8	28	460	2950	53	66.2	2.5	90	Y280M-2
		46	400		63	79.6	2.5
		50	384		63.2	82.6	3

DY卧式多级油泵性能参数表7

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DY46-50	9	28	517.5	2950	53	74.4	2.5	110	Y315S-2
		46	450		63	89.6	2.5
		50	432		63.2	92.9	3
	10	28	575	2950	53	82.7	2.5	132	Y315M1-2
		46	500		63	99.5	2.5
		50	480		63.2	103.2	3
	11	28	632.5	2950	53	91	2.5	132	Y315M1-2
		46	550		63	109.5	2.5
		50	528		63.2	113.5	3
	12	28	690	2950	53	99.3	2.5	132	Y315M1-2
		46	600		63	119.4	2.5
		50	576		63.2	123.9	3

备注：由于网站页面受到空间的限制更多数据不能全部对应呈现，如果您需要更加完善的产品技术参数表或其他产品图纸等数据，请直接联系我司销售人员免费索取，谢谢！

DY卧式多级油泵外形尺寸图

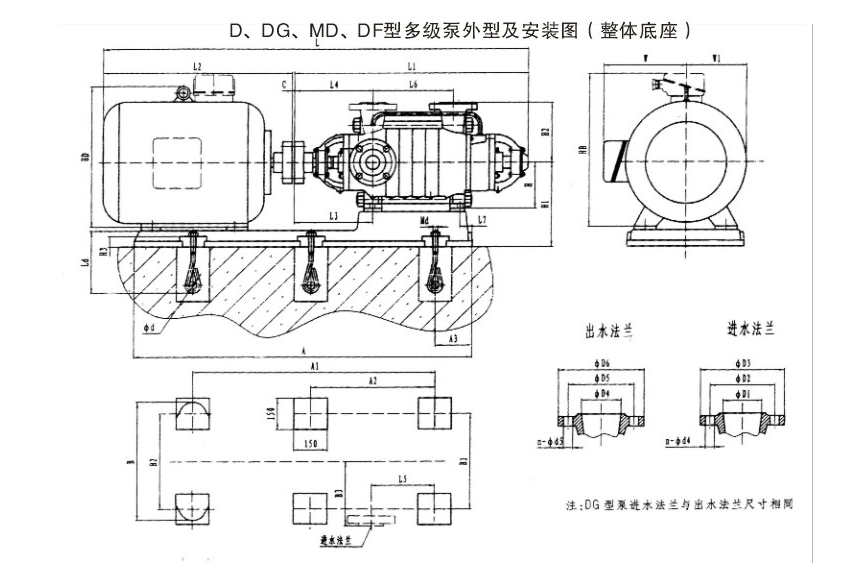

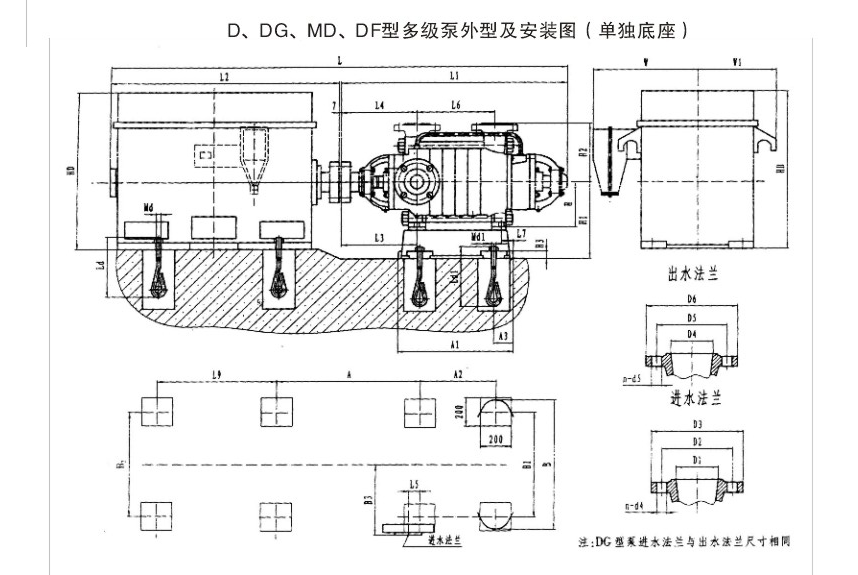

DY卧式多级油泵外型及安装尺寸表

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	FD	FB	H	H	H2	H3	B	B1	B2	B8	L5	Ld	N-Md	Di	D2	D3	n-d4	D4	D5	D6	n-d5	咖KW	型号	w\| W1
D、、DY、DG、MD、DF8-25	3	900	600	0	50	1172	695	475	265	265	180	60	315	470	50	215	170	30	440	390	390	170	95	350	4-20	40	100	130	4-13.5	40	110	150	4-17.5	5.5	Y18281-2	210	135
	4	985	660	0	50	222	745	475	265	265	230	110	316	470	150	216	170	30	440	390	390	170	196	350										7.5	Y13282-2	210	135
	5	985	650	0	50	272	795	475	265	265	280	60	315	470	150	215	170	30	440	300	390	170	196	950										75	Y13282-2	210	135
	6	1206	785	0	245	1452	845	605	265	265	390	110	386	590	150	2356	170	30	486	436	435	170	200	360										11	Y160M1-2	256	162.5
	7	1205	785	0	246	1502	895	606	265	265	380	60	386	530	150	235	170	30	486	436	4356	170	200	350										11	Y160M1-2	256	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	9	1306	836	0	296	1602	995	605	265	265	480	60	386	530	150	236	170	30	485	436	436	170	250	360										15	Y160M2-2	256	162.5
	10	500	986	0	870	1697	1045	650	265	266	530	160	386	580	150	285	170	85	486	436	435	170	325	350										18.5	Y160L-2	256	162.5
	11	500	935	0	370	747	095	850	265	265	580	110	385	530	150	235	170	35	485	435	435	170	325	350										18.5	Y160L-2	255	162.5
	12	1500	936	0	370	1797	145	650	265	265	690	60	386	530	50	235	170	35	486	436	436	170	325	350										18.5	Y160L-2	255	162.5

D、DY、DG、MD、DF12-25																									4-20	50	110	140	4-13.5	40	110	150	4-17.5
	3	900	600	0	50	1173	695	475	265	265	180	60	315	470	150	215	170	30	440	390	390	170	95	350										7.5	Y13282-2	210	135
	4	1080	710	0	65	358	745	606	265	266	230	55	386	530	150	215	170	30	480	430	430	170	125	350										11	Y160M1-2	256	162.5
	5	1105	730	0	205	403	795	806	265	265	280	60	386	530	150	230	170	30	480	430	430	170	140	350										11	Y160M1-2	256	162.5
	6	1205	780	0	245	1453	845	605	265	265	330	105	386	530	150	230	170	30	485	435	435	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	8	340	890	0	315	598	945	805	265	265	430	105	385	530	150	230	170	30	485	435	435	170	225	350										18.5	Y160L-2	255162.5
	9	1340	890	0	315	1648	995	605	265	265	480	55	386	530	150	230	170	30	486	435	435	170	225	350										18.5	Y160L-2	255162.5
	10	450	890	0	345	1718	1045	670	265	265	530	110	430	565	150	265	170	30	525	400	465	170	300	350										22	Yi80M-2	286	180
	11	1450	890	0	345	768	095	670	265	265	580	60	430	565	150	265	170	30	525	400	465	170	300	350										22	Y180M-2	285	180
	12	1585	980	0	300	1923	1145	775	265	265	830	60	475	625	50	280	170	35	550	390	500	170	305	350										30	Y200L1-2	310	200

DY卧式多级油泵外型及安装尺寸表2

尺寸型级号\数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号\数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	HID	HB	H	H1	H2	H3	B	B1	B2	B3	L5	Ld	N-Md	D1	D2	D3	n-d4	D4	D5	D6	n-d5	功率KW	型号	W W1
D、DG、DY、MD、DF25-50	3	1320	875	0	215	1611	987	670	320.5	368	243	62	430	565	210	298	270	35	540	470	470	300	1246	350	4-20	80	50 DG 170	190 DG 215	4-175	80	170	215	8-22	22	YI80M-2	285	180
	4	1440	900	0	280	1776	997	775	320.5	868	305	127	476	625	210	305	270	85	57b	605	605	801	1846	350										80	Y200L1-	310	200
	5	1440	900	0	280	1838	1057	775	320.5	353	365	62	475	625	210	305	270	35	575	505	505	300	1845	350										37	Y200L2-	310	200
	6	1530	1100	0	300	1838	1117	815	9205	36	425	62	530	670	210	320	270	35	620	470	550	300	219.5	350										45	Y225M-2	345	225
	7	1685	1100	0	300	2111	1177	980	3205	858	485	62	575	770	210	365	270	86	670	470	600	300	159.5	350										56	Y250M-2	384	247.5
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350										75	Y2808-2	410	2775
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350					DG 8-22					75	Y2808-2	410	2775
	9	1838	1300	0	320	230	1297	1000	320.5	353	606	27	640	830	210	36	270	35	725	470	656	300	4448	350										76	Y2808-2	410	2775
	10	1935	1800	0	920	2361	1857	1000	320.5	858	665	62	640	880	210	88	270	85					生	出										75	Y2808-2	410	2775
	11	1995	1420	710	350	2421	1417	1000	320.5	358	725	127	640	830	210	380	270	35	725	470	655	300	5345	350	6-20									90	Y280M-2	410	2775
	12	1996	1420	710	350	2581	1477	1050	320.5	358	786	62	640	830	210	360	270	35	725	470	656	300	5346	350										90	Y280M-2	410	277.5

D、DG、DY、DG46-30	2																								4-27	80	150	90	4-17.5	65	145	185	8-17.5
	3	1160	845	0	150	152	845	672	315	330	230	62	430	565	210	260	210	35	530	460	460	210	172	500										22	Y180M-2	285	180
	4	1360	910	0	210	169	910	77	815	330	295	127	475	625	210	280	210	85	580	460	506	210	242	500										30	Y200L₁-2	310	200
	5	1360	910	0	210	1756	975	777	315	330	380	62	447	625	210	200	210	35	580	460	505	210	242	500										37	Y200L2-	310	200
	6	1432	935	0	290	821	1040	777	315	330	425	62	475	625	210	260	210	35	580	460	505	210	227	500										37	Y200L2-	310	200
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	8	1820	1130	0	240	2106	1170	982	315	330	556	127	575	广U	忆U	34L	210	35	660	460	500	210	472	500										55	Y250M-2	384	247.5
	9	1820	1130	0	240	217	1235	932	315	330	620	62	575	770	210	340	210	35	660	460	590	210	472	500										56	Y250M-2	384	247.5
	10	1897	1145	0	405	2806	1300	1002	815	330	686	62	640	830	210	386	210	86	720	460	650	210	870	500										75	Y2808-2	410	277.5
	11
	12

DY卧式多级油泵外形尺寸图（单独底座）

DY卧式多级油泵外型及安装尺寸(单独底座)

尺寸型级号数		外形及安装尺寸 ( H B 尺寸为防爆电机高度 )																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	L9	d	FD	HB	H	FL	E	ES	B	B	B2	B3	L5	4ME	Ld	ld	4Ma	Di	D2	D8	n-d4	D4	DsD6		n-d5	功KW	型号	wwi
D、DG、DY、MD、DF500-57	2	1221	770	388	180	3416	154	1890	622	591	42	130	900	7	170	125	410	560	550	50	930	S30	630	500	60	36	500	600	86	250	355	405	12-28	250	400	470	12-3	815	Y3654-4	S50	57
	3	1241	770	388	190	3680	1702	1980	2	601	574	130	1000	7	1330	1280	410	560	560	50	930	830	710	500	60	36	500	600	36									885	Y4003-4	850	57
	4	124	920	541	190	3842	1855	1980	629	591	727	130	1000	7	1330	1260	410	560	560	50	930	s90	710	500	60	36	500	600	36									600	Y4006-4	850	57
	5	1261	107	694	80	4196	2002	2180	629	501	880	1sd	1120	7	1475	1160	410	560	560	50	930	880	710	500	60	86	500	600	86									630	Y4505-4	900	566
	6	1261	1230	847	190	4348	2161	2180	29	501	1033	130	1120	7	47	1160	410	560	550	50	930	830	710	500	60	33	500	600	36									710	Y4506-4	90	050
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	8	1261	1595	1153	190	4664	2467	2180	2	601	133	130	112	7	475	1300	410	580	560	50	930	880	10	500	60	33	601	600	36									900	Y4509-4	900	565
	9	1421	1686	1306	190	517	2621	2550	829	591	1492	130	1250		655	1300	410	560	560	50	930	ss0	900	500	60	86	600	600	36									1000	Y5006-4	967	70
	10	1421	1840	458	190	5380	2778	d 2560	e9	501	1646	130	1250	7	1655	1300	410	580	550	50	930	830	900	500	60	36	600	600	36									120	15007-4	985	710
	11	142	998	62	190	5483	292	2550	e29	5e1	1798	130	125	7	1655	1300	410	560	550	50	930	830	900	500	60	36	600	600	36									1250	Y6009-4	96	70

D、DG、DY、MD、DF450-60	2	1194	648	348	150	3544	1645	1800	060	620	478	119	900	7	1170	1280	450	s10	800	50	050	970	630	550	81	M24	400	500	30	300	410	460	12-2	250	400	470	12-3	315	3554-46ky	s00	550
	3	1214	814	514	150	579	8181	980	660	620	64	1ig	1000	7	1330	1260	5	s10	600	50	050	970	710	550	31	MB0	500	500	80									450	Y4003-4Gky)	s50	57
	4	1234	980	680	150	4164	197	2180	660	820	810	11s	u120	7	1475	1160	450	S10	600	50	060	970	800	550	81	M30	500	500	30									630	Y4501-4(Gkyj	900	650
	5	1234	1146	846	50	428	2093	2180	660	620	876	119	1120		47	1300	450	610	600	50	1050	970	90d	550	31	M30	500	500	30									800	Y4508-4Gky)	900	650
	6	123	812	1012	150	444r	2259	280	860	620	114	ug	i120	7	147	180	450	s10	800	50	050	970	800	550	81	MB0	500	500	30									900	Y4504-46kj)	900	650
	7	1394	1478	1178	150	498		2550	68	620	1308	119	1250	7	1656	1300	450	S10	600	50	1050	970	900	550	31	M36	600	500	30									1120	5002-46kyj	965	70
	8	139	64	134	50	5149	2591	2550	680	620	1474	u8	1250	7	1655	1300	450	610	600	50	050	97d	900	550	31	M96	600	500	80									1250	5008-4aj	965	710
	9	1394	1810	1510	150	3314	2757	2550	660	20	1640	119	1250	7	1656	1300	450	310	600	50	1050	970	900	550	31	M6	800	500	30									1400	Y5004-4Gky)	968	710

DY卧式多级油泵外型及安装尺寸(单独底座)2

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	LI	L2	L3	L4	L6	L7	I9	g	HD	HB	H	HI	H2	HB	B	B1	E2	B3	L5	4M	Ld	ld	4-Mi	Dl	D2	D9	n-d4	D4	D5	D6	n-d5	功KW	型号	W	w
D、、DG、DY、MD、DF300-150																														300	370	25	12-90	175	320	477	-4812

	5		988	670	158		2240		758	746	715	130		7			380	500	650	100	1170	900	\	650	24			650	40
	6	\	1101	785	158	\	2966		768	746	830	130		7	\		380	680	660	100	1170	900		650	24			650	40
	7		121	900	158		2470		768	746	945	130		7			380	580	650	00	1170	900		650	24	\		650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	9	\	1448	1130	158		2700		758	746	117	130 中		7			380	580	650		1170	980	\	650	24			650	40
	10		1561	1245	158		28LF		6	746	129	L80		7			380	580	550		1170	0		650	24			650	40
	11		1678	138	158		2930		58	746	1405	30		7			380	580	650		1170	900		650	24			G50	40											来


D、DG、DY、MD、DF450-60																														250	355	405	8-26	250	400	470	12-3
	3	124	770	388	190	3580	1702	1980	329	591	574	130	100	7	1330	1040	410	560	550	50	930	830	710	500	60	30	500	600	36									855	Y4008-4	950	575
	4	1241	920	541	190	3842	186	1980	2	501	727	130	1000		1831	1160	410	560	560	50	980	380	710	500	60	30	500	600	36									500	Y4006-4	850	575
	5	1231	107	694	190	-1197	2008	2180	829	501	880	B1	112		1457	1160	410	560	550	50	930	830	800	500	60	30	00	000	38									630	Y4505-4	900	565
	6	126	1230	847	180	生强	216	218	629	591	1033	130	1121		457	1160	40	560	550	50	980	830	800	500	60	30	500	600	36									710	Y4506-4	900	565
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	8	1251	1537	1158		内	40	218	L	5	1338	130	112		457	1300	410	560	550	50	930	330	800	500	60	30	500	600	36									900	Y4509-4	900	565
	9	1421	1685	1306	190	517	2620	2550	622	591	1492	130	1250		1655	1300	410	560	50	50	8350	5SL	900	500	60	30	600	600	36									1000	Y5006-4	965	710
	10	142	1840	145	190	5830	E778	2550	29	501	1645	130	125	7	1666	1300	410	560	C	50	980	330	900	500	60	80	500	600	36									1120	Y5007-4	96	71

您还可能对以下产品感兴趣
