2SK两级水环真空泵
- 品牌：壹泵阀
- 型号：2SK、2SK-P1
- 压力/扬程：极限真空-0.97~-0.99Mpa
- 工作温度：0℃～40℃
- 连接方式：法兰
- 产品名称：2SK两级水环真空泵
- 通径/流量：抽气量：0.28~30立方米/每分钟
- 材质：铸铁
- 驱动方式：电动
- 适用范围：广泛用于食品、纺织、化工、医药和冶金工业及电子领域的中空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
- 产品概述
- 性能参数
- 尺寸重量
2SK两级水环真空泵
2SK两级水环真空泵用途及适用范围
2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
它被广泛用于食品、纺织、化工、医药和冶金工业及电子领域的中空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
具有高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列用于吸入压力低于-0.08Mpa的工况条件，2SK-P1系列使用于吸入压力低于-0.096Mpa的工况条件。

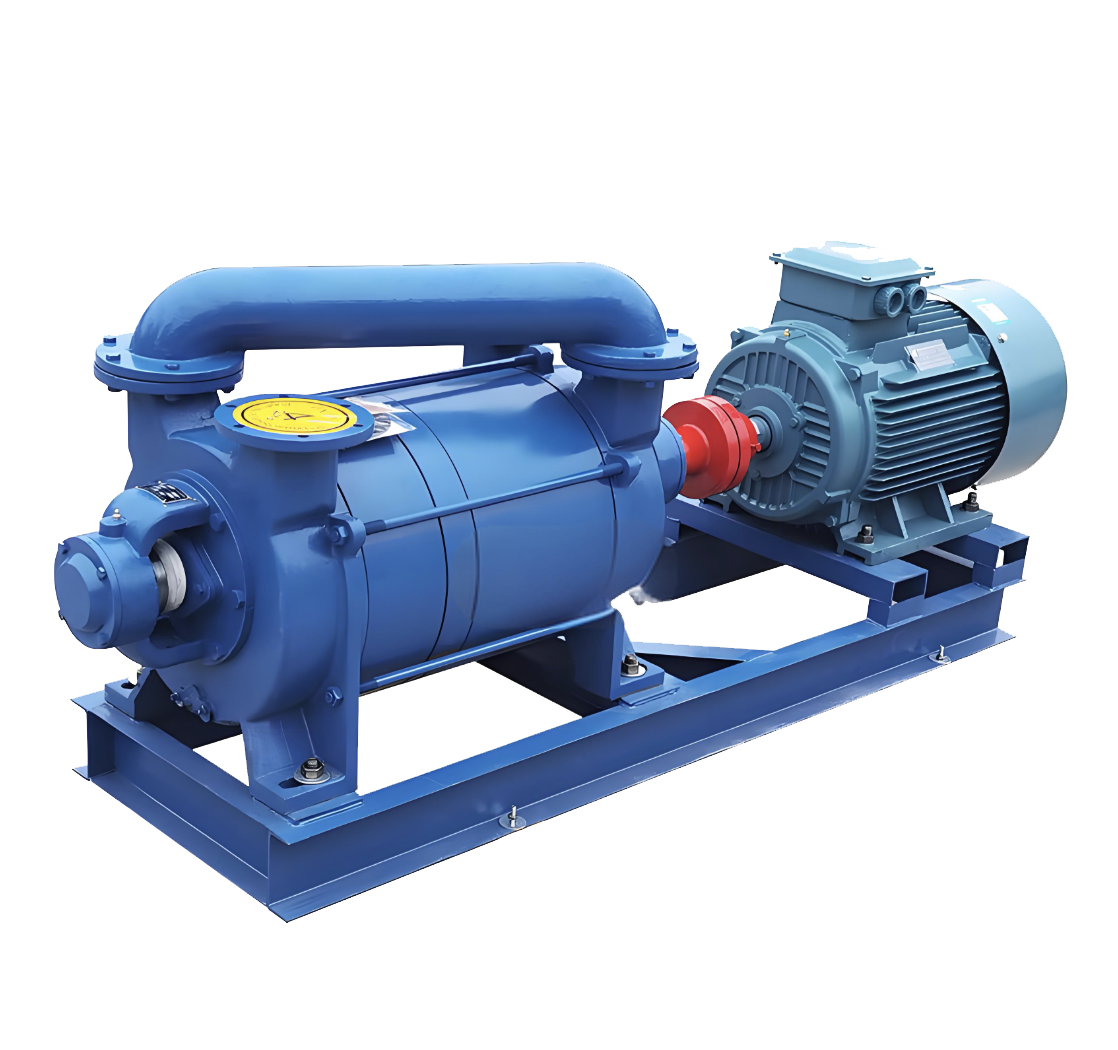

2SK两级水环真空泵产品图
2SK两级水环真空泵主要技术参数表
| 型号 | 抽气量（m3/min） | 极限真空 （Mpa） | 电力功率 （KW） | 转速 （r·p·m） | 供水量 （L/min） | 吸入口径 （mm） | 排出口径 （mm） | 泵重（包括电机） （Kg） |
| 最大气量Max | ||||||||
| 2SK-1.5 | 1.5 | -0.097 | 4 | 1440 | 10-15 | 40 | 40 | 230 |
| 2SK-3 | 3 | -0.098 | 7.5 | 1440 | 15-20 | 40 | 40 | 320 |
| 2SK-6 | 6 | -0.098 | 15 | 1460 | 25-35 | 50 | 50 | 500 |
| 2SK-12 | 12 | -0.098 | 22 | 970 | 40-50 | 100 | 100 | 800 |
| 2SK-20 | 20 | -0.098 | 45 | 740 | 60-80 | 125 | 125 | 1750 |
| 2SK-30 | 30 | -0.098 | 75 | 740 | 70-90 | 125 | 125 | 1950 |
2SK-P1系列两级水环-大气喷射泵机组主要技术规范表
| 型号 | 抽气量（m3/min） | 极限真空 （Mpa） | 电力效率 （KW） | 转速 (r·p·m) | 供水量 （L/min） | |
| 吸入压力为-0.097Mpa | 吸入压力为-0.098Mpa | |||||
| 2SK-0.4P1 | 0.28 | 0.24 | -0.099 | 2.2 | 2860 | 3~5 |
| 2SK-0.8P1 | 0.56 | 0.48 | -0.099 | 3 | 2880 | 5~8 |
| 2SK-1.5P1 | 1.05 | 0.9 | -0.099 | 4 | 1440 | 10~15 |
| 2SK-3P1 | 2.1 | 1.8 | -0.099 | 7.5 | 1440 | 15~20 |
| 2SK-6P1 | 4.2 | 3.6 | -0.099 | 15 | 1460 | 25~35 |
| 2SK-12P1 | 8.4 | 7.2 | -0.099 | 22 | 970 | 40~50 |
| 2SK-20P1 | 14 | 12 | -0.099 | 37 | 740 | 60~80 |
| 2SK-30P1 | 21 | 18 | -0.099 | 55 | 740 | 70~90 |
注：1、表中所列性能指标是在下列条件下得出：
① 大气压1013mbar
② 水温15℃
③ 空气温度20℃
④ 相对湿度70%
2、供水量为吸入真空-0.06Mpa时的数值，极限真空时可大于此数值。
3、抽气量偏差10%

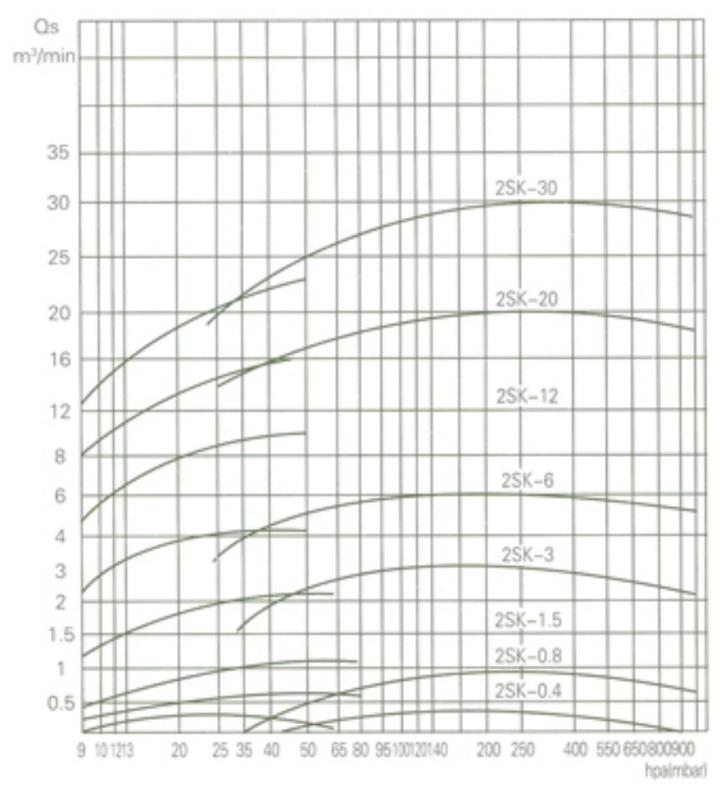

2SK两级水环真空泵性能曲线图

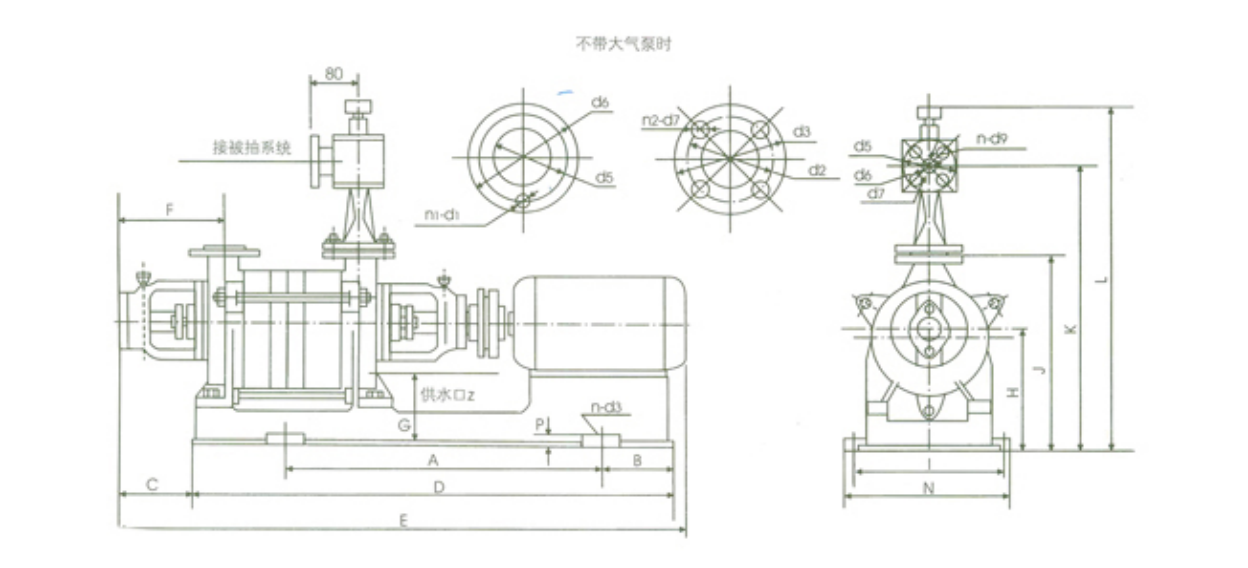

2SK-1.5P1外形及安装尺寸图表
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Z | n | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | d9 | 地脚螺栓 |
| 2SK-1.5P1 | 605 | 125 | 125 | 950 | 1150 | 212 | 144 | 252 | 360 | 404 | 584 | 764 | 255 | 410 | 25 | G1/2″ | 4 | ф140 | ф98 | ф40 | M12 | ф120 | ф92 | ф40 | ф18 | ф14 | M16×400 |

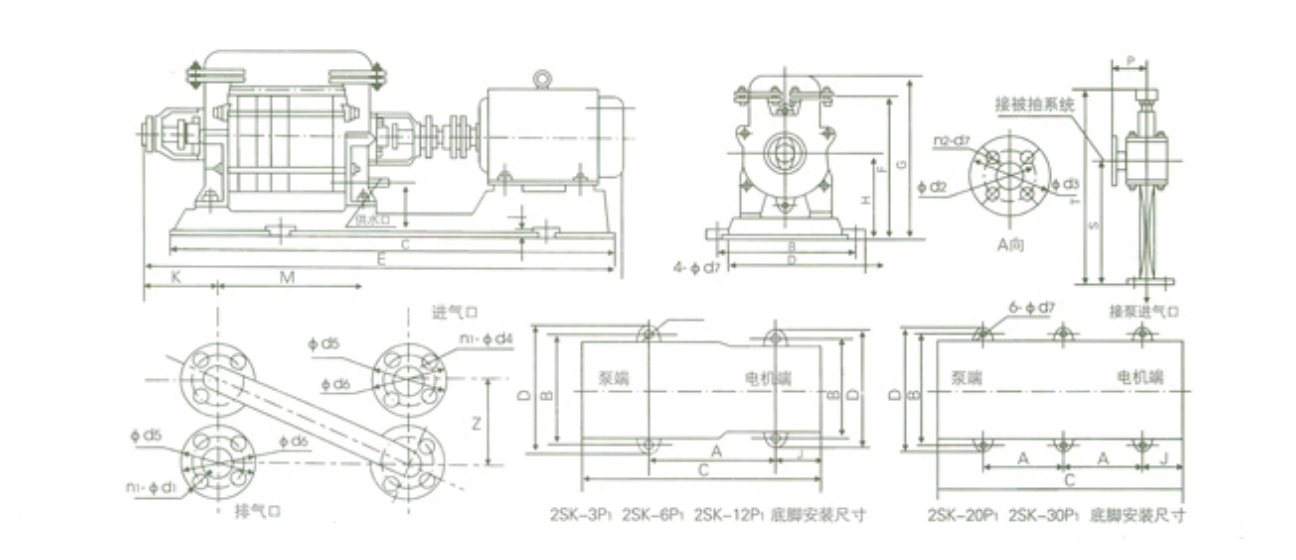

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1外形及安装尺寸图表
| 型号 | A | A1 | B | B1 | C | D | D1 | E | F | G | H | I | J | K | L | M | N | P | S | T | I | n1 | n2 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | 地脚螺栓 |
| 2SK-3P1 | 710 | / | 400 | 400 | 1136 | 460 | 460 | 1346 | 417 | 491 | 265 | 35 | 159 | 214 | 157 | 344 | 162 | 99 | 357 | 570 | G1/2″ | 4 | 4 | 18 | 120 | 152 | 18 | 110 | 150 | 18 | M12×300 |
| 2SK-6P- | 863 | / | 420 | 420 | 1391 | 470 | 470 | 1623 | 500 | 608 | 315 | 30 | 218 | 234 | 183 | 429 | 210 | 99 | 515 | 743 | G1/2″ | 4 | 4 | 18 | 120 | 152 | 18 | 125 | 160 | 18 | M16×400 |
| 2SK-12P1 | 1037.5 | / | 520 | 460 | 1642 | 580 | 580 | 1965 | 615 | 750 | 375 | 30 | 216 | 246 | 183 | 599 | 280 | 120 | 565 | 800 | G1/2″ | 6 | 6 | 14 | 150 | 180 | 14 | 170 | 200 | 15 | M24×3630 |
| 2SK-20P1 | 700 | 725 | 690 | / | 2023 | 750 | / | 2306 | 840 | 1004 | 500 | 30 | 306 | 283 | 225 | 619 | 350 | 180 | 774 | 1022 | G3/4″ | 8 | 6 | 18 | 200 | 235 | 18 | 200 | 235 | 18 | M24×630 |
| 2SK-30P1 | 810 | 775 | 720 | / | 2265 | 780 | / | 2715 | 840 | 1004 | 500 | 30 | 344 | 283 | 225 | 749 | 350 | 180 | 1016 | 1264 | G3/4″ | 8 | 6 | 18 | 200 | 235 | 18 | 200 | 235 | 18 | M24×630 |

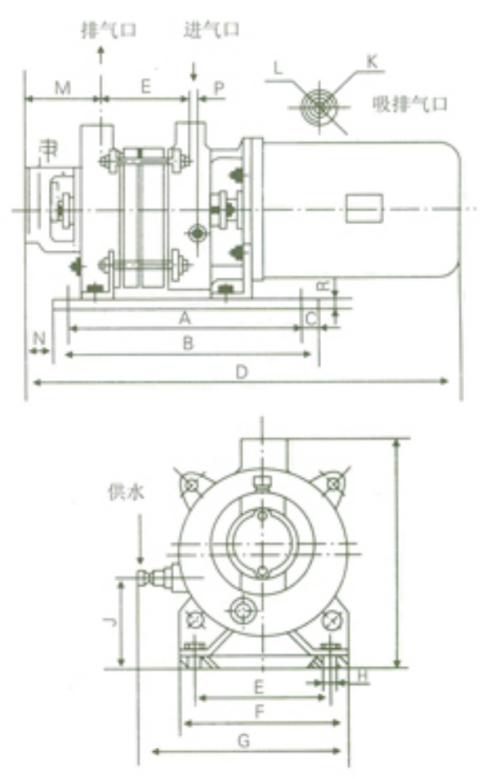

2SK两级水环真空泵外形安装尺寸图
2SK两级水环真空泵外形安装尺寸表
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | R |
| 2SK-0.4 | 310 | 350 | 20 | 590 | 160 | 200 | 235 | ф14 | 280 | 102 | G1″ | 50 | 104 | 36 | 5 | 15 |
| 2SK-0.8 | 335 | 375 | 20 | 660 | 170 | 210 | 260 | ф14 | 280 | 102 | G1″ | 50 | 104 | 36 | 5 | 15 |
