2XZ旋片直联式真空泵
- 品牌：壹泵阀
- 型号：XZ、2XZ
- 压力/扬程：极限真空：10、1.33/6.7*10-2
- 工作温度：50℃
- 连接方式：套管
- 产品名称：2XZ旋片直联式真空泵
- 通径/流量：0.5~8L/S
- 材质：铸铁
- 驱动方式：电动
- 适用范围：不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性 的气体。
- 产品概述
- 性能参数
- 尺寸重量
2XZ旋片直联式真空泵
2XZ旋片直联式真空泵概述
2XZ型旋片直连式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2XZ型旋片直连式真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2XZ型旋片直连式真空泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2XZ-8)和无防止油封漏油污染场地的措施。
2XZ旋片直联式真空泵产品图
2XZ旋片直联式真空泵用途及使用说明
1、泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、2XZ型旋片直连式真空泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性
的气体。
4、泵不得作压缩泵或输送泵用。
5、泵的工作环境:温度5℃~40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续
运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。
9、泵油采用清洁的SY1634-701号真空泵油。
10、泵可在通大气或任何真空度下一次起动、XZ-1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。

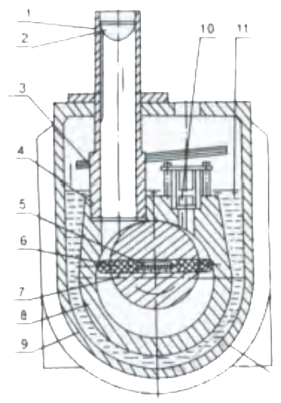

2XZ旋片直联式真空泵结构图及零部件名称
1、进气咀 2、滤 网 3、挡油板 4、进气咀O形密封圈 5、旋片弹簧 6、旋片 7、转子 8、泵身 9、油箱 10、1号真空泵油11、排气阀片
2XZ旋片直联式真空泵技术参数表
| 型 号 | 速 度 (LS) | 极限真空(Pa) | 转 速 (rpm) | 电 压 (V) | 电 功机 率 | 进气口直 径(mm) | 用油量 (L) | 泵 油温 升(℃) | 外形尺寸 | 总重量 (kg) | |||
| 气镇关 | 气镇开 | 长 | 宽 | 高 | |||||||||
| (kw) | |||||||||||||
| XZ-0.5 | 0.5 | 10 | 1400 | 220 | 0.09 | φ7 | 0.18 | +40 | 225 | 110 | 220 | 7.2 | |
| XZ-1 | 1 | 10 | 1400 | 220 | 0.12 | φ10 | 0.25 | +40 | 275 | 110 | 220 | 7.5 | |
| 2XZ-0.25 | 0.25 | 6.7×10- | 220 | 0.12 | φ10 | 0.3 | +40 | 440 | 125 | 224 | 11 | ||
| 2XZ-0.5 | 0.5 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.18 | φ13 | 0.42 | 445 | 125 | 256 | 13 | |
| 2XZ-1 | 1 | 6.7×10~2 | 1.33 | 1400 | 220 | 0.25 | 中19 | 0.4 | +40 | 445 | 125 | 256 | 14 |
| 2XZ-2 | 2 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.37 | 中19 | 0.48 | 478 | 148 | 277 | 20 | |
| 2XZ-4 | 4 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.55 | 中30 | 0.55 | 518 | 148 | 277 | 22 | |
| 2XZ-8 | 8 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.1 | φ30 | 0.7 | +50 | 575 | 185 | 315 | 55 |

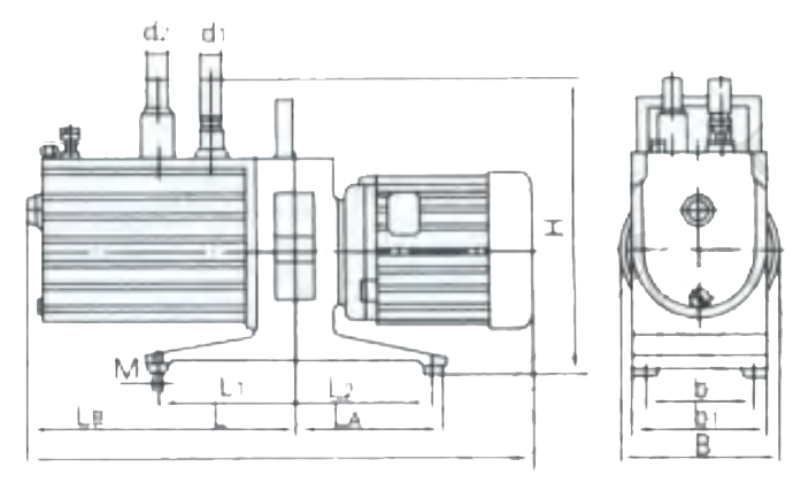

2XZ旋片直联式真空泵外形尺寸图
2XZ旋片直联式真空泵外形尺寸表
| 型 号 | L | L1 | L2 | L3 | L4 | B | b | b1 | di | d2 | M | H |
| 1 XZ-0.1 | 220 | 40 | 45 | 96 | 55 | 85 | 65 | 85 | 8 | 7 | 138 | |
| 22XZ-0.25 | 400 | 80 | 110 | 175 | 125 | 125 | 74 | 104 | 10 | 23 | M6 | 224 |
| 32XZ-0.5 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 42XZ-1 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 52XZ-2 | 478 | 135 | 135 | 223 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 62XZ-4 | 518 | 135 | 135 | 263 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 72XZ-8 | 575 | 110 | 110 | 450 | 125 | 185 | 150 | 185 | 32 | 23 | φ9 | 315 |
2XZ旋片直联式真空泵故障及其消除
1、极限真空不高及其消除。
(1)油位太低，有较大排气声，可加入清洁的真空泵油。
(2)泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。
(3)泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。
(4)进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。
(5)进油咀油孔堵塞，可拔出进油咀，疏通油孔。
(6)真空系统严重污染，包括容器、管道等，应予清洗。
(7)旋片弹簧折断，应予调换。
(8)旋片、泵身或泵盖磨损，间隙过大，应进行检查，修整或调换(9)泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。
2、喷油
(1)油位过高，可入出多余油量。
(2)减雾器中有泵油或杂物，应清除。
3、漏油
放油螺塞，油箱垫片损坏或装配不当，螺钉拧紧;油标未拧紧，有机玻璃过热变形泵身部件与支座的连接挚垫片未垫好:油封装配不当或磨损;应予调整或更换。
4、噪音
(1)旋片弹簧折断，可调换弹簧。
(2)有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。
(3)轴承磨损，零件磨损。应修整或更换。
(4)电机出毛病，应进行检查。
5、返油
(1)止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。
(2)两泵盖内油封装配不当或磨损，可进行调换。
(3)泵盖或泵身平面不平整，可进行修整。
(4)排气阀片损坏，应进行调换。
注:
检查泵的极限真空，以压缩式水银真空计为准。
