SK水环泵压缩机

SK水环泵压缩机

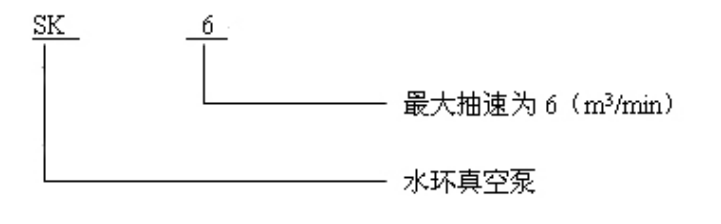

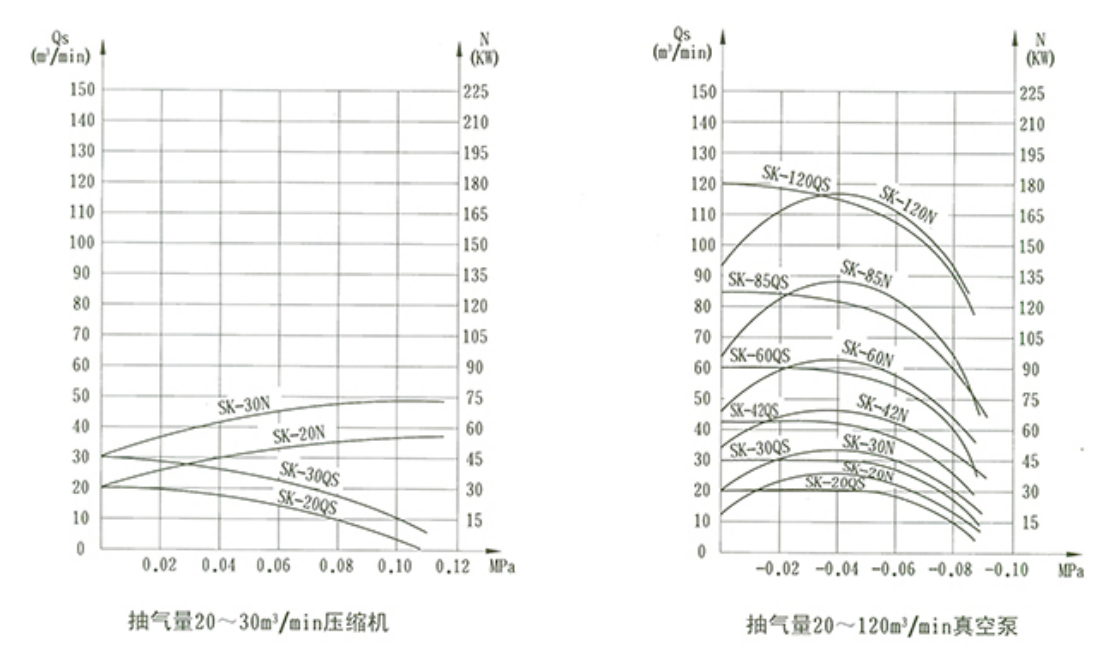

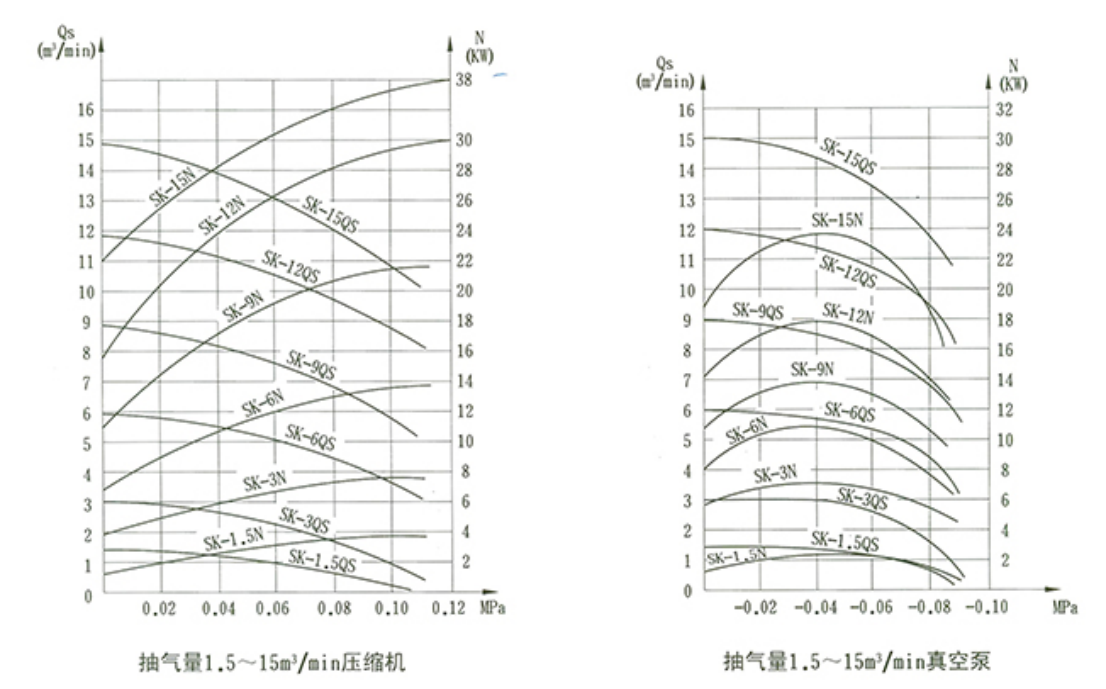

SK水环泵压缩机用途及使用范围

SK系列水环泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固定颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。

SK系列水环真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。

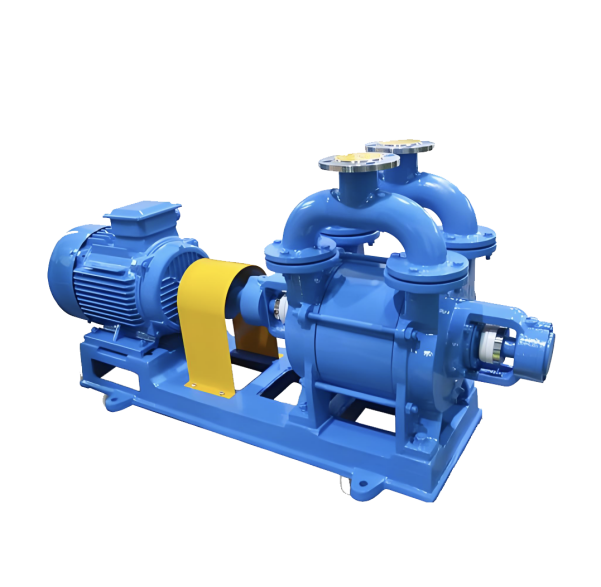

                     SK水环泵压缩机产品图

SK水环泵压缩机工作原理

如图（1）所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被吸入空间；在后半转过程中，水环内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体被排出。如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。

由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当泵排出的气体不再利用时，在泵排气一端接有汽水分离器（可自己制作以水箱代替），废水和所带的部分水排入汽水分离器后，汽水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从汽水分离器的供水处供给一定的冷水（自来水），以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

当作为压缩机使用时，泵排气口接有汽水分离器，气水混合物进入汽水分离器后自动分离，气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由泵出口排除，温度会变得较高，因此在汽水分离器的底部，要不断地供给冷水，以补充被放走的热水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达到技术指标，满足工艺要求。

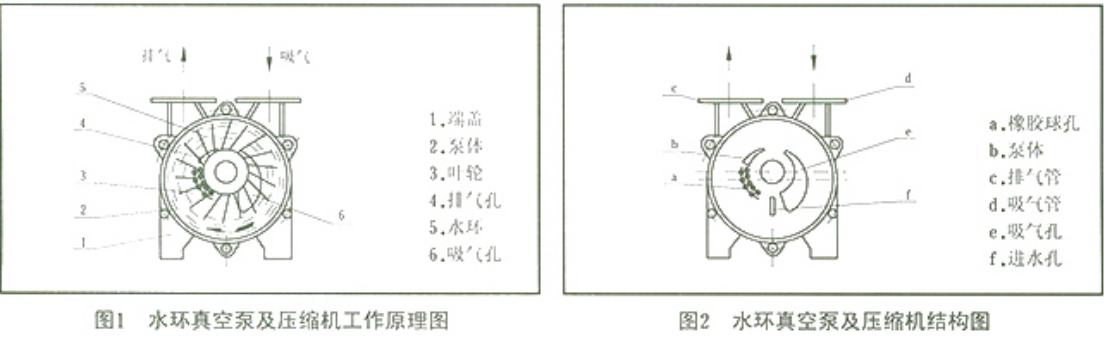

                                                                             水环泵工作原理结构图

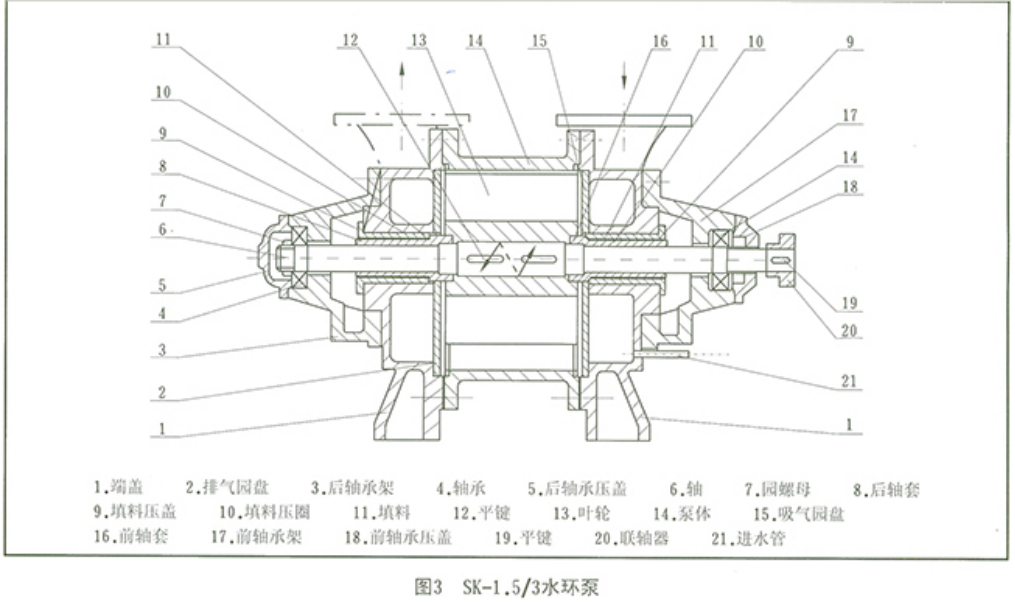

SK1.5/3水环泵结构图及零部件名称

零部件名称：1.端盖 2.排气圆盘 3.后轴承架 4.轴承 5.后轴承压盖 6.轴 7.圆螺母 8.后轴套 10.填料压盖 9,填科压圈 11.填料 12.平键 13.叶轮 14.泵体 15.吸气园盘 16.前轴套 17.前轴承架 18.前轴承压盖 19.平键 20.联轴器 21.进水管

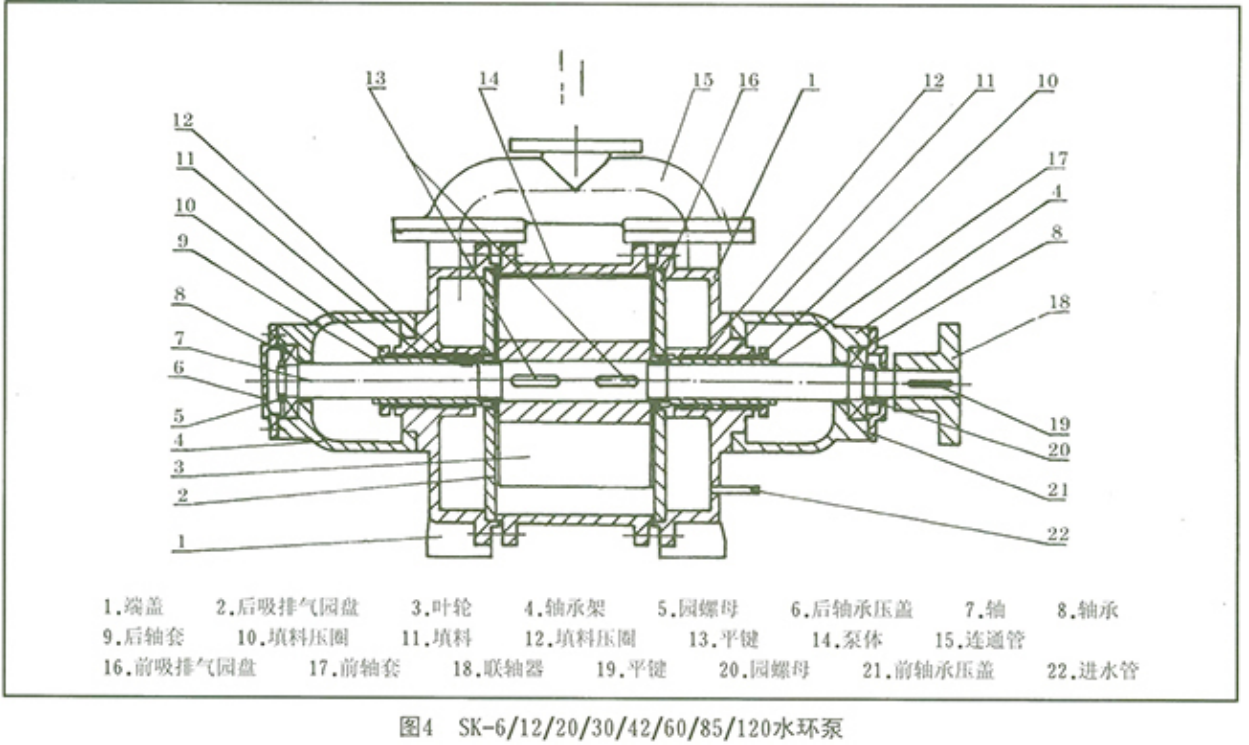

SK6/12/20/30/42/60/85/120水环泵结构图及零部件名称

零部件名称：1.端盖 2.后吸排气圆盘 3,叶轮 4.轴承架 5.圆螺母 6.后轴承压盖 7.轴 8.轴承 9.后轴套 10.填料压圈 11.填料 12.填料压圈 13.平键 14.架体 15.连通管 6.前吸排气园盘 17.前轴套 18.联轴器 19,平键 20.圆螺母 21.前轴承压盖 22.进水管

SK水环泵压缩机结构说明

泵的结构如图2、图3、图4所示。

泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的圆盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。泵两端面的总间隙由泵体和圆盘之间的垫来调整，叶轮与端盖上的圆盘之间的间隙由轴套（SK-1.5/3/6）或背帽（SK-12/20/30）推动叶轮来调整，而SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定，SK-42/60/85/120无轴套，其余结构与SK-6/12/20/30相同。叶轮两端与端盖圆盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。

填料安装在两端盖内，密封水经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与汽水分离器连在一起循环供水。

密封形式采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。

轴承由圆螺母固定在轴上。

在端盖上安装有圆盘，圆盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。

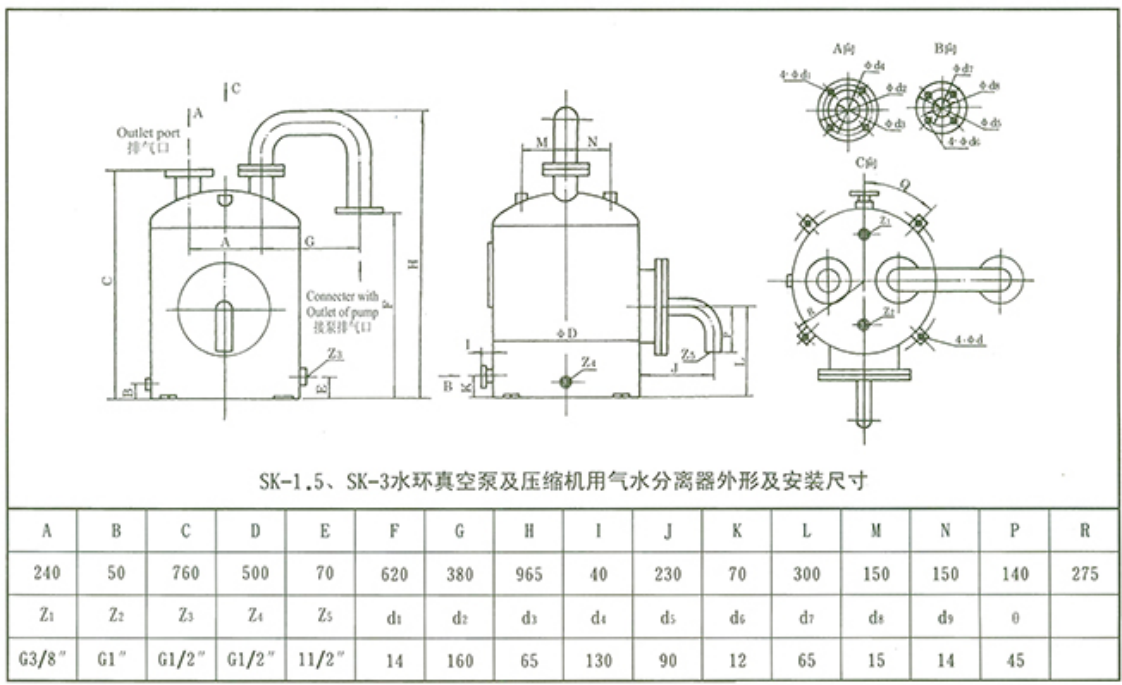

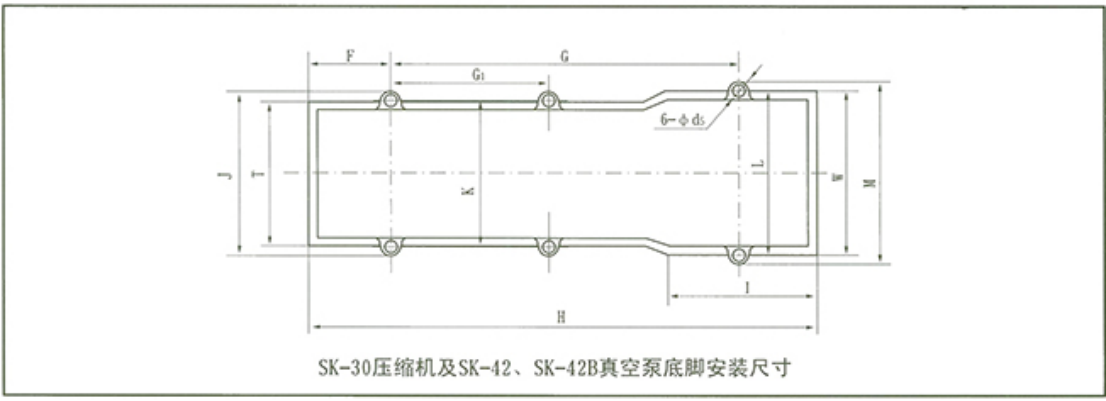

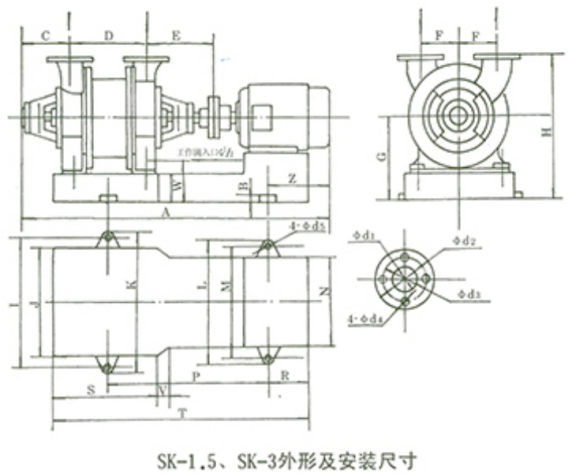

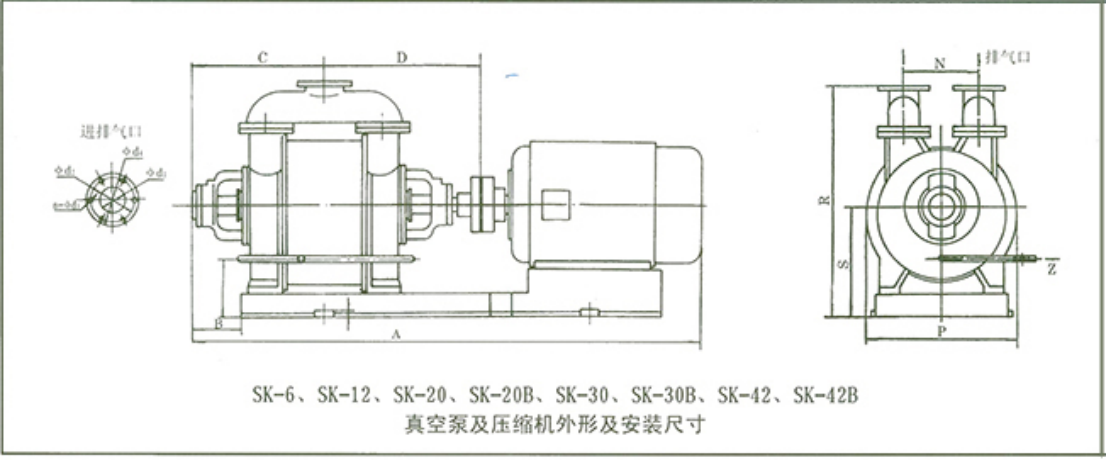

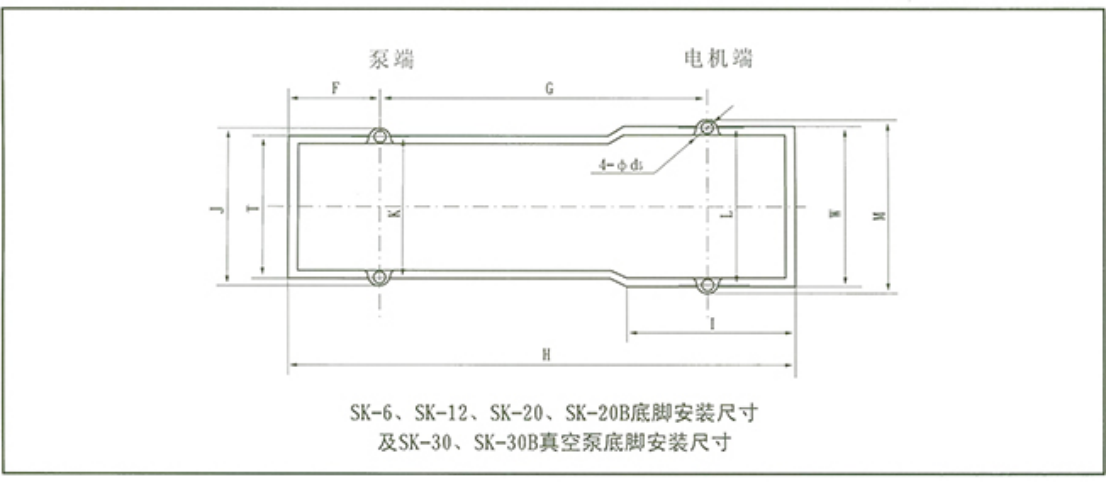

SK水环泵压缩机设备说明

SK系列水环真空泵及压缩机系统由真空泵（压缩机）、联轴器、电动机、期数分离器和管路组成。

真空泵及压缩机与汽水分离器的工作过程如下：气体由管路经阀门进入好怎空泵或压缩机，然后经导气弯管排入汽水分离器中，经汽水分离器排气管排出，当作为压缩机用时，经压缩机排出的汽水混合物在汽水分离器中。气体经阀门输送到需要压缩气体的系统上去，而水则留在汽水分离器中。为使汽水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出；当水位低于要求水位时，溢水开关关闭，汽水分离器中水位上升，达到所要求水位，真空泵或压缩机内的工作水是由汽水分离器供给（也可用自来水）的，供水盘的大小直接影响真空泵的性能，因此由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于汽水分离器的内部结构有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，汽水分离器只有溢水管；压送气体时吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，汽水分离器的水位通过溢水开关来控制。

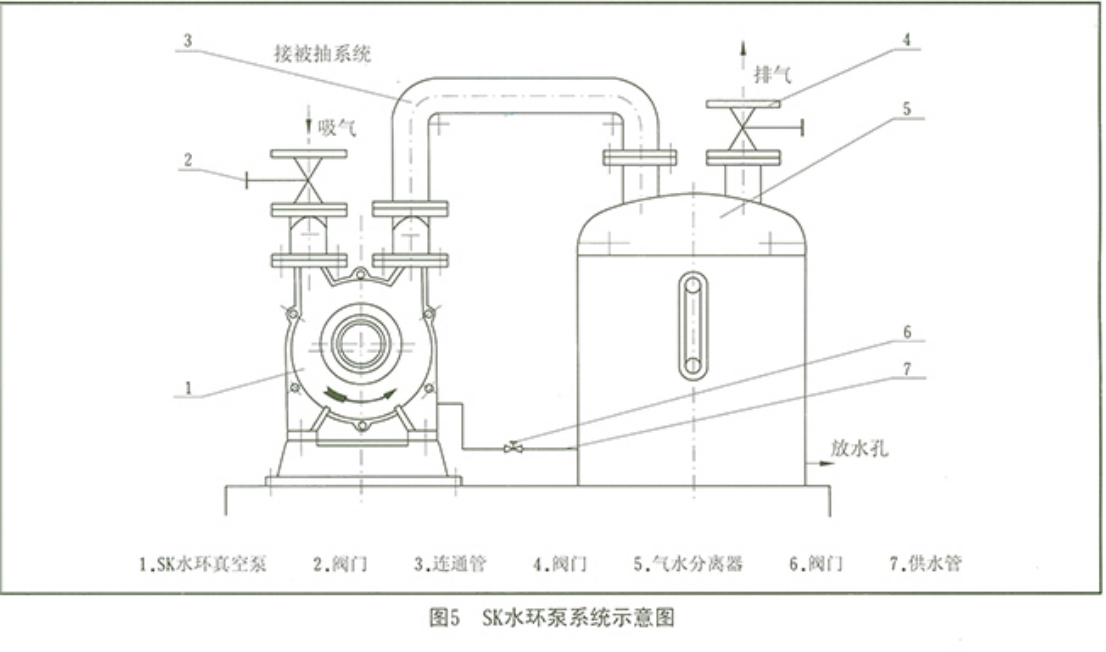

水环泵系统示意图
