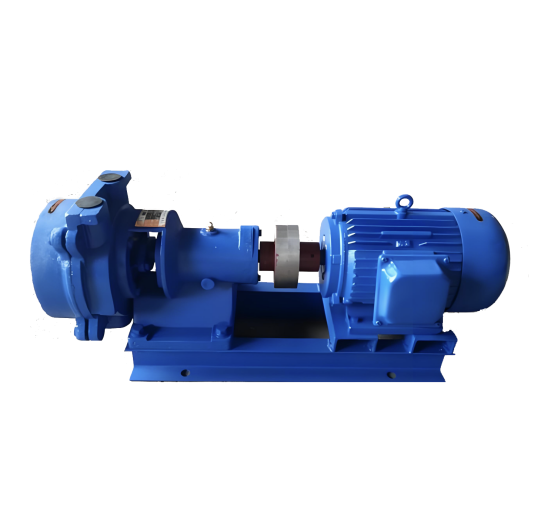

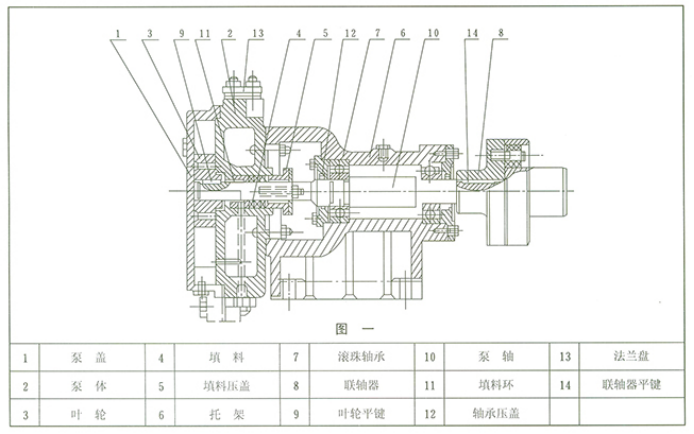

SZB悬臂式水环真空泵

SZB悬臂式水环真空泵参数性能表

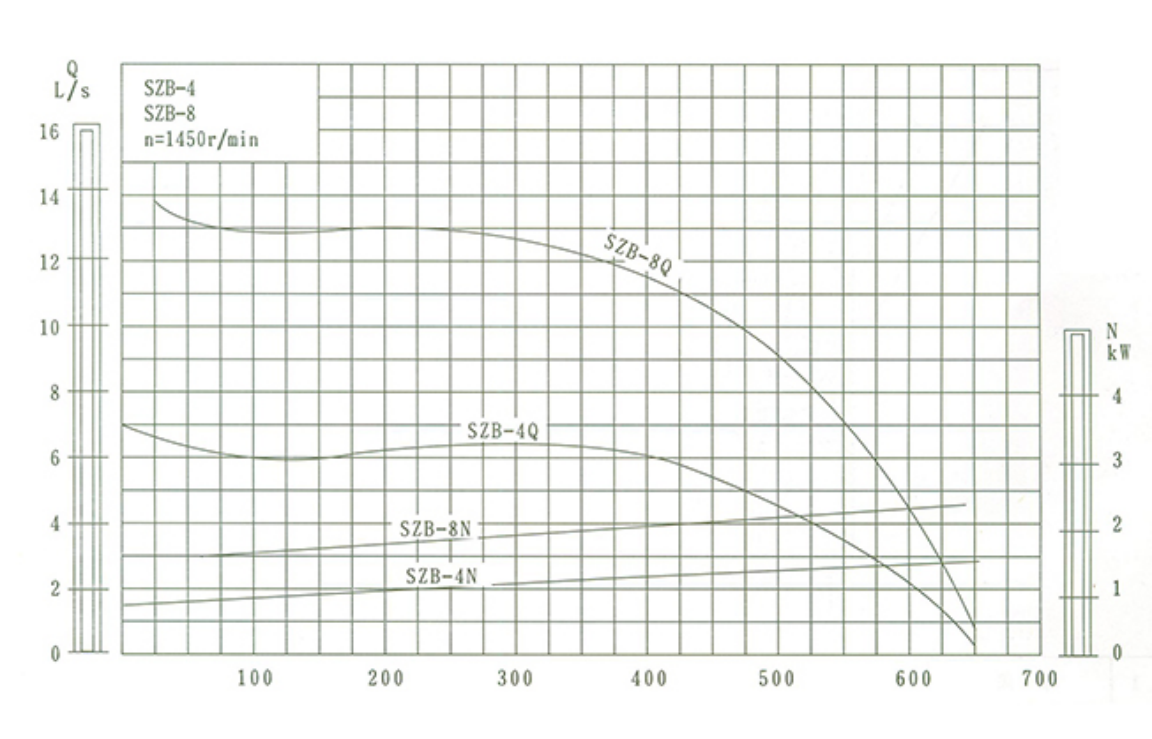

SZB悬臂式水环真空泵性能曲线图

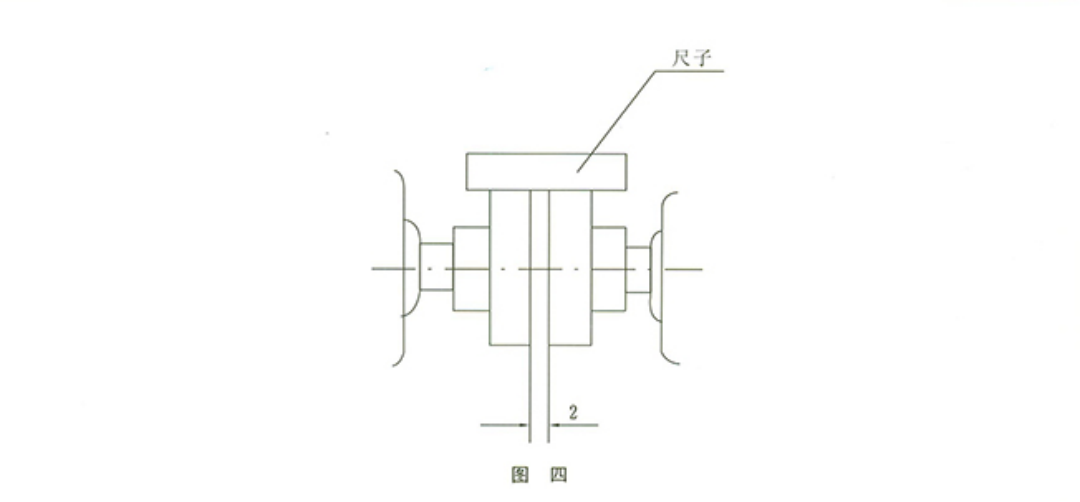

电机与泵同心度校正图

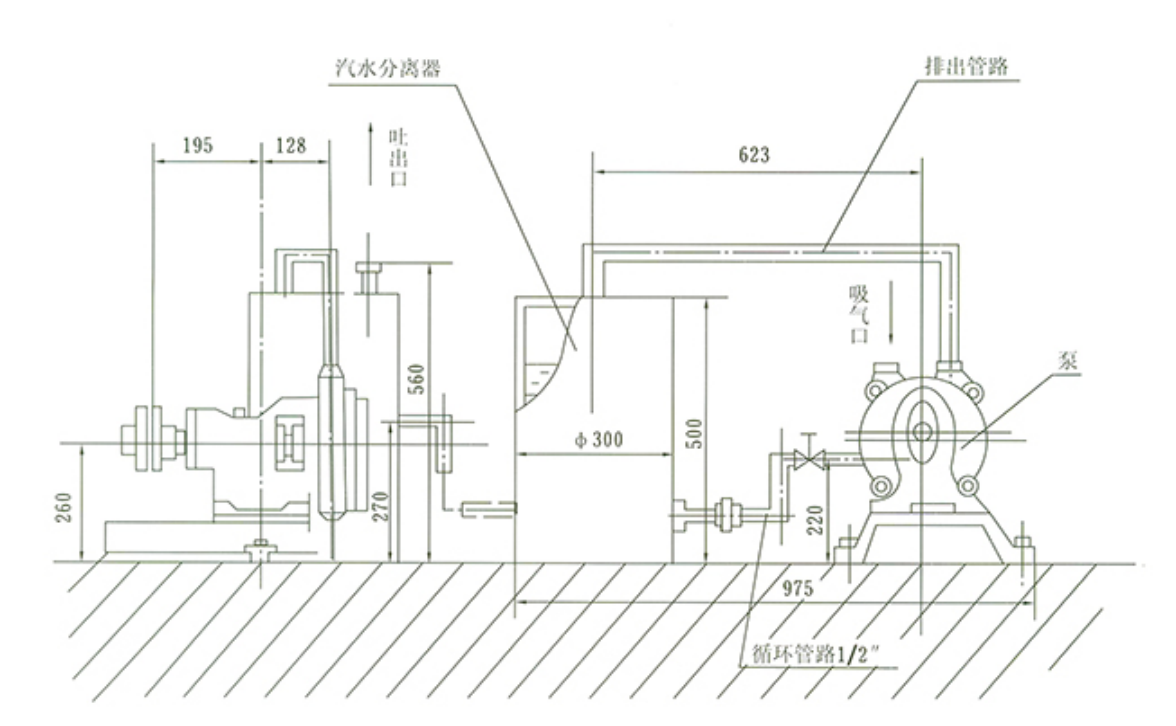

汽水分离器安装图

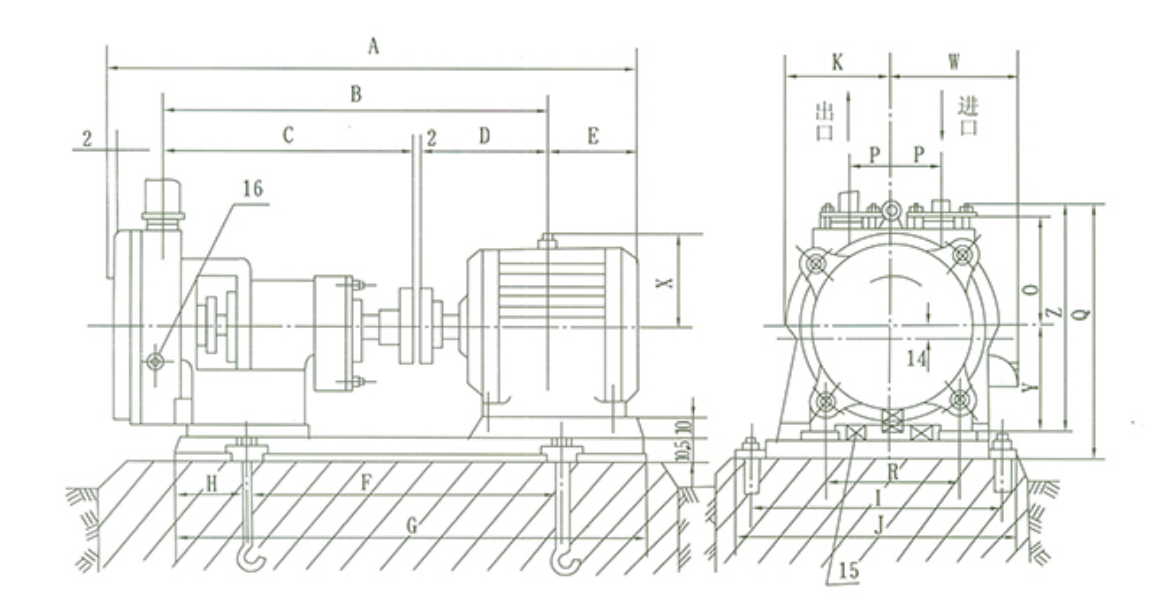

SZB悬臂式水环真空泵外形安装尺寸图

SZB悬臂式水环真空泵外形安装尺寸表

SZB悬臂式水环真空泵安装须知

设备须根据图三进行安装

1、 真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。

2、 真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施工。

3、 真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图四）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。

4、 如须安装汽水分离器时可参看图五。

SZB悬臂式水环真空泵使用维护说明

1、 真空泵启动前，须检查电机旋转方向是否与泵的旋转方向相符。启动真空泵后，检查填料压紧程度适当（填料不宜过紧，正常压紧填料能使泵中的水成滴的向外漏出）轴承运转、润滑是否正常。

2、 真空泵启动后，从泵上的冷却管（安在泵体侧面的螺丝孔）（16）灌入冷却水，有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空泵、抽气量以及功率消耗均有影响，因此供水管的尺寸应严格控制在规定范围内，使压力在0.1MPa左右为宜，因此在供水管路上应装有阀门来调节供水量度大小。

3、 真空泵正常运转时，须检查是否有振动，细听泵内是否有杂声、并测定填料函和轴承温度（正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃）如果温度超高应立即停车检查原因。

4、 真空泵作为水泵引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。

5、 真空泵停车须按下列顺序.

(1) 关闭进气管路上的闸阀。

(2) 关闭进水管路上的闸阀，停水后不宜立即停泵，应使泵继续运转1—2分钟，排除部分工作液。

(3) 关闭电动机。

(4) 如果停车时间超过一天，须将泵体底部的螺塞打开将泵体内水放净。

6、 泵在下列条件下使用时，应加装附属设备。

（1） 被抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。

（2） 被抽送气体中含有大量蒸汽时，必须在进气管前加冷凝器。

（3） 抽除带有腐蚀性气体时，在进入泵前，必须进行中和。

（4） 被抽除的气体或空气的温度超过35℃，在进入泵前必须经过冷却装置，以保证它的温度不超过35℃.

（5） 被抽除的气体或空气中含有大量液体时，必须在泵的进气管前装置分离器。

（6） 泵的起动电流往往超过电机额定电流几倍，必须配用起动开关。
