W型水力（真空）喷射器
- 品牌：壹泵阀
- 型号：W型
- 压力/扬程：45~50米
- 工作温度：0℃～400℃
- 连接方式：法兰
- 产品名称：W型水力（真空）喷射器
- 通径/流量：蒸发量：100-3000L/H
- 材质：铸铁、铸钢、不锈钢
- 驱动方式：文丘里
- 适用范围：用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺。
- 产品概述
- 性能参数
- 尺寸重量
W型水力（真空）喷射器
W型水力（真空）喷射器工作原理
W型系列水力真空喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定侧斜度的喷咀喷出。聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空，另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。

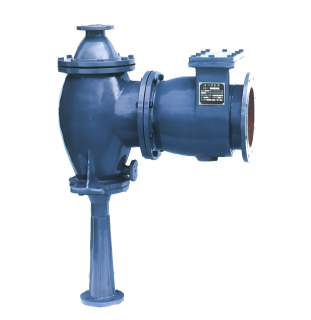

W型水力（真空）喷射器产品图
W型水力（真空）喷射器用途
水力（真空）喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较小，品种亦不齐全，为此，上海美言壹泵阀近年来不断改进设计。采用多喷咀与汽环（导向盘）等结构。以及用多级泵进水，低位安装，完善与提高了其工作性能，因此具有一定的先进性，是真空冷凝设备的一种革新深受各地用户单位的欢迎。

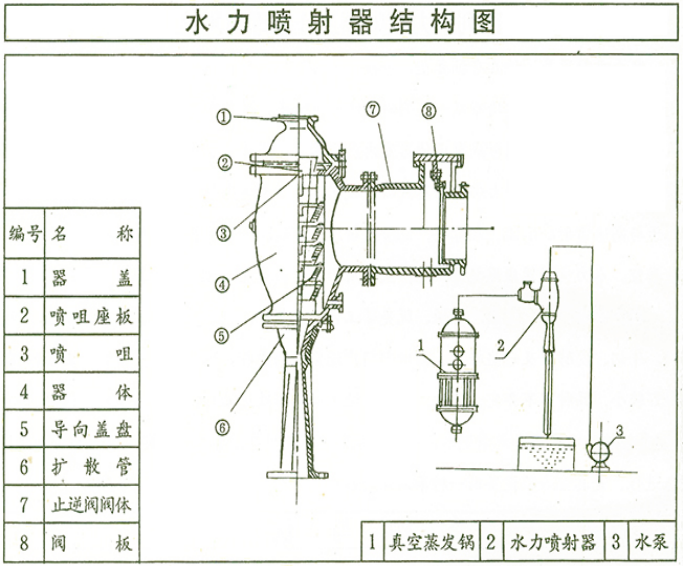

W型水力（真空）喷射器结构图及零部件名称
零部件名称：1、器盖 2、喷咀座板3、喷嘴 4、器体 5、导向盖盘6、扩散管7、止逆阀阀体8、阀板
W型水力（真空）喷射器结构说明
水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造。喷咀采用多喷咀的结构形式，以便得到较大的水—汽接触面积，有利于热交换的进行，获得较好的助理效果。喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽（或空气）的流速，使蒸汽均匀地导入器室内以免喷射水流偏斜，降低抽射效能。整个装置结构紧凑精密，强度亦较高，用于真空蒸发系统中，由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成，大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空泵、冷凝器，分水器等设备。
W型水力（真空）喷射器优点
力力（真空）喷射器还有下列优点：
（1）水力喷射器体积小、重量轻、结构紧凑。而效能又比较高，耗电量低于真空系统，投资省。
（2）操作简单维修方便，不用专职人员管理，由于无机械传动部分，所以噪声低，不需消耗润滑油。
（3）可以室外底位安装，占地面积少，可以节省厂房建筑面积与安装费用。
W型水力（真空）喷射器主要技术与规格
W300L 水力喷射器
效能 适应蒸发量300立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 3只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 50D8×5
W500L 水力喷射器
效能 适应蒸发量500立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 4只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 80D12×4
W700L 水力喷射器
效能 适应蒸发量700立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 7只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 80D12×4
W1000L 水力喷射器
效能 适应蒸发量1000立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 7只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 80D12×5
W1200L 水力喷射器
效能 适应蒸发量1200立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 6只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 80D12×6
W1500L 水力喷射器
效能 适应蒸发量1500立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 6只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 125D25×2
W2000L 水力喷射器
效能 适应蒸发量2000立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 12只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 125D25×2
W3000L 水力喷射器
效能 适应蒸发量3000立升/时的浓缩设备的真空蒸发冷凝系统
喷咀只数 只 真空度 680毫米汞柱以上 安装高度 >4.5米
配套 多级水泵 型号 150D30×2
或125D25×4
W型水力（真空）喷射器参数性能表
| 蒸发量L/h立升/小时 | 真空度MPa毫米汞柱 | 扬程 m | 流量 m3 | 配套多级水泵型号 | |
| W-100L | 100 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-200L | 200 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-300L | 300 | 0.097（680-720） | 45 | 18 | 50D8×5 |
| W-400L | 400 | 0.097（680-720） | 45 | 18 | 50D8×6 |
| W-500L | 500 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-600L | 600 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-700L | 700 | 0.097（680-720） | 45 | 32 | 80D12×4 |
| W-800L | 800 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-900L | 900 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-1000L | 1000 | 0.097（680-720） | 50 | 32 | 80D12×5 |
| W-1200L | 1200 | 0.091（680-650） | 50 | 32 | 80D12×6 |
| W-1500L | 1500 | 0.091（680-650） | 50 | 108 | 125D25×2(4BA12) |
| W-1800L | 1800 | 0.091（680-650） | 50 | 108 | 125D25×2 |
| W-2000L | 2000 | 0.091（680-650） | 50 | 108 | 125D25×3 |
| W-3000L | 3000 | 0.091（680-650） | 50 | 108 | 125D25×4(150D30×2) |
| 备注：以上各种型号，安装高度>4.5米，器体水压试验0.6MPa无泄露。 | |||||

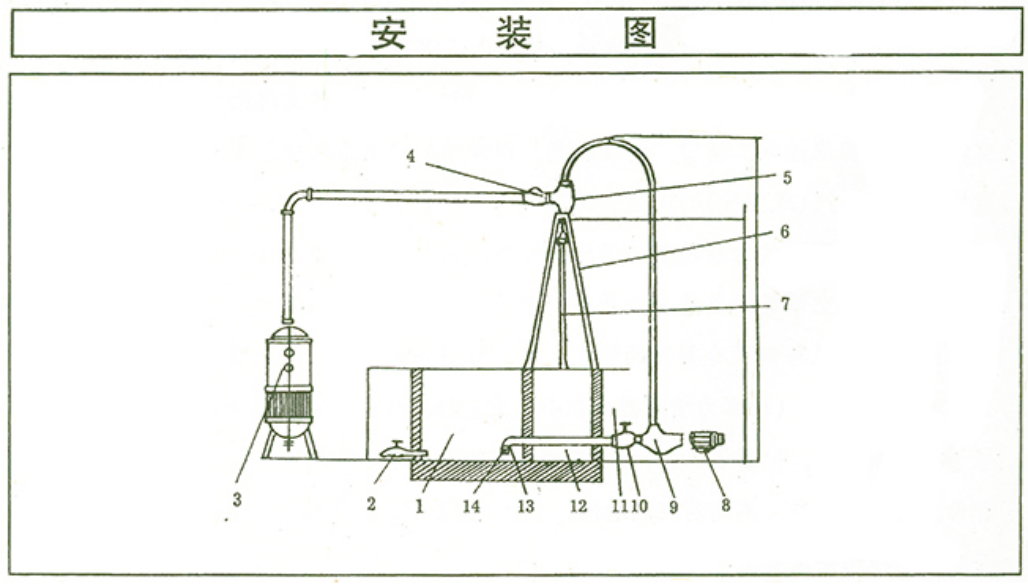

W型水力（真空）喷射器安装示意图
W系列水力喷射器安装法兰尺寸表
| 型号 | 冷水进口法兰 | 冷却水进口法兰 | 二次蒸汽进口法兰 | |||||||||
| DN | Do | D | n-do | DN | Do | D | n-do | DN | Do | D | n-do | |
| W100L-W400L | 65 | 125 | 160 | 4-Φ14 | 55 | 125 | 160 | 4-Φ14 | 150 | 225 | 260 | 8-Φ14 |
| W500L-W600L | 65 | 110 | 140 | 4-Φ14 | 70 | 130 | 160 | 4-Φ14 | 150 | 225 | 260 | 8-Φ14 |
| W700L-W800L | 65 | 130 | 160 | 4-Φ14 | 85 | 150 | 160 | 4-Φ16 | 225 | 325 | 365 | 8-Φ16 |
| W900L-W1200L | 80 | 150 | 185 | 4-Φ18 | 100 | 170 | 205 | 4-Φ18 | 300 | 395 | 435 | 12-Φ18 |
| W1500L-W1800L | 100 | 170 | 205 | 4-Φ18 | 125 | 205 | 235 | 4-Φ18 | 300 | 395 | 435 | 12-Φ18 |
| W2000L-W2500L | 125 | 190 | 225 | 4-Φ18 | 150 | 225 | 260 | 4-Φ18 | 300 | 395 | 435 | 12-Φ18 |
| W3000L | 150 | 220 | 260 | 4-Φ20 | 150 | 255 | 290 | 4-Φ20 | 350 | 495 | 535 | 12-Φ20 |
W系列不锈钢水力喷射器安装法兰尺寸表
| 型号 | 冷水进口法兰 | 冷却水进口法兰 | 二次蒸汽进口法兰 | |||||||||
| DN | Do | D | n-do | DN | Do | D | n-do | DN | Do | D | n-do | |
| W100L-W400L | 60 | 125 | 160 | 4-Φ14 | 65 | 125 | 160 | 4-Φ14 | 50 | 125 | 160 | 4-Φ14 |
| W500L-W600L | 60 | 125 | 160 | 4-Φ14 | 65 | 125 | 160 | 4-Φ14 | 50 | 125 | 160 | 4-Φ14 |
| W700L-W800L | 60 | 125 | 160 | 4-Φ14 | 65 | 125 | 160 | 4-Φ14 | 50 | 125 | 160 | 4-Φ14 |
| W900L-W1200L | 80 | 170 | 205 | 4-Φ18 | 100 | 170 | 205 | 4-Φ16 | 80 | 170 | 205 | 4-Φ18 |
| W1500L-W1800L | 100 | 170 | 205 | 4-Φ18 | 100 | 170 | 205 | 4-Φ16 | 80 | 170 | 205 | 4-Φ18 |
| W2000L-W2500L | 125 | 190 | 225 | 4-Φ18 | 195 | 190 | 225 | 4-Φ18 | 100 | 170 | 205 | 4-Φ18 |
| W3000L | 150 | 220 | 260 | 4-Φ18 | 150 | 220 | 260 | 4-Φ18 | 150 | 220 | 260 | 4-Φ18 |
W型水力（真空）喷射器安装注意事项
（1） 从促水泵至喷射器的冷水进入管路，应尽量减少管件，使阻力损失减小。
（2） 排水管要求垂直而无弯头，如必须曲折时，折角不大于45º，常用30º，并转折不得多于二次。
（3） 各接口要求严密，避免泄露。
（4） 安装时，用户照扩散管出口管径自配钢管一段作尾管，长度一般在2米以上，但不伸入循环水池之水中。
（5） 故障：真空度达不到，原因：安装管道连接渗漏，喷咀堵塞，水泵流量压力不足，真空表失灵。
