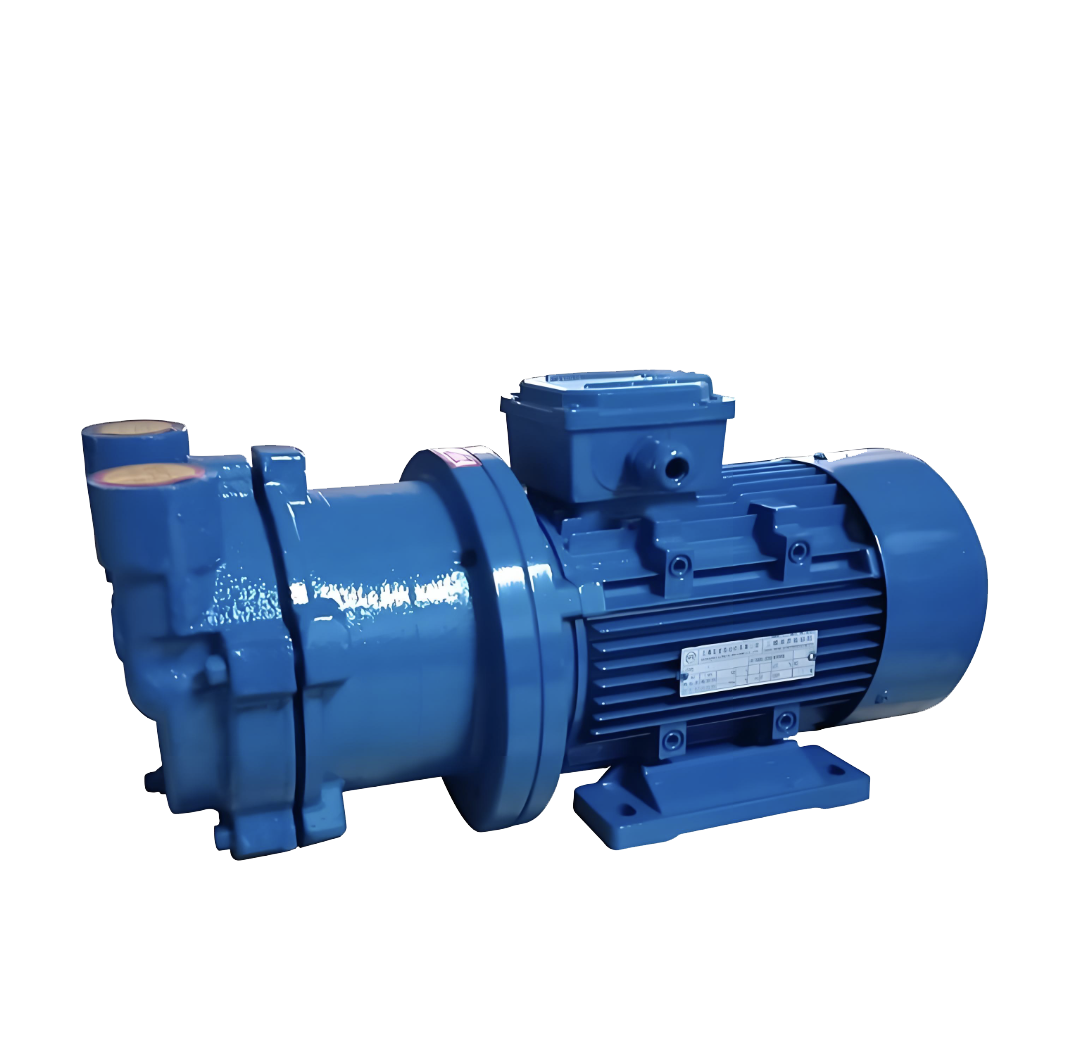

SK小型水环真空泵

SK小型水环真空泵性能参数表

注：1、表内数值在下列条例下得出：

（1） 进水温度15℃；（2）吸入气体温度20℃；（3）气体相对湿度70%；（4）大气压力760mmHg

   2、表内性能指标偏差±5%。3、水耗量在接近极限真空时可高于以上数值。

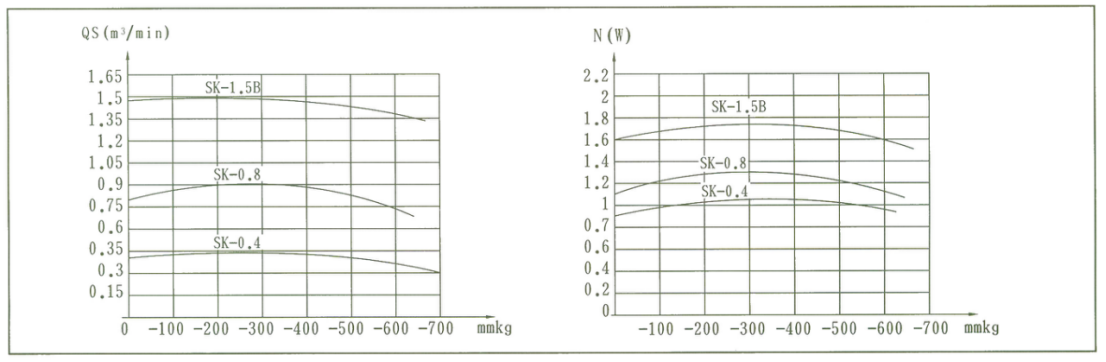

SK小型水环真空泵性能曲线

SK小型水环真空泵使用维护说明

1、 真空泵启动前，须检查电机旋转方向是否与泵的旋转方向相符。启动真空泵后，再调节进水量的大小，然后检查填料压紧是否适当（填料正常压紧时能够使泵中的水成滴的向外漏出），SK-1.5B应先加水再启动真空泵，再调节进水量的大小。轴承运转润滑是否正常。

2、 真空泵启动以后，须观察是否有振动，细听泵内是否有杂声，并测定填料函和轴承温度（正常轴承温度不得比环境温度高出35℃，工作温度不得高于70℃）若温度超高，应立即停车检查原因。

3、 真空泵作为水泵真空引水用时，其运转期间将水泵内的空气全部吸出，直到水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。

4、 真空泵停车顺序。

（1） 关闭进去管路上的闸阀。

（2） 关闭供水管路上闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟排除部分工作液。机械密封应先停泵再停水。

（3） 关闭电动机。

（4） 如果停车时间超过一天，须将泵盖底部的螺塞打开，将泵体内水放净。

5、 泵在下列条件下使用时，应加附属设备。

（1） 被抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。

（2） 被抽气体中含有大量蒸汽时，必须在进气管上安装冷凝器。

（3） 抽除带有腐蚀性气体时，在进入泵前必须进行中和。

（4） 被抽气体的温度超过35℃时，在进入泵前必须经过冷凝装置，以保证温度不超过35℃.

（5） 被抽气体中含有大量液体时，必须在进气管前装汽水分离器。

（6） 泵的起动电流往往是电机额定电流几倍，必须配用起动开关。

注：①本单位产品随技术改进等原因，不经预告可变更。

   ②泵单位产品在保修期内不经本单位允许，不得随意拆卸。

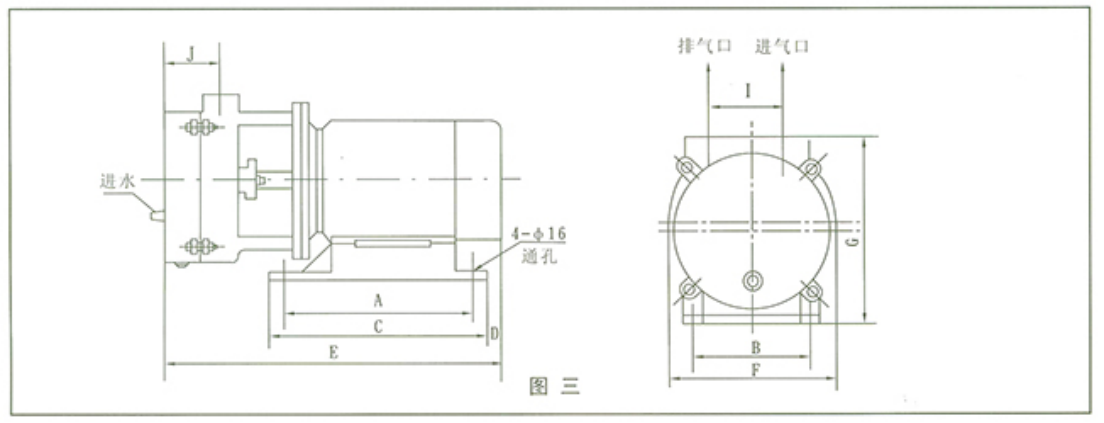

SK小型水环真空泵外形安装尺寸图

SK小型水环真空泵外型安装尺寸表

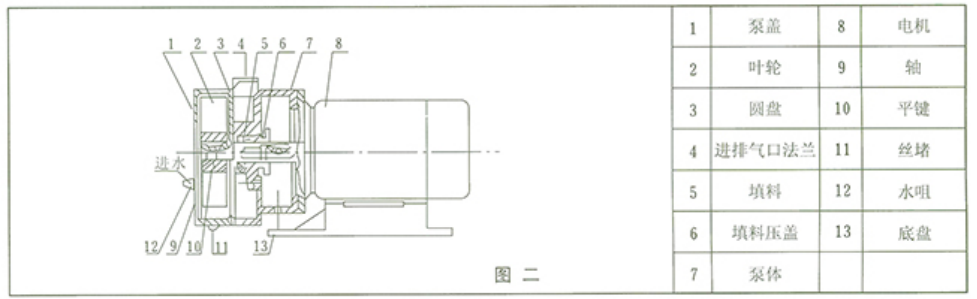

(1) 用胶管或塑料管将水咀（见图二中件12）与自来水连接进行供水，并在此供水管路上安装水阀调节水量。（供水量的大小对其性能有直接影响）

(2) 真空泵用来作水泵引水用时，应将吸气口联接在水泵的排水口与管路阀门之间。

(3) 从电机端看泵为逆时针旋转。（左边为吸气口，右边为排气口）。SK-1.5B为顺时针旋转。

(4) 真空泵吸气管道不可有漏气现象，其地基尺寸以安装图或以食物测量进行安装。

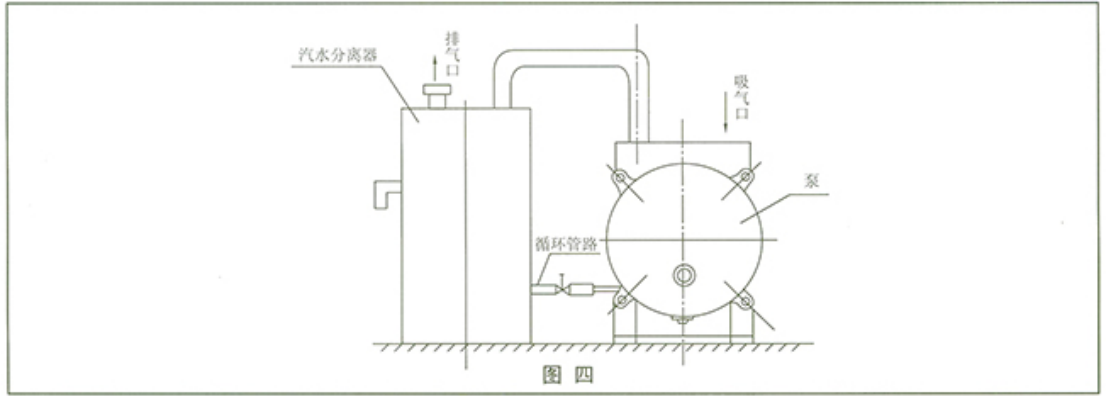

(5) 若安装汽水分离器，可参看图四。

SK小型水环真空泵配套汽水分离器安装示意图
