IHF氟塑料合金化工泵

品牌：壹泵阀
型号：IHF
压力/扬程：4.5~82米
工作温度：-85℃～200℃
连接方式：法兰

产品名称：IHF氟塑料合金化工泵
通径/流量：1.75~130吨/每小时
材质：铸铁衬氟、铸钢衬氟、氟塑料合金
驱动方式：电动
适用范围：硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质

产品概述
性能参数
尺寸重量

IHF氟塑料合金化工泵

IHF型氟塑料合金化工离心泵（简称：IHF型氟塑料合金化工泵），是按国际设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽、输送介质温度为-85°C~200°C等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。上海美言壹泵阀生产的IHF型氟塑料合金化工泵可输关窗任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。

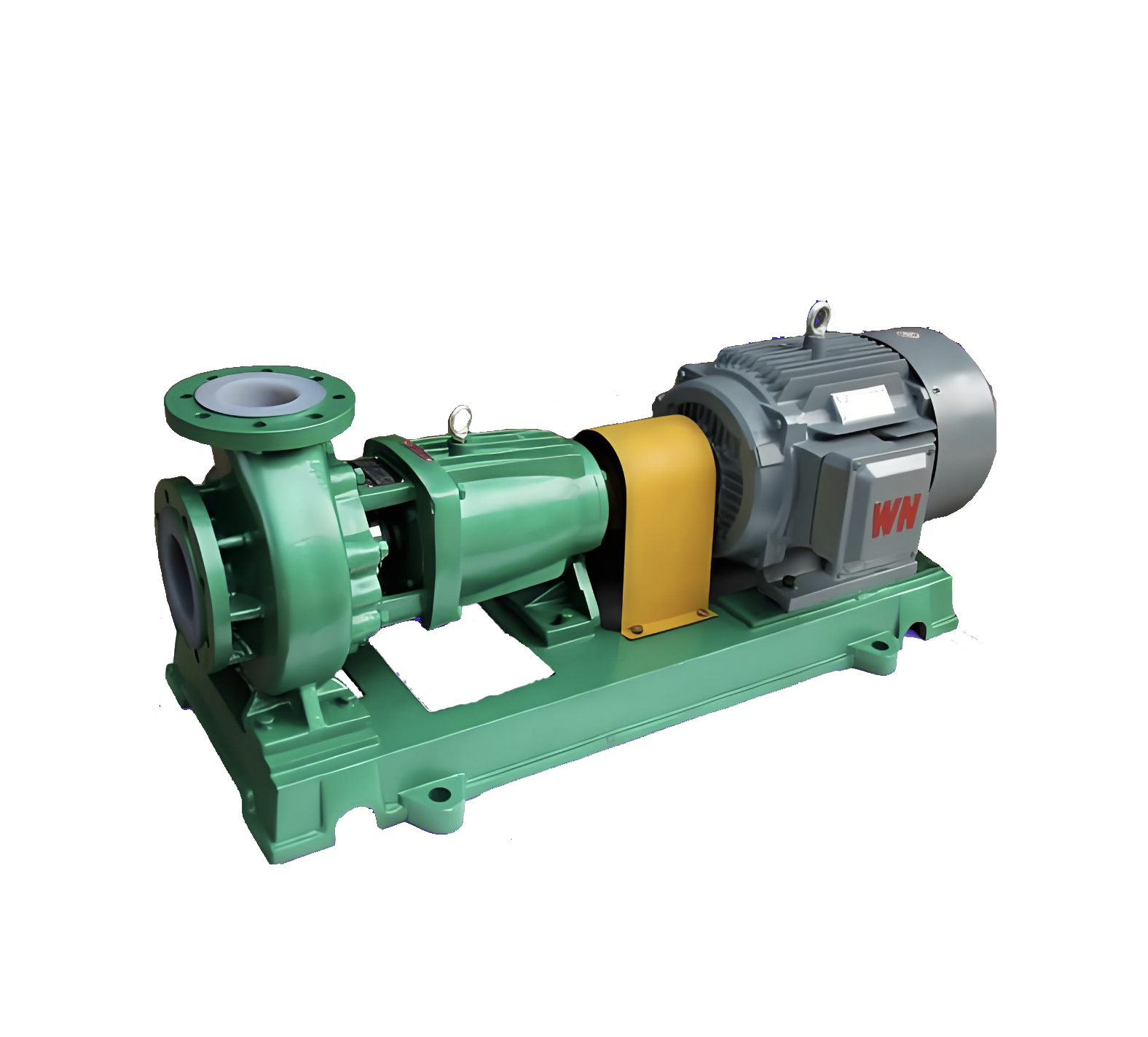

IHF型氟塑料合金化工泵产品图

IHF氟塑料合金化工泵结构与特征

IHF型氟塑料合金化工离心泵的泵体采用金属外壳内衬全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，躁声低，使用寿命长。

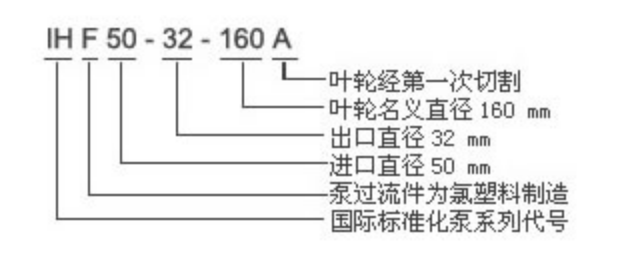

IHF氟塑料合金化工泵型号意义

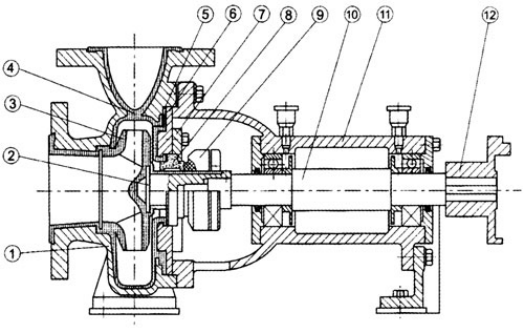

IHF氟塑料合金化工泵结构图

IHF氟塑料合金化工泵零部件名称及材料表

序号	名称	材料
1	泵体	HT200
2	叶轮骨架	45#钢
3	叶轮	聚全氟乙丙烯
4	泵体衬里	聚全氟乙丙烯
5	泵盖衬里	聚全氟乙丙烯
6	泵盖	HT200
7	机封压盖	1Cr18Ni9Ti
8	静环	99.9%氧化铝陶瓷
9	动环	填充四氟乙烯
10	泵轴	3Cr13
11	轴承体	HT200
12	联轴器	HT200

IHF氟塑料合金化工泵技术性能表

型号	转速(r/min)	流量		扬程(m)	效率(%)	功率(KW)		必需汽蚀余量(m)	叶轮直径(mm)	重量(kg)
型号	转速(r/min)	(m3/h)	(1/s)	扬程(m)	效率(%)	轴功率	电机功率	必需汽蚀余量(m)	叶轮直径(mm)	重量(kg)
IHF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
IHF32-25-125	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
IHF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
IHF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
IHF32-25-160	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.131 0.143 0.166	0.75	2.3	162	75
IHF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.81 0.97 1.14	1.5	2.3	152	80
IHF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
IHF40-32-125	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
IHF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
IHF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
IHF40-32-160	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
IHF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
IHF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
IHF50-32-125	1450	4.4 6.25 8.15	1.2 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
IHF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
IHF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
IHF50-32-160	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
IHF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	100
IHF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
IHF50-32-200	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100
IHF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
IHF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
IHF50-32-250	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
IHF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	71 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
IHF65-50-125	2900	17.5 25 32	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
IHF65-50-125	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
IHF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
IHF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
IHF65-50-160	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
IHF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
IHF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
IHF65-40-200	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
IHF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
IHF65-40-250	2900	17.5 25 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
IHF65-40-250	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
IHF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50	8.80 9.30 11.25	15	3.5	235	230
IHF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
IHF80-65-125	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.61	1.1	4.0	134	90
IHF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
IHF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220
IHF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
IHF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
IHF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
IHF80-50-200	1450	17.5 25 32.5	4.86 6.9 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
IHF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
IHF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
IHF80-50-250	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
IHF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
IHF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
IHF100-80-125	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
IHF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
IHF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
IHF100-80-160	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
IHF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
IHF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
IHF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
IHF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
IHF100-65-250	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
IHF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

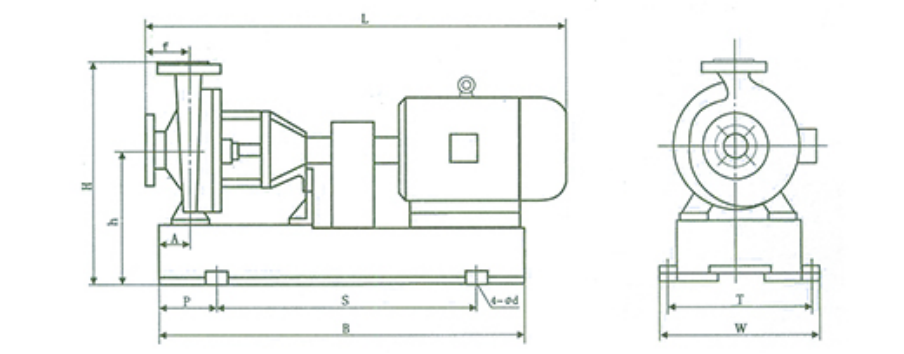

IHF氟塑料化合金工泵外形安装尺寸图

IHF氟塑料化合金工泵外形安装尺寸表

产品型号	电机型号/功率（KW）	外形及安装尺寸
产品型号	电机型号/功率（KW）	L	B	S	P	A	W	T	H	h	f	4-фd
IHF32-25-125	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-ф19
	Y802-2/1.1	780	730	470	120	60	320	270	350	220	80	4-ф19
	Y90S-2/1.5	790	730	470	120	60	320	270	350	220	80	4-ф19
IHF32-25-160	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-ф19
	Y90S-2/1.5	790	740	530	130	60	350	300	370	230	80	4-ф19
	Y90L-2/2.2	810	740	530	130	60	350	300	370	230	80	4-ф19
IHF40-32-125	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-ф19
	Y90S-2/1.5	790	730	470	120	60	320	270	350	220	80	4-ф19
	Y90L-2/2.2	820	730	470	120	60	320	270	350	220	80	4-ф19
IHF40-32-160	Y802-4/0.75	780	740	530	130	60	320	270	350	230	80	4-ф19
	Y90S-2/1.5	800	740	530	130	60	350	300	370	230	80	4-ф19
	Y90L-2/2.2	810	740	530	130	60	350	300	370	230	80	4-ф19
IHF50-32-125	Y802-4/0.75	800	740	530	130	60	350	300	370	230	80	4-ф19
	Y90S-2/1.5	810	750	530	130	60	350	300	360	220	80	4-ф19
	Y90L-2/2.2	820	750	530	130	60	350	300	360	220	80	4-ф19
IHF50-32-160	Y802-4/0.75	820	820	560	130	60	350	300	370	235	80	4-ф19
	Y100L-2/3	900	800	455	175	60	390	340	480	220	80	4-ф19
	Y112M-2/4	900	820	560	130	60	350	300	370	235	80	4-ф19
IHF50-32-200	Y90L-4/1.5	850	800	560	130	60	350	300	370	235	80	4-ф19
	Y132S1-2/5.5	970	850	560	140	60	390	340	380	260	80	4-ф19
	Y132S2-2/7.5	980	850	560	140	60	390	340	380	260	80	4-ф19
IHF50-32-250	Y100L1-4/2.2	1030	920	560	200	80	480	430	520	290	100	4-ф24
	Y132S2-2/7.5	1180	1170	775	200	80	490	440	520	290	100	4-ф24
	Y160M1-2/11	1280	1170	775	200	80	490	440	520	290	100	4-ф24
IHF65-50-125	Y802-4/0.75	800	750	530	130	60	350	300	360	220	80	4-ф19
	Y90L-2/2.2	850	820	560	130	60	350	300	370	235	80	4-ф19
	Y100L-2/3	870	770	550	110	60	320	270	360	220	80	4-ф19
IHF65-50-160	Y90S-4/1.1	870	820	560	120	60	390	340	400	235	80	4-ф19
	Y112M-2/4	900	820	560	120	60	350	300	370	235	80	4-ф19
	Y132S1-2/5.5	960	840	600	120	60	390	340	400	235	80	4-ф19

IHF氟塑料合金化工泵外形及安装尺寸表（续）

产品型号	电机型号/功率（KW）	外形及安装尺寸
产品型号	电机型号/功率（KW）	L	B	S	P	A	W	T	H	h	f	4-фd
IHF65-40-200	Y90L-4/1.5	990	880	560	140	60	390	340	380	260	100	4-ф19
	Y132S2-2/7.5	1120	850	560	140	60	390	340	380	260	100	4-ф19
	Y160M1-2/11	1140	980	660	150	60	460	400	440	260	100	4-ф19
IHF65-40-250	Y100L2-4/3	1030	920	560	200	80	480	430	520	290	100	4-ф19
	Y160M2-2/15	1180	1170	775	200	80	490	430	520	290	100	4-ф19
	Y160L-2/18.5	1330	1170	775	200	80	490	430	520	290	100	4-ф24
IHF80-65-125	Y90S-4/1.1	820	800	560	130	60	350	300	370	235	100	4-ф24
	Y112M-2/4	900	820	560	130	60	350	300	370	235	100	4-ф24
	Y132S1-2/5.8	980	840	600	120	60	390	340	400	235	100	4-ф24
IHF80-65-160	Y90L-4/1.5	840	800	560	130	60	390	340	380	260	100	4-ф24
	Y132S2-2/7.5	1040	850	560	140	60	390	340	380	260	100	4-ф24
	Y160M1-2/11	1140	980	660	150	60	460	400	440	260	100	4-ф24
IHF80-50-200	Y100L2-4/3	940	850	560	140	60	390	340	380	260	100	4-ф24
	Y160M1-2/11	1000	960	660	150	60	460	400	460	270	100	4-ф24
	Y160M2-2/15	1020	960	660	150	60	460	400	460	270	100	4-ф24
IHF80-50-250	Y112M-4/4	1050	920	560	200	80	480	430	510	285	100	4-ф24
	Y180M-2/22	1330	1170	775	200	80	490	430	510	285	100	4-ф24
	Y200L1-2/30	1430	1270	850	220	80	550	490	510	285	100	4-ф24
IHF100-80-125	Y90L-4/1.5	960	800	560	130	80	390	340	380	260	100	4-ф24
	Y132S2-2/7.5	1040	850	560	140	80	390	340	380	260	100	4-ф24
	Y160M1-2/11	1140	980	660	150	80	460	400	440	270	100	4-ф24
IHF100-80-160	Y100L1-4/2.2	940	850	560	140	80	390	340	460	270	100	4-ф24
	Y160M1-2/11	1120	1090	760	165	80	460	400	480	280	100	4-ф24
	Y160M2-2/15	1140	1090	760	165	80	460	400	480	280	100	4-ф24
IHF100-65-200	Y112M-4/4	1050	920	560	200	80	480	430	525	300	100	4-ф28
	Y80M-2/22	1280	1220	880	190	80	570	500	525	300	100	4-ф28
	Y200L1-2/30	1380	1220	880	190	80	570	500	525	300	100	4-ф28
IHF100-65-250	Y132S-4/5.5	1140	950	560	160	80	610	510	550	300	100	4-ф28
	Y200L2-2/37	1380	1220	880	200	80	630	525	550	300	100	4-ф28
	Y225L-2/45	1780	1450	1280	200	80	630	560	550	300	100	4-ф28
