SZA标准化工流程泵

品牌：壹泵阀
型号：SZA
压力/扬程：4~180米
工作温度：-45℃～180℃
连接方式：法兰

产品名称：SZA标准化工流程泵
通径/流量：4~2040吨/每小时
材质：合金钢、不锈钢SS304、SS304L、SS316、SS316L
驱动方式：电动
适用范围：清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体

产品概述
性能参数
尺寸重量

SZA标准化工流程泵

产品执行标准：AP1610（第八版）、VDMA24297（轻/中型）
SZA系列标准化工流程泵为单级单吸悬臂式化工离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-45℃～180℃。

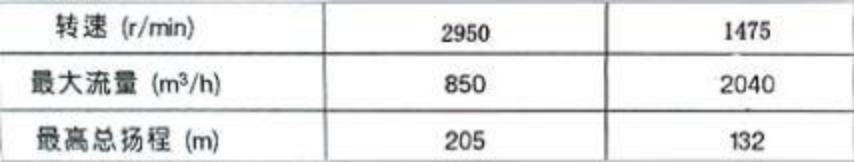

泵转速分为2900和1450转/分两种，性能如下表:

用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料及其代号如下：

材料	ZG1Cr18Ni9	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	ZG1Cr18Mn13Mo2CuN
代号	302	321	316Ti	307	316L	402

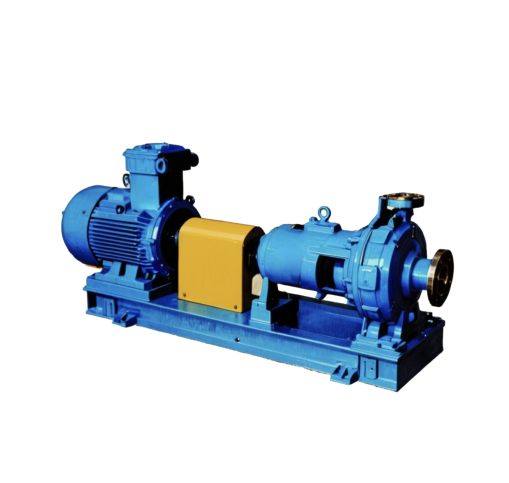

SZA系列标准化工流程泵产品图

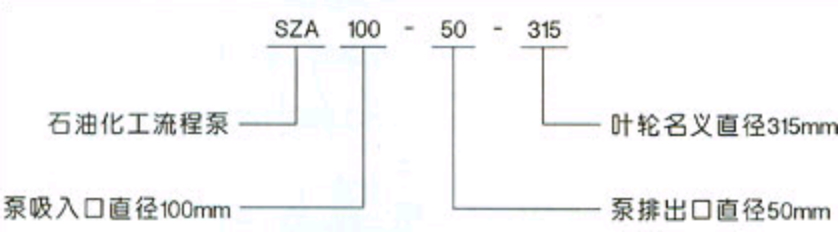

SZA标准化工流程泵型号意义

SZA标准化工流程泵结构说明

◆ 泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出。

◆ 根据使用条件采用前、后密封及平衡孔进行水力平衡。

◆ 填料箱具有冷却或加热管接头。轴封采用填料密封，也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。

◆ 吸入排出管法兰的额定压力等级相同。

◆ 轴承用洁净的22号机械油润滑。

◆ 泵的旋转方向：从原动机端看，为顺时针转旋。

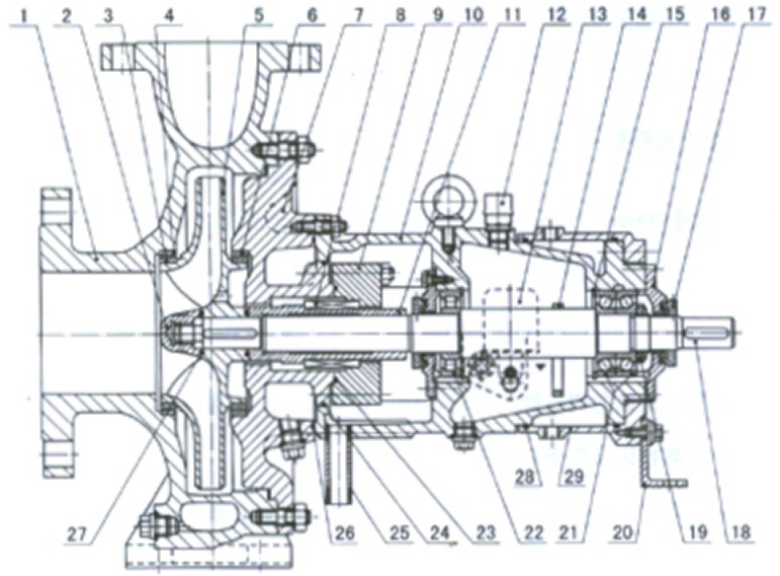

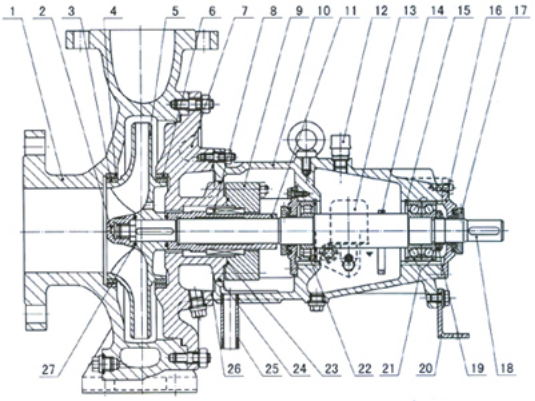

SZA标准化工流程泵外形结构图

1	泵体	5	叶轮	9	密封盖	13	恒位油环	17	防尘圈	21	轴承	25	排液管
2	叶轮螺母	6	泵盖密封环	10	轴承架	14	甩油环	18	轴	22	轴承	26	O型圈
3	叶轮密封环	7	泵盖	11	轴套	15	档圈	19	轴承螺母	23	O型圈	27	O型圈
4	泵体密封环	8	机械密封	12	油分离器	16	轴承盖	20	支脚	24	O型圈

1	泵体	5	叶轮	9	密封盖	13	恒位油环	17	防尘圈	21	轴承	25	排液管	29	冷却水套
2	叶轮螺母	6	泵盖密封环	10	轴承架	14	甩油环	18	轴	22	轴承	26	O型圈
3	叶轮密封环	7	泵盖	11	轴套	15	档圈	19	轴承螺母	23	O型圈	27	O型圈
4	泵体密封环	8	机械密封	12	油分离器	16	轴承盖	20	支脚	24	O型圈	28	O型圈

轴封装置型式及代号

性能表说明

1、单端面机械密封 S1内装式单端面机械密封；S2外装式单端面机械密封；S3有旋转密封环（啮合环）的内装式单端面机械密封。均有非平衡式或平衡式，可设或不设喉部衬套。2、双端面机械密封 D1背靠背装置双端面机械密封；D2串联装置双端面机械密封；D3面对面装置双端面机械密封。其中一个或两个都可以是非平衡的活平衡式的。如果采用双端面机械密封，在密封腔中，需要超过工作介质0.5～1.0kg/cm2压力的封液，封液应选取既不影响输送介质的性能，又应无毒、无腐蚀性的液体。3、软填料密封

1、本性能表中所列数据是一标准大气压下，使用温度20℃、比重为1g/cm3、粘度为1mm2/s液体的试验数据。“扬程”数值是从吸水面至排水面的垂直高度加上从吸入管路排出口至排出管路排出口的全部水头损失总和（包括底阀、闸阀、止回阀、弯头、变径管和直管内的管壁摩擦阻力等）。2、随液体粘度增大，其流量、扬程下降，功率增加。3、泵体承压2.5MPa（进口压加上零流量时的出口压），用户可根据泵本身的扬程值确定泵的进口压力。4、电机配用原则如下：若比重≤1.0按1.0配电机；若1＜比重≤1.35按1.35配电机；若1.35＜比重≤1.84按1.84配电机。

SZA标准化工流程泵性能参数表

泵型号	叶轮型式	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
		流量 Q (m3/h)	扬程 H (m)	轴承直径（mm）	配用功率（kW）			流量 Q (m3/h	扬程 H (m)	轴承直径（mm）	配用功率（kW）
					介质密度（g/cm3）						介质密度（g/cm3）
					1.0	1.35	1.84				1.0	1.35	1.84
SZA40-25-200	A	11.5	49	25	5.5	7.5	11	5.8	12	25	1.1	1.1	1.5
	B	10.5	42		4	5.5	7.5	5.4	11		0.75	1.1	1.1
	C	9	36		3	4	5.5	4.6	8.5		0.75	0.75	1.1
	D	7.5	28		2.2	3	4	4	6.5		0.75	0.75	1.1
SZA40-25-250	A	12.5	78	25	11	15	18.5	6.3	19.5	25	1.5	2.2	3
	B	12.2	72		7.5	11	15	6.1	18		1.5	2.2	2.2
	C	11.7	60		5.5	7.5	11	5.9	15		1.5	1.5	2.2
	D	10.8	46		5.5	7.5	7.5	5.4	11.5		1.1	1.5	1.5

SZA标准化工流程泵性能参数表2

泵型号	叶轮型式	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
		流量 Q (m3/h)	扬程 H (m)	轴承直径（mm）	配用功率（kW）			流量 Q (m3/h	扬程 H (m)	轴承直径（mm）	配用功率（kW）
					介质密度（g/cm3）						介质密度（g/cm3）
					1.0	1.35	1.84				1.0	1.35	1.84
SZA50-25-315	A	20	130	40	30	37	45	10	32	40	3	4	5.5
	B	18.8	115		22	30	45	9.3	29		3	4	5.5
	C	17.3	97		22	30	37	8.7	24		2.2	3	4
	D	15.3	74		15	22	30	7.6	18.5		2.2	2.2	3
SZA80-40-160	A	28	33	30	5.5	7.5	11	14	8	30	1.1	1.1	1.5
	B	25.6	29		5.5	7.5	7.5	13	7		1.1	1.1	1.5
	C	22	22		4	5.5	5.5	11	5.5		0.75	1.1	1.1
	D	20	16		2.2	3	4	9.5	4.5		0.75	0.75	1.1
SZA80-40-200	A	29	53	30	11	15	18.5	14.5	13	30	1.5	2.2	3
	B	26	47		7.5	11	15	13	11.5		1.1	1.5	2.2
	C	22	39		5.5	7.5	11	11.5	9		1.1	1.1	1.5
	D	18	20		4	5.5	7.5	9.5	7		1.1	1.1	1.1
SZA80-40-250	A	32	78	40	18.5	22	30	16	19.5	30	3	4	5.5
	B	30	72		15	18.5	30	15	18		2.2	3	4
	C	24	60		11	15	18.5	12.5	14		1.5	2.2	3
	D	21	47		7.5	11	15	10.5	11		1.1	1.5	2.2
SZA80-40-315	A	42	115	40	37	45	75	21	29	40	5.5	7.5	11
	B	40	107		30	45	55	20	26.5		5.5	7.5	11
	C	34	81		22	30	45	17.5	20		4	5.5	7.5
	D	29	61		15	22	30	15	15		3	4	5.5
SZA80-50-160	A	50	34	40	11	15	15	25	8.4	30	1.5	2.2	2.2
	B	45	29		7.5	11	15	22.5	7		1.5	1.5	2.2
	C	38	22		5.5	7.5	11	19	5.5		1.1	1.5	1.5
	D	31	17		3	4	5.5	16.5	4		0.75	1.1	1.1
SZA80-50-200	A	62	52	40	18.5	22	30	31	13	30	3	3	4
	B	56	46		15	18.5	22	28.5	11.5		2.2	3	4
	C	49	37		11	15	18.5	25	9		1.5	2.2	3
	D	43	28		7.5	11	15	22	7		1.1	1.5	2.2
SZA80-50-250	A	70	82	40	30	37	55	35	20	40	4	5.5	7.5
	B	66	75		30	37	45	33	18.5		4	5.5	7.5
	C	60	60		22	30	37	30	15		3	4	5.5
	D	50	45		15	18.5	22	26	11		2.2	3	3
SZA80-50-315	A	87	115	50	55	75	110	44	28	40	11	11	15
	B	80	100		45	75	90	40	24		7.5	11	15
	C	70	78		37	45	55	35	19		5.5	7.5	11
	D	57	57		22	30	37	30	14		3	4	5.5
SZA80-50-400	A	82	194	50	110	160	200	41	48	40	15	22	30
	B	78	175		90	132	160	39	43		15	18.5	22
	C	70	140		75	90	132	35	34		11	15	18.5

SZA标准化工流程泵性能参数表3


泵型号	叶轮型式	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
		流量 Q (m3/h)	扬程 H (m)	轴承直径（mm）	配用功率（kW）			流量 Q (m3/h	扬程 H (m)	轴承直径（mm）	配用功率（kW）
					介质密度（g/cm3）						介质密度（g/cm3）
					1.0	1.35	1.84				1.0	1.35	1.84
SZA100-80-200	A	103	54	40	30	37	55	51	13.5	30	4	5.5	7.5
	B	95	48		22	30	37	47	12		3	4	5.5
	C	84	38		15	22	30	41	9.5		2.2	3	4
	D	70	30		11	15	22	36	7.5		1.5	2.2	3
SZA100-80-250	A	127	82	40	45	75	90	64	20	40	7.5	11	15
	B	120	76		45	55	75	60	19		7.5	7.5	11
	C	105	59		30	45	55	52	14.5		4	5.5	7.5
	D	87	45		22	30	37	46	11		3	4	5.5
SZA100-80-315	A	141	127	50	90	132	160	70	33	40	15	18.5	22
	B	135	121		75	90	132	66	30		11	15	22
	C	115	97		55	75	110	56	24		11	11	15
	D	90	74		37	45	75	45	18		5.5	7.5	11
SZA100-80-400	A	171	187	50	160	220	280	85	46	40	22	30	45
	B	159	170		160	200	250	80	42		18.5	30	37
	C	135	130		90	132	160	65	33		15	18.5	30
	D	116	95		75	90	132	53	25		11	15	18.5
SZA100-100-160	A	162	29	40	22	30	37	81	7.2	40	3	4	5.5
	B	150	24		15	22	30	73	6		2.2	3	4
	C	130	17		11	15	18.5	63	4.3		1.5	2.2	3
	D	110	12		7.5	11	15	55	3		1.1	1.5	2.2
SZA100-100-200	A	193	50	40	45	55	75	95	12.5	40	5.5	7.5	11
	B	180	44		37	45	75	90	10.5		5.5	7.5	11
	C	155	35		30	37	45	80	8.5		4	5.5	7.5
	D	135	26		18.5	30	37	70	6		3	3	4
SZA150-100-250	A	230	79	40	75	90	132	115	20	40	11	15	18.5
	B	213	73		75	90	110	110	18		11	11	15
	C	190	58		45	75	90	100	14		7.5	11	11
	D	170	44		37	45	75	90	10		5.5	7.5	7.5
SZA100-150-315	A	250	126	50	132	200	220	125	31	40	18.5	30	37
	B	240	120		132	160	200	119	29		18.5	22	30
	C	203	97		90	132	160	104	24		15	18.5	22
	D	170	71		75	75	110	86	17.5		11	11	15
SZA150-100-400	A	300	194	60	250	355	450	150	48	50	37	45	75
	B	290	180		220	315	400	145	44		30	45	55
	C	260	145		160	220	315	130	36		22	30	45
	D	224	105		110	160	200	115	26		15	22	30
SZA150-100-500	A							180	75	50	75	90	110
	B							167	68		55	75	110
	C							142	53		37	55	75
	D							120	42		30	37	55
SZA150-100-200	A	320	44	40	55	75	110	160	11	50	7.5	11	15
	B	300	39		45	75	90	152	9.5		7.5	11	15
	C	265	30		37	45	75	140	7		5.5	7.5	11
	D	220	23		22	30	45	123	5		3	4	5.5

SZA标准化工流程泵性能参数表4

泵型号	叶轮型式	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
		流量 Q (m3/h)	扬程 H (m)	轴承直径（mm）	配用功率（kW）			流量 Q (m3/h	扬程 H (m)	轴承直径（mm）	配用功率（kW）
					介质密度（g/cm3）						介质密度（g/cm3）
					1.0	1.35	1.84				1.0	1.35	1.84
SZA150-150-250	A	390	74	50	110	160	200	195	18.5	40	15	22	30
	B	355	62		90	110	160	180	16		15	18.5	22
	C	325	46		75	90	110	160	11.5		11	11	15
	D	310	40		55	75	90	155	10		11	11	15
SZA150-150-315	A	442	125	50	250	355	450	220	32.5	50	30	45	55
	B	430	120		220	315	400	210	30		30	37	55
	C	372	94		160	220	315	180	24		22	30	37
	D	310	68		90	132	160	150	17		15	18.5	22
SZA150-150-400	A	520	205	60	400	500	710	260	51	50	55	75	110
	B	498	190		355	450	630	250	48		55	75	90
	C	453	151		280	355	500	225	38		37	55	75
	D	400	113		200	280	355	200	28		30	37	55
SZA150-150-500	A							300	77	50	110	132	200
	B							283	72		90	132	160
	C							233	59		75	90	110
	D							208	45		45	75	75
SZA150-150-560	A							335	104	60	160	220	315
	B							315	97		132	185	250
	C							260	80		90	132	160
	D							212	60		75	90	110
SZA150-150-630	A							360	115	60	200	250	355
	B							338	105.5		185	220	315
	C							274	82		132	160	250
	D							220	60		75	110	160
SZA200-200-250	A	610	72	50	160	220	315	305	17.5	50	22	30	45
	B	580	65		160	200	280	290	16		18.5	30	37
	C	520	47		110	132	200	260	12		15	18.5	30
	D	470	32		75	90	110	240	8		11	15	15
SZA200-200-315	A	710	122	60	355	450	630	350	30	50	45	55	75
	B	680	114		315	400	560	340	29		37	55	75
	C	600	87		220	315	400	300	22		30	37	55
	D	480	65		132	185	250	250	15		18.5	22	30
SZA200-200-400	A	850	203	70	710	1000	1250	426	50	50	90	110	160
	B	830	190		630	900	1120	410	47		75	110	132
	C	750	145		500	710	900	370	36.5		55	75	110
	D	670	106		355	450	630	332	27		45	55	75
SZA200-200-500	A							495	84	60	185	220	315
	B							470	79		160	200	280

SZA标准化工流程泵性能参数表5

泵型号	叶轮型式	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
		流量 Q (m3/h)	扬程 H (m)	轴承直径（mm）	配用功率（kW）			流量 Q (m3/h	扬程 H (m)	轴承直径（mm）	配用功率（kW）
					介质密度（g/cm3）						介质密度（g/cm3）
					1.0	1.35	1.84				1.0	1.35	1.84
SZA200-200-630	A							580	132	70	315	450	560
	B							550	125		280	400	500
	C							468	100		220	315	400
	D							372	75		132	185	220
SZA250-250-315	A							545	27	50	55	75	110
	B							528	25		55	75	90
	C							480	19		37	55	75
	D							434	13		30	37	45
SZA250-250-400	A							660	49	60	132	160	250
	B							630	46		110	160	200
	C							565	36		75	110	160
	D							500	24		55	75	90
SZA250-250-500	A							800	82	70	280	400	500
	B							770	76		250	355	450
	C							700	58		160	250	315
	D							630	42		110	160	200
SZA250-250-560	A							860	106	70	400	560	710
	B							830	98		355	500	630
	C							760	78		280	400	500
	D							665	57		160	250	315
SZA250-250-630	A							855	128	85	500	710	900
	B							816	119		450	560	710
	C							720	96		315	450	560
	D							625	71		220	315	400
SZA300-300-400	A							1050	48	60	200	280	355
	B							1010	45		160	250	315
	C							900	34		132	160	220
	D							780	26		90	132	160
SZA300-300-500	A							1240	78	70	450	560	710
	B							1170	75		400	560	630
	C							1015	57		280	400	500
	D							870	42		160	250	355
SZA300-300-560	A							1340	104	85	560	800	1000
	B							1280	97		500	710	900
	C							1140	77		400	560	710
	D							950	56		280	400	500
SZA300-300-630	A							1450	132	85	1000	1400
	B							1375	125		800	1000	1400
	C							1170	100		500	800	1120
	D							950	75		355	500	630
SZA400-400-500	A							1870	74	85	630	1000	1250
	B							1800	70		500	710	900
	C							1520	52		315	450	560
	D							1300	38		220	315	400
SZA400-400-560	A							2040	98	85	900	1250
	B							1950	91		800	1000	1400
	C							1760	74		630	900	1120
	D							1500	54		355	500	710

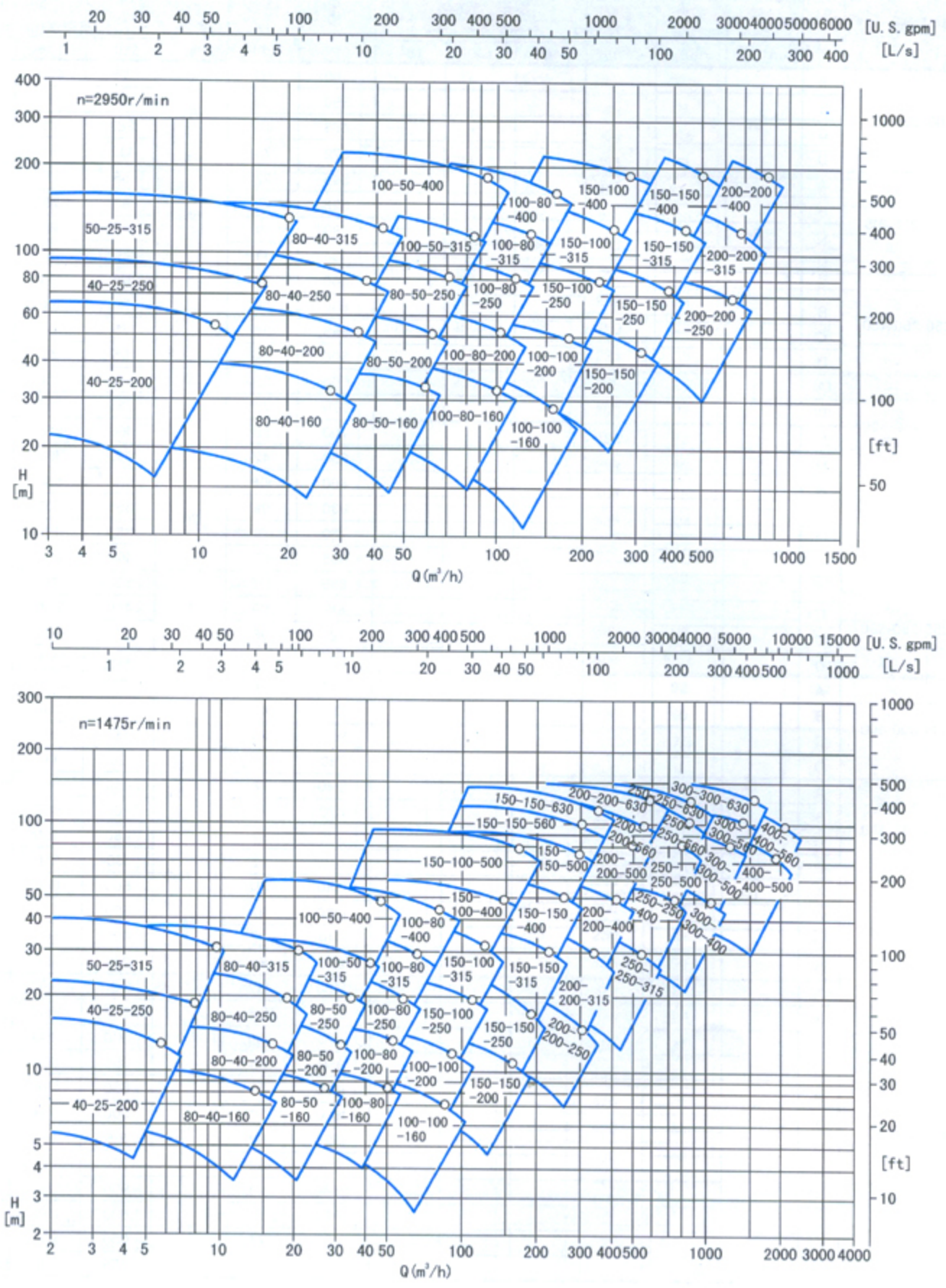

SZA标准化工流程泵型谱图（50Hz）

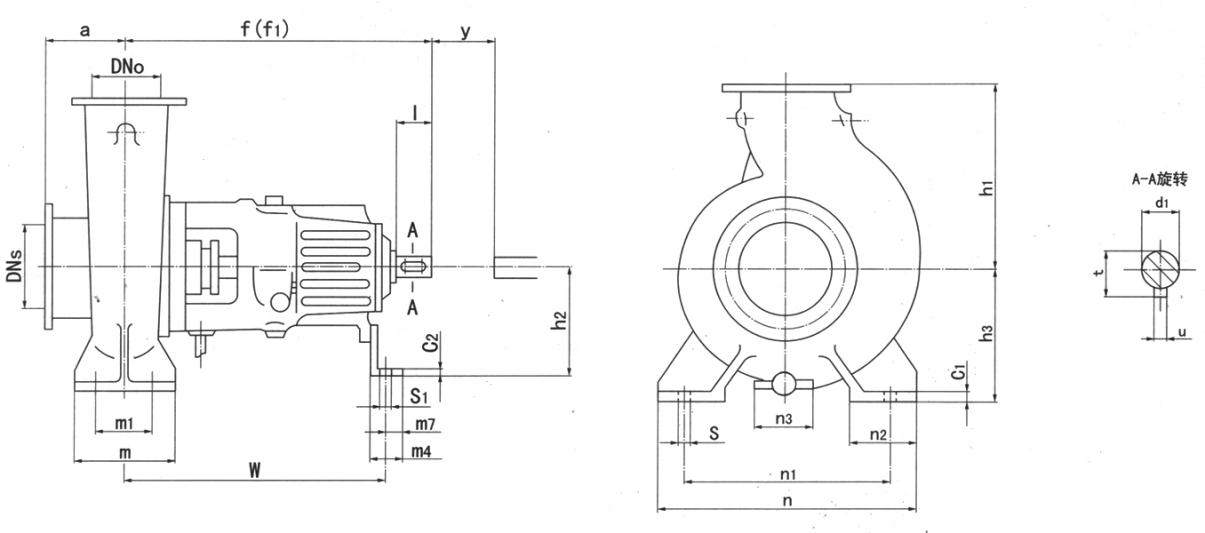

SZA标准化工流程泵外形尺寸图

SZA型标准化工流程泵外形尺寸表

型号	轴承直径	泵外形尺寸
型号	轴承直径	DNo	DNs	a	f	f1	h1	h2	h3	c1	c2	m	m1	m4
SZA40-25-200	25	25	40	100	400	440	175	135	160	12	6	80	45	50
SZA40-25-250	25	25	40	100	400	440	200	135	180	12	6	80	45	50
SZA50-25-315	40	25	50	150	560	610	260	160	225	15	6	125	95	50
SZA80-40-160	30	40	80	130	470	525	180	140	132	14	6	100	70	50
SZA80-40-200	30	40	80	140	470	525	200	140	160	14	6	100	70	50
SZA80-40-250	40	40	80	140	560	610	225	160	180	14	6	125	95	50
SZA80-40-250	30	40	80	140	470	525	225	140	180	14	6	125	95	50
SZA80-40-315	40	40	80	160	560	610	280	160	225	15	6	125	95	50
SZA80-50-160	40	50	80	140	560	610	185	160	160	12	6	100	70	50
SZA80-50-160	30	50	80	140	470	525	185	140	160	12	6	100	70	50
SZA80-50-200	40	50	80	150	560	610	200	160	160	12	6	100	70	50
SZA80-50-200	30	50	80	150	470	525	200	140	160	12	6	100	70	50
SZA80-50-250	40	50	80	155	560	610	240	160	180	14	6	125	95	50
SZA100-50-315	50	50	100	175	625	682	280	200	225	15	8	160	120	65
SZA100-50-315	40	50	100	175	560	610	280	160	225	15	68	160	120	50
SZA100-50-400	50	50	100	165	625	682	335	200	280	17	8	160	120	65
SZA100-50-400	40	50	100	165	560	610	335	160	280	17	6	160	120	50
SZA100-80-160	40	80	100	155	560	610	220	160	160	12	6	125	95	50
SZA100-80-200	40	80	100	160	560	610	240	160	180	14	6	125	95	50
SZA100-80-200	30	80	100	160	470	525	240	140	180	14	6	125	95	50
SZA100-80-250	40	80	100	165	560	610	260	160	200	15	6	160	120	50
SZA100-80-315	50	80	100	185	625	682	300	200	225	15	8	160	120	65
SZA100-80-315	40	80	100	185	560	610	300	160	225	15	6	160	120	50
SZA100-80-400	50	80	100	180	625	682	350	200	280	17	8	160	120	65
SZA100-80-400	40	80	100	180	560	610	350	160	280	17	6	160	120	50
SZA100-100-160	40	100	100	175	560	610	260	160	180	15	6	125	95	50
SZA100-100-200	40	100	100	165	560	610	270	160	200	15	6	125	95	50
SZA150-100-250	40	100	150	200	560	610	290	160	225	15	6	160	120	50
SZA150-100-315	50	100	150	195	625	682	320	200	250	15	8	160	120	65
SZA150-100-315	40	100	150	195	560	610	320	160	250	15	6	160	120	50

SZA型标准化工流程泵外形尺寸表2

型号	m7	n	n1	n2	n3	S	s1	w	y	d1	l	t	u
SZA40-25-200	20	240	190	50	50	14	14	355	140	19	28	21.5	6
SZA40-25-250	20	240	190	50	50	14	14	355	140	19	28	21.5	6
SZA50-25-315	20	400	335	65	50	18	14	490	140	32	58	35	10
SZA80-40-160	20	240	190	50	50	14	14	425	140	24	36	27	8
SZA80-40-200	20	265	212	50	50	14	14	425	140	24	36	27	8
SZA80-40-250	20	320	250	65	50	14	14	490	140	32	58	35	10
								425		24	36	27	8
SZA80-40-315	20	400	335	65	50	18	14	490	140	32	58	35	10
SZA80-50-160	20	265	212	50	50	14	14	490	140	32	58	35	10
								425		24	36	27	8
SZA80-50-200	20	265	212	50	50	14	14	490	140	32	58	35	10
								425		24	36	27	8
SZA80-50-250	20	320	250	65	50	14	14	490	140	32	58	35	10
SZA100-50-315	30	400	335	65	65	18	18	530	140	42	82	45	12
	20				50		14	490		32	58	35	10
SZA100-50-400	30	435	335	80	65	18	18	530	140	42	82	45	12
	20				50		14	490		32	58	35	10
SZA100-80-160	20	280	212	65	50	14	14	490	140	32	58	35	10
SZA100-80-200	20	345	280	65	50	14	14	490	140	32	58	35	10
								425		24	36	27	8
SZA100-80-250	20	360	280	80	50	18	14	490	140	32	58	35	10
SZA100-80-315	30	400	315	80	65	18	18	530	180	42	82	45	12
	20				50		14	490		32	58	35	10
SZA100-80-400	30	435	355	80	65	18	18	530	180	42	82	45	12
	20				50		14	490		32	58	35	10
SZA100-100-160	20	320	250	65	50	14	14	490	140	32	58	35	10
SZA100-100-200	20	345	280	65	50	14	14	490	180	32	58	35	10
SZA150-100-250	20	400	315	80	50	18	14	490	180	32	58	35	10
SZA150-100-315	30	400	315	80	65	18	18	530	180	42	82	45	12
	20				50		14	490		32	58	35	10

SZA型标准化工流程泵外形尺寸表3

型号	轴承直径	泵外形尺寸
型号	轴承直径	DNo	DNs	a	f	f1	h1	h2	h3	c1	c2	m	m1	m4
SZA150-100-400	60	100	150	210	675	740	380	200	280	20	8	200	150	65
SZA150-100-400	50	100	150	210	625	682	380	200	280	20	8	200	150	65
SZA150-100-500	50	100	150	220	625	682	450	200	355	22	8	200	150	65
SZA150-150-200	40	150	150	200	560	610	310	160	225	15	6	160	120	50
SZA150-150-250	50	150	150	200	625	682	315	200	250	15	8	160	120	65
SZA150-150-250	40	150	150	200	560	610	315	160	250	15	6	160	120	50
SZA150-150-315	50	150	150	205	625	682	370	200	280	15	8	200	150	65
SZA150-150-400	60	150	150	230	675	740	410	200	315	20	8	200	150	65
SZA150-150-400	50	150	150	230	625	682	410	200	315	20	8	200	150	65
SZA150-150-500	50	150	150	240	625	682	480	200	375	22	8	200	150	65
SZA150-150-560	60	150	150	250	675	740	500	200	425	30	8	260	190	65
SZA150-150-630	60	150	150	260	675	740	540	200	475	30	8	260	190	65
SZA200-200-250	50	200	200	235	625	682	390	200	280	15	8	200	150	65
SZA200-200-315	60	200	200	245	675	740	420	200	300	20	8	200	150	65
SZA200-200-315	50	200	200	245	625	682	420	200	300	20	8	200	150	65
SZA200-200-400	70	200	200	260	780	855	470	275	335	20	12	200	150	100
SZA200-200-400	50	200	200	260	625	682	470	200	335	20	8	200	150	65
SZA200-200-500	60	200	200	265	675	740	540	200	400	22	8	260	190	65
SZA200-200-560	70	200	200	270	780	855	570	275	425	30	12	260	190	100
SZA200-200-630	70	200	200	280	780	855	620	275	475	30	12	270	190	100
SZA250-250-315	50	250	250	255	625	682	470	200	315	20	8	200	150	65
SZA250-250-400	60	250	250	280	675	740	520	200	355	26	8	260	190	65
SZA250-250-500	70	250	250	300	780	855	610	275	425	30	12	260	190	100
SZA250-250-560	70	250	250	290	780	855	620	275	450	30	12	270	190	100
SZA250-250-630	85	250	250	320	875	965	660	325	500	35	20	270	190	95
SZA300-300-400	60	300	300	300	675	740	590	200	400	30	8	260	190	65
SZA300-300-500	70	300	300	320	780	855	630	275	450	30	12	270	190	100
SZA300-300-560	85	300	300	330	875	965	670	325	500	30	20	270	190	95
SZA300-300-630	85	300	300	350	875	965	720	325	500	35	20	270	190	95
SZA400-400-500	85	300	300	365	875	965	770	325	500	35	20	340	150	95
SZA400-400-560	85	300	300	380	875	965	820	325	500	35	20	340	250	95

SZA型标准化工流程泵进出口法兰示意图及尺寸表

泵型号	吸入法兰尺寸							压出法兰尺寸
	DNS	D1	D11	D1	B1	F1	N1-Фd01	DNO	D2	D12	D2	B2	F2	N2-Фd02
SZA40-25-200	40	150	110	84	18	3	4-ф18	25	115	85	65	16	3	4-ф14
SZA40-25-250
SZA50-25-315	50	165	125	99	20
SZA80-40-160	80	200	160	132	24		8-ф18	40	150	110	84	18	3	4-ф18
SZA80-40-200
SZA80-40-250
SZA80-40-315
SZA80-50-160								50	165	125	99	20
SZA80-50-200
SZA80-50-250

泵型号	吸入法兰尺寸							压出法兰尺寸
	DNS	D1	D11	D1	B1	F1	N1-Фd01	DNO	D2	D12	D2	B2	F2	N2-Фd02
SZA100-50-315	100	235	190	156	24	3	8-ф23	50	165	125	99	20	3	4-ф18
SZA100-50-400
SZA100-80-160								80	200	160	132	24		8-ф18
SZA100-80-200
SZA100-80-250
SZA100-80-315
SZA100-80-400
SZA100-100-160								100	235	190	156			8-ф23
SZA100-100-200
SZA150-100-250	150	300	250	211	28		8-ф27
SZA150-100-315
SZA150-100-400
SZA150-100-500
SZA150-150-200								150	300	250	211	28		8-ф27
SZA150-150-250
SZA150-150-315
SZA150-150-400
SZA150-150-500
SZA150-150-560
SZA150-150-630
SZA200-200-250	200	360	310	274	30		12-ф30	200	360	310	274	30		12-ф30
SZA200-200-315
SZA200-200-400
SZA200-200-500
SZA200-200-560
SZA200-200-630
SZA250-250-315	250	425	370	330	32			250	425	370	330	32
SZA250-250-400
SZA250-250-500
SZA250-250-560
SZA250-250-630
SZA300-300-400	300	485	430	389	34	4	16-ф30	300	485	430	389	34	4	16-ф30
SZA300-300-500
SZA300-300-560
SZA300-300-630
SZA400-400-500	400	620	550	503	40	4		400	620	550	503	40	4	16-ф37

泵型号	电机型号功率（KW）	外形及安装尺寸（mm）
		a	f	y	h	h2	h3	h4	A	L1	L2
SZA40-25-200	Y.YB90L-2/2.2	100	400	140	25	135	160	355	70	890	160
	Y.YB100L-2/3							380		925
	Y.YB112M-2/4							400		955
	Y.YB132S1-2/5.5							470		980
	Y.YB132S2-2/7.5							470		980
	Y.YB160M1-2/11							530		1100
SZA40-25-250	Y.YB132S1-2/5.5	100	400	140	25	135	180	470	70	980	160
	Y.YB132S2-2/7.5							470		980
	Y.YB160M1-2/11							530		1100
	Y.YB160M2-2/15							530		1100
	Y.YB160L-2/18.5							530		1145
SZA50-25-315	Y.YB160M2-2/15	150	560	140	30	160	225	530	95	1285	200
	Y.YB160L-2/18.5							530		1330
	Y.YB180M-2/22							565		1340
	Y.YB200L1-2/30							625		1415
	Y.YB200L2-2/37							625		1415
	Y.YB225M-2/45							670		1440
SZA80-40-160	Y.YB90L-2/2.2	130	470	140	25	140	132	355	80	970	180
	Y.YB100L-2/3							380		1000
	Y.YB112M-2/4							400		1010
	Y.YB132S1-2/5.5							470		1060
	Y.YB132S2-2/7.5							470		1060
	Y.YB160M1-2/11							530		1110
SZA80-40-200	Y.YB112M2/4	140	470	140	25	140	160	400	80	1010	180
	Y.YB132S1-2/5.5							470		1060
	Y.YB132S2-2/7.5							470		1060
	Y.YB160M1-2/11							530		1110
	Y.YB160M2-2/15							530		1110
	Y.YB160L-2/18.5							530		1225
SZA80-40-250	Y.YB132S2-2/7.5	140	560	140	30	160	180	470	95	1160	200
	Y.YB160M1-2/11							530		1285
	Y.YB160M2-2/15							530		1285
	Y.YB160L-2/18.5							530		1330
	Y.YB180M-2/22							565		1340
	Y.YB200L1-2/30							625		1415
SZA80-40-315	Y.YB160M2-2/15	160	560	140	30	160	225	530	95	1285	200
	Y.YB160L-2/18.5							530		1330
	Y.YB180M-2/22							565		1340

您还可能对以下产品感兴趣
