FSB-L悬臂式氟塑料合金化工泵产品概述：

FSB-L型氟塑料合金化工离心泵（简称：FSB氟塑料合金化工泵），选用当今世界最优秀的耐腐蚀材料氟塑料合金工艺生产。我单位选用该材料生产的FSB－L悬臂式氟塑料合金化工泵，具有特强的耐腐蚀性能，且机械强度高，不老化，无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其它腐蚀性介质。上海美言壹泵阀生产的氟塑料合金泵广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。的化工原料的管道输送中。

FSB-L氟塑料合金化工离心泵采用的氟塑料合金工艺属于特种泵工艺加工制造。该泵适合于在-85°C～200°C条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。已经广泛应用于化工、石油、制药、农药、燃料、油漆、冶炼、造纸、电镀、电力、食品等行业。过流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压、加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。FSB氟塑料合金泵的生产、制造及验收规范，严格执行了有关国家和行业标准规定，并台台检测，备案待查。其机械密封由英国格兰公司与国内联合制造，也能根据客户需求配置进口其他指定的品牌，密封性能十分可靠，维修方便，节约能源，事杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。

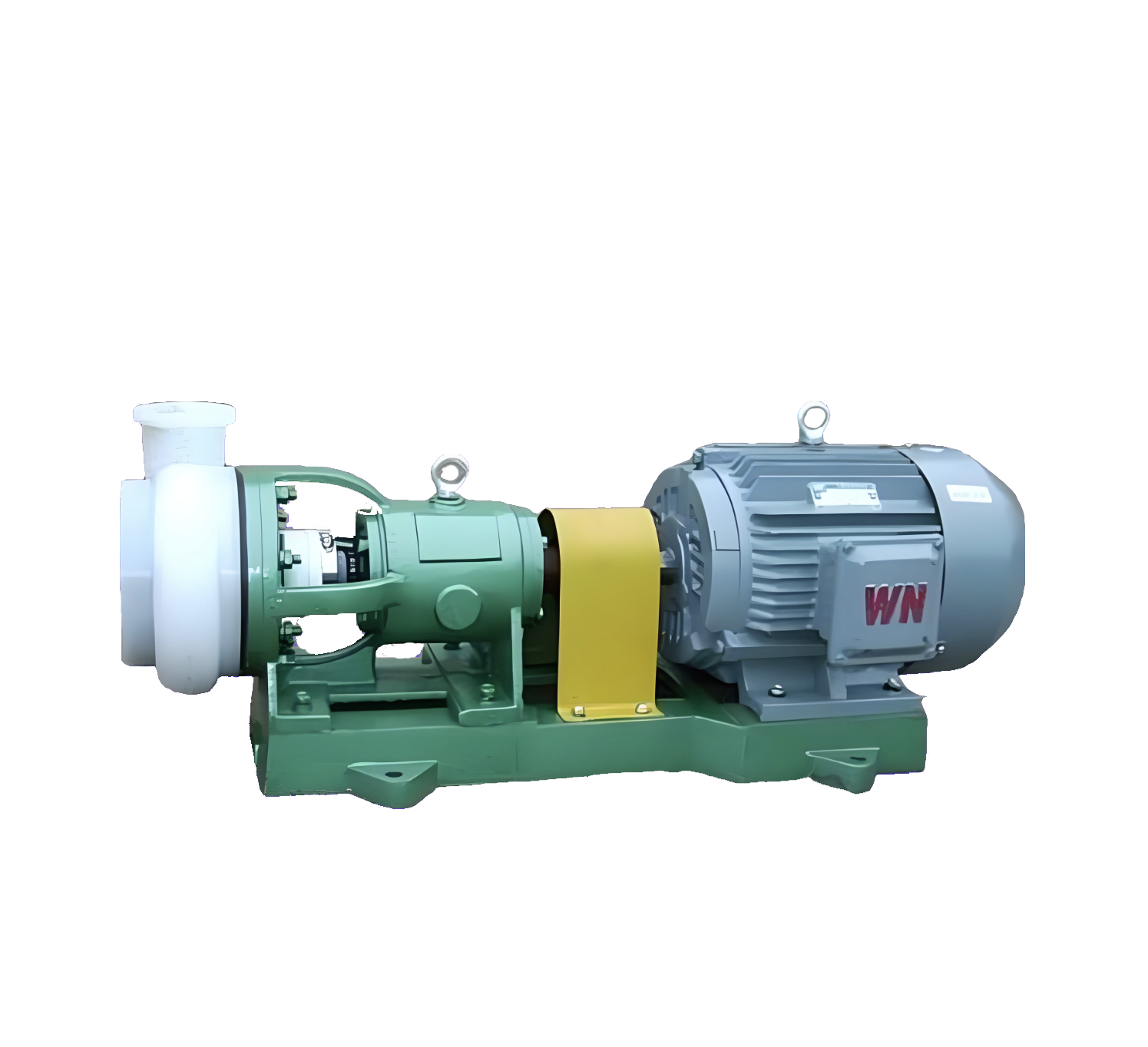

                                 FSB-L悬臂式氟塑料合金化工泵产品图

FSB-L氟塑料合金化工泵结构图及结构说明：

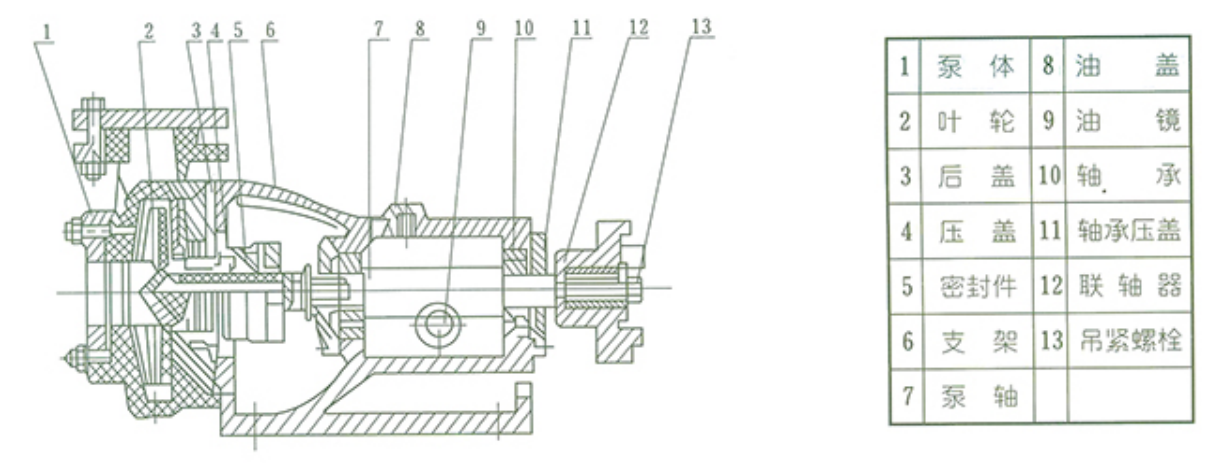

                                  FSB-L悬臂式氟塑料合金化工泵结构图

零部件名称：1.泵体、2.叶轮、3.后盖、4.压盖、5.密封件、6.支架、7.泵轴、8.油盖、9.油镜、10.轴承、11.轴承压盖、12.联轴器、13.吊紧螺栓。

FSB-L悬臂式氟塑料合金化工泵主要由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、联轴器、吊紧螺栓、螺母、底板等组成。

1、 泵体：左右两边连接部分内埋钢质 法兰圈各一只模压塑料合金制成。

2、 后盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。

3、 叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。

机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
