PWF耐腐蚀（化工）污水泵

品牌：壹泵阀
型号：PWF
压力/扬程：7~80米
工作温度：0℃～80℃
连接方式：法兰

产品名称：PWF耐腐蚀（化工）污水泵
通径/流量：10~800吨/每小时
材质：不锈钢SS304、SS304L、SS316、SS316L
驱动方式：电动
适用范围：酸性、碱性、腐蚀性污水、纸浆等

产品概述
性能参数
尺寸重量

PWF耐腐蚀（化工）污水泵

PWF型耐腐蚀（化工）污水泵（简称：PWF耐腐蚀污水泵）是单级、单吸、悬臂式耐腐蚀的离心污水泵,也称化工污水泵。泵吸入口为轴向水平方向，泵吸入口可根据需要装成水平和垂直方向。PWF耐腐蚀污水泵（化工泵）主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。PWF耐腐蚀污水泵（化工泵）的轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵应为顺时针方向旋转。可输送温度低于80°C带有酸性、碱性或其它腐蚀性的污水、纸浆等，PWF耐腐蚀（化工）污水泵广泛适用于化工、石油、轻工、食品、制药和环保等行业。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

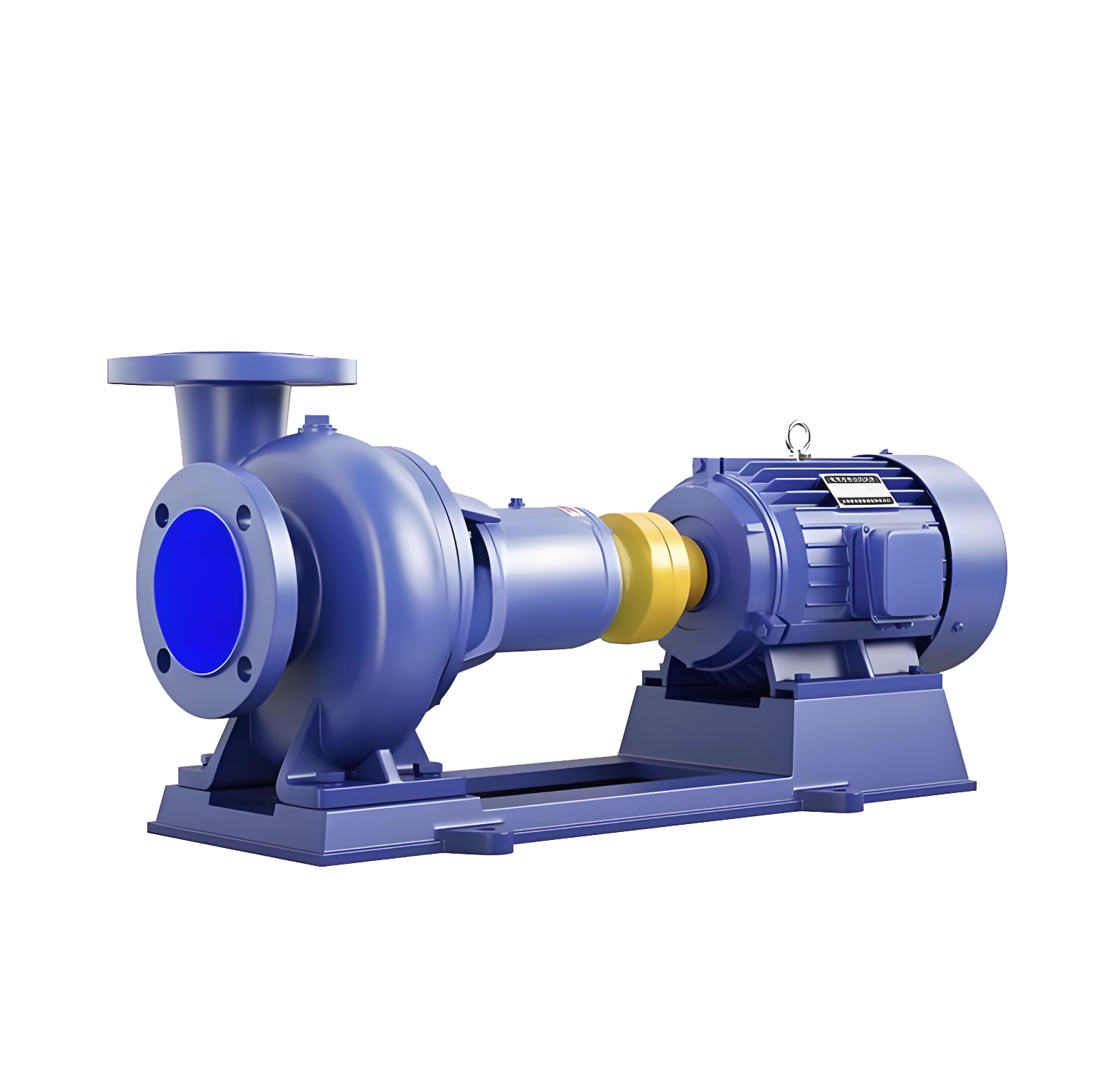

PWF型耐腐蚀（化工）污水泵产品图

PWF型耐腐蚀（化工）污水泵适用范围：

PWF型耐腐蚀（化工）污水泵适用于输送含固体颗粒，有腐蚀性液体。被输送介质温度为-20℃□105℃,泵的进口压力爪能大于0.2MPa, 广乏用于石油、化工、冶金、合成纤维、污水处理、制药、食品、酿造等工业部门。其水力模型同QW型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的一致好评。

PWF型耐腐蚀（化工）污水泵适用工况

1、环境温度<50℃,介质温度<150℃。

2、介质PH 值铸钢材质为5-9,不锈钢为2一13。

3、介质重度爪超过1240千克/m³。

4、通过能力悬浮颗粒直径为泵口径的50%,纤维长度为泵口径的5倍。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

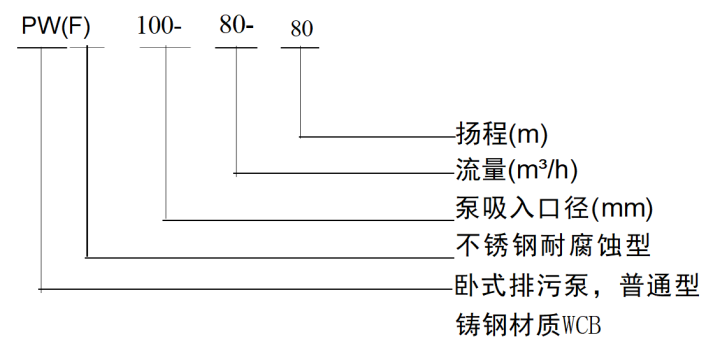

PWF型耐腐蚀（化工）污水泵型号意义

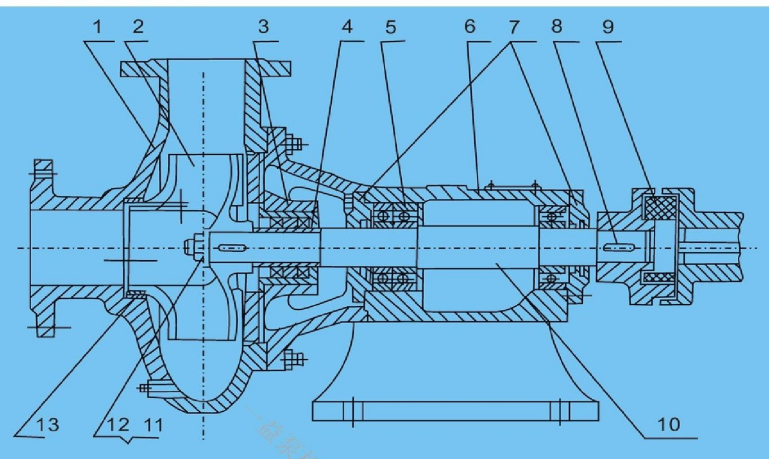

PWF型耐腐蚀（化工）污水泵外形结构图

外形结构零部件名称：1、泵体2、叶轮3、机封座(泵盖) 4、机械密封 5、轴承6、轴承箱 7、轴承压盖 8、平键 9、六角弹性块 10、泵轴 11、叶轮并冒 12、垫圈 13、密封口环

PWF型耐腐蚀（化工）污水泵性能参数表

序号	型号	口径	流量	扬程	功率	转速	效率	汽蚀余量
1	PWF40-12-10	40	12	10	1.1	2900	45	2.5
2	PWF40-10-20	40	10	20	2.2	2900	45	2.5
3	PWF40-20-15	40	20	15	2.2	2900	45	2.5
4	PWF40-15-30	40	15	30	3	2900	48	2.5
5	PWF50-20-7	50	20	7	1.1	2900	45	2.5
6	PWF50-10-10	50	10	10	1.1	2900	45	2.5
7	PWF50-20-15	50	20	15	2.2	2900	45	2.5
8	PWF50-10-20	50	10	20	2.2	2900	45	2.5
9	PWF50-20-25	50	20	25	3	2900	48	2.5
10	PWF50-15-30	50	15	30	3	2900	48	2.5
11	PWF50-20-35	50	20	35	5.5	2900	48	2.5
12	PWF50-20-40	50	20	40	7.5	2900	50	2.5
13	PWF50-20-50	50	20	50	11	2900	53	3
14	PWF65-20-15	65	20	15	2.2	2900	45	2.5
15	PWF65-20-30	65	20	30	4	2900	48	2.5
16	PWF65-30-18	65	30	18	4	2900	45	2.5
17	PWF65-30-18	65	30	18	4	1450	45	2.5
18	PWF65-25-35	65	25	35	5.5	2900	48	3
19	PWF65-25-40	65	25	40	7.5	2900	50	3
20	PWF65-30-50	65	30	50	11	2900	48	3
21	PWF80-40-7	80	40	7	2.2	1450	48	3

序号	型号	口径	流量	扬程	功率	转速	效率	汽蚀余量
22	PWF80-43-13	80	43	13	3	2900	48	3
23	PWF80-40-16	80	40	16	4	2900	48	3
24	PWF80-43-13	80	43	13	4	1450	50	3
25	PWF80-50-20	80	50	20	5.5	2900	50	3
26	PWF80-50-20	80	50	20	5.5	1450	52	3
27	PWF80-65-25	80	65	25	7.5	2900	52	3
28	PWF80-65-25	80	65	25	7.5	1450	52	3
29	PWF80-80-30	80	80	30	11	2900	45	3
30	PW80-80-30	80	80	30	11	1450	48	3
31	PWF80-80-35	80	80	35	15	2900	45	3
32	PWF80-80-35	80	80	35	15	1450	50	3
33	PWF80-40-50	80	40	50	18.5	2900	50	3
34	PWF80-50-60	80	50	60	22	2900	55	3
35	PWF100-80-10	100	80	10	4	1450	48	3
36	PWF100-110-10	100	110	10	5.5	1450	48	3
37	PWF100-100-15	100	100	15	7.5	2900	48	3
38	PWF100-100-15	100	100	15	7.5	1450	50	4
39	PWF100-80-20	100	80	20	7.5	1450	50	4
40	PWF100-100-20	100	100	20	11	2900	50	4
41	PWF100-100-20	100	100	20	11	1450	53	4
42	PWF100-100-30	100	100	30	18.5	2900	48	4
43	PWF100-100-30	100	100	30	18.5	1450	53	4
44	PWF100-100-35	100	100	35	22	2900	50	4
45	PWF100-100-35	100	100	35	22	1450	55	4
46	PWF100-100-45	100	100	45	30	2900	58	4
47	PWF100-80-60	100	80	60	37	2900	50	4
48	PWF100-80-80	100	80	80	45	2900	50	4
49	PWF125-120-20	125	120	20	15	1450	55	4.5
50	PWF125-160-18	125	160	18	15	1450	55	4.5
51	PWF125-180-20	125	180	20	22	1450	58	4.5
52	PWF125-180-30	125	180	30	30	1450	60	4.5
53	PWF125-180-38	125	180	38	55	1450	60	5
54	PWF150-150-8	150	150	8	7.5	1450	55	4.5
55	PWF150-180-10	150	180	10	11	1450	55	4.5
56	PWF150-160-18	150	160	18	15	1450	60	5
57	PWF150-180-14	150	180	14	15	1450	60	5
58	PWF150-180-20	150	180	20	22	1450	60	5
59	PWF150-180-30	150	180	30	30	1450	65	5
60	PWF150-180-38	150	180	38	55	1450	65	5
61	PWF150-150-45	150	150	45	55	1450	65	5
62	PWF200-280-7	200	280	7	ll	1450	60	4.5
63	PWF200-250-11	200	250	11	15	1450	60	4.5
64	PWF200-280-14	200	280	14	22	1450	65	5
65	PWF200-300-18	200	300	18	30	1450	65	5
66	PWF200-300-25	200	300	25	45	1450	65	4.8
67	PWF200-280-28	200	280	28	55	1450	65	4.8
68	PWF250-420-20	250	420	20	55	1450	61	6
69	PWF250-400-30	250	400	30	75	1450	65	6
70	PWF300-800-14	300	800	14	55	1450	63	6
71	PWF300-800-20	300	800	20	75	1450	65	6

PWF型耐腐蚀（化工）污水泵起动、停止、运转须知

1、起动

1）检查轴承箱内是否已加油、油位是否正常油位线。

2）检查电机旋转方向是否与泵的旋转方向一致。

3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。

4）启动电机、并打开压力表旋塞。

5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

2、停止

1) 先慢慢关闭出水管路闸阀，然后切断电源。

2) 若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。

3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。

3、运转

1) 在泵运转过程中，必须注意观察仪表、轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。

2) 轴承****温度不得超过75℃。

3) 轴承油应保持在正常油位线，不能过高或过低，过低应及时加油。

4) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。

吸水口直径≤100mm时，直径方向总间隙≥1.5mm时

吸水口直径>100mm时，直径方向总间咪≥2mm时

PWF型耐腐蚀（化工）污水泵故障及解决方法

故障	原因	解决方法
1、水泵不吸水，压力表及真空表指针剧烈跳动。	注入水泵的水不够，进水管路漏气。	继续注水、设法堵塞漏气处。
2、流量减少或扬程下降。	1) 水泵或进出水管阻塞。2) 密封环或叶轮磨损严重。3) 转速低于规定值。	1) 清洗泵或管路。2) 更换损坏的另件。3) 调整至额定转速。
3、水泵轴功率过大	1) 流量超过使用范围2) 发生机械摩擦。	1) 调整流量在规定范围内运行。2) 检查磨损原因加以消除。
4、水泵内部声音反常，水泵吸不上水或泵振动。	1) 泵吸水高度太高，吸水管阻力过大或流量水太大。2) 吸水管路漏气。3) 泵与电机轴不同心。4) 有些部件螺钉松动。	1) 降低吸水髙度，减少吸水管路阻力，或调整出水闬阀以减少流量。2) 消除漏气。3) 调整果与电机轴同心。4) 拧紧螺钉。
5、轴承过热。	1) 润滑油过多或不足，或变质。2) 泵轴与电机轴不同心。	1) 加油或换油。2) 调整泵与电机轴同心。

备注：如果您需要PWF型耐腐蚀（化工）污水泵外形尺寸图请直接我司技术人员免费索取，谢谢！
