ZA、ZAO、ZAE石油化工流程泵
- 品牌：壹泵阀
- 型号：ZA、ZAO、ZAE
- 压力/扬程：8~300米
- 工作温度：-20℃～140℃
- 连接方式：法兰
- 产品名称：ZA、ZAO、ZAE石油化工流程泵
- 通径/流量：9~2600吨/每小时
- 材质：不锈钢304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金
- 驱动方式：电动
- 适用范围：含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体
- 产品概述
- 性能参数
- 尺寸重量
ZA、ZAO、ZAE石油化工流程泵
ZA、ZAO、ZAE石油化工流程泵概述
ZA、ZAO、ZAE石油化工流程泵为单级单吸悬臂式离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体。 中性或有腐蚀性的液体，输送介质的温度一般为 -45 ℃ -180 ℃。ZA、ZAO、ZAE石油化工流程泵，是根据API610和VDMA24297（轻/中型）规范设计的。
泵体为脚支撑，单吸叶轮，轴向吸入，径向排出。轴向力采用前后口环及平衡孔进行水力平衡。轴封采用机械密封可采用单端面或双端面平衡型集装式，也可以采用填料密封。机械密封并配有冷却、冲洗或密封液系统，密封管路系统按 API 规范设计。吸入与排出法兰可按 GB 、 DIN 、 ANSI 标准设计。

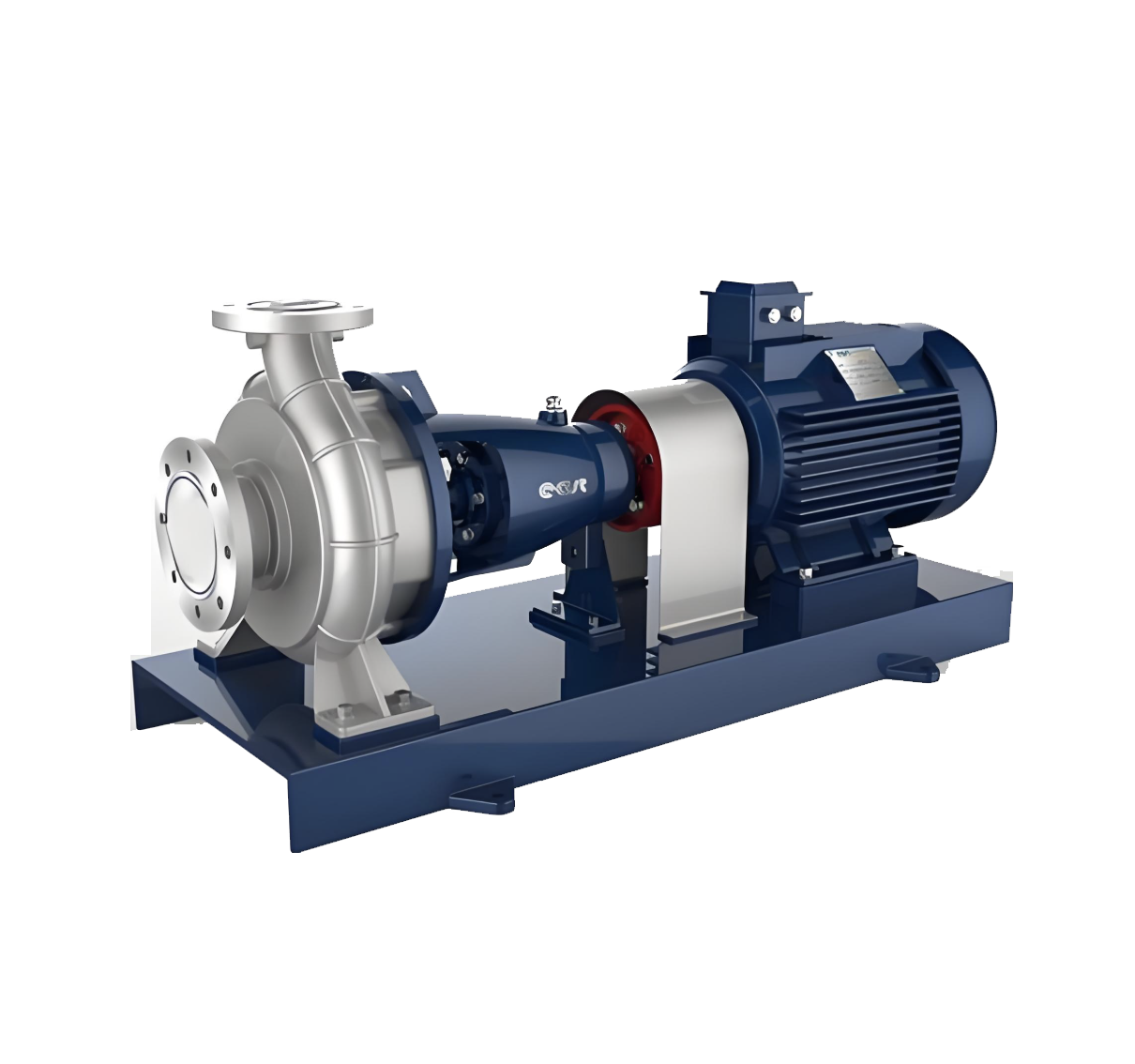

ZA、ZAO、ZAE石油化工流程泵产品图
ZA、ZAO、ZAE石油化工流程泵产品特点
ZA、ZAO、ZAE石油化工流程泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出；根据使用条件采用前、后密封环及平衡孔进行水力平衡；填料箱具有冷却或加热管接头。轴封采用填料密封，也可采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。吸入及排出管法兰的额定压力等级相同。轴承用洁净的 22 号机械油润滑。泵的旋转方向：从原动机端看，为顺时针旋转。
ZA、ZAO、ZAE系列石油化工流程泵为单级单吸悬臂式后开门的结构，所以在检修泵时不需拆卸吸入和排出管路，拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出，所以检修工作十分方便。叶轮的后盖板上有密封环，基本上能平衡轴向力，残余的不平衡力由推力轴承承受。轴承为油润滑的球轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时，悬架用风冷或水冷。根据不同的情况，部分泵为双蜗壳结构，其余为单蜗壳。轴封可采用填料密封，也可采用单端面或双端面机械密封，并配有冷却、冲洗或接密封液的系统。由电动机直接驱动，用联轴器与电动机相连。
ZA、ZAO、ZAE石油化工流程泵使用范围
口径25-400mm
流量范围（ Q）：9～2600m3/h
扬程范围（ H）：8～300m
环境温度（℃）：≤ 40℃
介质温度（℃）： -20℃～+140℃
介质密度（ρ） : ≤0.03kg/m3
转速（ r/min）：1450～2900r/min
系统工作压力（ Mpa）：≤4.6Mpa
泵过流部件材料有不锈钢材质有304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金等。
ZA、ZAO、ZAE石油化工流程泵主要用途
ZA、ZAO、ZAE系列石油化工流程泵适合于输送清洁的或含少量颗粒的、低温的或高温的液体；适合于输送中性的或有腐蚀性的液体，其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。ZA系列石油化工流程泵主要用于炼油厂、石化工业、煤加工工业和低温工程、造纸业、制糖业和海水淡化工程等。
也可以作为炼油厂泵、石油化工学工业泵、煤加工工业泵和低温工程泵；化学工业泵、造纸纸浆业泵、制糖业和普通流程工业泵；供水厂泵、海水淡化厂泵；供暖和空气调节系统泵；发电厂泵；环境保护工程泵；船舶及海上工业泵等。ZA、ZAO、ZE化工流程泵适合输送清洁或含有颗粒的液体，低温或高温的液体，中性或有腐蚀性的液体。
ZA型和ZAO型：脚支撑，适用于一般工业应用。
ZAE型：水平面中心支撑，适用于需要更高稳定性的应用场景。
ZA、ZAO、ZAE石油化工泵流程型号意义
ZA(ZAO/ZAE) 80-25-200
ZA-闭式叶轮，适用于输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体。
ZAO-半开式叶轮，同样适用于上述介质。
ZAE-高温中间支撑，适用于输送含有大量固体颗粒的液体，如煤浆等。
80-进口直径3
25-出口直径
200-叶轮名义直径
ZA、ZAO、ZAE系列石油化工流程泵性能参数
| 型 号 | 叶轮形式 | 2900r/min转速 | 1450 r/min转速 | ||||||||
| 流量 Q(m3/h) | 扬程 H(m) | 配用功率（KW） | 流量Q(m3/h) | 扬程 H(m) | 配用功率（KW） | ||||||
| 介质密度（g/cm3） | 介质密度（g/cm3） | ||||||||||
| 1 | 1.35 | 1.84 | 1 | 1.35 | 1.84 | ||||||
| 40-25-200 | A | 11.5 | 49 | 5.5 | 7.5 | 11 | 5.8 | 12 | 1.1 | 1.1 | 1.5 |
| B | 10.5 | 42 | 4 | 5.5 | 7.5 | 5.4 | 11 | 0.75 | 1.1 | 1.1 | |
| C | 9 | 36 | 3 | 4 | 5.5 | 4.6 | 8.5 | 0.75 | 0.75 | 1.1 | |
| D | 7.5 | 28 | 2.2 | 3 | 4 | 4 | 6.5 | 0.75 | 0.75 | 1.1 | |
| 40-25-250 | A | 12.5 | 78 | 11 | 15 | 18.5 | 6.3 | 19.5 | 1.5 | 2.2 | 3 |
| B | 12.2 | 72 | 7.5 | 11 | 15 | 6.1 | 18 | 1.5 | 2.2 | 2.2 | |
| C | 11.7 | 60 | 5.5 | 7.5 | 11 | 5.9 | 15 | 1.5 | 1.5 | 2.2 | |
| D | 10.8 | 46 | 5.5 | 7.5 | 7.5 | 5.4 | 11.5 | 1.1 | 1.5 | 1.5 | |
| 40-25-315 | A | 20 | 130 | 30 | 37 | 45 | 10 | 32 | 3 | 4 | 5.5 |
| B | 18.8 | 115 | 22 | 30 | 45 | 9.3 | 29 | 3 | 4 | 5.5 | |
| C | 17.3 | 97 | 22 | 30 | 37 | 8.7 | 24 | 2.2 | 3 | 4 | |
| D | 15.3 | 74 | 15 | 22 | 30 | 7.6 | 18.5 | 2.2 | 2.2 | 3 | |
| 80-40-160 | A | 28 | 33 | 5.5 | 7.5 | 11 | 14 | 8 | 1.1 | 1.1 | 1.5 |
| B | 25.6 | 18 | 5.5 | 7.5 | 7.5 | 13 | 7 | 1.1 | 1.1 | 1.5 | |
| C | 22 | 11 | 4 | 5.5 | 5.5 | 11 | 5.5 | 0.75 | 1.1 | 1.1 | |
| D | 20 | 16 | 2.2 | 3 | 4 | 9.5 | 4.5 | 0.75 | 0.75 | 1.1 | |
| 80-40-200 | A | 29 | 53 | 11 | 15 | 18.5 | 14.5 | 13 | 1.5 | 2.2 | 3 |
| B | 26 | 47 | 7.5 | 11 | 15 | 13 | 11.5 | 1.1 | 1.5 | 2.2 | |
ZA、ZAO、ZAE系列石油化工流程泵性能参数2
| C | 22 | 39 | 5.5 | 7.5 | 11 | 11.5 | 9 | 1.1 | 1.1 | 1.5 | |
| D | 18 | 20 | 4 | 5.5 | 7.5 | 9.5 | 7 | 1.1 | 1.1 | 1.1 | |
| 80-40-250 | A | 32 | 78 | 18.5 | 22 | 30 | 16 | 19.5 | 3 | 4 | 5.5 |
| B | 30 | 72 | 15 | 18.5 | 30 | 15 | 18 | 2.2 | 3 | 4 | |
| C | 24 | 60 | 11 | 15 | 18.5 | 12.5 | 14 | 1.5 | 2.2 | 3 | |
| D | 21 | 47 | 7.5 | 11 | 15 | 10.5 | 11 | 1.1 | 1.5 | 2.2 | |
| 80-40-315 | A | 42 | 115 | 37 | 45 | 75 | 21 | 29 | 5.5 | 7.5 | 11 |
| B | 40 | 107 | 30 | 45 | 55 | 20 | 26.5 | 5.5 | 7.5 | 11 | |
| C | 34 | 81 | 22 | 30 | 45 | 17.5 | 20 | 4 | 5.5 | 7.5 | |
| D | 29 | 61 | 15 | 22 | 30 | 15 | 15 | 3 | 4 | 5.5 | |
| 80-50-160 | A | 50 | 34 | 11 | 15 | 15 | 25 | 8.4 | 1.5 | 2.2 | 2.2 |
| B | 45 | 29 | 7.5 | 11 | 15 | 22.5 | 7 | 1.5 | 1.5 | 2.2 | |
| C | 38 | 22 | 5.5 | 7.5 | 11 | 19 | 5.5 | 1.1 | 1.5 | 1.5 | |
| D | 31 | 17 | 3 | 4 | 5.5 | 16.5 | 4 | 0.75 | 1.1 | 1.1 | |
| 80-50-200 | A | 62 | 52 | 18.5 | 22 | 30 | 31 | 13 | 3 | 3 | 4 |
| B | 56 | 46 | 15 | 18.5 | 22 | 28.5 | 11.5 | 2.2 | 3 | 4 | |
| C | 49 | 37 | 11 | 15 | 18.5 | 25 | 9 | 1.5 | 2.2 | 3 | |
| D | 43 | 28 | 7.5 | 11 | 15 | 22 | 7 | 1.1 | 1.5 | 2.2 | |
| 80-50-250 | A | 70 | 82 | 30 | 37 | 55 | 35 | 20 | 4 | 5.5 | 7.5 |
| B | 66 | 75 | 30 | 37 | 45 | 33 | 18.5 | 4 | 5.5 | 7.5 | |
| C | 60 | 60 | 22 | 30 | 37 | 30 | 15 | 3 | 4 | 5.5 | |
| D | 50 | 45 | 15 | 18.5 | 22 | 26 | 11 | 2.2 | 3 | 3 |
| 100-50-315 | A | 87 | 115 | 55 | 75 | 110 | 44 | 28 | 11 | 11 | 15 |
| B | 80 | 100 | 45 | 75 | 90 | 40 | 24 | 7.5 | 11 | 15 | |
| C | 70 | 78 | 37 | 45 | 55 | 35 | 19 | 5.5 | 7.5 | 11 | |
| D | 57 | 57 | 22 | 30 | 37 | 30 | 14 | 3 | 4 | 5.5 | |
| 100-50-400 | A | 82 | 194 | 110 | 160 | 200 | 41 | 48 | 15 | 22 | 30 |
| B | 78 | 175 | 90 | 132 | 160 | 39 | 43 | 15 | 18.5 | 22 | |
| C | 70 | 140 | 75 | 90 | 132 | 35 | 34 | 11 | 15 | 18.5 | |
| D | 60 | 102 | 45 | 75 | 90 | 30 | 25 | 7.5 | 11 | 15 | |
| 100-80-160 | A | 94 | 32 | 15 | 18.5 | 30 | 47 | 8 | 2.2 | 3 | 4 |
| B | 85 | 28 | 11 | 15 | 18.5 | 42 | 7 | 2.2 | 2.2 | 3 | |
| C | 76 | 23 | 11 | 11 | 15 | 38 | 5.5 | 1.5 | 2.2 | 2.2 | |
| D | 66 | 17 | 5.5 | 7.5 | 11 | 34 | 4 | 1.1 | 1.1 | 1.5 | |
| 100-80-200 | A | 103 | 54 | 30 | 37 | 55 | 51 | 12.5 | 4 | 5.5 | 7.5 |
| B | 95 | 48 | 22 | 30 | 37 | 47 | 12 | 3 | 4 | 5.5 | |
| C | 84 | 38 | 15 | 22 | 30 | 41 | 9.5 | 2.2 | 3 | 4 | |
| D | 70 | 30 | 11 | 15 | 22 | 36 | 7.5 | 1.5 | 2.2 | 3 | |
| 100-80-250 | A | 127 | 82 | 45 | 75 | 90 | 64 | 20 | 7.5 | 11 | 15 |
| B | 120 | 76 | 45 | 55 | 75 | 60 | 19 | 7.5 | 7.5 | 11 | |
| C | 105 | 59 | 30 | 45 | 55 | 52 | 14.5 | 4 | 5.5 | 7.5 | |
| D | 87 | 45 | 22 | 30 | 37 | 46 | 11 | 3 | 4 | 5.5 |
ZA、ZAO、ZAE系列石油化工流程泵性能参数3
| 100-80-315 | A | 141 | 127 | 90 | 132 | 160 | 70 | 33 | 15 | 18.5 | 22 |
| B | 135 | 121 | 75 | 90 | 132 | 66 | 30 | 11 | 15 | 22 | |
| C | 115 | 97 | 55 | 75 | 110 | 56 | 24 | 11 | 11 | 15 | |
| D | 90 | 74 | 37 | 45 | 75 | 45 | 18 | 5.5 | 7.5 | 11 | |
| 100-80-400 | A | 171 | 187 | 160 | 220 | 280 | 85 | 46 | 22 | 30 | 45 |
| B | 159 | 170 | 160 | 200 | 250 | 80 | 42 | 18.5 | 30 | 37 | |
| C | 135 | 130 | 90 | 132 | 160 | 65 | 33 | 15 | 18.5 | 30 | |
| D | 116 | 95 | 75 | 90 | 132 | 53 | 25 | 11 | 15 | 18.5 | |
| 100-100-160 | A | 162 | 29 | 22 | 30 | 37 | 81 | 7.2 | 3 | 4 | 5.5 |
| B | 150 | 24 | 15 | 22 | 30 | 73 | 6 | 2.2 | 3 | 4 | |
| C | 130 | 17 | 11 | 15 | 18.5 | 63 | 4.3 | 1.5 | 2.2 | 3 | |
| D | 110 | 12 | 7.5 | 11 | 15 | 55 | 3 | 1.1 | 1.5 | 2.2 | |
| 100-100-200 | A | 193 | 50 | 45 | 55 | 75 | 95 | 12.5 | 5.5 | 7.5 | 11 |
| B | 180 | 44 | 37 | 45 | 75 | 90 | 10.5 | 5.5 | 7.5 | 11 | |
| C | 155 | 35 | 30 | 37 | 45 | 80 | 8.5 | 4 | 5.5 | 7.5 | |
| D | 135 | 26 | 18.5 | 30 | 37 | 70 | 6 | 3 | 3 | 4 |
ZA、ZAO、ZAE系列石油化工流程泵性能参数4
| 150-100-250 | A | 230 | 79 | 75 | 90 | 132 | 115 | 20 | 11 | 15 | 18.5 |
| B | 213 | 73 | 75 | 90 | 110 | 110 | 18 | 11 | 11 | 15 | |
| C | 190 | 58 | 45 | 75 | 90 | 100 | 14 | 7.5 | 11 | 11 | |
| D | 170 | 44 | 37 | 45 | 75 | 90 | 10 | 5.5 | 7.5 | 7.5 | |
| 150-100-315 | A | 250 | 126 | 132 | 200 | 220 | 125 | 31 | 18.5 | 30 | 37 |
| B | 240 | 120 | 132 | 160 | 200 | 119 | 29 | 18.5 | 22 | 30 | |
| C | 203 | 97 | 90 | 132 | 160 | 104 | 24 | 15 | 18.5 | 22 | |
| D | 170 | 71 | 75 | 75 | 110 | 86 | 17.5 | 11 | 11 | 15 | |
| 150-100-400 | A | 300 | 194 | 250 | 355 | 450 | 150 | 48 | 37 | 45 | 75 |
| B | 290 | 180 | 220 | 315 | 400 | 145 | 44 | 30 | 45 | 55 | |
| C | 260 | 145 | 160 | 220 | 315 | 130 | 36 | 22 | 30 | 45 | |
| D | 224 | 105 | 110 | 160 | 200 | 115 | 26 | 15 | 22 | 30 | |
| 150-150-200 | A | 320 | 44 | 55 | 75 | 110 | 160 | 11 | 7.5 | 11 | 15 |
| B | 300 | 39 | 45 | 75 | 90 | 152 | 9.5 | 7.5 | 11 | 15 | |
| C | 265 | 30 | 37 | 45 | 75 | 140 | 7 | 5.5 | 7.5 | 11 | |
| D | 220 | 23 | 22 | 30 | 45 | 123 | 5 | 3 | 4 | 5.5 |
ZA、ZAO、ZAE系列石油化工流程泵性能参数5
| 150-150-250 | A | 390 | 74 | 110 | 160 | 200 | 195 | 1835 | 15 | 22 | 30 |
| B | 355 | 62 | 90 | 110 | 160 | 180 | 16 | 15 | 18.5 | 22 | |
| C | 325 | 46 | 75 | 90 | 110 | 160 | 11.5 | 11 | 11 | 15 | |
| D | 310 | 40 | 55 | 75 | 90 | 155 | 10 | 11 | 11 | 15 | |
| 150-150-315 | A | 442 | 125 | 250 | 355 | 450 | 220 | 32.5 | 30 | 45 | 55 |
| B | 430 | 120 | 220 | 315 | 400 | 210 | 30 | 30 | 37 | 55 | |
| C | 372 | 94 | 160 | 220 | 315 | 180 | 24 | 22 | 30 | 37 | |
| D | 310 | 68 | 90 | 132 | 160 | 150 | 17 | 15 | 18.5 | 22 | |
| 150-150-400 | A | 520 | 205 | 400 | 500 | 710 | 260 | 51 | 55 | 75 | 110 |
| B | 498 | 190 | 355 | 450 | 630 | 250 | 48 | 55 | 75 | 90 | |
| C | 453 | 151 | 280 | 355 | 500 | 225 | 38 | 37 | 55 | 75 | |
| D | 400 | 113 | 200 | 280 | 355 | 200 | 28 | 30 | 37 | 55 | |
| D | 212 | 60 | 75 | 90 | 110 | ||||||
| 200-200-250 | A | 610 | 72 | 160 | 220 | 315 | 305 | 17.5 | 22 | 30 | 45 |
| B | 580 | 65 | 160 | 200 | 280 | 290 | 16 | 18.5 | 30 | 37 | |
| C | 520 | 47 | 110 | 132 | 200 | 260 | 12 | 15 | 18.5 | 30 | |
| D | 470 | 32 | 75 | 90 | 110 | 240 | 8 | 11 | 15 | 15 | |
| 200-200-315 | A | 710 | 122 | 355 | 450 | 630 | 350 | 30 | 45 | 55 | 75 |
| B | 680 | 114 | 315 | 400 | 560 | 340 | 29 | 37 | 55 | 75 | |
| C | 600 | 87 | 220 | 315 | 400 | 300 | 22 | 30 | 37 | 55 | |
| D | 480 | 65 | 132 | 185 | 250 | 250 | 15 | 18.5 | 22 | 30 |
ZA、ZAO、ZAE系列石油化工流程泵性能参数6
| 200-200-400 | A | 850 | 203 | 710 | 1000 | 1250 | 426 | 50 | 90 | 110 | 160 |
| B | 830 | 190 | 630 | 900 | 1120 | 410 | 47 | 75 | 110 | 132 | |
| C | 750 | 145 | 500 | 710 | 900 | 370 | 36.5 | 55 | 75 | 110 | |
| D | 670 | 106 | 355 | 450 | 630 | 332 | 27 | 45 | 55 | 75 | |
| 250-250-315 | A | 545 | 27 | 55 | 75 | 110 | |||||
| B | 528 | 25 | 55 | 75 | 90 | ||||||
| C | 480 | 19 | 37 | 55 | 75 | ||||||
| D | 434 | 13 | 30 | 37 | 45 | ||||||
| 250-250-400 | A | 660 | 49 | 132 | 160 | 250 | |||||
| B | 630 | 46 | 110 | 160 | 200 | ||||||
| C | 565 | 36 | 75 | 110 | 160 | ||||||
| D | 500 | 24 | 55 | 75 | 90 | ||||||
| D | 625 | 71 | 220 | 315 | 400 | ||||||
| 300-300-400 | A | 1050 | 48 | 200 | 280 | 355 | |||||
| B | 1010 | 45 | 160 | 250 | 315 | ||||||
| C | 900 | 34 | 132 | 160 | 220 | ||||||
| D | 780 | 26 | 90 | 132 | 160 | ||||||
| C | 1170 | 100 | 500 | 800 | 1120 | ||||||
| D | 950 | 75 | 355 | 500 | 630 |
ZA、ZAO、ZAE系列石油化工流程泵外形结构图及说明

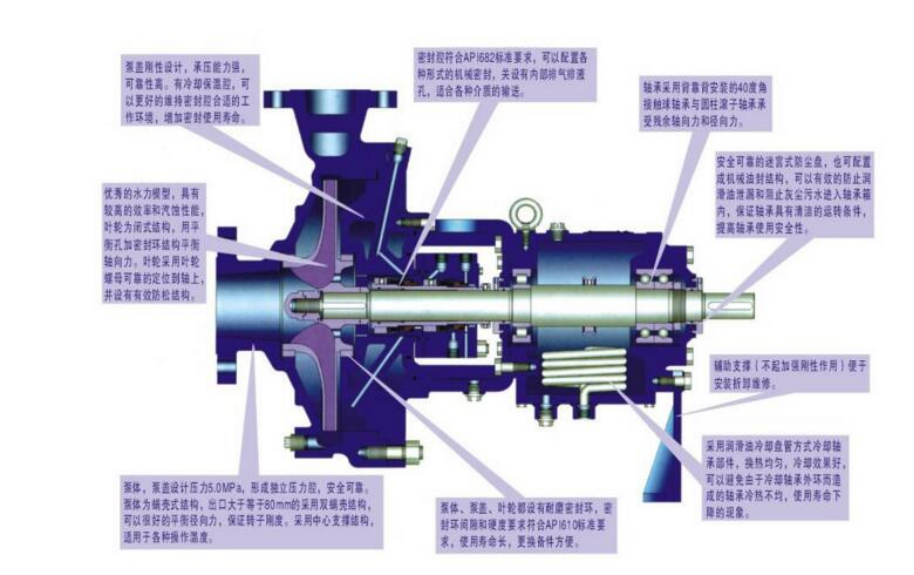

ZA、ZAO、ZE石油化工流程泵结构图1说明
泵盖刚性设计，承压能力强可靠性高。有冷却保温箱，可以更好的维持密封腔合适的工作环境，增加密封使用寿命。
密封腔符合AP1682标准要求，可以配置各种形式的机城密封，关设有内部排气排液孔，适台各种介质的输送。
轴承采用背靠背安装的40度角，援触球轴承与国柱滚子轴承承受我众轴向力和径向力。
忧秀的水力惯型，具有较高的效率和汽蚀性能。叶轮为闭式结构，用平衡孔加密封环结构平衡轴向力。叶轮采用叶轮螺母可靠的定位到轴上，并设有有效防松结构。
安全可靠的还宫式陷尘盘，也可配置成机城油封结构，可以有效的防止润滑油泄漏和止灰尘厉水进入轴承籍内，保证轴承具有酒洼的运转条件，提高轴承便用安全性。
辅助支撑(不起加强刚性作用)便于安装折即维修。
派体，泵盖设计压力5.0MPa,形成验立压力腔，安全可靠。源体为蜗亮式结构，出口大于等于80mm的采用双蜗壳结构，可以很好的平街经向力，保证转子刚度，采用中心支排结构，通用于各种操作温度。
泵体、泵盖、叶轮都设有耐层密封环，密封环间障和硬度要求符合API610标准要求，使用寿命长，更换备件方便。
采用润滑油冷却鱼管方式冷却轴承部件，换热均匀，冷却效果好，可以避免由于冷沛轴承外环而道成的辅承冷热不均，使用寿命下降的现象。

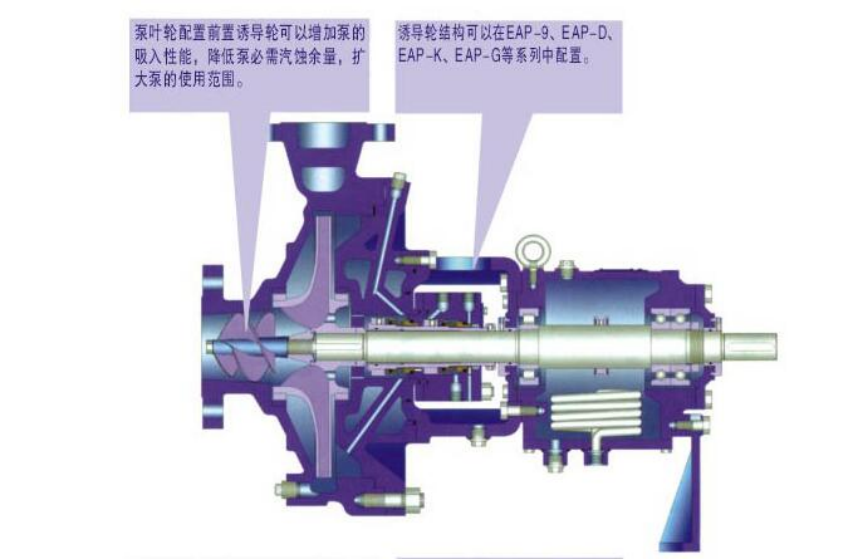

ZA、ZAO、ZE石油化工流程泵结构图2说明
泵叶轮配置前置诱导轮可以增加泵的吸入性能，降低泵必需汽蚀余量，扩大泵的使用范围
诱导轮结构可以在EAP-9、EAP-D、EAP-K、EAP-G等系列中配置。

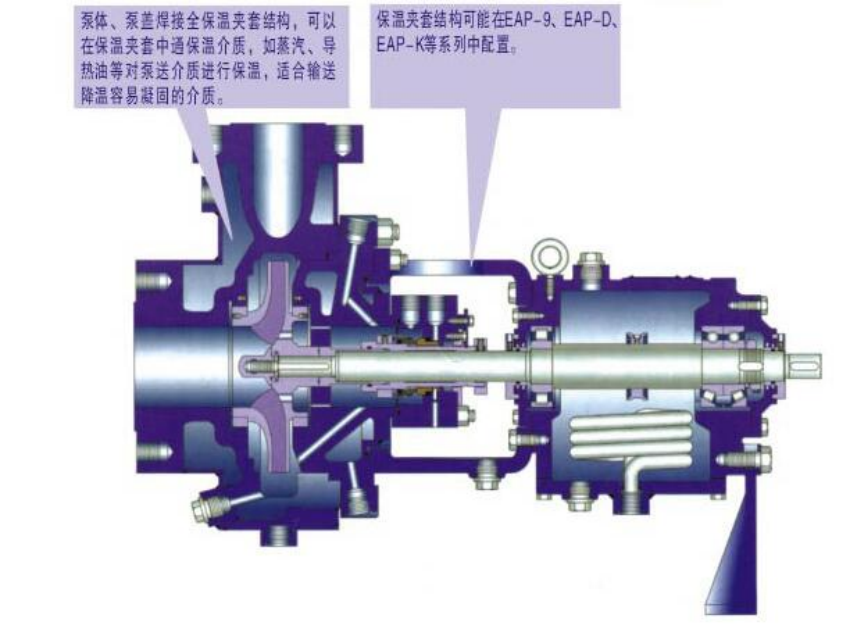

ZA、ZAO、ZE石油化工流程泵结构图3说明
泵体、泵盖焊接全保温夹套结构，可以在保温夹套中通保温介质，如蒸汽、导热油等对泵送介质进行保温，适合输送降温容易凝固的介质。
保温夹套结构可能在EAP-9、EAP-D、EAP-K等系列中配置
备注：如果您需要ZA、ZAO、ZE石油化工流程泵的外形尺寸图纸请直接联系我司技术人员免费索取，谢谢！
