FXQ小流量高扬程切线流泵
- 品牌：壹泵阀
- 型号：FXQ
- 压力/扬程：16~120米
- 工作温度：-50℃～300℃
- 连接方式：法兰
- 产品名称：FXQ小流量高扬程切线流泵
- 通径/流量：0.1~15吨/每小时
- 材质：铸钢、不锈钢SS304、SS304L、SS316、SS316L
- 驱动方式：电动
- 适用范围：易燃、易爆、有毒、有害和贵重介质
- 产品概述
- 性能参数
- 尺寸重量
FXQ型小流量高扬程切线流泵
FXQ型小流量、高扬程切线流泵（简称：FXQ切线流泵）是一种单级单吸部分流泵。该泵事针对小流量、高扬程，特别事对含有固介质容易磨损的工况而设计。切线流泵由于采用切线流泵设计技术，从零流量至设计流量变化时，泵的扬程为一恒定值，这一特点特别适用于与喷嘴配套使用的场合，也适应其它各种要求泵具有自动调节特性的场合，同时该泵对叶轮与前后泵盖间隙不敏感，当由于磨、腐蚀造成间隙增大时，泵的性能基本不变化。由于其特殊设计，在流量偏离设计点时，叶轮及泵轴不存在不平衡径向力的作用，确保了泵的运转稳定，轴承寿命长。FXQ切线流泵由于叶轮为全开式，同时采用和室的机械密封及其它密封，运转中无泄漏。可以采用变频调速器调速。性能调整方便，可与计算机连接，对泵实行电脑控制。

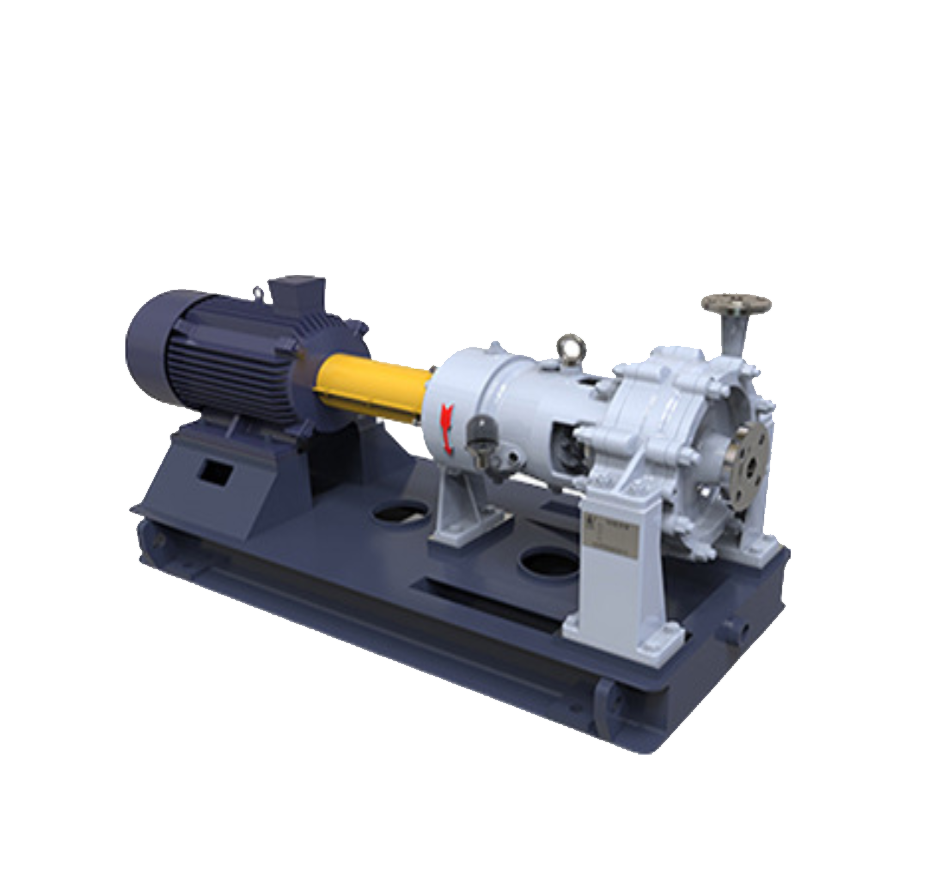

FXQ型小流量高扬程切线流泵产品图

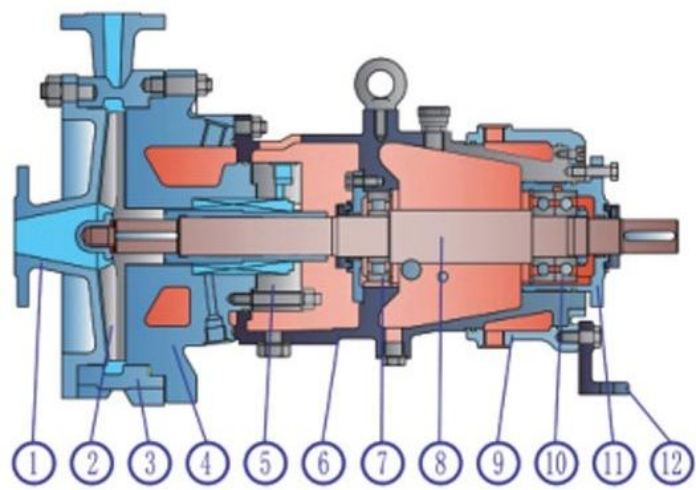

FXQ小流量高扬程切线流泵外形结构图及零部件名称
| 1.前泵盖 | 2.叶轮 | 3.泵体 | 4.后泵盖 |
| 5.轴封 | 6.轴承托架 | 7.非驱动端轴承 | 8.轴系 |
| 9.水冷腔套 | 10.驱动端轴承 | 11.轴承盒 | 12.支脚 |
FXQ小流量高扬程切线流泵性能范围
| 产品名称：高扬程切线流泵 | 产品型号：QXP |
| 产品材质： 304不锈钢可定制 | 适用温度：-50℃-+300℃ |
| 设计压力：-2.5Mpa | 公司名称：上海美言壹泵阀 |
| 适用范围：易燃、易爆、有毒、有害和贵重介质的输送 | |

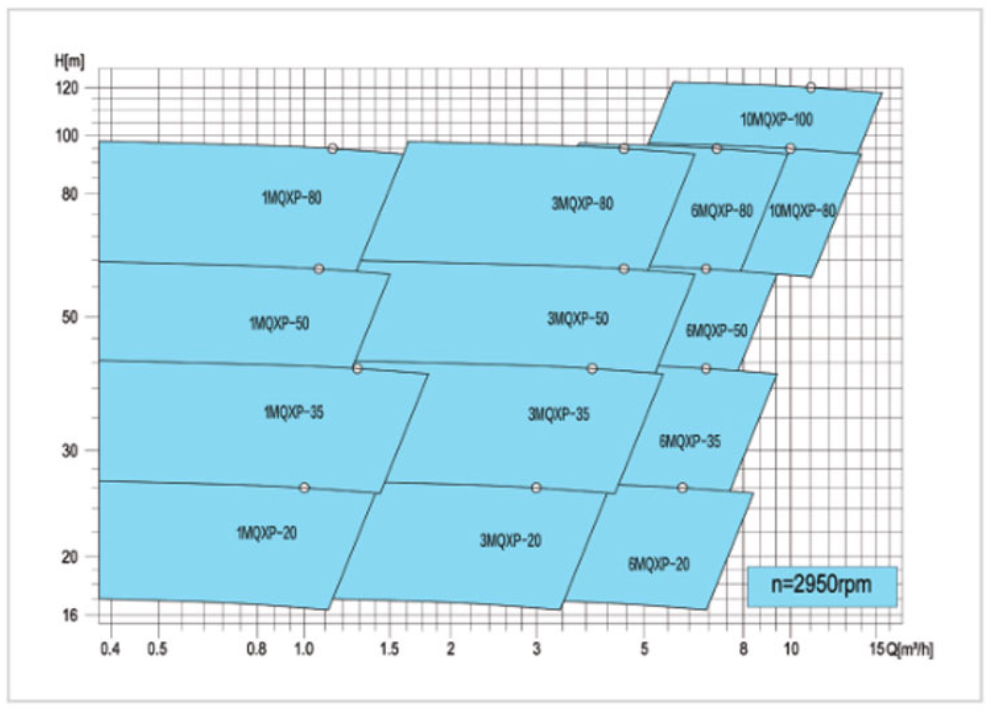

FXQ小流量高扬程切线流泵型谱图
FXQ小流量高扬程切线流泵性能参数表
| 型号 model | 叶轮代号 Impellercode | 叶轮直径 Impeller diameter | 进口直径 Inlet diametermm | 出口直径 Outlet diametermm | 流量 capacity M3/h | 扬程 Head m | 轴功率 Shaft power kw | 配用功率 (kw) Motor power | ||
| Γ=1.0 | Γ=1.4 | Γ=1.86 | ||||||||
| 1FXQ-20 | A | 125 | 25 | 20 | 0.1-1.4 | 24 | 0.45 | 0.75 | 1.1 | 1.5 |
| B | 115 | 0.1-1.3 | 20 | |||||||
| C | 105 | 0.1-1.2 | 16 | |||||||
| 1FXQ-35 | A | 165 | 25 | 20 | 0.1-1.8 | 41 | 1.5 | 2.2 | 3 | 4 |
| B | 150 | 0.1-1.5 | 35 | |||||||
| C | 135 | 0.1-1.2 | 28 | |||||||
| 1FXQ-50 | A | 195 | 25 | 20 | 0.1-1.5 | 59 | 2.4 | 3 | 4 | 5.5 |
| B | 180 | 0.1-1.4 | 50 | |||||||
| C | 165 | 0.1-1.3 | 41 | |||||||
| 1FXQ-80 | A | 250 | 25 | 20 | 0.1-1.6 | 95 | 4.5 | 5.5 | 7.5 | 11 |
| B | 225 | 0.1-1.5 | 80 | |||||||
| C | 205 | 0.1-1.3 | 64 | |||||||
| 3FXQ-20 | A | 125 | 32 | 20 | 1-3.3 | 24 | 1.1 | 1.5 | 2.2 | 3 |
| B | 115 | 1-3 | 20 | |||||||
| C | 105 | 1-2.8 | 16 | |||||||
| 3FXQ-35 | A | 165 | 32 | 20 | 1-4.3 | 41 | 3 | 4 | 5.5 | 7.5 |
| B | 150 | 1-3.9 | 35 | |||||||
| C | 135 | 1-3.5 | 28 | |||||||
| 3FXQ-50 | A | 195 | 32 | 20 | 1-5 | 59 | 5.5 | 7.5 | 11 | 15 |
| B | 180 | 1-4.7 | 50 | |||||||
| C | 165 | 1-4.3 | 41 | |||||||
| 3FXQ-80 | A | 250 | 32 | 20 | 1-5 | 95 | 10.5 | 15 | 18.5 | 22 |
| B | 225 | 1-4.6 | 80 | |||||||
| C | 205 | 1-4.2 | 64 | |||||||
| 6FXQ-20 | A | 125 | 40 | 25 | 3-6.8 | 24 | 2.2 | 3 | 4 | 5.5 |
| B | 115 | 3-6.2 | 20 | |||||||
| C | 105 | 3-5.7 | 16 | |||||||
| 6FXQ-35 | A | 165 | 40 | 25 | 3-7.6 | 41 | 4.2 | 5.5 | 7.5 | 11 |
| B | 150 | 3-6.9 | 35 | |||||||
| C | 135 | 3-6.2 | 28 | |||||||
| 6FXQ-50 | A | 195 | 40 | 25 | 3-7.6 | 59 | 6.8 | 7.5 | 11 | 15 |
| B | 180 | 3-7 | 50 | |||||||
| C | 165 | 3-6.4 | 41 | |||||||
| 6FXQ-80 | A | 250 | 40 | 25 | 3-8 | 95 | 11 | 15 | 22 | 30 |
| B | 225 | 3-7.2 | 80 | |||||||
| C | 205 | 3-6.6 | 64 | |||||||
| 10FXQ-80 | A | 250 | 50 | 32 | 6-13.6 | 95 | 13.5 | 18.5 | 30 | 37 |
| B | 225 | 6-12.2 | 80 | |||||||
| C | 205 | 6-11 | 64 | |||||||
| 10FXQ-100 | A | 280 | 50 | 32 | 6-15 | 120 | 16.5 | 18.5 | 30 | 37 |
| B | 270 | 6-14 | 110 | |||||||
| C | 260 | 6-13 | 100 | |||||||

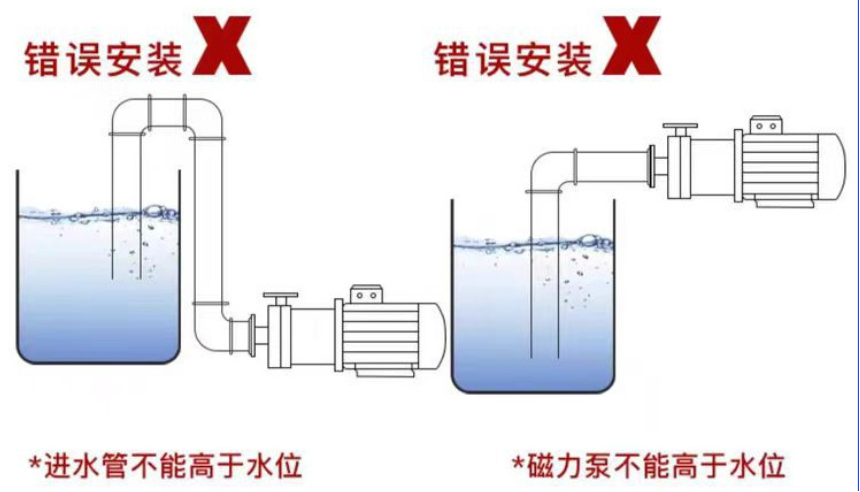

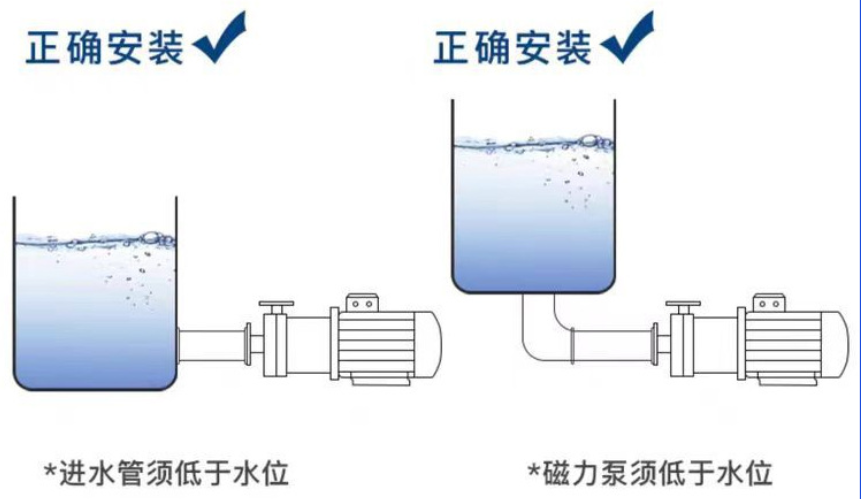

FXQ小流量高扬程切线流泵安装示意图
