FJX蒸发结晶强制循环泵
- 品牌：壹泵阀
- 型号：FJX
- 压力/扬程：2.5~3.8米
- 工作温度：小于等于170℃
- 连接方式：法兰
- 产品名称：FJX蒸发结晶强制循环泵
- 通径/流量：300~12700吨/每小时
- 材质：铸钢、不锈钢SS304、SS304L、SS316、SS316L
- 驱动方式：电动
- 适用范围：蒸发、结晶、浓缩、冷却等强制循环用
- 产品概述
- 性能参数
- 尺寸重量
FJX蒸发结晶强制循环泵
FJX型蒸发结晶强制循环泵为大流量、低扬程轴流泵，专供磷铵、磷酸真空制盐、氧化铝、烧碱、轻工等行业中蒸发器的强制循环用，也可作结晶器，反应器的循环泵。FJX型系列蒸发循环泵的性能参数：流量范围：300～12000M3/h；扬程范围：2～4m；工作压力：1MPa；工作温度：≤170°C。注：订货时用户应提供详细的数据表，根据要求的流量、扬程、介质特性，推荐合理的泵型号。
FX蒸发结晶强制循环泵是利用叶轮旋转产生的沿泵轴方向的水平推力工作，因此也称卧式轴流泵。主要用在隔膜法烧碱、磷酸、真空制盐、乳酸、乳酸钙、氧化铝、钛白粉、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力，增加换热器的传热系数作强制循环用。故而也可称为轴流式蒸发结晶循环泵。

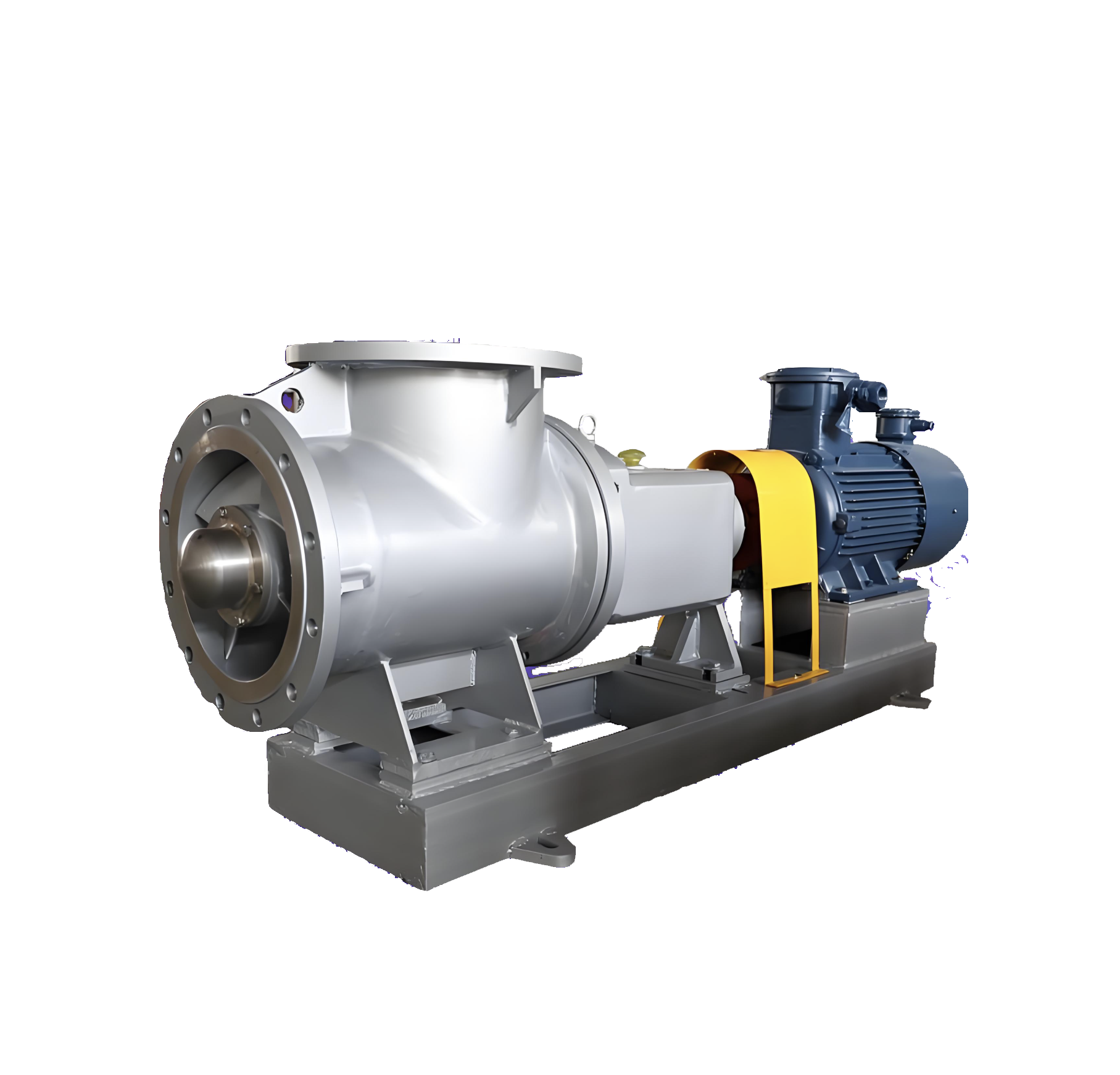

FJX型蒸发循环泵产品图
FJX蒸发结晶强制循环泵用途
该系列轴流泵可广泛用于化工、有色金属、制盐、轻工等行业的蒸发、结晶、化学反应等工艺过程，其应用范围如下:
磷肥厂:湿法磷酸浓缩器、磷铵料浆浓缩器介质的强制循环。
拜尔法氧化铝厂:铝酸钠液蒸发器介质的强制循环。
隔膜法烧碱厂︰含NaCl的烧碱液蒸发器介质的强制循环。
真空制盐:NaCI蒸发结晶器介质的强制循环泵。
芒硝厂:Na2SO4蒸发器介质的强制循环泵。
湿法冶金厂:硫酸铜、硫酸镍等蒸发结晶器介质的强制循环。
炼碱厂︰氯化铵工序冷析结晶器，盐析结晶器氨母液的强制循环。
纯碱厂:蒸铵废液回收工序，CaCl2蒸发器介质的强制循环。
造纸厂:黑夜浓缩器介质的强制循环。
电厂:烟气脱硫、焦化厂和化纤厂硫酸铵蒸发结晶器介质的强制循环。
轻工行业:酒精浓缩、柠檬酸蒸发、糖业蒸发等工位介质的强制循环。
FJX蒸发结晶强制循环泵工作原理
FIX蒸发强制循环泵输送液体不是依靠叶轮对液体的离心力，而是利用旋转叶轮叶片的推力使被输送的液体沿泵轴方向流动。当泵轴由电动机带动旋转后，由于叶片与泵轴轴线有螺旋角，所以对液体产生推力(或叫升力)，将液体推出从而沿排出管排出。当液体被推出后，原来位置便形成局部真空，外面的液体在大气压的作用下，将沿进口管被吸入叶轮中。只要叶轮不断旋转，泵便能不断地吸入和排出液体。

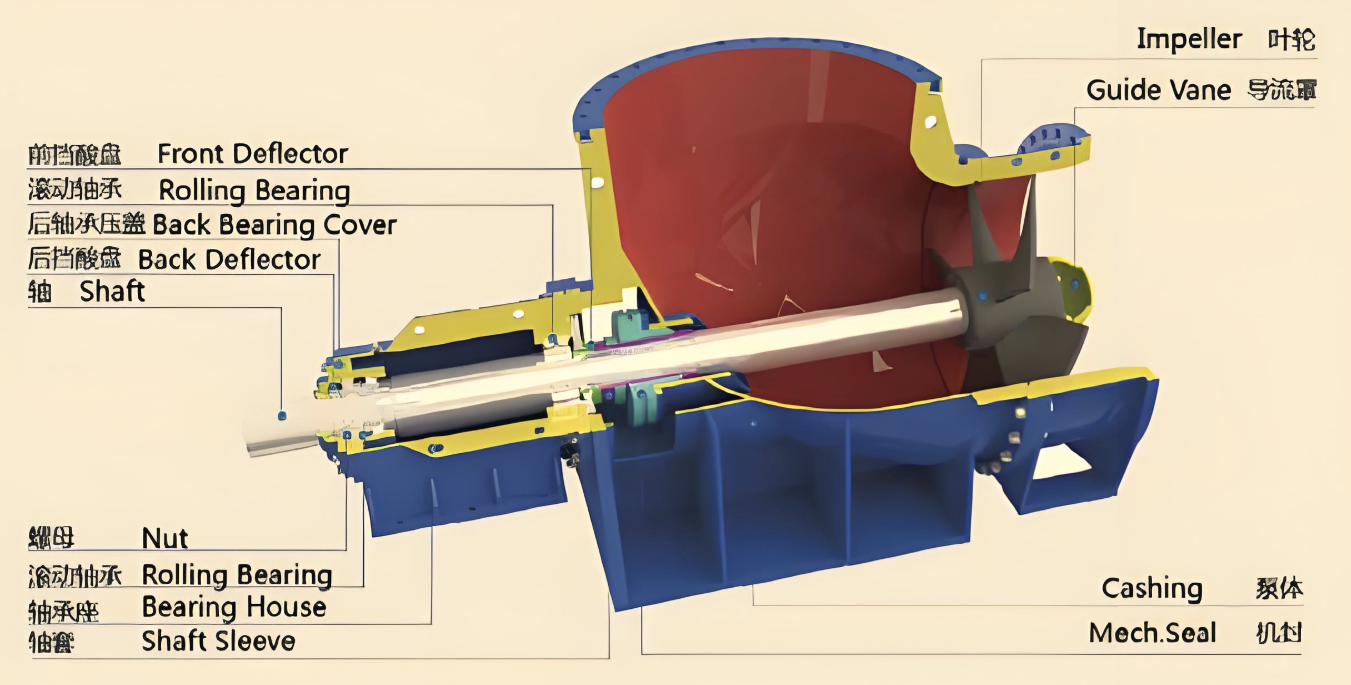

FJX蒸发结晶强制循环泵外形结构图
FJX型蒸发循环泵性能参数表
| 产品型号 Product models | 叶片安装角度 The installation angle of the blade | 流量 M3/h Capacity | 扬程 M DeliveryHead | 转速 r/min Rotation speed? | 效率 % Efficiency | 轴功率 N Shaft power | 配用电机 kw Matched Motor |
| FJX-250 | 300 | 2.5 | 980 | 60 | 3.4 | ||
| FJX-300 | 520 | 3 | 980 | 62 | 6.8 | ||
| FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | ||
| FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | ||
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | ||
| FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | ||
| FJX-700 | -4° | 4772 | 3.3 | 370 | 75.6 | 56.7 | |
| -2° | 5320 | 3.4 | 400 | 76.1 | 64.7 | ||
| 0° | 5700 | 3.5 | 430 | 76.9 | 70.7 | ||
| -2° | 6154 | 3.6 | 460 | 76.6 | 78.8 | ||
| -4° | 6579 | 3.6 | 490 | 75.2 | 85.8 | ||
| FJX-800 | -4° | 6142 | 3.8 | 500 | 75.4 | 84.3 | |
| -2° | 6790 | 3.8 | 76.8 | 86.7 | |||
| 0° | 7400 | 3.7 | 77.2 | 96.6 | |||
| 2° | 7815 | 3.7 | 76.7 | 102.7 | |||
| 4° | 8417 | 3.8 | 75.5 | 115.4 | |||
| FJX-900 | -4° | 7748 | 3.4 | 424 | 76.1 | 94.3 | |
| -2° | 8407 | 3.4 | 77.4 | 100.3 | |||
| 0° | 9000 | 3.5 | 78 | 110 | |||
| 2° | 9656 | 3.5 | 77.3 | 119.1 | |||
| 4° | 10280 | 3.6 | 77.4 | 130.2 | |||
| FJX-1000 | -4° | 9210 | 3.4 | 380 | 76.3 | 111.8 | |
| -2° | 1078 | 3.5 | 77.5 | 132.6 | |||
| 0° | 11000 | 3.5 | 78 | 134.4 | |||
| 2° | 11970 | 3.6 | 77.3 | 151.1 | |||
| 4° | 12700 | 3.6 | 76.5 | 162.8 |
FJX蒸发结晶强制循环泵性能特点
抗汽蚀性能好：适用于低液位蒸发器，大幅度降低蒸发厂房投资。也适用于泵入口侧配置流体阻力大的加热室的新型蒸发器（反循环蒸发器，双加热室串联蒸发器）。
泵效率高、高效区宽：用改变叶片安装角、改变转速两种方法，满足用户对流量、扬程的要求且使泵的运行工位泵高效区内，节能效果显著。
慢速型：泵运转平稳；过流件磨损轻、寿命长；晶体破损度低，适合于蒸发结晶工艺。
悬臂式转子：与双支撑式相比，轴封数量减半，泵重量轻，外形尺寸小，检修方便。
泵体中心支撑：与泵体地脚支撑式相比，转子热对中性好。
后开门结构：不拆泵体进出口法兰，即可抽出转子，检修方便，迅速。
轴封先进：用集装式机封，寿命6-12个月；用新型阻液式填料密封，填料密封3-6个月。
蒸发器无膨胀节：可供弹性泵底座或悬挂式泵，热补偿可靠，减少蒸发器投资。
整机可靠性高：泵轴强度高，轴承承载能力大，轴承座有水冷套，轴封寿命长，材质性能好，确保单泵长期运行。

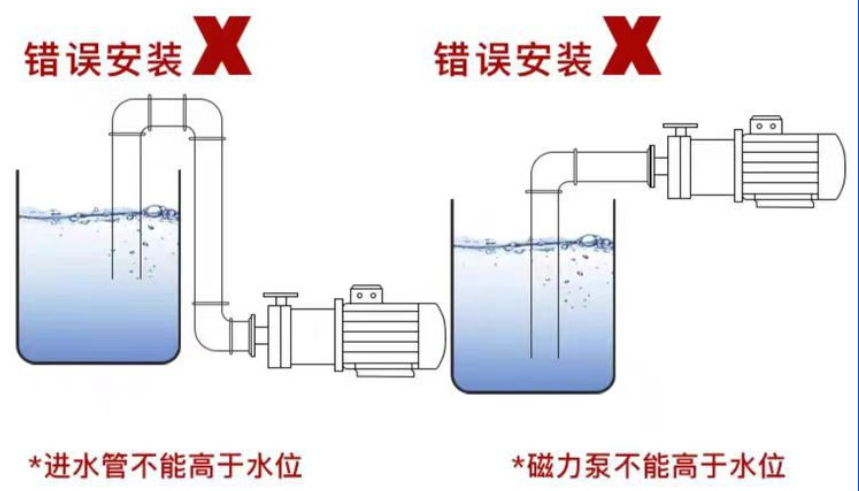

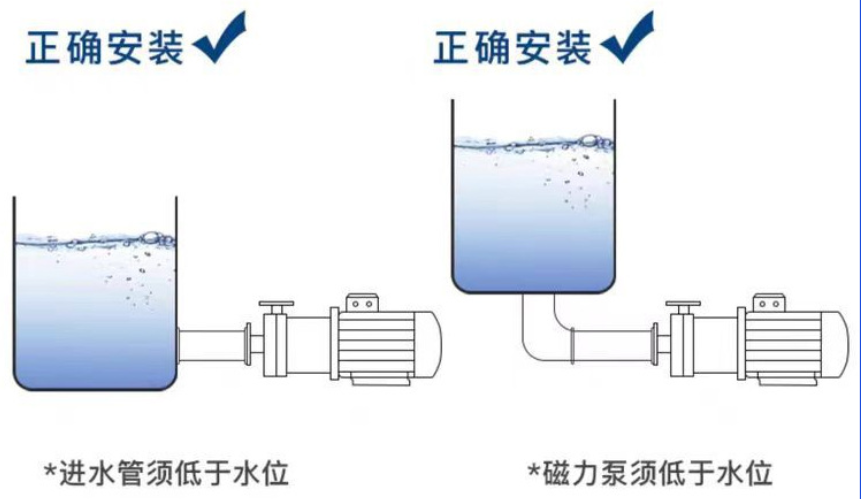

FJX型蒸发循环泵安装示意图
备注：如果您需要FJX型蒸发循环泵的安装尺寸图，请直接联系我公司技术人员免费索取，谢谢！
