AFB、FB不锈钢耐腐蚀化工泵

品牌：壹泵阀
型号：AFB、FB
压力/扬程：12~64米
工作温度：-20℃~130℃
连接方式：法兰

产品名称：AFB、FB不锈钢耐腐蚀化工泵
通径/流量：3.6~190.8吨/每小时
材质：不锈钢SS304、SS304L、SS316、SS316L
驱动方式：电动
适用范围：腐蚀性介质

产品概述
性能参数
尺寸重量

AFB、FB不锈钢耐腐蚀化工泵

AFB、FB型不锈钢耐腐蚀化工离心泵（简称：AFB、FB不锈钢耐腐蚀化工泵），是单级单吸悬臂式不锈钢耐腐蚀化工离心泵，系上海美言壹泵阀吸取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。

AFB、FB型不锈钢耐腐蚀化工泵过流部位零件根据输送介质不同，全部选用各种耐腐耐磨合金钢材料制造，泵的进口压力一般不大于0.2MPa，必要时可达到0.35～0.4MPa，介质温度-20°C～+130°C，悬臂式不锈钢耐腐蚀离心泵广泛应用于石油、化工、冶金、合成纤维、医药、食品等工业部门。

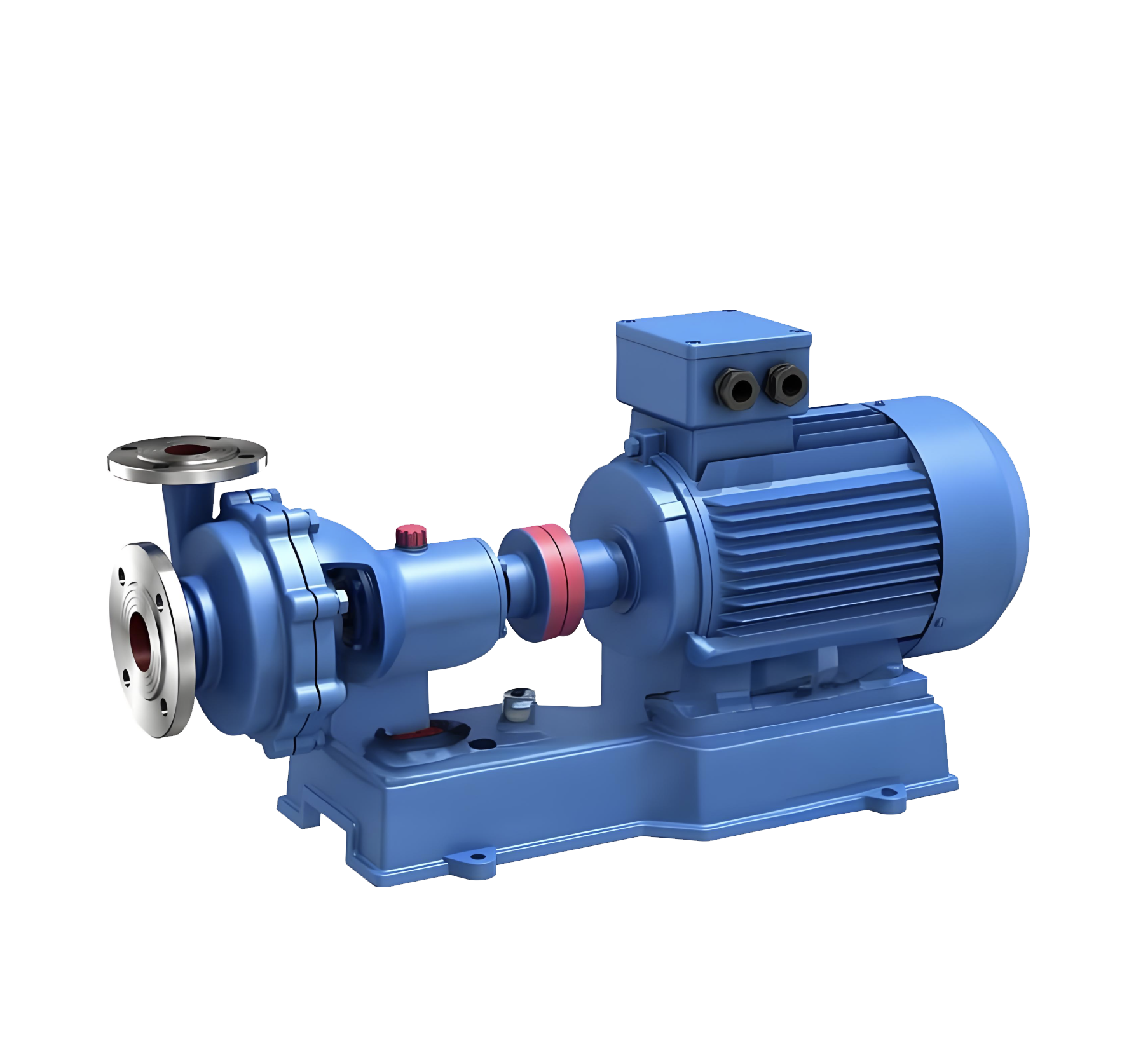

AFB、FB型不锈钢耐腐蚀化工泵产品图

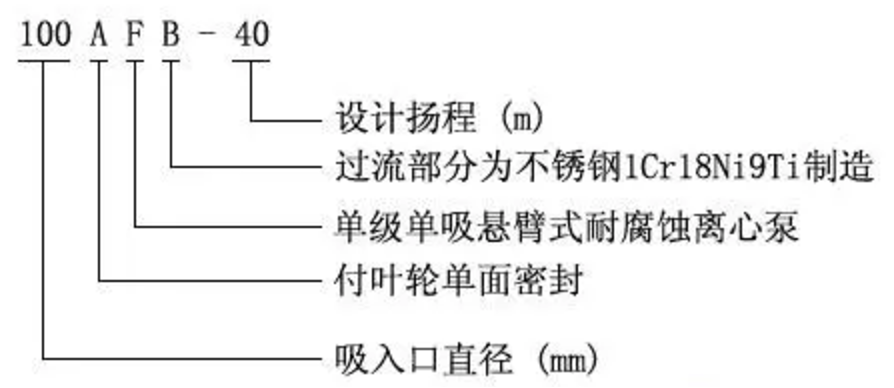

AFB、FB不锈钢耐腐蚀化工泵型号意义

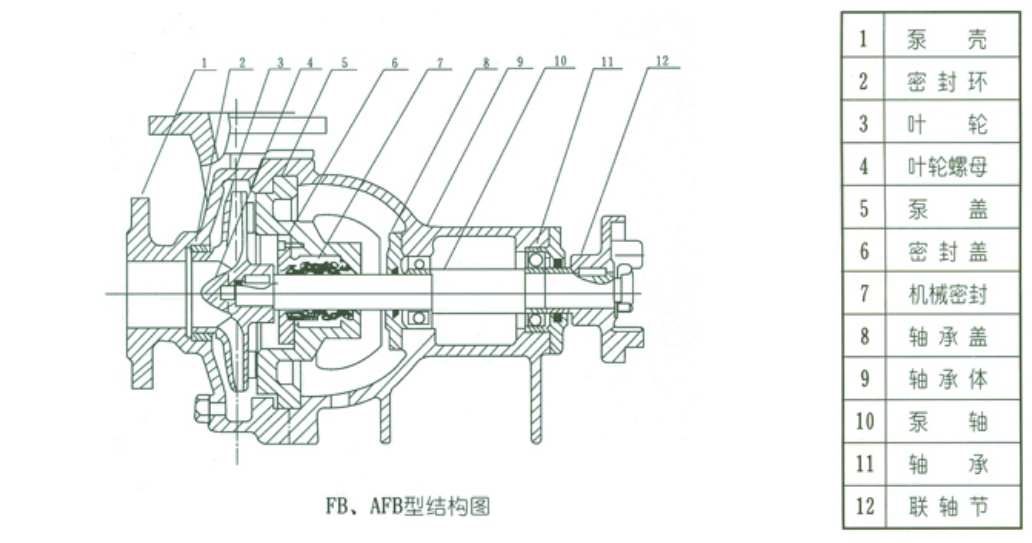

AFB、FB不锈钢耐腐蚀化工泵的结构说明与安装结构图

泵的旋转方向：自吸入口向电机端看为顺时针方向旋转。

泵与电机是通过弹性联轴器安装在同一个底座上。

泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。

1、泵壳 2、密封环 3、叶轮 4、叶轮螺母 5、泵盖 6、密封盖

7、机械密封 8、轴承盖 9、轴承体 10、泵轴 11、轴承 12、联轴节

AFB、FB不锈钢耐腐蚀化工泵性能参数表

型号	流量Q		扬程H（m）	转速n（r/min）	效率η（%）	轴功率（KW）	配用功率(KW)	汽蚀余量(m)
型号	（m3/h）	（L/S）	扬程H（m）	转速n（r/min）	效率η（%）	轴功率（KW）	配用功率(KW)	汽蚀余量(m)
25FB-16	3.6	1	16	2900	33	0.48	1.1	4.0
25FB-16A	3.27	0.91	12.5	2900	34	0.34	0.75	4.0
25FB-25	3.6	1	25	2900	30	0.82	1.5	4.0
25FB-25A	3.27	0.91	20	2900	31	0.57	1.1	4.0
25FB-40	3.6	1	40	2900	23	1.71	3	4.0
25FB-40A	3.27	0.91	33.5	2900	24	1.21	2.2	4.0
40FB-16	7.2	2	16	2900	22	0.71	1.5	4.0
40FB-16A	6.55	1.82	12	2900	46.7	0.5	1.1	4.0
40FB-20	7.2	2	20	2900	42	0.93	1.5	4.0
40FB-25	7.2	2	25	2900	39	1.26	2.2	4.0
40FB-25A	6.55	1.82	20.5	2900	40	0.94	1.5	4.0
40FB-40	7.2	2	40	2900	32	2.45	3	4.0
40FB-40A	6.55	1.82	32	2900	33.5	1.73	2.2	4.0
40FB-63	7.2	2	63	2900	27	5.42	7.5	4.0
40FB-63A	6.72	1.87	56	2900	29	3.75	5.5	4.0
50FB-16	14.4	4	16	2900	56	1.09	2.2	3.5
50FB-16A	13.1	3.64	12	2900	57	0.81	1.5	3.5
50FB-25	14.4	4	25	2900	52	1.83	4	3.5
50FB-25A	13.1	3.64	20	2900	51.5	1.42	3	3.5

AFB、FB不锈钢耐腐蚀化工泵续表

型号	流量Q		扬程H（m）	转速n（r/min）	效率η（%）	轴功率（KW）	配用功率(KW)	汽蚀余量(m)
型号	（m3/h）	（L/S）	扬程H（m）	转速n（r/min）	效率η（%）	轴功率（KW）	配用功率(KW)	汽蚀余量(m)
50FB-40	14.4	4	40	2900	46	3.32	5.5	3.5
50FB-40A	13.1	3.64	32.5	2900	45	2.62	5.5	3.5
50FB-63	14.4	4	63	2900	39	6.16	11	3.5
50FB-63A	13.1	3.64	54.5	2900	38	5.24	7.5	3.5
65FB-25	28.8	8	25	2900	62	3.16	5.5	3.5
65FB-65A	26.2	7.28	20	2900	62	2.36	4	3.5
65FB-30	28.8	8	30	2900	60.5	3.89	7.5	3.5
65FB-30A	26.2	7.28	25	2900	61	2.79	5.5	3.5
65FB-40	28.8	8	40	2900	57.5	5.46	11.5	3.5
65FB-40A	26.2	7.28	32	2900	58	4	7.5	3.5
65FB-64	28.8	8	64	2900	52.5	9.57	15	3.5
65FB-64A	26.2	7.28	55	2900	51.5	7.82	7.5	3.5
80FB-15	54.4	15	15	2900	69	3.2	5.5	3.0
80FB-15A	49.1	13.65	11.5	2900	69	2.62	4	3.0
80FB-24	54.4	15	24	2900	68	5.19	7.5	3.0
80FB-24A	49.1	13.65	19	2900	68	3.94	7.5	3.0
80FB-38	54.4	15	38	2900	66.5	8.41	15	3.0
80FB-38A	49.1	13.65	30.5	2900	66.5	6.34	11	3.0
80FB-60	54.4	15	60	2900	62.8	14.06	22	3.0
80FB-60A	49.1	13.65	52	2900	62.5	11.56	18.5	3.0
100FB-23	100.8	28	23	2900	73	8.65	15	3.0
100FB-23A	91.8	25.5	17.5	2900	73	6.51	11	3.0
100FB-37	100.8	28	37	2900	73	13.9	22	3.0
100FB-37A	91.8	25.5	29	2900	70.5	11	18.5	3.0
100FB-57	100.8	28	57	2900	70.5	22.2	37	3.0
100FB-57A	91.8	26.2	52	2900	70.5	18.77	37	3.0
150FB-22	190.8	53	22	2900	77	14.86	22	2.5
150FB-22A	173.5	48.2	17.5	2900	78	10.6	18.5	2.5
150FB-35	190.8	53	35	2900	76	23.94	37	2.5
150FB-35A	173.5	48.2	28	2900	76	17.42	30	2.5
150FB-56	190.8	53	56	2900	76	38.3	55	2.5
150FB-56A	173.5	48.2	50	2900	76	32.1	37	2.5

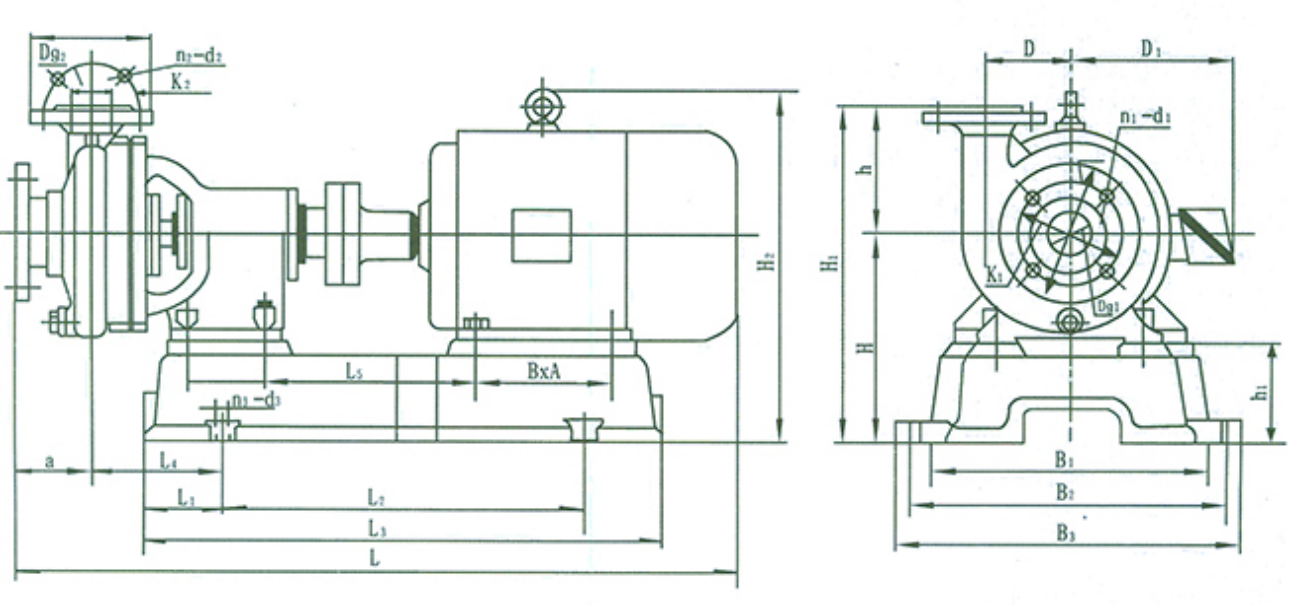

AFB、FB不锈钢耐腐蚀化工泵外形安装尺寸图

AFB、FB不锈钢耐腐蚀化工泵外形安装尺寸表

泵型	泵的外形尺寸及安装尺寸																												吸入口法兰				排出口法兰				配用电机型号
	L				4		L5		a	b		b1												H2	h	h1	BXA	n3- d3	D1	Dg	k1	n1- d1	D2	Dg2	K2	r2- d2
25FB- 16	645	80	320	480	160		182		70	82		50		230		280		310		80		310		265	130	90	00×125	4- 中15	115	25	85	4- 中14	n5	25	85	4- 中14	Y801-2
25FB- BA	645	80	320	480	160		182		70	82		50		230		280		310		180		310		265	130	90	00×125	4- 中15	115	25	85	4- 中14	115	25	85	4- 中14	Y801-2
25FB- 25	660	80	320	480	60		182		70	82		60		230		280				180		310		285	130	.90	100×140	4- 中15	115	25	85	4- 中14	115	25	85	4- 中14	Y90S-2
25FB-25A	645	80	320	480	160		82		70	82		50		230		280		310		180		310		265	30	90	00X125	4- 中15	115	25	85	4- 中14	115	25	85	4- 中14	Y802-2
25FB- 40	685	80	320	480	60		188		70	02		160		230		280		310		80		330		285	150	90	125×140	4- 中15	115	25	85	4- 中14	115	25	85	4- 中14	Y90S-2
25FB-40A	660	80	320	480	160		188		70	82		160		230		280		310		80		330		285	150	90	100×140	4- 中15	115	25	85	4- 中14	115	25	85	4- 中14	Y901-2
40FB- 16	660	80	320	480	60		88		70	75		60		230		280		310		80		300		285	120	90	00×140	4- 中15	130	40	100	4- 中14	120	32	90	4- 中14	Y90S-2
40FB-16A	645	80	320	480	160		82		70	75		50		230		280		310		i80		300		265	120	90	00X125	4- 中15	130	40	00	4- 中14	120	32	90	4- 中14	Y802-2
40FB- 20	660	80	320	480	160		188		70	75		160		230		280		310		180		300		285	120	90	100×140	4- 中15	130	40	100	4- 中14	120	32	90	4- 中14	Y90S-2
40FB 25	707	80	380	540	65		198		70	86		160		270		270		300		210		340		315	130	130	125×140	4- 中15	130	40	100	4- 中14	120	32	90	4- 中14	Y901-2
40FB-25A	682	80	380	540	165		98		70	86		60		270		270		300		210		340		315	130	130	00×140	4- 中15	130	40	100	4- 中14	120	32	90	4- 中14	Y90S-2
40FB- 40	747	80	380	540	65		215		70	05		180		270		330		360		210		370		355	160	110	40×160	4- 中15	145	40	10	4- 中18	135	32	00	4- 中18	Y1001-2
40FB-40A	747	80	380	540	65		215		70	05		80		270		330		360		210		370		355	60	10	40×160	4- 中15	145	40	110	4- 中18	135	32	100	4- 中18	Y1001-2
40FB- 63	964	160	480	800	272		288		90	125		210		420		420		450		250		450		433	200	118	178×216	4- 中15	145	40	110	4- 中18	135	32	100	4- 中18	Y132S2- 2
40FB-63A	964	160	480	800	272		288		90	25		210		420		420		450		250		450		433	200	118	178×216	4- 中15	145	40	110	4- 中18	135	32	100	4- 中18	Y132S1- 2
50FB- 16	707	80	380	540	165		198		80	88		60		270		270		300		210		340		325	130	130	125×140	4- 中15	160	50	25	4- 中18	145	40	110	4- 中18	Y901-2
50FB-16A	682	80	380	540	165		198		80	88		60		270		270		300		210		340		325	130	130	100X140	4- 中15	160	50	125	4- 中18	145	40	110	4- 中18	Y90S-2
50FB- 25	777	80	380	540	165		222		80	88		190		270		330		360		210		340		363	130	98	140X190	4- 中15	160	50	125	4- 中18	145	40	110	4- 中18	Y112M-2
50FB-25A	757	80	380	540	165		215		80	88		180		270		330		360		210		340		355	130	110	40×160	4- 中15	160	50	25	4- 中18	145	40	110	4- 中18	Y1001-2
50FB- 40	852	80	380	580	185		260		80	10		210		270		370		400		230		390		413	160	98	140×216	4- 中15	160	50	25	4- 中18	145	40	110	4- 中18	Y13251- 2
50FB-40A	852	80	380	580	85		260		80	10		210		270		370		400		230		390		413	160	98	140×216	4- 中15	160	50	25	4- 中18	145	40	110	4- 中18	Y132S1- 2
50FB- 63	1094	60	480	800	272		337		90	125		265		420		420		450		250		450		475	200	90	210X254	4- 中15	160	50	25	4- 中18	145	40	110	4- 中18	Y160M1- 2
50FB-63A	1094	60	480	800	272		337		90	125		265		420		420		450		250		450		475	200	90	210×254	4- 中15	160	50	125	4- 中18	145	40	110	4- 中18	Y160M1- 2
65FB- 25	857	100	380	580	85		260		85	00		210		270		370		400		230		410		413	180	98	140×216	4- 中15	160	65	130	4- 中14	140	50	10	4- 中14	Y132S1- 2
65FB-25A	782	80	380	540	165		222		85	100		90		270		330		360		210		390		363	80	98	140×190	4- 中15	160	65	30	4- 中14	140	50	10	4- 中18	Y112M-2
泵型	泵的外形尺寸及安装尺寸																												吸入口法兰				排出口法兰				配用电机型号
	L																										BXA	n3- d3	D1	Dgl	kl	nl-d	D2	Dg2	K2	n2- d2
65FB- 30	857	00	380	580		185		260	85		00		210		270		370		400		230		410	413	180	98	40×216	4- φ5	160	65	130	4- φ4	140	50	110	4- φ14	Y132S2- 2
65FB-30A	857	100	380	580		85		260	85		00		210		270		370		400		230		410	413	80	98	40×216	4- φ5	160	65	130	4- φ4	140	50	110	4- 中4	Y132S1- 2
65FB- 40	857	100	380	580		85		260	85		10		210		270		370		400		230		410	4i3	180	98	40×216	4- φ5	180	65	145	4- φ8	160	50	125	4- 中8	Y132S2- 2
65FB-40A	857	100	380	580		85		260	85		10		210		270		370		400		230		410	413	180	98	40×216	4- φ5	180	65	145	4- φ8	160	50	125	4- 中8	Y132S1- 2
65FB- 64	1104	160	480	800		272		337	00		30		265		420		420		450		250		450	475	200	90	210X254	4- φ5	180	65	145	4- φ8	160	50	125	4- 中18	Y160M2- 2
65FB-64A	1104	60	480	800		272		337	100		30		265		420		420		450		250		450	475	200	90	210×254	4- φ5	180	65	145	4- φ8	160	50	125	4- 中4	Y160M1- 2
80FB-5	867	100	380	580		90		260	90		05		210		270		370		400		230		410	413	80	98	140×216	4- φ5	185	80	150	4- φ8	160	65	130	4- 中4	Y132S1- 2
80FB-15A	792	80	380	540		70		260	90		105		190		270		330		360		210		品 390	363	180	98	140×190	4- 中 5	185	80	150	4- φ8	160	65	130	4- φ14	Y112M-2
80FB 24	867	100	380	580		90		260	90		105		210		270		370		400		230		410	413	80	98	40X216	4- 中 5	185	80	150	4- φ8	160	65	130	4- 中14	Y13252- 2
80FB-24A	867	100	380	580		90		260	90		05		210		270		370		400		230		410	413	80	98	40×216	4- φ5	185	80	150	4- φ8	160	65	130	4- 中8	Y132S1- 2
80FB- 38	987	100	480	680		190		310	90		110		265		330		420		460		285		485	510	200	125	210×254	4-05	195	80	160	4- φ8	180	65	145	4- 中8	Y160M2- 2
80FB-38A	987	100	480	680		190		320	90		110		265		330		.420		460		285		485	510	200	25	210×254	4- 中 5	195	80	160	4- φ8	180	65	145	4- 中8	Y160M1- 2
80FB- 60	1222	200	500	900		320		362	120		38		285		450		450		480		300		500	550	200	120	241×279	4- 中 5	195	80	160	4- φ8	180	65	145	4-018	Y180M-2
80FB-60A	1202	200	500	900		320		349	120		38		285		450		450		480		300		180	505	200	120	210×254	4- 中 5	195	80	160	4- 中 8	180	65	145	4- 中8	Y160L-2
100FB- 23	1002	100	480	680		195		310	100		20		265		330		420		460		285		485	510	200	125	210×254	4- φ5	215	00	80	8- φ8	195	80	160	4- φ18	Y160M2- 2
100FB-23A	1002	100	480	680		195		310	00		20		265		330		420		460		285		485	510	200	125	210×254	4- φ5	215	00	80	8- φ8	195	80	160	4- 中8	Y160M1- 2
100FB- 37	1067	120	480	730		215		323	100		120		265		330		420		460		305		505	555	200	125	241×279	4- 中 5	215	00	80	8- φ8	195	80	160	4- 中8	Y180M-2
100FB-37A	1002	100	480	680		195		310	00		20		265		330		420		460		285		d85	510	200	125	210×254	4- 中 5	215	00	80	8- φ8	195	80	160	4- 中8	Y160M2- 2
100FB- 57	1335	75	600	950		300		375	10		40		315		360		480		520		300		520	575	220	00	305×318	4- φ20	215	00	80	8- φ8	195	80	160	4- 中8	Y20012- 2
100FB-57A	1335	75	600	950		300		375	10		40		315		360		360		520		300		520	575	220	100	305×318	4- φ20	215	00	80	8- φ8	195	80	160	4- 中8	Y200L1- 2
150FB- 22	1252	200	500	900		315		362	150		133		285		450		450		480		300		525	550	225	120	241×279	4- φ5	260	150	225	8- φ8	205	00	170	4- 中8	Yi180M-2
150FB-22A	1232/	200	500	900		315		319	50		133		265		450		450		480		280		505	505	225	120	254×254	4- 中 5	260	150	225	8- φ8	205	100	70	4- 中8	Y160L-2
150FB- 35	1321	75	600	950		290		375	54		33		315		360		480		520		300		529	575	225	00	305×318	4- φ20	280	150	240	8- φ23	245	100	210	4- 中8	Y20012- 2
150FB-35A	1321	175	600	950		290		375	154		33		315		360		480		520		300		529	575	229	100	305×318	4- φ20	280	50	240	8- φ23	245	100	210	4- 中8	Y200L1- 2
150FB- 56	1542	225	650	1100		350		440	150		60		385		450		600		650		380		605	705	225	130	349×406	4- φ20	280	150	240	8- φ23	215	100	180	8- 中8	Y250M-2
150FB-56A	1427	225	650	1100		350		421	150		60		345		450		600		650		380		605	685	225	155	311×356	4- 中20	280	50	240	8- φ23	215	100	180	8- 中8	Y225M-2
