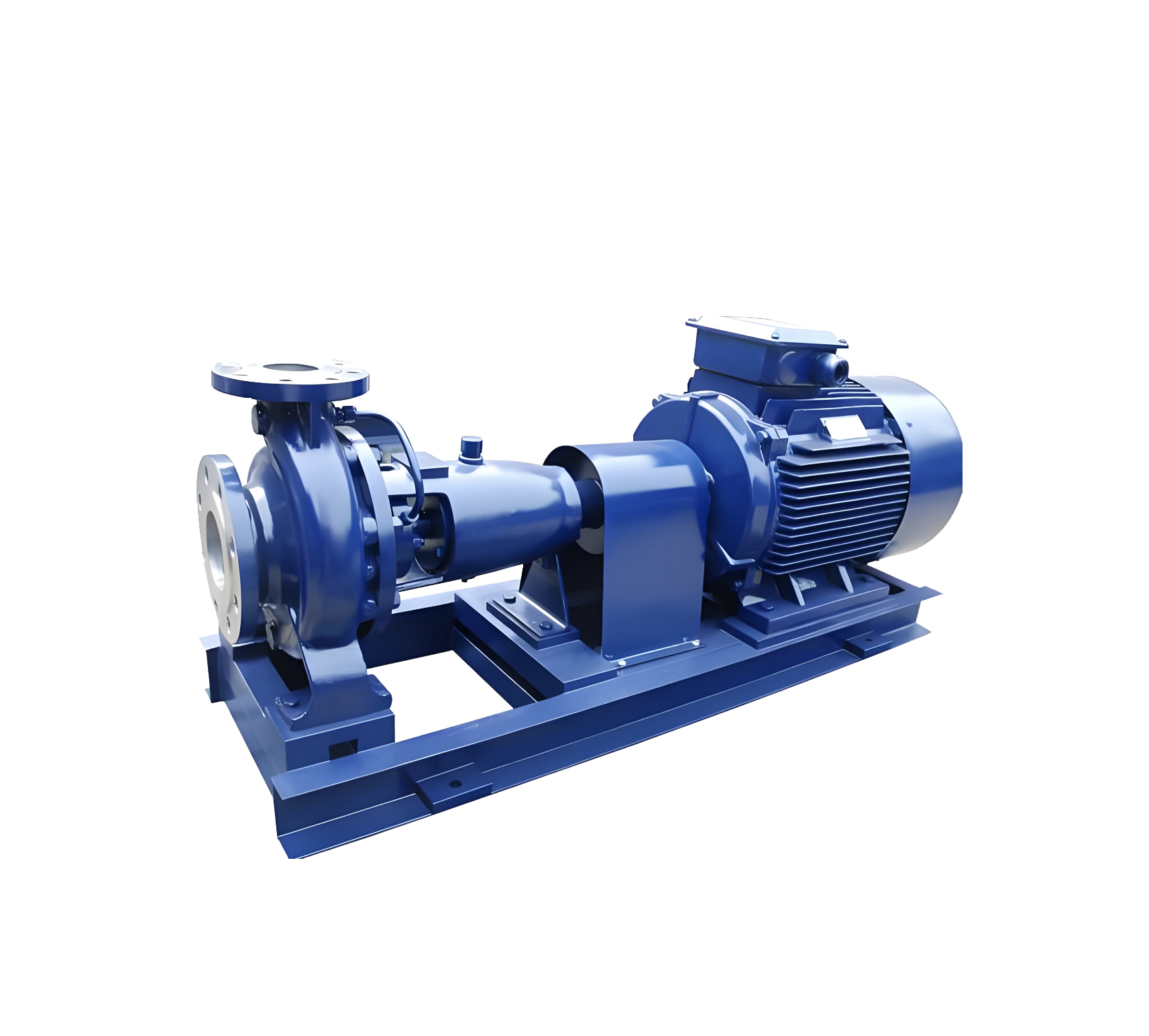

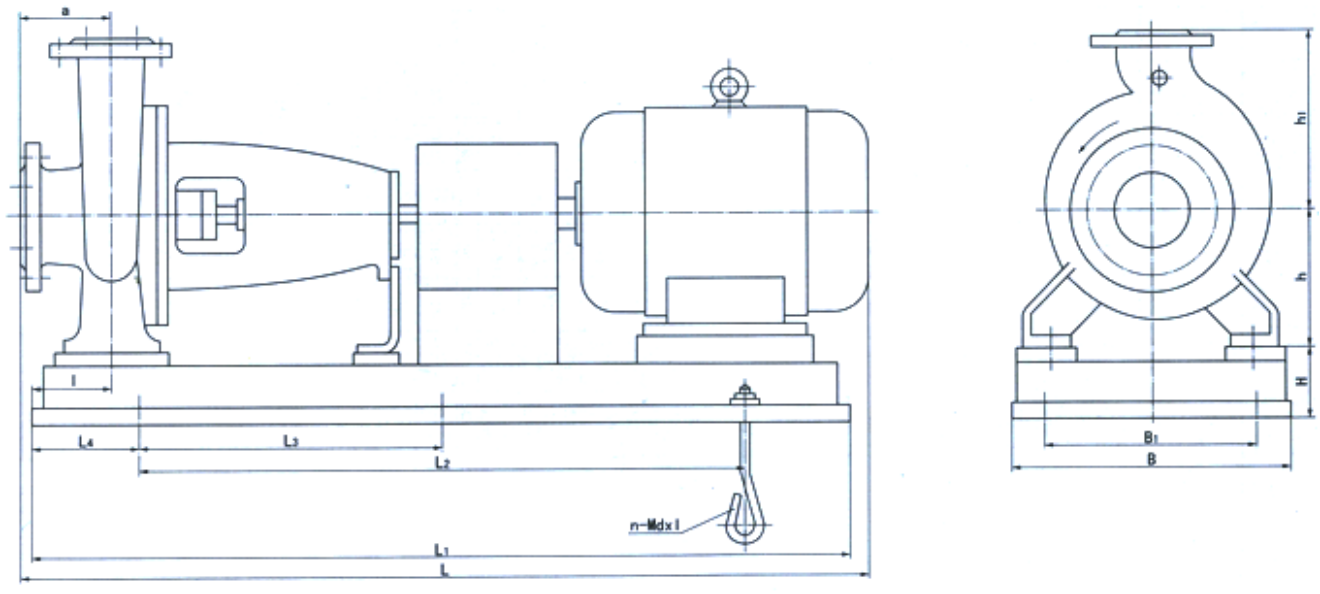

SCZ石油化工流程泵产品概述：

产品执行标准：DIN24256/ISO2858标准。

SCZ石油化工流程泵为单级单吸悬臂式化工离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-45℃-180℃。SCZ系列石油化工流程泵的性能范围包括了IH系列化工泵的所有性能，其效率、汽蚀性能等指标均超过IH泵，可与IH泵进行单机互换。

泵转速分为2900和1450转/分两种，性能如下表：

用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料及其代号如下：

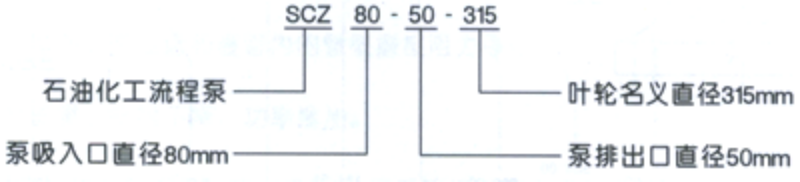

SCZ型石油化工流程泵型号说明：

SCZ型石油化工流程泵结构说明：

1、 泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出；

2、 由副叶片或叶轮上的平衡孔进行水力平衡。

3、 部分规格的泵体设计成双蜗壳体，以平衡径向力；

4、 轴封即可采用软填料密封（可冷却，也可不冷却），也可采用各种结构的单、双端面机械密封（可采用平衡型）；

5、 吸入及排出管法兰的额定压力等级相同；

6、 轴承用洁净的22号机械油润滑；

泵的旋转方向：从原动机端看，为顺时针旋转。

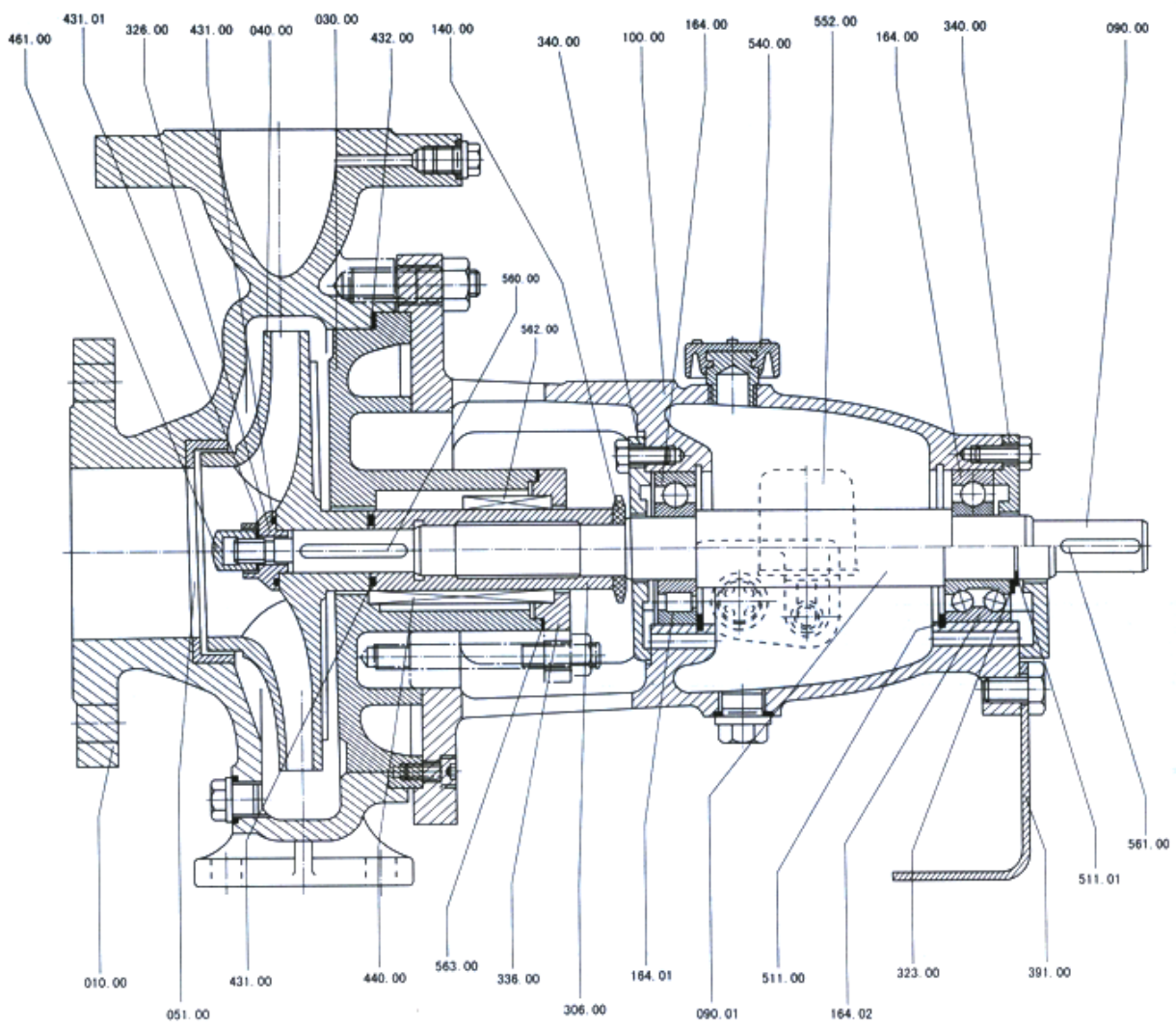

SCZ型石油化工流程泵结构简图：

SCZ型石油化工流程泵结构简图零部件名称对照表：

SCZ型石油化工流程泵轴封装置型号及代号：

1、 单端面机械密封

S1内装式单端面机械密封；S2外装式单端面机械密封；S3有旋转密封环（啮合环）的内装式单端面机械密封。均有非平衡或平衡式，可设或不设喉部衬套。

2、 双端面机械密封

D1背靠背装置双端面机械密封；D2串联装置双端面机械密封；D3面对面装置双端面机械密封。其中一个或两个都可以是非平衡式或平衡式的。

如果采用双端面机械密封，在密封腔中，需要超过工作介质0.5-1.0Kg/cm2压力的封液，封液应选取既不影响输送介质的性能，又应无毒、无腐蚀性的液体。

3、软填料密封

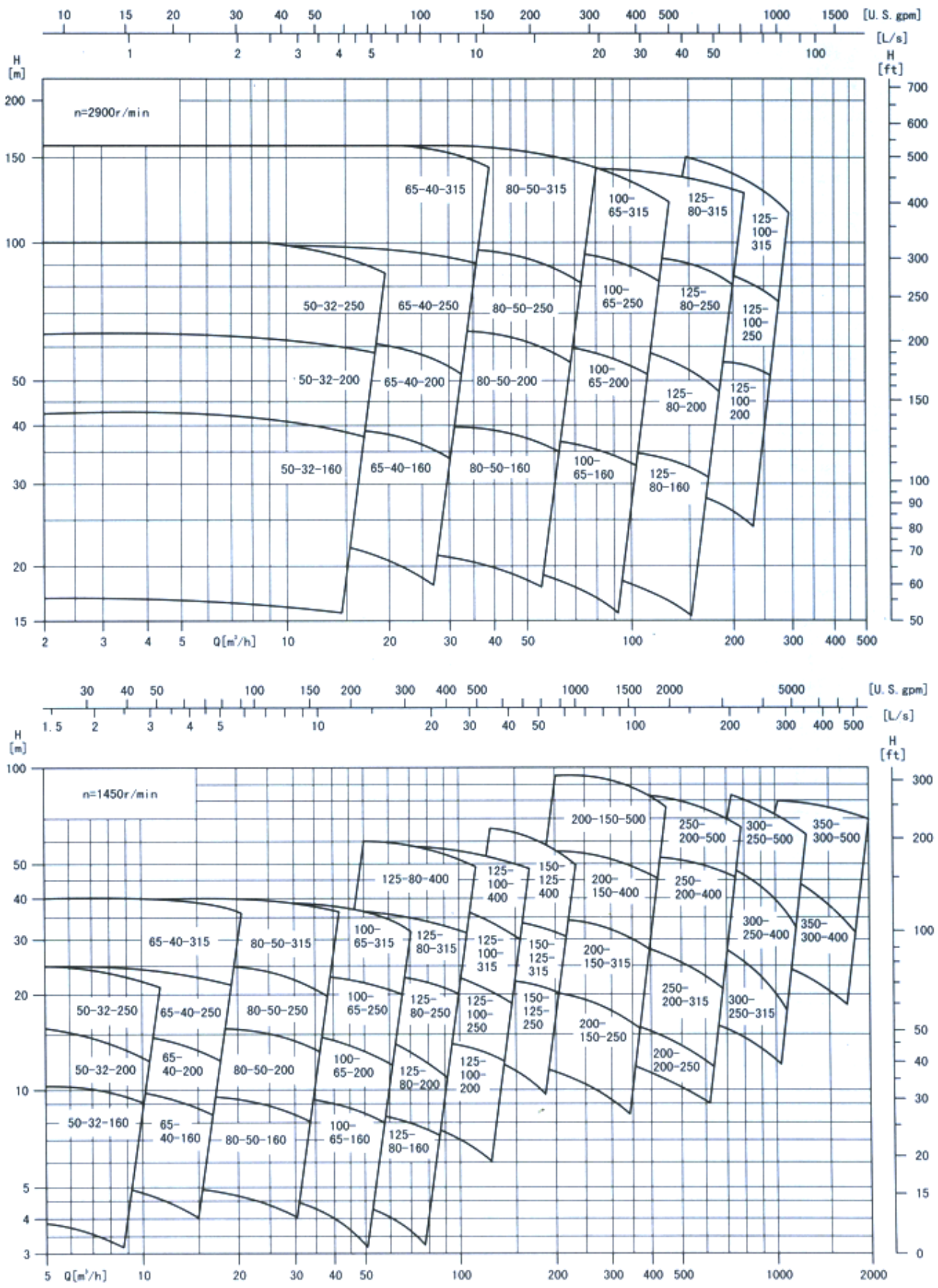

SCZ型石油化工流程泵谱图（50Hz）
