S型卧式玻璃钢化工泵
- 品牌：壹泵阀
- 型号：S
- 压力/扬程：12.5~100米
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：S型卧式玻璃钢化工泵
- 通径/流量：3.2~100吨/每小时
- 材质：玻璃钢（改性酚醛玻璃纤维）
- 驱动方式：电动
- 适用范围：盐酸、稀硫酸、甲酸、醋酸、丁酸等腐蚀介质
- 产品概述
- 性能参数
- 尺寸重量
S型卧式玻璃钢化工泵
S型卧式玻璃钢化工泵概述
S型短支架卧式玻璃化工钢管道离心泵（简称：S型卧式玻璃钢化工泵）接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。S型卧式玻璃钢管道泵的轴封采用普通型和耐颗粒型机封二种（液下泵不用机械密封）结构合理，消耗功率少。S型卧式玻璃钢管道泵是新型材料的耐腐蚀泵，已经被很多化工企业输送腐蚀性介质广泛的应用。
上海美言壹泵阀的S耐腐蚀卧式玻璃钢化工离心泵是一种可耐强腐蚀的化工离心泵型号，所有与介质接触的部件，都采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制成。电机和泵体通过爪型弹性联轴器连接。轴封采用WB2型外装式F4波纹机械密封，密封可靠，使用时间长。整体结构设计先进合理，标准化程度高，零件通用性，互换性强，拆卸检修十分方便。

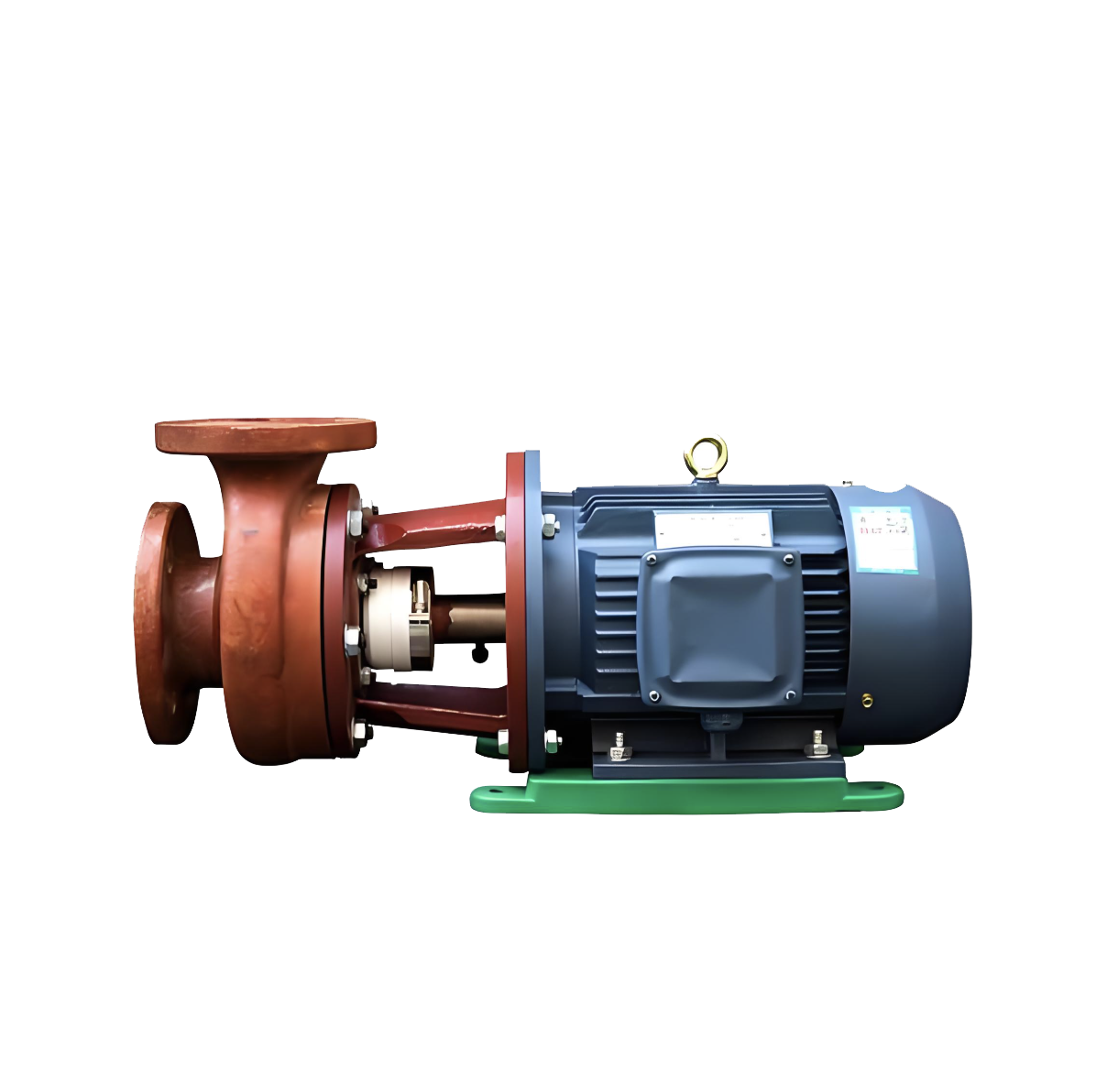

S型卧式玻璃钢化工泵产品图
S型卧式玻璃钢化工泵材质特点
S型卧式玻璃钢化工泵接触介质的部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。FS型卧式玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输送不含固体颗粒，不易结晶，温度不高于100℃的非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质。

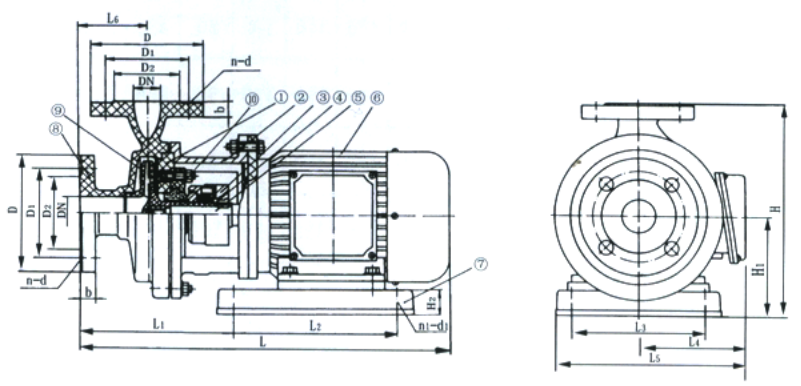

S型卧式玻璃钢化工泵外形结构图
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 泵盖 | 联接架 | 机械密封 | 轴承 | 轴 | 电机 | 底座 | 泵体 | 叶轮 | 密封压盖 |

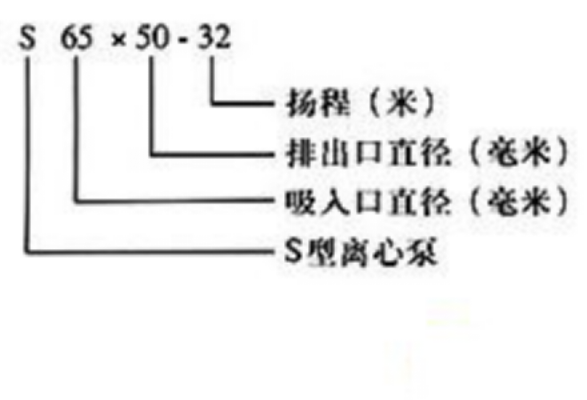

S型卧式玻璃钢化工泵型号意义
S型卧式玻璃钢化工泵性能参数表
| 型号 | 流量 Qm3/h | 扬程 H m | 转速 n r/min | 效率 n % | 汽蚀余量 NPSHrm | 电机功率 NKW |
| S25x25-12.5 | 3.2 | 12.5 | 2900 | 41 | 3 | 0.55/0.75 |
| S40×32-20 | 6.3 | 20 | 2900 | 50 | 3 | 1.1/1.5 |
| S40×32-32 | 6.3 | 32 | 2900 | 45 | 3 | 2.2/3 |
| S50×40-20 | 12.5 | 20 | 2900 | 53 | 3 | 2.2/3 |
| S50×32-32 | 12.5 | 32 | 2900 | 51 | 3 | 4.0/5.5 |
| S65×50-20 | 25 | 20 | 2900 | 64 | 3 | 3.0/4 |
| S65×50-25 | 25 | 25 | 2900 | 61 | 3 | 3.0/4 |
| S65×50-32 | 25 | 32 | 2900 | 60 | 3 | 5.5/7.5 |
| S80×65-32 | 50 | 32 | 2900 | 69 | 4 | 7.5/11 |
| S100×80-50 | 100 | 100 | 2900 | 73 | 5 | 22/30 |

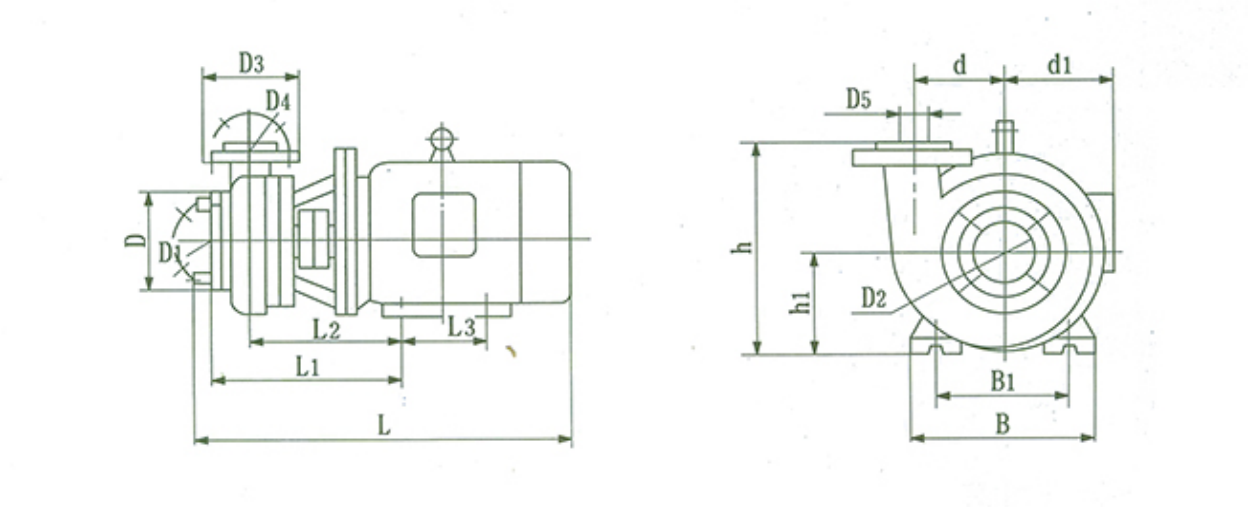

S型卧式玻璃钢化工泵外形安装尺寸图
S型卧式玻璃钢化工泵外形安装尺寸表
| 规格型号 | L | L1 | L2 | L3 | D | D1 | D2 | D3 | D4 | D5 | B | B1 | d | d1 | h | h1 | 地脚螺栓 |
| 25S-10 | 470 | 220 | 185 | 125 | 100 | 75 | 25 | 110 | 90 | 20 | 180 | 140 | 65 | 155 | 210 | 90 | 4-ф10 |
| 25S-18 | 470 | 220 | 185 | 125 | 100 | 75 | 25 | 110 | 90 | 20 | 180 | 140 | 65 | 155 | 210 | 90 | 4-ф10 |
| 40S-15 | 540 | 245 | 200 | 125 | 130 | 100 | 40 | 130 | 100 | 32 | 205 | 160 | 80 | 180 | 240 | 100 | 4-ф12 |
| 40S-20 | 540 | 245 | 200 | 140 | 130 | 100 | 40 | 130 | 100 | 32 | 205 | 160 | 80 | 180 | 240 | 100 | 4-ф12 |
| 40S-30 | 540 | 245 | 200 | 140 | 130 | 100 | 40 | 130 | 100 | 32 | 205 | 160 | 80 | 180 | 240 | 100 | 4-ф12 |
| 50S-20 | 540 | 245 | 200 | 140 | 130 | 100 | 50 | 130 | 100 | 40 | 205 | 160 | 80 | 180 | 240 | 100 | 4-ф12 |
| 50S-25 | 540 | 245 | 200 | 140 | 130 | 100 | 50 | 130 | 100 | 40 | 205 | 160 | 80 | 180 | 240 | 100 | 4-ф12 |
| 50S-30 | 540 | 245 | 200 | 140 | 130 | 100 | 50 | 130 | 100 | 40 | 240 | 190 | 80 | 180 | 240 | 100 | 4-ф12 |
| 65S-32 | 720 | 345 | 276 | 140 | 185 | 150 | 65 | 185 | 135 | 50 | 280 | 216 | 95 | 210 | 282 | 100 | 4-ф12 |
| 80S-20 | 720 | 345 | 276 | 140 | 185 | 150 | 80 | 185 | 135 | 65 | 280 | 216 | 95 | 210 | 282 | 132 | 4-ф12 |
| 80S-30 | 720 | 345 | 276 | 140 | 185 | 150 | 80 | 185 | 135 | 65 | 280 | 216 | 95 | 210 | 282 | 132 | 4-ф12 |
备注：S短支架玻璃钢化工泵外形尺寸仅供参考，具体请直接联系我司技术人员免费索取，谢谢！
