SLB立式单级双吸离心泵

  • 品牌：壹泵阀
  • 型号：SLB
  • 压力/扬程：6.8~123米
  • 工作温度：0℃～80℃
  • 连接方式：法兰、配套椎管
  • 产品名称：SLB立式单级双吸离心泵
  • 通径/流量：99~1733吨/每小时
  • 材质：HT200、QT400-15、ZG230-450、ZG1 Cr18Ni9Ti
  • 驱动方式：电动、单级双吸
  • 适用范围：广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业，亦适合炼油工业中一般性用途。
SLB立式单级双吸离心泵使用说明书下载
  • 产品概述
  • 性能参数
  • 尺寸重量


SLB立式单级双吸离心泵

SLB立式单级双吸离心泵概述

SLB系列立式单级双吸离心泵，是我公司根据市场需要，专门为城市供水、供暖、空调制冷等行业生产的国内最新型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业，亦适合炼油工业中一般性用途。

SLB型泵采用了目前国内最优秀的水力模型，性能稳定、效率高、产品结构紧凑、运行平稳振动小，安装维修方便。该系列泵达到国际先进水平。

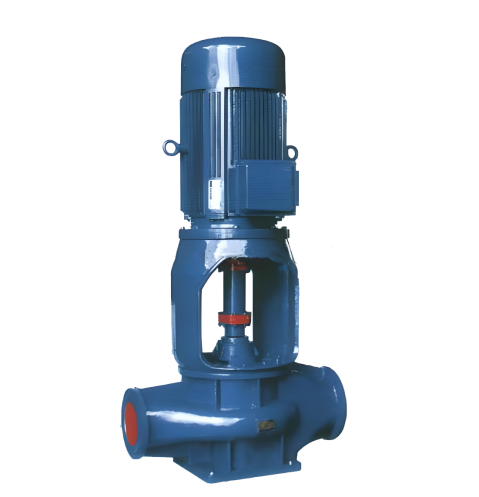

            SLB立式单级双吸离心泵产品图

SLB立式单级双吸离心泵性能范围

出口直径：DN=125~350mm

流量范围（额定点）：Q=100~1680m3/h

扬程范围（额定点）：=6.8~123m

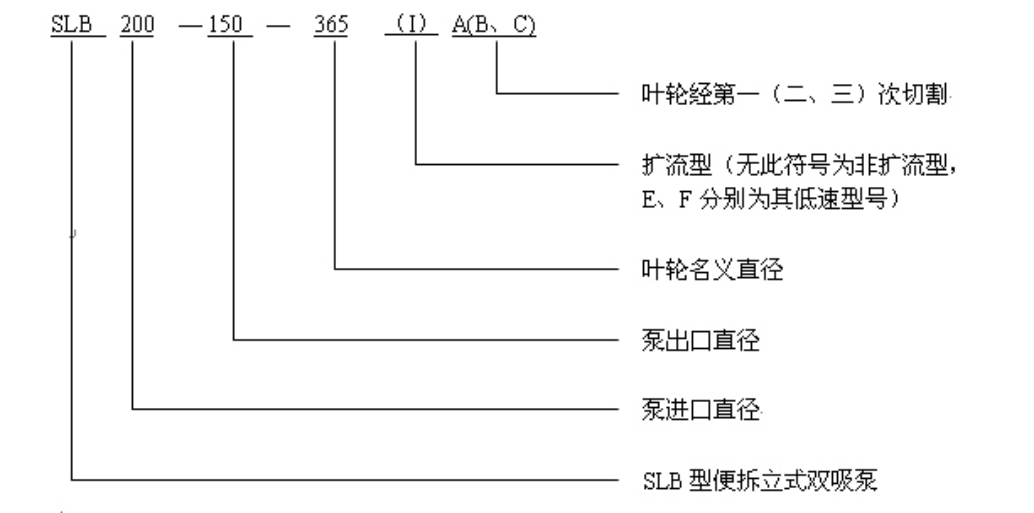

SLB立式单级双吸离心泵型号意义

SLB立式单级双吸离心泵水力性能

  采用计算机对泵的水力模型进行优化设计，SLB双吸泵具有高效率和显著的抗气蚀性能，该系列泵与国内同类产品相比，效率要高出1~3%，抗气蚀性能也有所提高。

SLB立式单级双吸离心泵结构特点

1） 结构紧凑、占地空间小；进出口在同一条水平线上，安装方便。采用便拆结构使泵在检修时不需拆卸进出口管路和电机。转子为一组合件，只需卸下中间联轴器，转子部件便可逐一取出，检修十分方便。这一优点对更换大功率泵的轴承和机械密封等易损件尤为明显。

2） 转子部件轴向尺寸短因而刚性好，而且泵与电机架、电机架与电机、联轴器之间的联接均为止口联接，组件同心度高。同时优秀的水力模型几乎没有轴向力和径向力，因而运行平稳、噪音低、振动小。

3） 泵轴采用独立的轴承支承，保证电机长期安全地运行，泵轴承采用油脂润滑，轴承压盖设有加油油杯。

密封

采用机械密封，密封磨擦副采用石墨对碳化钨，不泄漏，使用寿命长。

SLB立式单级双吸离心泵工作条件

1、系统最高工作压力为2.5Mpa；即泵出口压力=泵入口压力+泵扬程≤2.5Mpa。根据泵承受的最大压力，泵体和泵盖材质采用灰口铸铁（1.6Mpa）、球墨铸铁（2.0Mpa）、铸钢（2.5Mpa，包括不锈钢）。在订货时敬请注明泵的承压情况或材质。

2、工作介质为温度不超过100℃的清水或物理化学性质类似清水的其它液体。

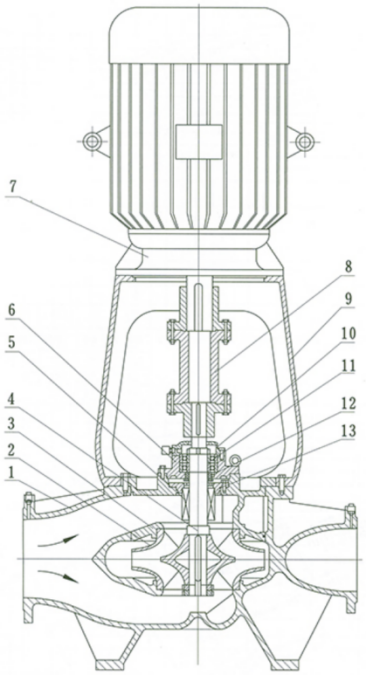

SLB立式单级双吸离心泵结构图及零部件名称材质

零部件名称：1.泵体 2.叶轮 3.泵盖 4.轴 5.机械密封 6.铀承体 7.电机 8.联轴器部件 9.电机架 10.轴承盖 11.轴承 12.油封 13,密封压盖

主要零部件材质表

零件名称可供选择的材料
轴45、40Cr、3 Cr13、1 Cr18Ni、1 Cr18Ni9Ti
泵体、泵盖HT200、QT400-15、ZG230-450、ZG1 Cr18Ni9Ti
叶 轮HT200、QT400-15、ZCuSn11、ZG1 Cr18Ni9

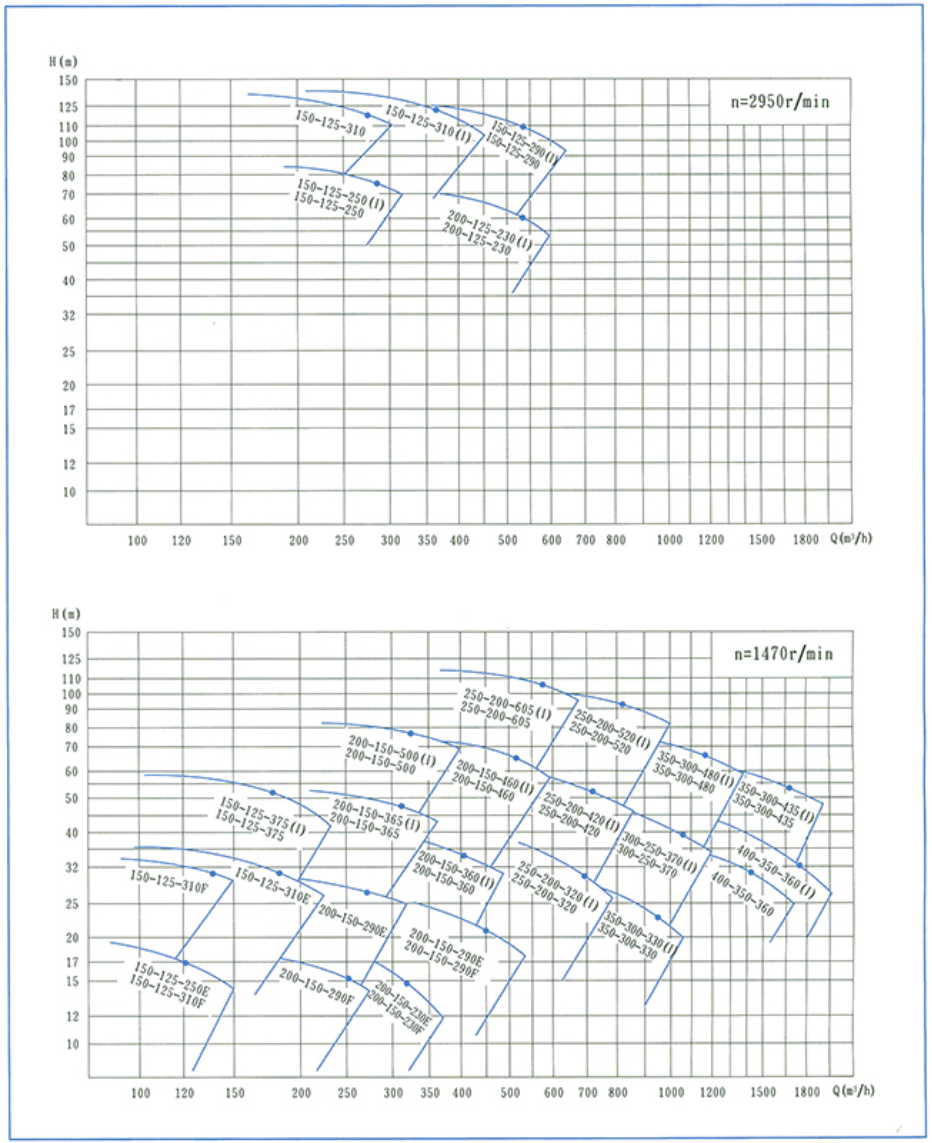

SLB立式单级双吸离心泵型谱图

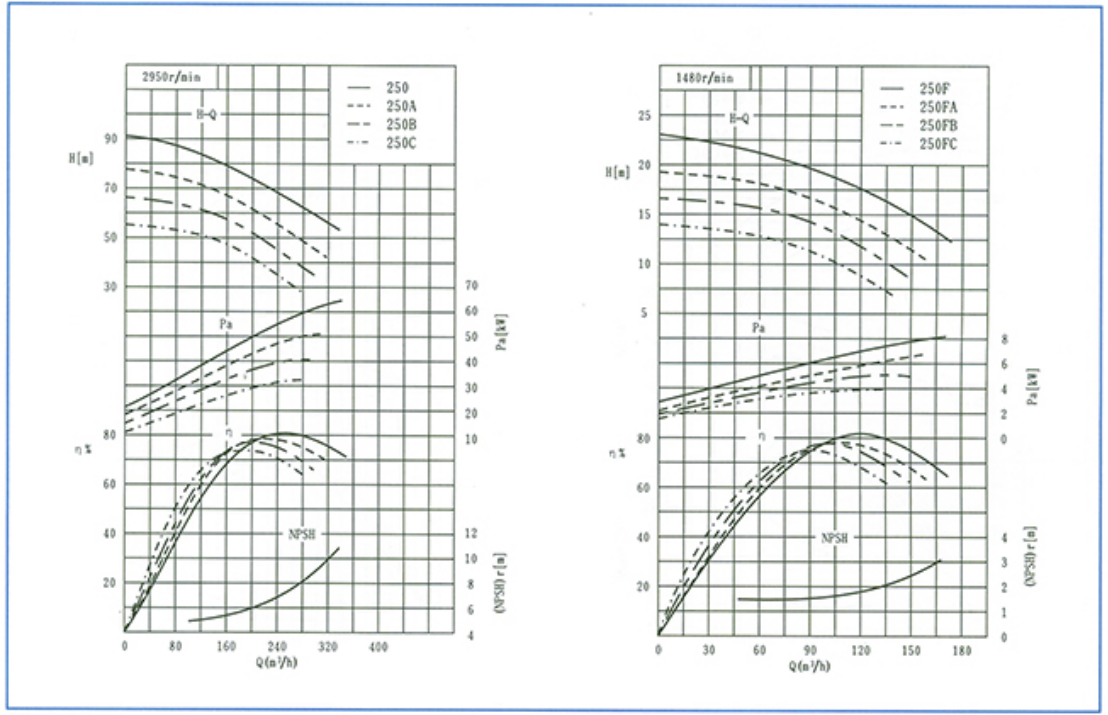

SLB立式单级双吸离心泵性能曲线图1


SLB立式单级双吸离心泵性能参数表1

序号泵 型流 量扬程m效率%配用电机KW转速r/min必需气蚀余量m叶轮参考直径mm
m3/hL/S
001150-125-250(I )23028937563.980.3104.2837562839029507.1254
002A20926534058.173.694696352.980.575236
003B19224032553.366.890.3595243.57955219
004C17822329549.56281.95044.8367845201
005150-125-250E11514521231.940.358.921.218.813.1831114802.4254
006A10613319228.436.95317.515.811.58111236
007B9812317327.234.148.114.513.510.2797.5219
008C9211615425.532.242.812118.977.57.5201

SLB立式单级双吸离心泵性能曲线图2

SLB立式单级双吸离心泵性能参数表2

序号泵 型流 量扬程m效率%配用电机KW转速r/min必需气蚀余量m叶轮参考直径mm
m3/hL/S
009150-125-25019624534054.468.294.4756850.581.57529507.4254
010A18222831050.663.386.16558.543.579.555236
011B17021228047.25977.856513777.545219
012C15619526043.354.272.2484331.57637201
013150-125-250F9812317027.234.347.218.81712.581.51114801.9254
014A901141542531.742.816.314.511.379.575236
015B8510614323.629.439.713.712.59.2787.5219
016C759913120.827.636.412.111.07.9165.5201

SLB立式单级双吸离心泵性能曲线图3

SLB立式单级双吸离心泵性能参数表3

序号泵 型流 量扬程m效率%配用电机KW转速r/min必需气蚀余量m叶轮参考直径mm
m3/hL/S
017150-125-310(I )29436845081.6102.21251351231028020029507.4325
018A26834141074.494.9113.911610689.579.6160301
019B24231537067.287.4102.8989077.379.3132279
020C19624532554.468.290.382746478.390254
021150-125-310E14818522541.151.562.53431.225802214801.9325
022A13817220438.347.956.7292722.579.618.5301
023B1261581843543.851.12522.518.579.315279
024C11414316531.739.745.820.218.5167911254

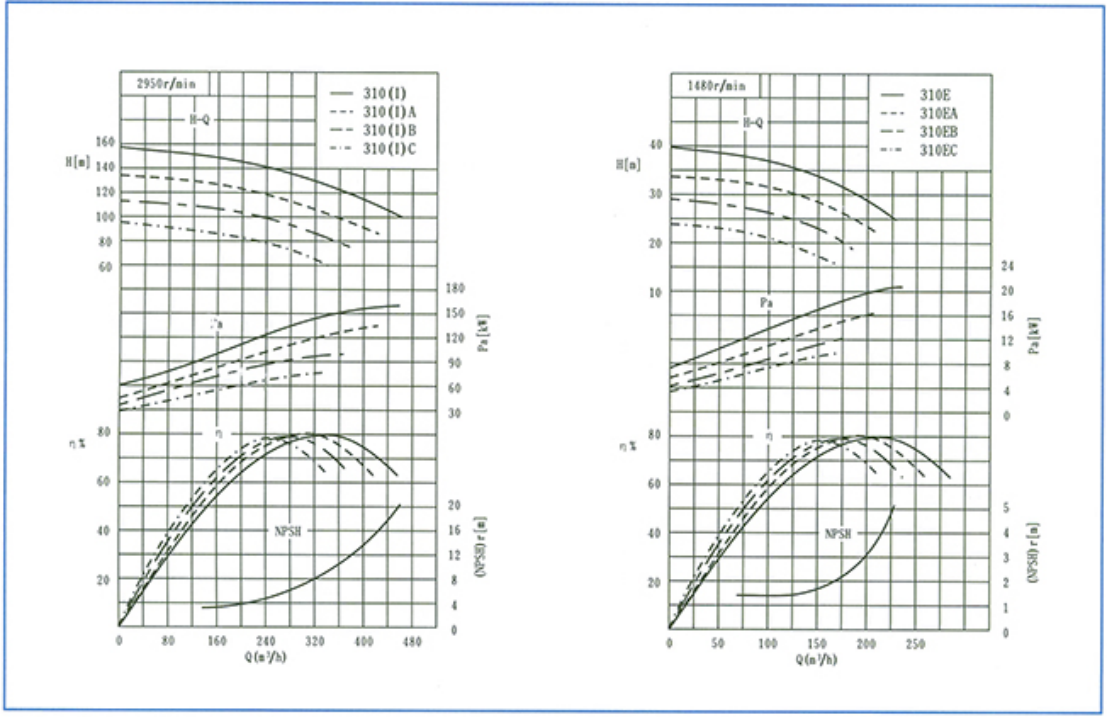

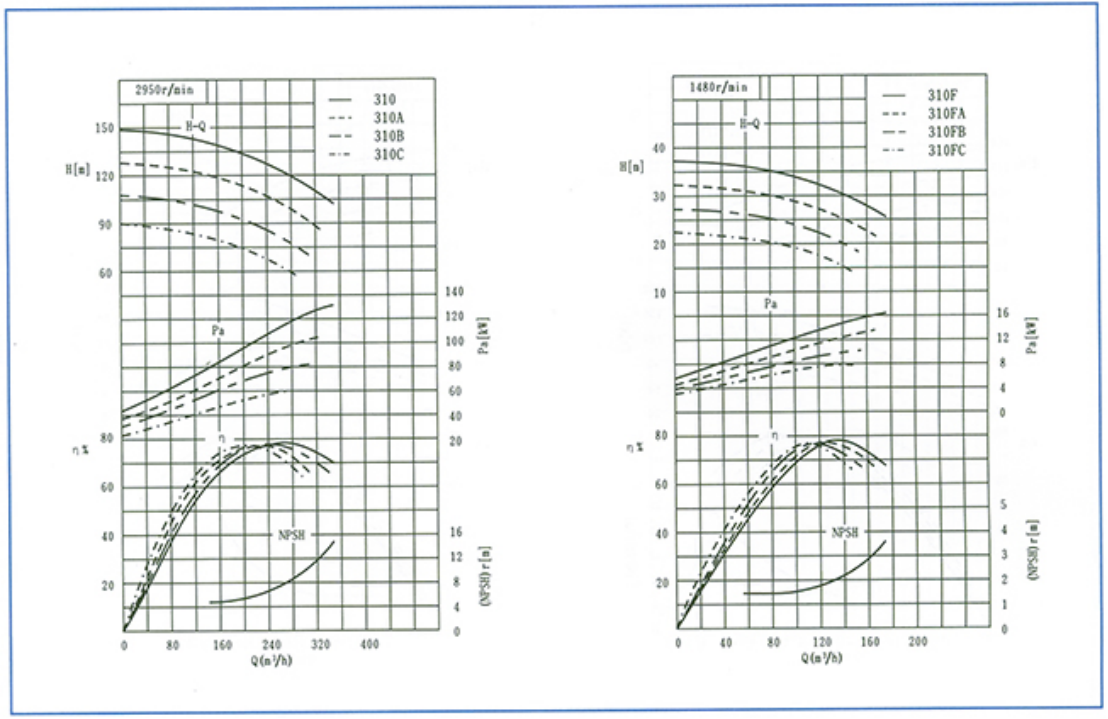

SLB立式单级双吸离心泵性能曲线图4

SLB立式单级双吸离心泵性能参数表4

序号泵 型流 量扬程m效率%配用电机KW转速r/min必需气蚀余量m叶轮参考直径mm
m3/hL/S
025150-125-31022628335062.878.697.21301191017816029509.5325
026A21026333058.373.191.71111038777.6132301
027B19023831052.86686.193847277.390279
028C17221528747.86079.77269587775254
029150-125-310F11214117431.239.348.332.529.525.57818.514802.2325
030A10613116429.436.645.627.525.521.677.615301
031B9612015226.733.342.22421.217.977.311279
032C901121432531.239.7201714.47711254

如果您需要更多的性能参数请直接联系我公司销售人员免费索取，谢谢！

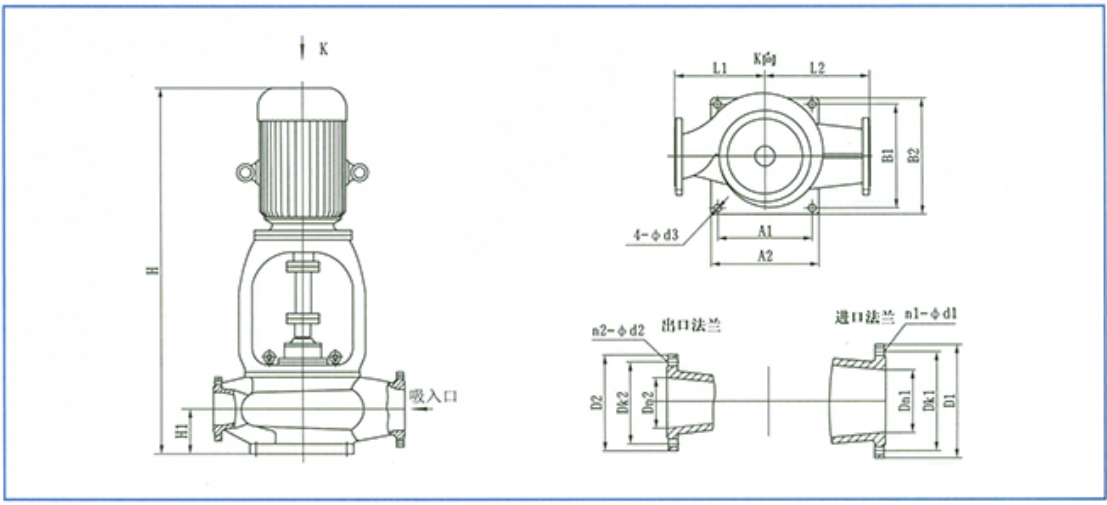

SLB立式单级双吸离心泵外形安装及法兰尺寸图


SLB立式单级双吸离心泵外形安装及法兰尺寸表

序号泵 型外形与安装尺寸进口法兰出口法兰联接板代号
L1L2H1HA1×B1A2×B2d3Dn1Dk1D1n1-d1Dn2Dk2D2n2-d2
1150-125-250(I)3604001951850400×300450×350231502402858-ф221252102508-ф18LS01
2A1765
3B1650
4C1600
5150-125-250E1600
6A1720
7B1520
8C1580
9150-125-2501850
10A1765
11B1650
12C1600
13150-125-250F1600
14A1720
15B1520
16C1580
17150-125-310(I)2110
18A2110
19B2000
20C1850
21150-125-310E1560
22A1560
23B1520
24C1520
25150-125-3102120
26A2000
27B1850
28C1820
29150-125-310F1560
30A1530
31B1530
32C1530
33150-125-375(I)4004501680
34A1630
35B1630
36C1580
37150-125-375E1660
38A1640
39B1620
40C1580
41200-150-230(I)4004502152200450×350510×4102820029534012-ф221502402858-ф22LS02
42A2130
43B1860
44C1860
45200-150-230E1620
46A1580
47B1580
48C1540
49200-150-2302130
50A1920
51B1880
52C1880
53200-150-230F1600
54A1600
55B1600
56C1530
57200-150-290(I)2350
58A2200
59B2120
60C2120
61200-150-290E1680
62A1630
63B1630
64C1600
65200-150-2902200
66A2130
67B2130
68C1920
69200-150-290F1700
70A1620
71B1600
72C1600
73200-150-365(I)2150
74A1880
75B1780
76C1720
77200-150-3652050
78A1900
79B1720
80C1660
81200-150-500(I)4805302302160520×350600×410LS03
82A2200
83B1980
84C1780
85200-150-5002020
86A1980
87B1880
88C1780
89200-150-280(I)4304802301760LS02
90A1720
91B1700
92C1650
93200-150-2801720
94A1720
95B1680
96C1650
97200-150-360(I)1980
98A1880
99B1760
100C1720
101200-150-3601880
102A1780
103B1760
104C1720
105200-150-460(I)4805502602270520×350600×4102820029534012-ф2215024028512-ф22LS03
106A2220
107B1980
108C1880
109200-150-4602220
110A2020
111B1980
112C1780
113250-200-605(I)5307302602480600×430680×5003225035540512-ф2620029534012-ф22LS05
114A2300
115B2260
116C2260
117250-200-6052300
118A2250
119B2250
120C2220
121250-200-320(I)4805502601970520×350600×41028LS03
122A1970
123B1880
124C1800
125250-200-3201980
126A1880
127B1800
128C1800
129250-200-420(I)5306002602250550×400630×47028LS04
130A2220
131B2030
132C1980
133250-200-4202250
134A2020
135B1980
136C1880
137250-200-520(I)5506003202650650×480720×55032LS06
138A2620
139B2520
140C2430
141250-200-5202620
142A2520
143B2520
144C2360
145300-250-370(I)530630340650×480720×5503230041046012-ф2625035540512-ф26LS06
146A
147B
148C
149300-250-370
150A
151B
152C
153350-300-480(I)600700340650×480720×5503235047052016-ф2630041046012-ф26LS06
154A
155B
156C
157350-300-480
158A
159B
160C
161350-300-300(I)550650350
162A
163B
164C
165350-300-300
166A
167B
168C
169400-300-435(I)700800370720×600800×6803240052558016-ф3035047052016-ф26LS07
170A
171B
172C
173400-300-435
174A
175B
176C
177400-300-36(I)650800370
178A
179B
180C
181400-350-360
182A
183B
184C

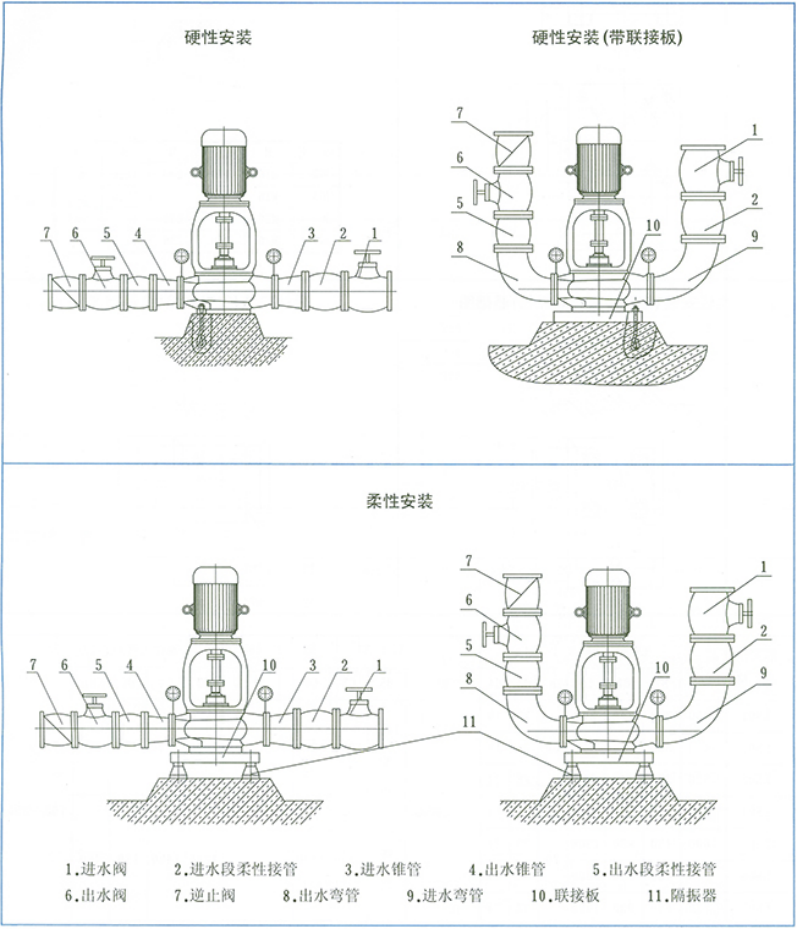

安装方式

SLB型泵安装方式共分：泵直接与基础安装（硬性安装，具体数据见正文部分）；带联轴板安装（硬性安装），柔性安装（带联接板、隔振器安装）三种。一般情况下建议采用带联接板安装，不建议使用隔振器。

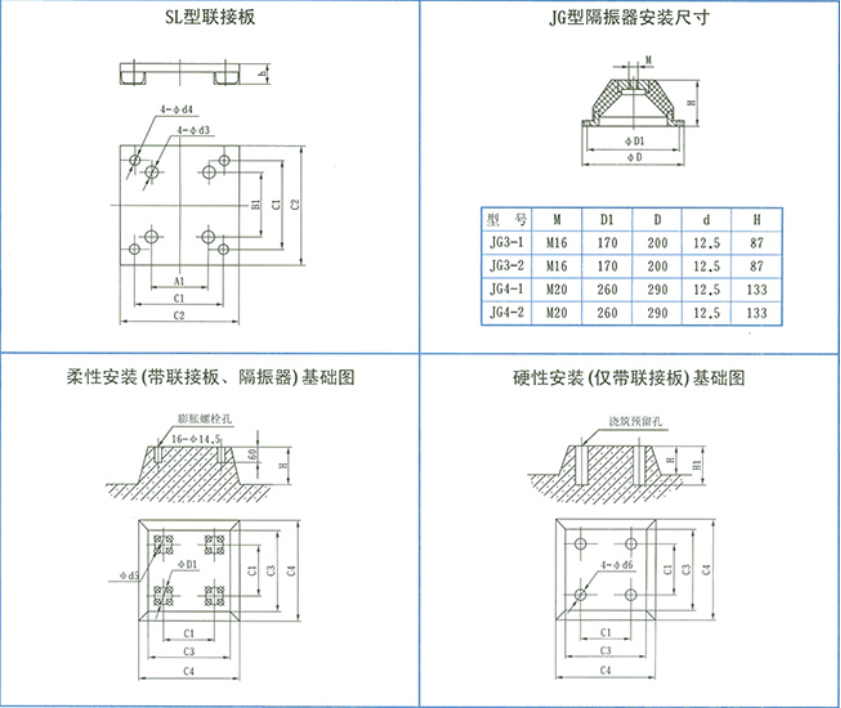

SLB立式单级双吸离心泵安装基础图（带联接板）


SLB立式单级双吸离心泵安装尺寸表（带联接板）

联接板规 格LS型联接板尺寸硬性安装（仅带联接板）
A1B1C1C2hD3d4D1d5C3C4HC3C4d6H1H
LS01400300740800602319同隔振器14.5配膨胀螺栓10001200100~35010001200120400100~350
LS024503507408002819
LS035203507408002824
LS0455040093010007028241200140012001400150450
LS0560043093010003224
LS0665048093010003224
LS0772060093010003224

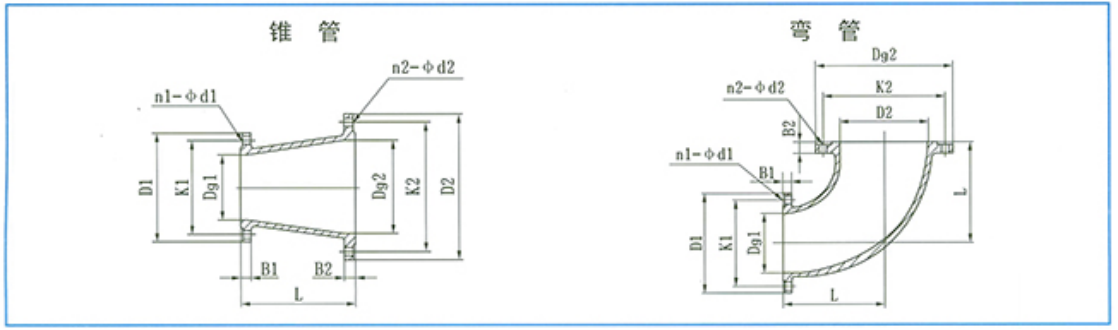

锥管及弯管尺寸图

锥管尺寸表

锥管规格Dg1K1D1B1n1-d1Dg2K2D2B2n2-d2L
ZG125-150125210250268-ф18150240285288-ф22150
ZG125-2002002953403012-ф22300
ZG150-2001502402852812-ф222002953403012-ф22200
ZG150-2502503554053212-ф26350
ZG200-3002002953403012-ф222503554053212-ф26220
ZG200-3503004104603412-ф26350
ZG250-3002503554053212-ф263004104603412-ф26220
ZG250-3503504705203616-ф26350
ZG300-3503004104603412-ф263504705203616-ф26220
ZG300-4004005255804016-ф30350
ZG350-4003504705203616-ф264005255804016-ф30220

弯管尺寸表

锥管规格Dg1K1D1B1n1-d1Dg2K2D2B2n2-d2L
ZG125-150125210250268-ф18150240285288-ф22260
ZG125-2002002953403012-ф22260
ZG150-2001502402852812-ф222002953403012-ф22300
ZG150-2502503554053212-ф26300
ZG200-2002002953403012-ф222002953403012-ф22260
ZG200-2502503554053212-ф26340
ZG200300-3004104603412-ф26340
ZG250-2502503554053212-ф262503554053212-ф26300
ZG250-3003004104603412-ф26350
ZG250-3503504705203616-ф26350
ZG300-3003004104603412-ф263004104603416-ф26340
ZG300-3503504705203616-ф26370
ZG300-4004005255804016-ф30370
ZG350-3503504705203616-ф263504705203616-ф26350
ZG350-4004005255804016-ф30370
