ZS不锈钢卧式单级离心泵

品牌：壹泵阀
型号：ZS
压力/扬程：13~68米
工作温度：-20℃至+100℃
连接方式：法兰

产品名称：ZS不锈钢卧式单级离心泵
通径/流量：6.3~160吨/每小时
材质：不锈钢SS304、SS304L、SS316、SS316L
驱动方式：电动、一级能耗
适用范围：适用于水厂主管增压、工业增压、清洗、锅炉给水、冷凝系统、冷却和空调系统，弱酸碱输送、蒸馏系统或分离器、游泳池等，农田灌溉、医药卫生等。

产品概述
性能参数
尺寸重量

ZS不锈钢卧式单级离心泵

ZS不锈钢卧式单级离心泵概述

ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀形焊接等先进工艺制成，是国内新一代离心泵，可替代传统的IS泵和一般的耐腐蚀泵。其具有外形美观结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。ZS型双端面机封的泵结构还是需要采用原IS泵型生产制造。

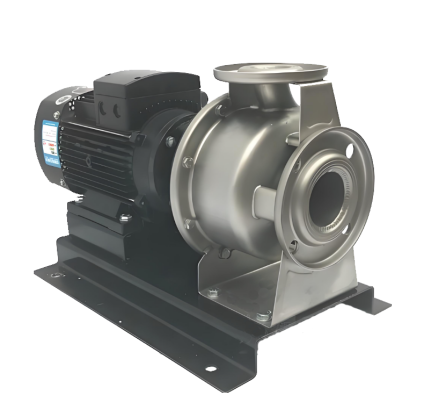

ZS不锈钢卧式单级离心泵产品图

ZS不锈钢卧式单级离心泵应用

ZS型不锈钢卧式单级离心泵是一种适用范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适应于不同温度、流量和压力范围。其典型应用主要包括以下方面供水:水厂过滤、输送及分区送水和主管增压，工业增压:流程水系统、清洗系统;工业液体输送:锅炉给水、冷凝系统、冷却和空调系统、机床配套、弱酸碱输送，水处理:蒸馏系统或分离器、游泳池等，农田灌溉、医药卫生等。

ZS不锈钢卧式单级离心泵运行条件

清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体;

温度在-20°C至+100℃℃之间的液体;环境温度最高+40℃℃;

最高海拔1000米

系统最高压力10bar。

ZS不锈钢卧式单级离心泵电机

电机为全封闭、风冷式二极标准电机

防护等级:IP55;

绝缘等级:F;

标准电压:50Hz 1x220V

3x380V

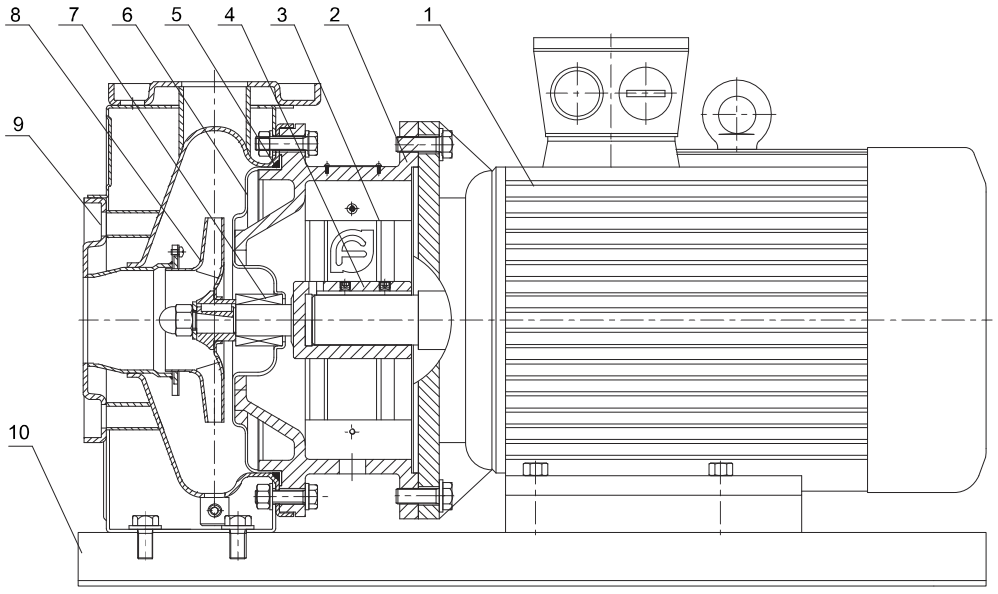

ZS不锈钢卧式单级离心泵结构图及拎部件名称材料

序号	零件名称	材料	对照代号/AISI/ASTM
1	电机
2	泵头	铸铁HT200	ASTM25B
3	防护板	不锈钢0Cr18Ni9	AISI304
4	泵轴	不锈钢2Cr13/0Cr18Ni9	AISI420/AISI304
5	橡胶零件	丁腈橡胶NBR
6	泵头衬里	不锈钢0Cr18Ni9	AISI304
7	机械密封	石墨/碳化硅
8	叶轮	不锈钢0Cr18Ni9	AISI304
9	泵体	不锈钢0Cr18Ni9	AISI304
10	底座	钢Q235	ASTMA570

ZS不锈钢卧式单级离心泵最小进口压力-NPSH

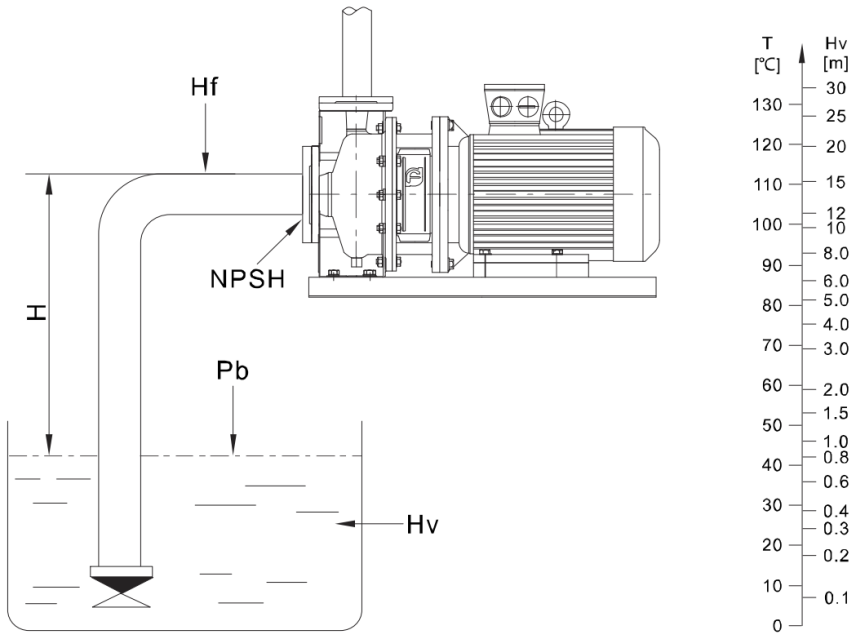

如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，最大吸程H[m]可按下式计算:

H=Pbx10.2-NPSH-Hf-HV-HS

Pb-大气压(巴)

在闭式管路中可以认为是闭式系统的系统压力(巴)。

NPSH-净正吸入压头(米)

可以在性能曲线中NPSH曲线上对应于最大流量处读出。

Hf-入口处的管路损失(米)

其是对应于管路可能产生的最大流量时的值。

Hv-液体的汽化压力(米)

其值的大小取决于液体的温度和液体的汽化压力值。

Hs-安全余量(米)

最小为0.5米压头

通过计算，如果“H"为正值，说明泵可以在最大吸程“H”的情况下运行;如果"H”为负值，说明泵必须要在进口有一个最小压力为“H“米的压头的情况下才可以正常运行。

注:一般情况下不进行以上计算。只有在下列情况下使用泵时才要对“H“进行计算:

1、液体温度较高

2液体流速超过了额定值

3、吸程较大或进口管路较长

4、系统压力太小

5、进口条件较差

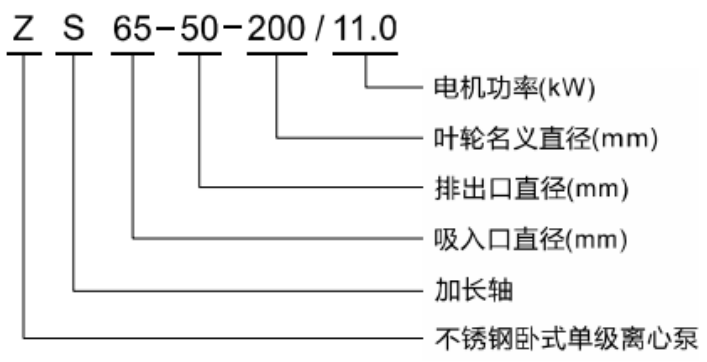

ZS不锈钢卧式单级离心泵型号意义

ZS不锈钢卧式单级离心泵型号及性能参数表

序号	泵型号	流量Q[m3/h]	扬程m	转数n[r/min]	标准电机电压[V]
					1×220V	3×380V
					P₂ [kW]	P₂ [kW]
1	ZS50-32-160/1.1	6.3	18	2900	1.1	1.1
2	ZS50-32-160/1.5	12.5	20		1.5	1.5
3	ZS50-32-160/2.2	12.5	25		2.2	2.2
4	ZS50-32-200/3.0	12.5	32			3
5	ZS50-32-200/4.0	12.5	42			4
6	ZS50-32-200/5.5	12.5	54			5.5
7	ZS65-40-125/1.5	25	13		1.5	1.5
8	ZS65-40-125/2.2	25	18		2.2	2.2
9	ZS65-40-125/3.0	25	24			3
10	ZS65-40-160/4.0	25	28			4
11	ZS65-40-200/5.5	25	36			5.5
12	ZS65-40-200/7.5	25	46			7.5
13	ZS65-40-200/11.0	25	62	2950		11
14	ZS65-50-125/3.0	50	13	2900		3
15	ZS65-50-125/4.0	50	18			4
16	ZS65-50-160/5.5	50	25			5.5
17	ZS65-50-200/7.5	50	32			7.5
18	ZS65-50-200/9.2	50	40			9.2
19	ZS65-50-200/11.0	50	48	2950		11
20	ZS65-50-200/15.0	50	58			15
21	ZS65-50-200/18.5	50	68			18.5
22	ZS80-65-125/5.5	100	13	2900		5.5
23	ZS80-65-125/7.5	100	18			7.5
24	ZS80-65-125/9.2	100	23			9.2
25	ZS80-65-160/11.0	100	27	2950		11
26	ZS80-65-160/15.0	100	36			15
27	ZS80-65-200/18.5	100	45			18.5
28	ZS80-65-200/22.0	100	53			22
29	ZS80-65-200/30.0	100	66			30
30	ZS100-80-160/11.0	160	15			11
31	ZS100-80-160/15.0	160	22			15
32	ZS100-80-160/18.5	160	28			18.5
33	ZS100-80-200/22.0	160	33			22
34	ZS100-80-200/30.0	160	45			30
35	ZS100-80-200/37.0	160	54			37

ZS不锈钢卧式单级离心泵曲线条件

下列说明适用于后面所示的曲线:

1、曲线容差符合ISO9906:2012，3B等级2、所有曲线都是基于电压为3x380V，电机在恒速2900rpm或2950rpm时的测量值;

3、试验用介质为温度在20℃，不含有任何固体杂质的清水;

4、泵不应低于曲线中规定最小流量或在高于曲线中规定最大流量的情况下进行工作;

5、如果泵送液体的粘度或密度不同于水，则须对电机功率进行调整。

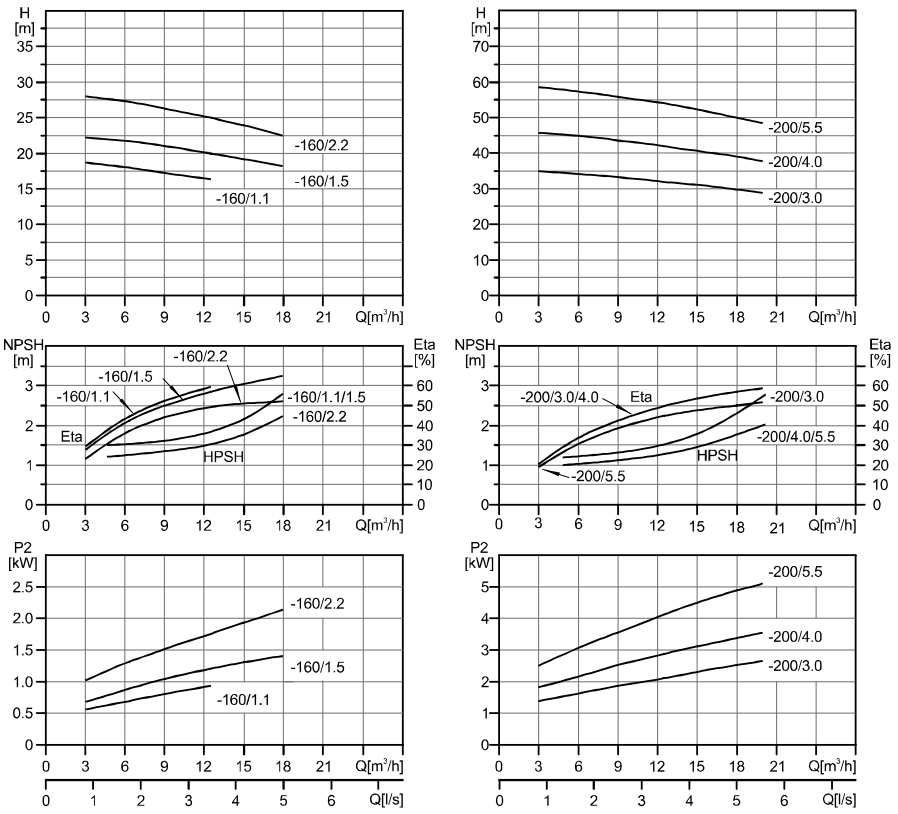

ZS不锈钢卧式单级离心泵ZS50-32性能曲线图

ZS50-32性能曲线表

泵型号	配用功率(kW)	Q(m3/h)	3	6.3	9	12.5	15	18	20
ZS50-32-160/1.1	1.1	m	18.7	18	17.2	16.4
ZS50-32-160/1.5	1.5		22.5	22	21	20	19	18
ZS50-32-160/2.2	2.2		28	27	26.3	25	24	22.5
ZS50-32-200/3.0	3		34.9	34.1	33.3	32	31	29.8	28.9
ZS50-32-200/4.0	4		45.7	44.8	43.7	42	40.7	39	37.7
ZS50-32-200/5.5	5.5		58.5	57.2	56	54	52.5	50	48.5

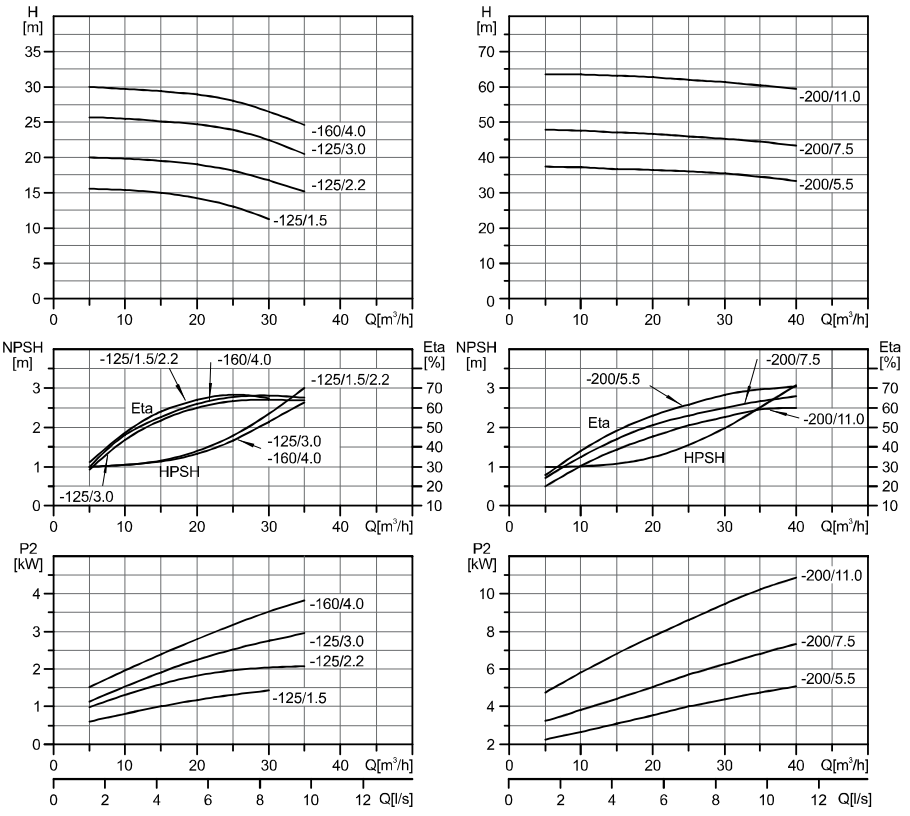

ZS65-40性能曲线图

ZS65-40性能曲线表

泵型号	配用功率(kW)	Q(m3/h)	5	10	15	20	25	30	35	40
ZS65-40-125/1.5	1.5	m	15.5	15.4	15	14.4	13	11.3
ZS65-40-125/2.2	2.2		20	19.7	19.5	19	18	16.7	15.2
ZS65-40-125/3.0	3		25.7	25.3	25.1	24.8	24	22.3	20.3
ZS65-40-160/4.0	4		30	29.7	29.3	28.9	28	26.5	24.5
ZS65-40-200/5.5	5.5		37.4	37.2	36.7	36.4	36	35.5	34.6	33.3
ZS65-40-200/7.5	7.5		48	47.5	47	46.6	46	45.2	44.5	43.3
ZS65-40-200/11.0	11		64	63.5	63	62.5	62	61.5	60.5	59

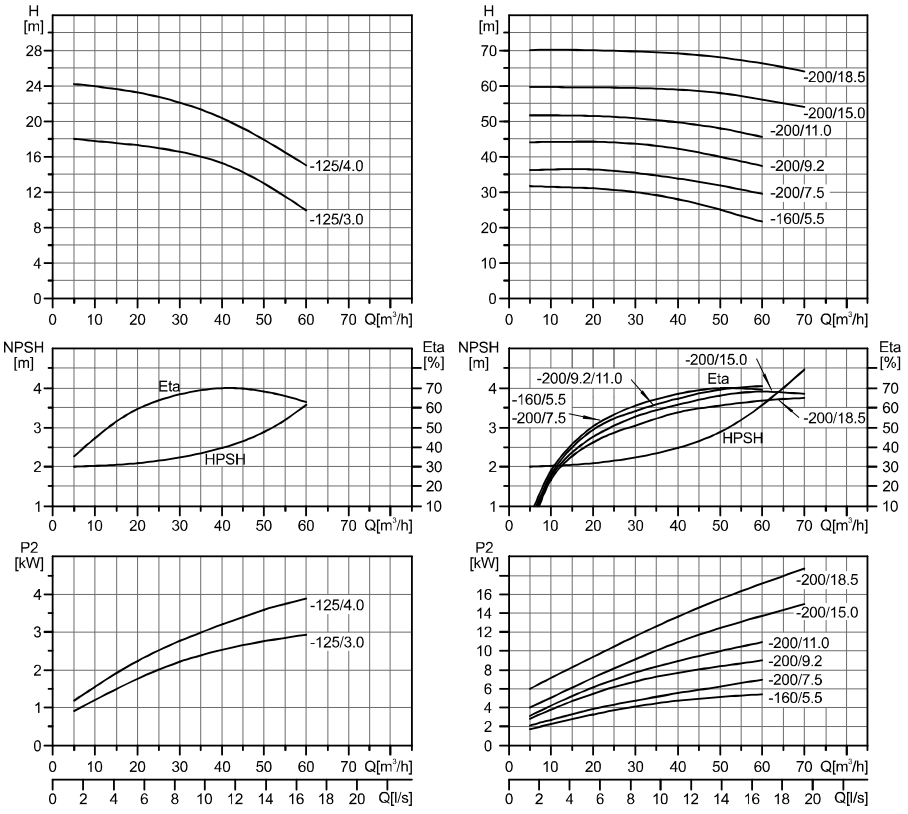

ZS65-50性能曲线图

ZS65-50性能曲线表

泵型号	配用功率(kW)	Q(m³/h)	5	10	20	30	40	50	60	70
ZS65-50-125/3.0	3	H(m)	18	17.8	17.2	16.4	15.1	13	10
ZS65-50-125/4.0	4		24.2	24.2	23.6	22.6	20.7	18	14.8
ZS65-50-160/5.5	5.5		31.6	31.5	31	30	28	25	21.5
ZS65-50-200/7.5	7.5		36.3	36.6	36.4	35.6	34.1	32	29.6
ZS65-50-200/9.2	9.2		43.5	43.5	43.5	43	42	40	37.5
ZS65-50-200/11.0	11		51.5	51.5	51	50	49.3	48	45.6
ZS65-50-200/15.0	15		59.7	59.7	59.6	59.5	59	58	56.2	53
ZS65-50-200/18.5	18.5		70.2	70.2	70.1	70	69.1	68	66.4	64

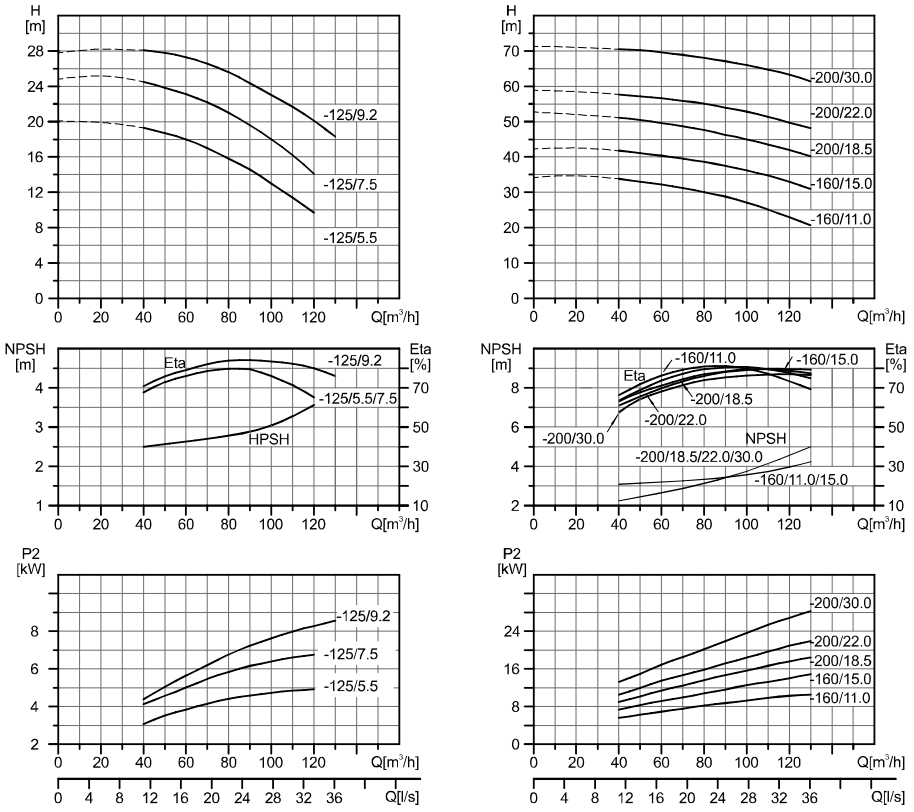

ZS80-65性能曲线图

ZS80-65性能曲线表

泵型号	配用功率(kW)	Q(m³/h)	40	50	60	70	80	90	100	110	120	130
ZS80-65-125/5.5	5.5	H(m)	19.3	18.7	18	17	15.8	14.8	13	11.4	9.7
ZS80-65-125/7.5	7.5		24.5	23.8	23.1	22.2	21	19.6	18	16.2	14.1
ZS80-65-125/9.2	9.2		28.1	27.8	27.3	26.6	25.7	24.3	23	21.8	20.1	18.3
ZS80-65-160/11.0	11.0		33.9	33	32.2	31.3	29.9	28.8	27	25.1	22.9	20.7
ZS80-65-160/15.0	15.0		41.8	41.1	40.4	39.5	38.6	37.6	36	34.8	33	31
ZS80-65-200-18.5	18.5		51	50.5	49.6	48.7	47.6	46.3	45	43.5	42.2	40.2
ZS80-65-200/22.0	22.0		57.7	57.2	56.8	55.9	55.1	54	53	51.6	49.7	48.2
ZS80-65-200/30.0	30.0		70.2	70.2	69.6	68.9	68.2	67.1	66	64.6	63.3	61.4

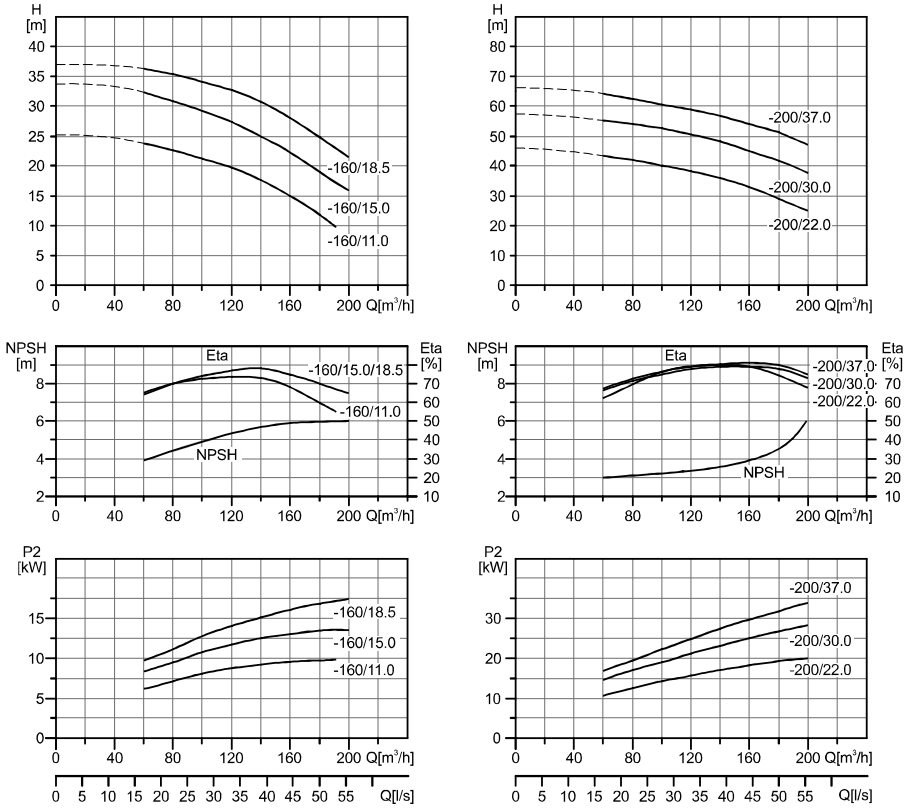

ZS100-80性能曲线图

ZS100-80性能曲线表

泵型号	配用功率(kW)	Q(m3/h)	60	80	100	120	140	160	180	190	200
ZS100-80-160/11.0	11	m)	23.8	22.7	21.1	19.7	17.6	15	11.8	10.1
ZS100-80-160/15.0	15		32.3	30.8	29.1	27.2	25.1	22	18.8	17.4	16.1
ZS100-80-160/18.5	18.5		36.2	35.2	33.8	32.7	31	28	24.8	23.1	21.5
ZS100-80-200/22.0	22		43.5	42	39.7	38.3	35.9	33	29	27.1	24.9
ZS100-80-200/30.0	30		55.4	54.1	52.6	50.5	48.2	45	41.9	39.8	37.6
ZS100-80-200/37.0	37		64.1	62.5	61	59	57.4	54	51.2	49.2	47.1

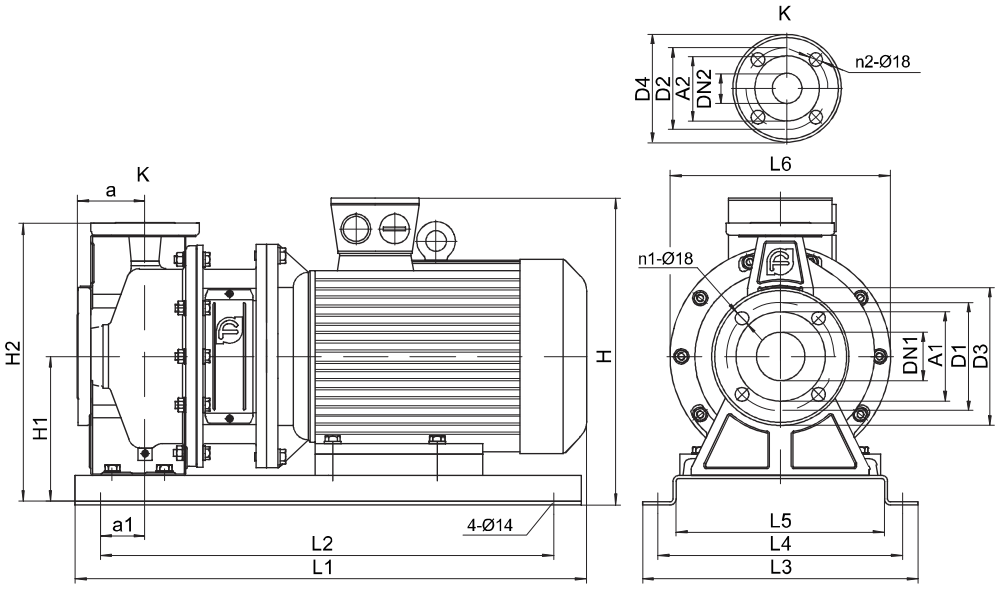

ZS不锈钢卧式单级离心泵外型安装尺寸图

ZS不锈钢卧式单级离心泵安装尺寸于重量表

泵型号	尺寸(mm)																					重量(kg)
泵型号	DN1	DN2	A1	A2	D1	D2	D3	D4	N1	N2	A	A1	H	H1	H2	L1	L2	L3	L4	L5	L6	重量(kg)
ZS50-32-160/1.1	50	32	98	75	125	100	160	139	4	4	80	32	290	152	296	470	370	280	240	192	210	31
ZS50-32-160/1.5	50	32	98	75	125	100	160	139	4	4	80	46	307	152	296	500	430	280	240	192	210	37
ZS50-32-160/2.2	50	32	98	75	125	100	160	139	4	4	80	46	307	152	296	500	430	280	240	192	210	39
ZS50-32-200/3.0	50	32	98	75	125	100	160	139	4	4	84	42	370	200	386	550	460	330	290	242	300	53
ZS50-32-200/4.0	50	32	98	75	125	100	160	139	4	4	84	47	393	200	386	560	480	330	290	242	300	58
ZS50-32-200/5.5	50	32	98	75	125	100	160	139	4	4	84	50	413	200	386	660	580	370	330	280	300	77
ZS65-40-125/1.5	65	40	118	84	145	110	185	145	4	4	80	45	307	152	294	502	430	280	240	192	210	33
ZS65-40-125/2.2	65	40	118	84	145	110	185	145	4	4	80	45	307	152	294	502	430	280	240	192	210	35
ZS65-40-125/3.0	65	40	118	84	145	110	185	145	4	4	80	45	322	152	294	532	460	300	260	212	250	47
ZS65-40-160/4.0	65	40	118	84	145	110	185	145	4	4	80	45	345	152	294	557	480	330	290	242	250	52
ZS65-40-200/5.5	65	40	118	84	145	110	185	145	4	4	100	50	413	200	380	680	580	370	330	280	300	78
ZS65-40-200/7.5	65	40	118	84	145	110	185	145	4	4	100	50	413	200	380	680	580	370	330	280	300	82
ZS65-40-200/11.0	65	40	118	84	145	110	185	145	4	4	100	50	456	200	380	790	690	420	380	330	350	161

ZS不锈钢卧式单级离心泵安装尺寸于重量表2

泵型号	尺寸(mm)																					重量(kg)
泵型号	DN1	DN2	A1	A2	D1	D2	D3	D4	n1	n2	a	a1	H	H1	H2	L1	L2	L3	L4	L5	L6	重量(kg)
ZS65-50-125/3.0	65	50	118	98	145	125	185	160	4	4	86	45	342	172	338	548	468	330	290	242	250	49
ZS65-50-125/4.0	65	50	118	98	145	125	185	160	4	4	86	45	365	172	338	570	490	330	290	242	250	54
ZS65-50-160/5.5	65	50	118	98	145	125	185	160	4	4	100	50	413	200	380	680	580	370	330	280	300	78
ZS65-50-200/7.5	65	50	118	98	145	125	185	160	4	4	100	50	413	200	380	680	580	370	330	280	300	82
ZS65-50-200/9.2	65	50	118	98	145	125	185	160	4	4	100	50	413	200	380	680	580	370	330	280	300	85
ZS65-50-200/11.0	65	50	118	98	145	125	185	160	4	4	100	50	456	200	380	790	690	420	380	330	350	161
ZS65-50-200/15.0	65	50	118	98	145	125	185	160	4	4	100	50	456	200	380	790	690	420	380	330	350	171
ZS65-50-200/18.5	65	50	118	98	145	125	185	160	4	4	100	50	456	200	380	830	730	420	380	330	350	188
ZS80-65-125/5.5	80	65	130	118	160	145	200	185	8	4	100	50	413	200	380	690	590	370	330	280	300	79
ZS80-65-125/7.5	80	65	130	118	160	145	200	185	8	4	100	50	413	200	380	690	590	370	330	280	300	83
ZS80-65-125/9.2	80	65	130	118	160	145	200	185	8	4	100	50	413	200	380	690	590	370	330	280	300	87
ZS80-65-160/11.0	80	65	130	118	160	145	200	185	8	4	100	50	456	200	400	790	690	420	380	330	350	163
ZS80-65-160/15.0	80	65	130	118	160	145	200	185	8	4	100	50	456	200	400	790	690	420	380	330	350	173
ZS80-65-200/18.5	80	65	130	118	160	145	200	185	8	4	100	50	476	220	445	830	730	420	380	330	350	190
ZS80-65-200/22.0	80	65	130	118	160	145	200	185	8	4	100	50	500	220	445	880	780	455	415	365	350	220
ZS80-65-200/30.0	80	65	130	118	160	145	200	185	8	4	100	50	550	240	465	950	850	495	455	405	400	292
ZS100-80-160/11.0	100	80	150	130	180	160	220	200	8	8	125	75	476	220	445	830	730	420	380	330	350	163
ZS100-80-160/15.0	100	80	150	130	180	160	220	200	8	8	125	75	476	220	445	830	730	420	380	330	350	173
ZS100-80-160/18.5	100	80	150	130	180	160	220	200	8	8	125	75	476	220	445	870	770	420	380	330	350	185
ZS100-80-200/22.0	100	80	150	130	180	160	220	200	8	8	125	75	500	220	470	915	810	455	415	365	350	223
ZS100-80-200/30.0	100	80	150	130	180	160	220	200	8	8	125	75	550	240	490	985	880	495	455	405	400	295
ZS100-80-200/37.0	100	80	150	130	180	160	220	200	8	8	125	75	550	240	490	985	880	495	455	405	400	315

ZS不锈钢卧式单级离心泵安装条件

ZS型不锈钢卧式单级离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成!泵应安装在通风且防冰冻的地方，泵的安装要保证在使用时泵不受系统管路的张力影响如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露为了方便于检查和维修，在机组的周围应必须留有足够的空间;

电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害;

泵应水平安装在基座上，水平方向为泵的吸入口垂直方向为泵的排出口。
