IMD氟塑料磁力离心泵

IMD氟塑料磁力离心泵

概述

IMD系列氟塑料磁力驱动离心泵，耐强腐蚀，无泄漏，泵壳有底脚，泵和电机固定在共用的的底座上，稳定性好，运行噪音和振动更低。结构设计为后拉式，检修、更换零部件时，可将核心部件直接从后面抽出，不用拆卸管路和底座，节省了工时维护和成本，极大地方便了客户。

适用温度： -20℃~100℃

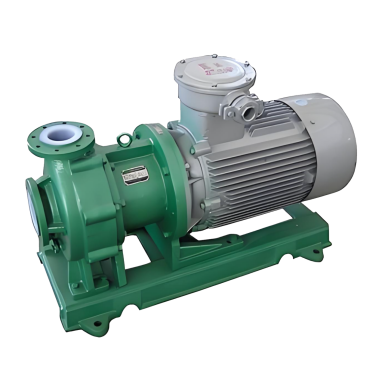

IMD氟塑料磁力泵产品图

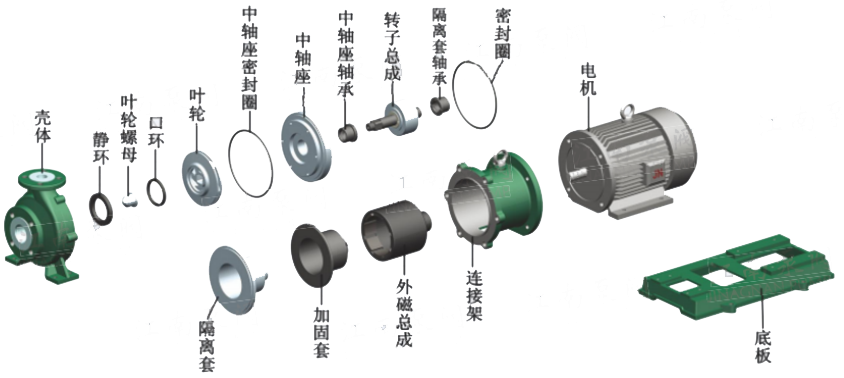

零部件分解图

泵的型号与性能参数 *表格φ流量扬程加粗字体为基本型 bold font as the standard model

序号		型号(Model)	转速(Rev)=1450r/min 介质密度(Medium density)=1000kg/m³
			流量Flow(m3/h)		扬程Pump head(m)		效率η(%)		进口 Inlet (mm)		出口 Outlet (mm)			汽蚀余量 NPSHr(m)		电机功率 Power(kw)	整机重量 Weight (kg)
1		IMD40-25-140	4		26		35		φ40		φ25			3.0		3	75
			6		25
			8		23
2		IMD40-25-150	4		30		33		φ40		φ25			3.0		3	75
			6		28
			8		26
3		IMD40-25-160	3.5		21		32		φ40		φ25			3.0		3	75
			6		33
			8		32
4		IMD40-25-180	8		9		30		φ40		φ25			3.0		4	85
			6		40
			15		6
5	MD40-25-200			4		52		28		φ40		φ25	3.0		5.5			105
				6		50
				89		47
6	IMD50-32-125					22		45		φ50		φ32	3		2.2			75
				12		20
				15		15
7	IMD50-32-140			9		27		38		φ50		φ32	3.5		3			75
				12		25
				15		22
8	IMD50-32-160			8		30		40		φ50		φ32	3.5		4			80
				12		33
				15		30
9	IMD50-32-165			8		43		36		φ50		φ32	3.5		5.5			110
				12		40
				16		36
10	IMD50-32-200			8		52		34		φ50		φ32	3.5		7.5			115
				12		50
				16		47
11	IMD65-50-145			18		28		50		φ65		φ50	4.0		4			85
				25		25
				35		22
12	IMD65-50-160			18		35		53		φ65		φ50	4.0		5.5			90
				25		32
				35		28
13	IMD65-40-180			18		42		48		φ65		φ40	4.0		7.5			120
				25		40
				35		36
14	IMD65-40-200			18		52		45		φ65		φ40	4.0		11			250
				25		50
				35		46
15	IMD80-65-125			35		22		58		φ80		φ65	4.0		7.5			95
				50		20
				65		17
16	IMD80-65-150			35		27		57		φ80		φ65	4.5		7.5			120
				50		25
				65		22
17	IMD80-65-165			35		38		55		φ80		φ65	4.5		11			180
				50		35
				65		32
18	IMD80-50-180			35		43		51		φ80		φ65	4.5		11			185
				50		40
				60		37
19	IMD80-50-200			35		55		48		φ80		φ65	4.5		15			195
				50		50
				65		44
20	IMD80-50-250			35		82		48		φ80		φ65	4.5		30			220
				50		80
				60		75
21	IMD100-80-125			75		24		60		φ100		φ80	5.0		11			180
				100		20
				120		18
22	IMD100-80-150			75		32		62		φ100		φ80	5.0		15			220
				100		25
				120		26
23	IMD100-80-170			75		38		60		φ100		φ80	5.0		18.5			245
				100		36
				120		34
24	MD100-65-200			65		51		62		φ100		φ65	5.0		30			320
				100		50
				120		35
25	IMD125-100-180			120		38		63		φ125		φ100	6.0		30			320
				150		35
				180		30
26	IMD125-100-200			120		55		65		φ125		φ100	6.0		55			430
				200		50
				220		35

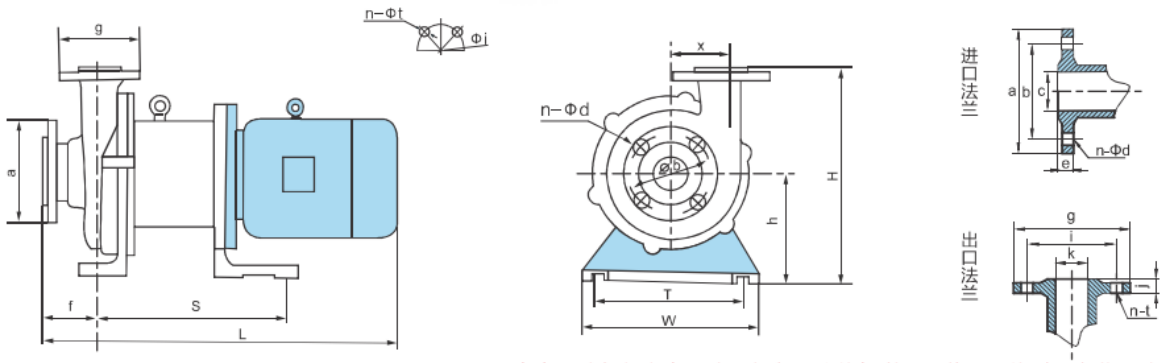

外形尺寸图

外形尺寸表 *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。

序号	系列型号Mode	外型安装尺寸Outside and installing size								进口法兰尺寸Inlet flange size				出口法兰尺寸Outlet flange size
序号	系列型号Mode	L	S	f	W	T	H	h	X	C	a	b	n-φd	k	g	i	n-φt
1	IMD40-25-140F	578	225	85	225	180	330	160	/	32	140	100	4-φ13.5	20	100	75	4-φ13.5
2	IMD40-25-160F	625	225	85	220	220	330	170	/	40	150	110	4-φ13.5	25	115	85	4-φ13.5
3	IMD40-25-200F	745	350	97	290	240	390	190	1	40	150	110	4-φ17.5	25	115	85	4-φ13.5
4	IMD50-32-160F	625	225	85	260	220	330	170	/	50	165	125	4-φ17.5	32	140	100	4-φ17.5
5	IMD50-32-200F	710	350	95	290	240	395	190	112	50	165	125	4-φ17.5	32	140	100	4-φ17.5
6	IMD65-50-125F	625	225	85	260	220	330	170	1	65	185	145	4-φ17.5	50	165	125	4-φ17.5
7	IMD65-50-150F	670	350	95	290	240	395	190	102	65	185	145	4-φ17.5	50	165	125	4-φ17.5
8	IMD65-50-160F	670	350	95	290	240	395	190	102	65	185	145	4-φ17.5	50	165	125	4-φ17.5
9	IMD65-50-180F	710	350	95	290	240	395	190	102	65	185	145	4-φ17.5	50	165	125	4-φ17.5

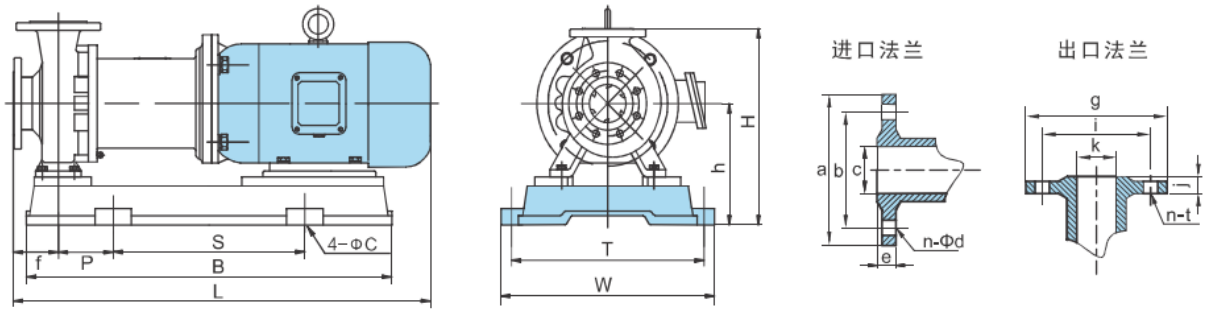

外形尺寸图二

外形尺寸表二 *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。

序号	系列型号 Model	外型安装尺寸Outside and installing size									进口法兰尺寸Inlet flange size				出口法兰尺寸Outlet flange size
序号	系列型号 Model	L	B	S	P	W	T	H	h	f	C	a	b	n-φd	k	g	i	n-φt
1	IMD65-40-200F	935	800	420	120	490	440	440	260	99	65	185	145	4-φ17.5	40	150	110	4-φ17.5
2	IMD80-65-125F	915	800	420	120	490	440	460	260	99	80	200	160	8-φ17.5	65	185	145	4-φ17.5
3	IMD80-65-160F	936	800	420	120	490	440	460	260	99	80	200	160	8-φ17.5	65	185	145	4-φ17.5
4	IMD80-50-200F	1340	1270	840	215	490	440	460	260	99	80	200	160	8-φ17.5	50	185	125	4-φ17.5
5	IMD100-80-160F	1295	1250	740	108	490	440	480	260	100	100	220	180	8-φ18	80	200	160	8-φ18
