SJB耐酸耐磨离心泵

品牌：壹泵阀
型号：SJB
压力/扬程：5~80米
工作温度：-20℃～120℃
连接方式：法兰

产品名称：SJB耐酸耐磨离心泵
通径/流量：2.5~400吨/每小时
材质：铸钢
驱动方式：电动
适用范围：适用于氧化铁皮液、泥浆液、煤渣液、石灰渣液、钛白粉液等介质。

产品概述
性能参数
尺寸重量

SJB耐酸耐磨离心泵

SJB耐酸耐磨离心泵结构特点

SJB系列耐酸耐磨离心泵是本公司早年引进、消化、吸收德国先进技术,结合当时国内生产实际需要开发生产的单级单吸卧式离心泵。该泵的所有过流部件采用机械强度高、耐、耐腐性能好的非金属材料,经过高温、高压一次模压成型。外壳采用抗压、抗冲击的优质A3钢经熔模铸造而成。机械密封全部选用耐磨、耐腐性能较好的无压烧结碳化硅精制而成,机械密封系统技术独特,密封使用寿命长。上海美言壹泵阀生产的SJB系列耐酸耐磨离心泵广泛适用于温度低于 120℃,含有硬(软)质固体颗粒的酸、碱、盐、包括氢氟酸、强氧化剂、有机溶剂等介质的输送(含固量在 40%以下)。特别适用于氧化铁皮液、泥浆液、煤渣液、石灰渣液、钛白粉液的输送,也适用于冶金行业的酸洗线、酸再生、中和站和脱脂以及钼矿行业的使用,可完全替代进口产品。

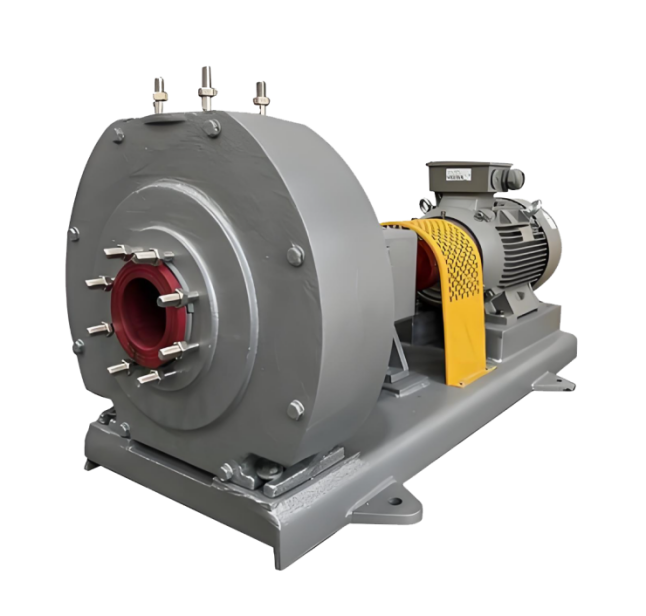

SJB耐酸耐磨离心泵产品图

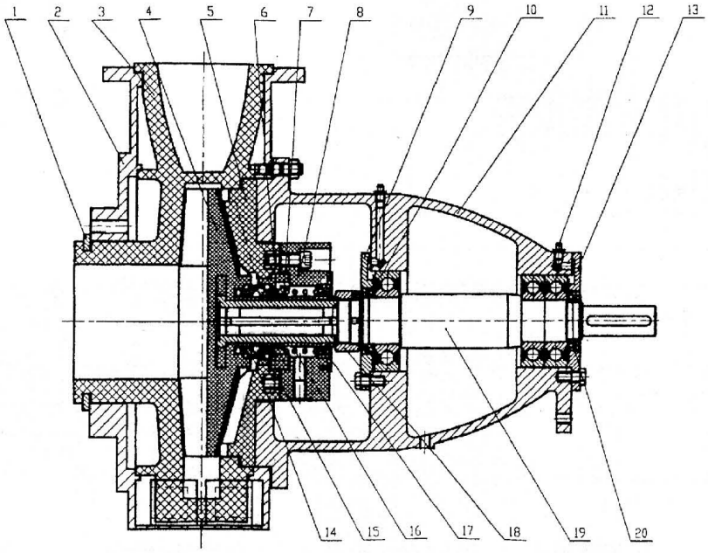

SJB系列耐酸耐磨离心泵结构图

零部件名称：1、泵体卡环 2、泵体外壳 3、泵体 4、叶轮 5、泵盖 6、静环座 7、弹簧座 8、密封端盖 9、轴承前盖 10、轴承11、托架 12、黄油嘴 13、轴承后盖14、机械密封动环15、机械密封静环 16、弹簧 17、骨架油封18、止退螺母19、轴 20、骨架油封

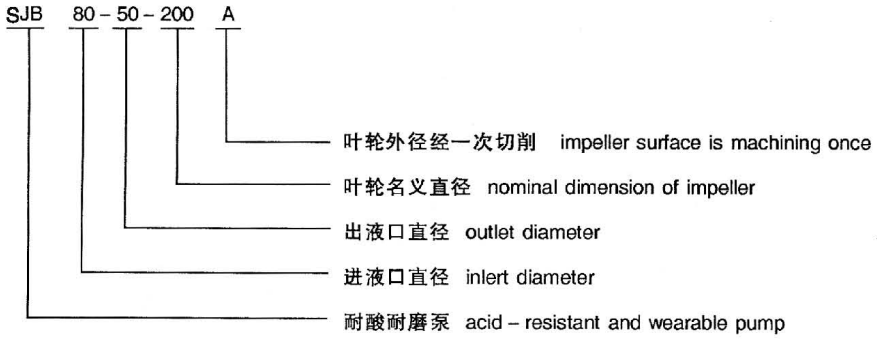

SJB耐酸耐磨离心泵型号意义

SJB 系列耐酸耐磨离心泵的机械密封使用注意事项

本系列泵的机械密封是根据各种不同的工况而研制生产的，所以用户在使用过程中，应注意几点事项:

1、该系列泵的机械密封一般情况下一般不允许有大的颗粒进入，因此，对新的管路系统和储液灌,应认真冲洗干净,防止大的颗粒进入机械密封端面使密封失效。

2、在一般情况下,该泵配有机械密封冲洗装置,在开机前应开起冲洗液,关闭冲洗液时应待机完全停止后方能关闭冲洗水。

3、拆卸机械密封应仔细,不许用手锤,铁器等敲击,以免破坏机械密封端面。

4、如果有污垢拆不下来时,不要勉强去拆,应设法清除污垢,再进行拆卸。

5、该系列泵的机械密封的弹簧外包有F46,装配和拆卸时应注意,不要损坏外包 F46。以免影

响使用效果。6、安装机械密封前,应先检查所有密封元件是否失效和损坏,如有应进行修复或更换。7、装配过程中，应先将机械密封用清洁的棉布或棉纱擦拭干净，并在机械密封的端面涂少许机械油。

8、装配过程中要注意消除偏差,紧固螺钉时,避免发生偏斜,使机械密封失效。

SJB耐酸耐磨离心泵订货须知

1、用户在选用该系列泵时,必须说明输送介质的状况,包括介质名称、比重、粘度、温度、腐蚀性能和颗粒含量等。

2、特殊要求如有毒、易燃、易爆等危险场合,必须事先通知。

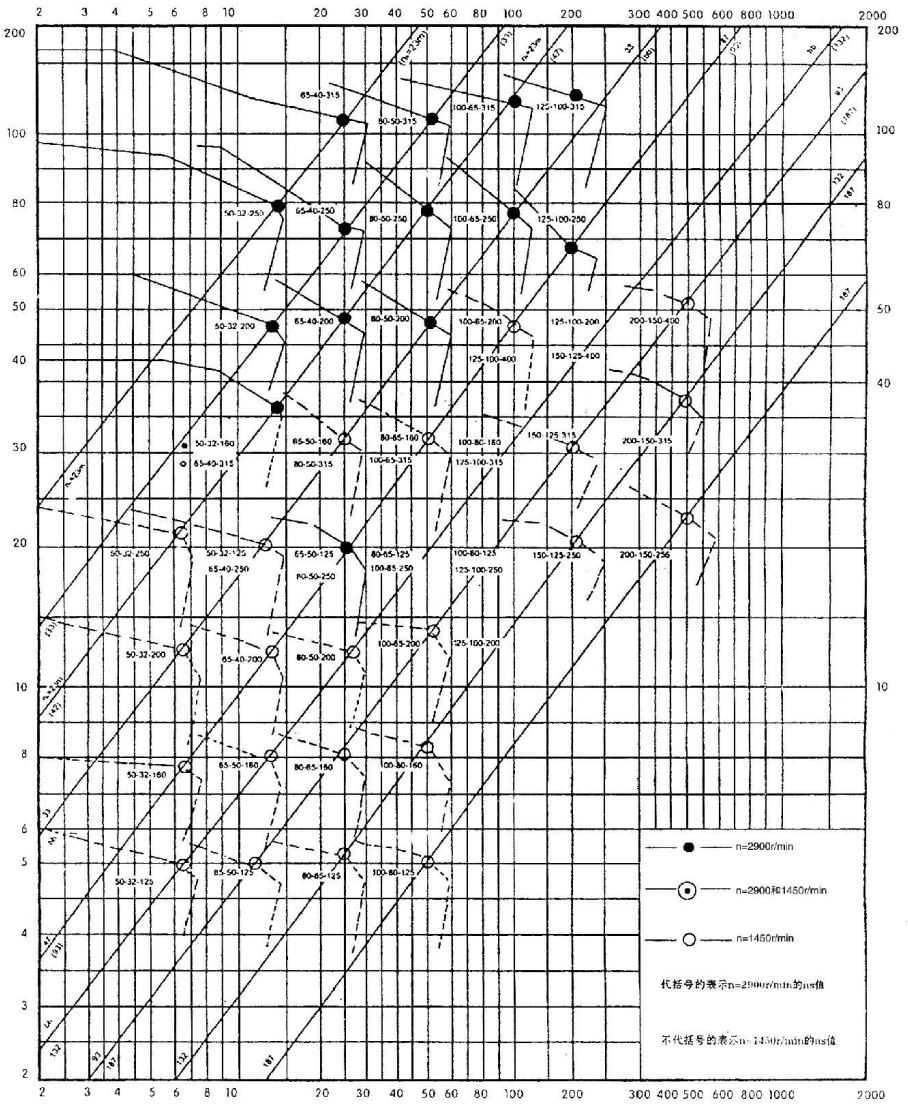

SJB系列耐酸耐磨离心泵性能曲线图

SJB系列耐酸耐磨离心泵性能参数表

泵型号pump model	流量flow		扬程	转速running speed(r/min)	功率power(KW)		效率efficiency(%	必需汽蚀余量NPSHr(m)
泵型号pump model	m³/h	I/s	扬程	转速running speed(r/min)	轴功率bear power	配用功率nominal power	效率efficiency(%	必需汽蚀余量NPSHr(m)
SJB40-32-125	6.3	1.74	20	2900	0.66	3	52	5
SJB40-32-125	3.2	0.88	5	1450	0.09	0.75	46	5
SJB40-32-160	6.3	74	32	2900	1.17	4	47	5
SJB40-32-160	3.2	0.88	8	1450	0.17	1.1	42	5
SJB40-32-200	6.3	1.74	50	2900	2.26	7.5	38	5
SJB40-32-200	3.2	0.88	12.5	1450	0.29	.5	38	5
SJB40-32-250	6.3	1.74	80	2900	4.28	15	32	5
SJB40-32-250	3.2	0.88	20	1450	0.49	2.2	35	5
SJB50-32-125	12.5	3.47	20	2900	1.33	4	36	3.8
SJB50-32-125	6.3	1.75	5	1450	0.19	0.75	30	3.5
SJB50-32-160	12.5	3.47	32	2900	2.37	5.5	31	3.8
SJB50-32-160	6.3	1.75	8	1450	0.34	1.1	25	3.5
SJB50-32-200	2.5	3.47	50	2900	4.38	11	24	3.8
SJB50-32-200	6.3	1.75	12.5	1450	0.65	1.5	18	3.5
SJB50-32-250	12.5	3.47	80	2900	8.25	18.5	23	3.8
SJB50-32-250	6.3	1.75	20	1450	1.27	2.2	20	3.5
SJB65-50-125	25	6.94	20	2900	2.2	5.5	46	3.8
SJB65-50-12F	12.5	3.47	5	1450	0.31	0.75	40	3.5
SJB65-50-160	25	6.94	32	2900	3.82	7.5	42	3.8
SJB65-50-160	12.5	3.47	8	1450	0.53	1.5	36	3.5
SJB65-40-200	25	6.94	50	2900	6.55	15	37	3.8
SJB65-40-200	12.5	3.47	12.5	1450	0.93	2.2	31	3.5
SJB65-40-250	25	6.94	80	2900	11.84	22	31	3.8
SJB65-40-250	12.5	3.47	20	1450	1.75	4	27	3.5
SJB65-40-315	25	6.94	125	2900	21.8	37	27	3.8
SJB65-40-315	12.5	3.47	32	1450	3.3	7.5	25	3.5
STR80-65-125	50	12.88	20	2900	3.95	7.5	57	4
SJB80-65-125	25	6.94	5	1450	0.53	1.5	54	3.8
SJB80-65-160	50	13.88	32	2900	6.5	11	51	4
SJB80-65-160	25	6.94	8	1450	0.88	2.2	46	3.8
SJB80-50-200	50	13.88	50	2900	10.8	18.5	47	4
SJB80-50-200	25	6.94	12.5	1450	1.49	3	42	3.8
SJB80-50-250	50	13.88	80	2900	19.11	37	42	4
SJB80-50-250	25	6.94	20	1450	2.57	5.5	38	3.8
SJB80-50-315	25	6.94	32	1450	5.06	11	30	3.8
SJB80-50-400	25	6.94	50	1450	9.64	15	24	3.8
SJB100-80-125	100	27.77	20	2900	7.074	15	61	4.5
SJB100-80-125	50	13.88	5	1450	0.92	2.2	57	4
SJB100-80-160	100	27.77	32	2900	11.9	18.5	57	4.5
SJB100-80-16C	50	13.88	8	1450	1.58	4	53	4
SJB100-65-200	100	27.77	50	2900	18.9	37	56	4.5
SJB100-65-200	50	13.88	12.5	1450	2.5	5.5	52	4
SJB100-65-250	100	27.77	80	2900	32	45	54	4.5
SJB100-65-250	50	13.88	20	1450	4.3	7.5	49	4
SJB100-65-315	50	13.88	32	1450	7.5	15	43	4
SJB125-100-200	200	55.55	50	2900	35.4	55	61	4.8
SJB125-100-200	100	27.77	12.5	1450	4.66	11	57	4.5
SJB125-100-250	200	55.55	80	2900	58.1	90	59	4.8
SJB125-100-257	100	27.77	20	1450	7.56	15	56	4.5
STR125-100-315	100	27.77	32	1450	12.82	22	52	4.5
SJB125-100-400	100	27.77	50	1450	22.69	37	49	4.5
SJB150-125-250	200	55.55	20	1450	14.1	22	61	4.8
SJB150-125-315	200	55.55	32	1450	23.2	37	59	4.8
SJB150-125-400	200	55.55	50	1450	38.9	75	57	4.8
SJB200-150-250	400	111.1	20	1450	26.9	45	65	5
SJB200-150-315	400	111.1	32	1450	44.4	75	63	5
SJB200-150-400	400	111.1	50	1450	69.8	110	62	5

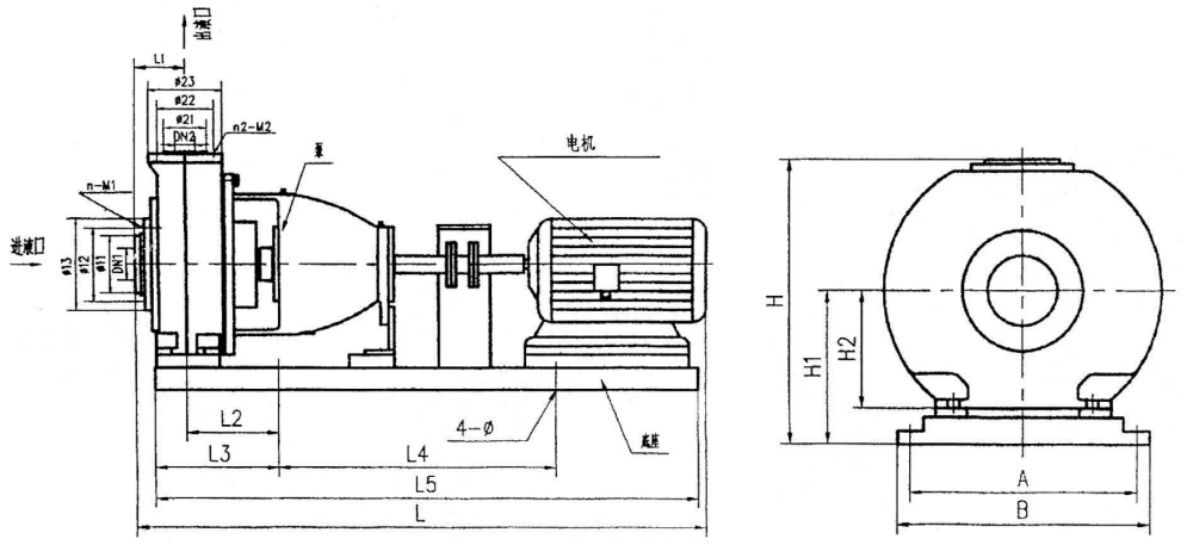

SJB系列耐酸耐磨离心泵外型安装尺寸图

SJB 系列耐酸耐磨离心泵外型安装尺寸表

泵型号Pump model	配用电机型号 model of motor	L1	L2	L3	L4	L5	L	H1	H2	H	A	B	4-d	进液口法兰fluid inlet flange					出液口法兰fluid outlet flange
泵型号Pump model	配用电机型号 model of motor	L1	L2	L3	L4	L5	L	H1	H2	H	A	B	4-d	DN1	φ11	φ12	φ13	n-M1	DN2	021	φ22	φ23	n2-M2
SJB40-32-125	3KW-2	80	15	100	600	850	910	212	132	372	350	390	4-①19	40	88	110	15	4-M16	32	76	100	140	4-M16
SJB40-32-125	0.75KW-4	80	15	100	600	850	900	212	132	372	350	390	4-φ19
SJB40-32-160	4KW-2	80	15	100	600	850	987	212	132	372	350	390	4-φ19
SJB40-32-160	1.1KW-4	80	15	100	600	850	900	212	132	372	350	390	4-①19
SJB40-32-200	7.5KW-2	80	75	160	600	870	1300	240	160	420	350	390	4-φ19
SJB40-32-200	1.5KW-4	80	15	100	600	850	1000	240	160	420	350	390	4-φ19
SJB40-32-250	15KW-2	100	80	160	840	1170	1255	280	180	505	490	540	4-φ19
SJB40-32-250	2.2KW-4	100	120	220	640	1000	1080	270	180	495	460	520	4-φ19
SJB50-32-125	4KW-2	80	15	100	600	850	893	212	132	372	350	390	4-019	50	99	125	165	4-M16	32	76	100	140	4-M16
SJB50-32-125	0.75KW-4	80	15	100	600	850	860	212	132	372	350	390	4-019
SJB50-32-160	5.5KW-2	80	75	160	600	870	970	212	132	372	350	390	4-φ19
SJB50-32-160	1.1KW-4	80	15	100	600	850	B70	212	132	372	350	390	4-φ19
SUB50-32-200	11KW-2	80	55	140	740	1000	1100	240	160	420	440	490	4-019
SUB50-32-200	2.2KW-4	80	15	100	600	850	930	240	160	420	350	390	4-φ19
SJB50-32-250	18.5KW-2	100	80	160	840	1170	1255	280	180	505	490	540	4-019
SJB50-32-250	3KW-4	100	120	220	620	1000	1010	270	180	495	460	520	4-019
SJB65-50-125	5.5KW-2	80	75	160	600	870	970	192	112	332	350	390	4-φ19	65	118	145	185	4-M16	50	99	125	165	4-M16
SJB65-50-125	0.75KW-4	80	15	100	600	850	910	192	112	332	350	390	4-①19
SJB65-50-160	7.5KW-2	80	75	160	600	870	987	212	132	372	350	390	4-φ19
SJB65-50-160	1.5KW-4	80	15	100	600	850	900	212	132	372	350	390	4-019
SJB65-40-200	15KW-2	100	80	160	840	1170	1280	280	180	505	490	540	4-φ19						40	84	110	150	4-M16
SJB65-40-200	2.2KW-4	100	15	100	600	850	1000	270	180	495	460	520	4-019
SJB65-40-250	22KW-2	100	80	160	840	1170	1255	280	180	505	490	540	4-①19
SJB65-40-250	4KW-4	100	95	195	640	1000 1080		270	180	495	460	520	4-φ19
SJB65-40-315	37KW-2	125	45	160	940	1240 1430		300	200	550	550	610	4-φ24
SJB65-40-315	7.5KW-4	125	95	195	640	1000 1170		290	200	540	460	520	4-φ19

SJB 系列耐酸耐磨离心泵外型安装尺寸表2

泵型号Pump model	配用电机型号 mode of motor	L1	L2	L3	L4	L5	L	H1	H2	H	A	B	4-d	进液口法兰fluid inlet flange					出液口法兰fluid outlet flange
泵型号Pump model	配用电机型号 mode of motor	L1	L2	L3	L4	L5	L	H1	H2	H	A	B	4-d	DN1	φ11	φ12	φ13	n-M1	DN2	φ21	φ22	φ23 n2-M2
SJB80-65-125	7.5KW-2	100	75	160	600	870	987	240	160	420	350	390	4-φ19	80	132	160	200	8-M16	65	118	145	185	4-M16
SJB80-65-125	1.5KW-4	100	15	100	600	850	900	240	160	420	350	390	4-φ19
SJB80-65-160	11KW-2	100	55	140	740	1000	1145	240	160	420	440	490	4-019
SJB80-65-160	2.2KW-4	100	15	100	600	850	920	240	160	420	350	390	4-φ19
SJB80-50-200	18.5KW-2	100	55	140	740	1000	1200	240	160	440	440	490	4-φ19						50	99	125	165	4-M16
SJB80-50-200	3KW-4	100	15	100	600	850	950	240	160	440	350	390	4-φ19
SJB80-50-250	37KW-2	125	45	160	940	1240	1580	280	180	505	550	610	4-①24
SJB80-50-250	5.5KW-2	125	95	195	640	1000	1150	265	180	490	460	520	4-φ24
SJB80-50-315	11KW-4	125	90	210	780	1220	1350	315	225	595	540	610	4-024
SJB80-50-400	15KW-4	125	142	250	740	1300	1400	400	280	715	600	660	4-①24
SJB100-80-125	15KW-2	100	80	160	840	1170	1373	260	160	460	490	550	4-019	100	156	180	220	8-M16	80	132	160	200	8-M16
SJB100-80-125	2.2KW-4	100	95	195	640	1050	1180	250	160	450	460	520	4-φ19
SJB100-80-160	18.5KW-2	100	80	160	840	1170	1373	260	160	460	490	550	4-φ24
SJB100-80-160	4KW-4	100	95	195	640	1050	1180	250	160	450	460	520	4-φ24
SJB100-65-200	37KW-2	125	45	160	940	1240	1470	280	200	505	550	610	4-024						65	118	145	185	4-M16
SJB100-65-200	5.5KW-4	125	100	195	640	1050	1180	290	200	540	470	525	4-024
SJB100-65-250	45KW-2	125	90	210	860	1350	1500	370	200	620	550	610	4-φ24
SJB100-65-250	7.5KW-4	125	95	195	640	1050	1180	290	200	540	460	520	4-O24
SJB100-65-315	15KW-4	125	90	210	780	1220	1350	315	225	595	540	610	4-φ24
SJB125-100-200	55KW-2	140	90	210	860	1240	1605	400	225	680	550	610	4-024	125	184	210	250	8-M16	100	156	180	220	8-M16
SJB125-100-200	11KW-4	140	110	210	780	1220	1650	315	225	600	540	600	4-φ24
SJB125-100-250	90KW-2	140	110	210	1000	1450	1800	400	225	680	630	645	4-O24
SJB125-100-250	15KW-4	140	110	210	780	1220	1650	315	225	600	540	600	4-φ24
SJB125-100-315	22KW-4	140	120	250	860	1350	1600	380	250	695	600	660	4-φ24
SJB125-100-400	37KW-4	140	142	275	860	1350	1650	410	280	765	600	660	4-φ24
SJB150-125-250	22KW-4	140	120	250	860	1350	1600	340	250	700	540	600	4-φ24	150	211	240	285	8-M20	125	184	210	250	8-M16
SJB150-125-315	37KW-4	140	142	275	860	1350	1700	400	280	755	600	660	4-φ24
SUB150-125-400	75KW-4	140	100	200	1100	1590	1950	435	315	835	600	660	4-①24
SJB200-150-250	45KW-4	160	142	275	860	1350	1750	410	280	785	600	660	4-φ24	200	266	295	340	12-M20	150	211	240	285	8-M20
SJB200-150-315	75KW-4	160	280	400	940	1800	2500	475	315	875	645	720	4-φ24
SJB200-150-400	110KW-4	160	195	310	1060	1800	2500	430	315	880	750	850	4-φ24

SJB系列耐酸耐磨离心泵的安装

Assembly for SJB series acid-resistant and wearable pump

1、泵的安装是否合理,对泵的正常运行和使用寿命有着很重要的影响,所以安装前必须仔细校正,不得草率。

2、必须保证泵在工作时不超过其规定的允许汽蚀余量的范围。

3、泵的进液口管路和出液口管路应该另有支撑,不得用泵做支撑。

4、泵的安装地点必须要方便巡回检查和维护。

5、安装顺序:

a、安装前先证实没有因任何装、卸和运输过程中造成的损坏和紧固连接件松动。

b、安装泵的基础平面应用水平仪找平,待基础水泥凝固后,将泵安放在基础上,并用水平仪检查泵和电机轴的水平情况,如不用水平,应用垫铁调正,直到水平为止。然后通过灌浆孔用水泥灌

底座和地脚螺栓孔眼。

C、水泥干固后,应检查底座和地脚螺栓孔眼是否松动,合适后拧紧地脚螺栓,重新检查水平度检查泵轴和电机轴的同心度,测量联轴器的外圆,上、下、左、右的差别不得超过 0.1mm,两联轴器端面间隙一周上最大和最小的间隙差不得超过0.3mm。

d、泵的安装位置高于液面时,应在进液管底端装上底阀,并在出液管上设置灌液螺孔或阀门供启动前灌泵用。泵的安装位置低于液面时,应在泵的进液管路上装控制阀门和过滤装置,以免大的杂物吸入泵内。
