IHF-JNS高温氟塑料离心泵

品牌：壹泵阀
型号：IHF-JNS
压力/扬程：3~115米
工作温度：-20℃～150℃
连接方式：法兰

产品名称：IHF-JNS高温氟塑料离心泵
通径/流量：2~1150吨/每小时
材质：氟塑料合金、HT200衬氟、铸铁衬F46
驱动方式：电动
适用范围：应用于含固量15%以下的强腐蚀性介质、易结晶的饱和溶液、强碱等物料输送，适合在150℃的工作温度下连续运行。

产品概述
性能参数
尺寸重量

IHF-JNS高温氟塑料离心泵

IHF-JNS高温氟塑料离心泵概述

IHF-JNS系列高温氟塑料泵为单级、单吸、悬臂式离心泵，泵体采用金属外壳内衬可熔性聚四氟乙烯(PFA), 氟陶合金等耐腐耐磨非金属材料，叶轮、泵盖采用金属嵌件外包可熔性聚四氟乙烯(PFA), 氟陶合金压制成型。参照国际标准ISO2858标准设计。机械密封采用内装式水冷双端面机械密封(专利号：ZL201410 616657 . 0)。广泛应用于含固量15%以下的强腐蚀性介质、易结晶的饱和溶液、强碱等物料输送，适合在150℃的工作温度下连续运行。适应行业：制酸制碱、有色金属冶炼中的饱和电解液、环保行业的脱硫除尘、钢铁行业酸洗酸再生等。

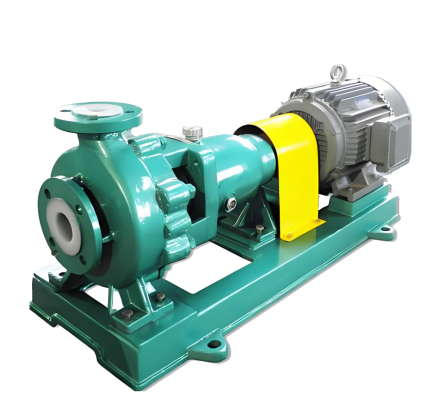

IHF-JNS高温氟塑料离心泵产品图

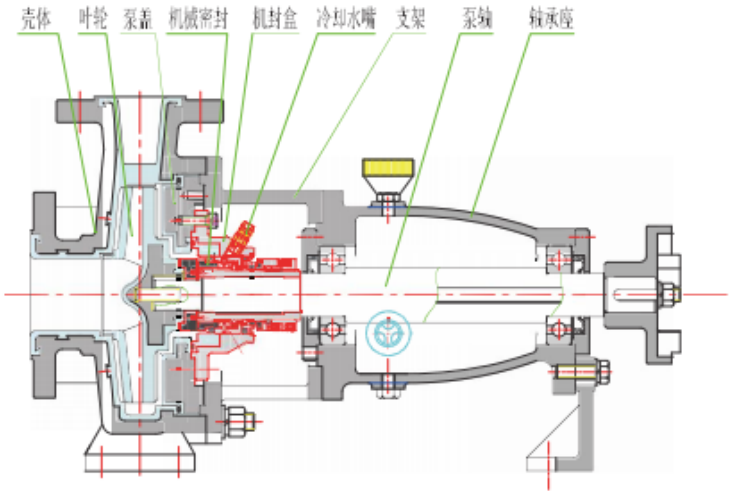

IHF-JNS高温氟塑料离心泵结构图

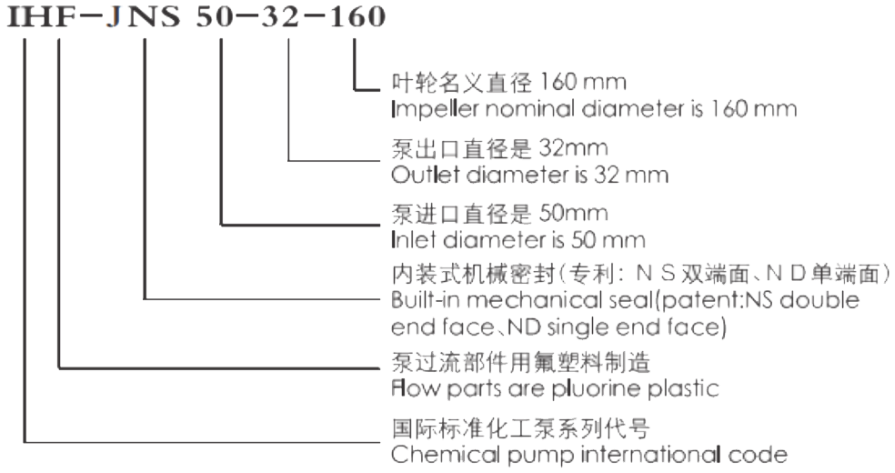

IHF-JNS高温氟塑料离心泵型号意义

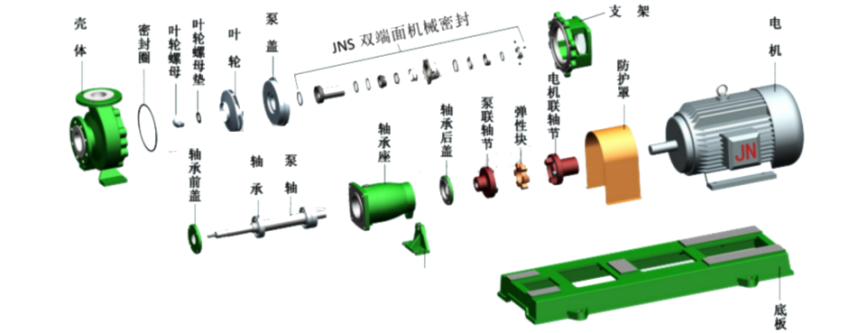

IHF-JNS高温氟塑料离心泵拆分图

IHF-JNS高温氟塑料离心泵型号及性能参数表（n=2900r/min） *表格中流量扬程加粗字体为基本型 bold font as the standard model

序号	型号(Model)	转速(Rev)=2900r/min 介质密度(Medium density)=1000kg/m³
		流量Flow (m³/h)	扬程Pump head (m)	效率η(%)	进口Inlet (mm)	出口 Outlet (mm)	汽蚀余量 NPSHr (m)	电机功率 Power (kw)	整机重量Weight (kg)
1	HF-JNS 32-25-125	2.5	22	26	φ32	φ20	3.0	1.5	85
		3.6	20
		5	18
2	HF-JNS 32-20-160	2.5	33	20	φ32	φ20	3.0	2.2	90
		3.6	32
		5	30
3	IHF-JNS 40-25-125	4	21	35	中40	中25	3.0	1.5	78
		6.3	20
		7.5	18
4	HF-JNS 40-25-160	4	33	32	φ40	φ25	3.0	2.2	92
		6.3	32
		7.5	28
5	HF-JNS 40-25-200	4	51	25	φ40	φ25	3.0	5.5	147
		6.3	50
		7.5	47
6	HF-JNS 40-25-250	4	81	23	φ40	中25	3.0	11	233
		6.3	80
		7.5	78
7	HF-JNS 50-32-125	7	22	51	φ50	φ32	3.0	2.2	90
		12.5	20
		15	16
8	HF-JNS 50-32-160	7	33	45	φ50	φ32	3.0	4	125
		12.5	32
		15	30
9	HF-JNS 50-32-200	7	51	39	φ50	φ32	30	7.5	166
		12.5	50
		15	47
10	HF-JNS 50-32-250	7	81	35	φ50	φ32	5.0	11	235
		12.5	80
		15	77
11	HF-JNS 50-32-315	7	115	20	φ50	φ32	5.0	30	300
		12.5	110
		15	105
12	HF-JNS 65-50-125	15	22	62	φ65	φ50	35	4	99
		25	20
		35	18
13	HF-JNS 65-50-160	15	33	57	φ65	φ50	35	5.5	146
		25	32
		35	28
14	IHF-JNS 65-40-200	15	51	52	φ65	φ40	3.5	11	214
		25	50
		35	45
15	IHF-JNS 65-40-250	15	82	49	中65	中40	35	18.5	297
		25	80
		35	72
16	HF-JNS 80-65-125	35	22	66	φ80	φ65	4.0	5.5	146
		50	20
		60	18
17	HF-JNS 80-65-160	35	33	64	φ80	φ65	4.0	11	214
		50	32
		60	27
18	IHF-JNS 80-50-200	35	52	63	φ80	φ50	4.0	15	230
		50	50
		60	45
19	HF-JNS 80-50-250	35	82	57	φ80	φ50	4.5	30	393
		50	80
		60	75

IHF-JNS高温氟塑料离心泵续表

序号	型号(Model)	转速(Rev)=2900r/min 介质密度(Medium density)=1000kg/m³
		流量 Flow (m³/h)	扬程Pump head(m)	效率 η (%)	进口 Inlet (mm)	出口 Outlet (mm)	汽蚀余量 NPSHr(m)	电机功率 Power(kw)	整机重量 Weight (kg)
20	IHFJNS100-80-125	65	22	66	φ100	φ80	4.5	11	215
		100	20
		110	18
21	IHF-JNS100-80-160	65	35	71	φ100	φ80	5.0	15	254
		100	32
		120	26
22	IHF-JNS100-65-200	65	51	67	φ100	中65	5.0	30	382
		100	50
		120	43
23	IHF-JNS100-65-250	65	82	65	φ100	φ65	5.0	45	540
		100	80
		120	65
24	IHF-JNS125-80-160	100	38	70	φ125	φ80	5.0	30	477
		160	32
		180	26
25	IHF-JNS125-100-200	120	55	65	中125	中100	6.0	55	630
		200	50
		220	45

IHF-JNS高温氟塑料离心泵型号及性能参数表(n=1450r/min)

序号	型号(Model)	转速(Rev)=1450r/min 介质密度(Medium density)=1000kg/m³
		流量 Flow (m³/h)	扬程Pump head (m)	效率 η(%)	进口 Inlet (mm)	出口 Outlet(mm)	汽蚀余量 NPSHr (m)	电机功率 Power (kw)	整机重量 Weight (kg)
1	IHF-JNS40-25-125	2	5.5	32	φ40	φ25	3.0	0.55	70
		3.2	5
		4	3
2	HF-JNS40-25-160	2	9	28	φ40	φ25	3.0	0.55	75
		3.2	8
		4	6
3	IHF-JNS40-25-200	2	13	23	φ40	φ25	3.0	0.55	80
		3.2	12.5
		4	10
4	HF-JNS40-25-250	2	20.5	20	φ40	φ25	2.0	1.5	85
		3.2	20
		4	19.5
5	HF-JNS50-32-125	4	5.5	45	中50	φ32	3.0	0.55	73
		6.3	5
		8	3.5
6	IHF-JNS50-32-160	4	9	40	φ50	φ32	3.0	0.55	91
		6.3	8
		8	6
7	HF-JNS50-32-200	4	13	33	φ50	φ32	3.0	1.1	105
		6.3	12.5
		8	10
8	IHF-JNS50-32-250	3.5	21	30	φ50	φ32	5.0	1.5	128
		6.3	20
		7	18
9	IHF-JNS50-32-315	3.5	32.5	15	中50	中32	5.0	5.5	150
		6.3	32
		9	30
10	HF-JNS65-50-125	8	5.5	55	φ65	φ50	3.5	0.55	80
		12.5	5
		15	3
11	IHF-JNS65-50-160	8	9	51	φ65	φ50	3.5	1.1	92
		12.5	8
		15	6

IHF-JNS高温氟塑料离心泵续表

序号	型号 ( M o d e l )	转速(Rev)=1450r/min 介质密度(Medium density)=100Okg/m³
		流量 Flow(m³/h)	扬程Pump head (m)	效率η(%)	进口 Inlet (mm)	出口 Outlet(mm)	汽蚀余量 NPSHr (m)	电机功率 Power (kw)	整机重量Weight (kg)
12	HF-JNS65-40-200	8	13	46	φ65	φ40	3.5	1.5	110
		12.5	12.5
		15	10
13	IHF-JNS65-40-250	8	21	43	中65	中 4 0	3.5	3	140
		12.5	20
		15	18
14	IHF-JNS80-65-125	16	5.5	64	中 8 0	中 6 5	4.0	1.1	110
		25	5
		35	3
15	IHF-JNS80-65-160	16	9	62	φ80	φ65	4.0	1.5	110
		25	8
		35	6
16	IHF-JNS80-50-200	16	13	57	φ80	φ50	4.0	2.2	120
		25	12.5
		35	10
17	IHF-JNS80-50-250	16	21	53	φ80	φ50	4.5	4	140
		25	20
		35	18
18	IHF-JNS80-50-315	20	34	40	φ80	φ50	5.0	7.5	220
		25	32
		35	29
19	IHF-JNS100-80-125	35	5.5	64	φ100	φ80	4.5	1.5	130
		50	5
		60	3
20	HF-JNS100-80-160	35	8.5	68	中 1 0 0	φ80	5.0	2.2	140
		50	8
		60	6
21	IHF-JNS100-65-200	35	13	64	φ100	φ65	5.0	4	320
		50	12.5
		60	10
22	HF-JNS100-65-250	32.5	20.5	62	φ100	φ65	5.0	7.5	350
		50	20
		60	16.3
23	HF-JNS125-80-160	50	10	69	φ125	φ80	5.0	4	300
		80	8
		90	6
24	HF-JNS125-100-200	65	13	64	φ125	φ100	6.0	7.5	375
		100	12.5
		120	10
25	HF-JNS125-100-250	65	21	63	φ125	φ100	6.0	15	386
		100	20
		120	18
26	HF-JNS125-100-315	65	36	60	φ125	中 1 0 0	3.0	18.5	480
		100	32
		120	30
27	HF-JNS150-125-250	130	22	67	中 1 5 0	中 1 2 5	7.0	22	500
		200	20
		240	18
28	IHF-JNS150-125-315	120	36	65	中 1 5 0	中 1 2 5	7.0	45	660
		200	32
		240	30
29	IHF-JNS150-125-400	120	55	61	中 1 5 0	中 1 2 5	7.0	75	860
		200	50
		240	46
30	HF-JNS200-150-250	240	22	69	中 2 0 0	中 1 5 0	7.5	45	680
		400	20
		480	17
31	IHF-JNS200-150-315	240	36	68	φ200	φ150	7.5	75	940
		400	32
		480	29
32	HF-JNS200-150-400	240	55	63	φ200	φ150	7.5	110	1160
		400	50
		480	46
33	IHF-JNS250-200-250	500	24	70	φ250	中 2 0 0	7.5	75	1100
		650	20
		750	15
34	IHF-JNS250-200-315	500	36	69	中 2 5 0	φ200	7.5	110	1480
		650	32
		750	27
35	HF-JNS300-250-315	800	36	72	中 3 0 0	φ250	8	160	2160
		1000	32
		1150	27

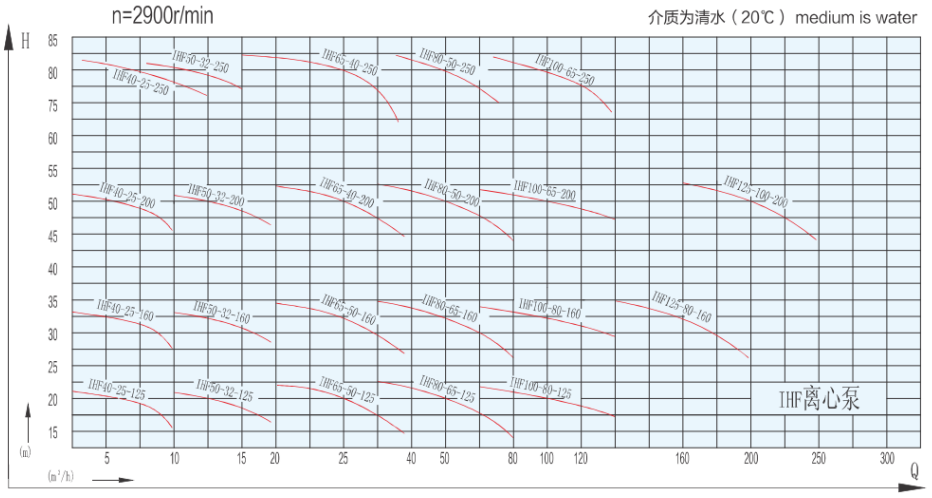

性能曲线图（n=2900r/min）

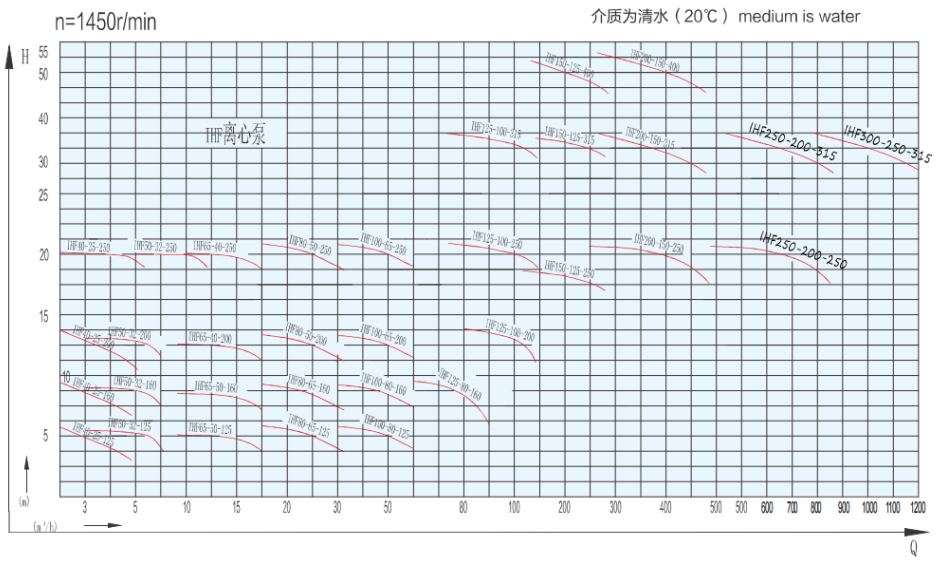

性能曲线图（n=1450r/min）

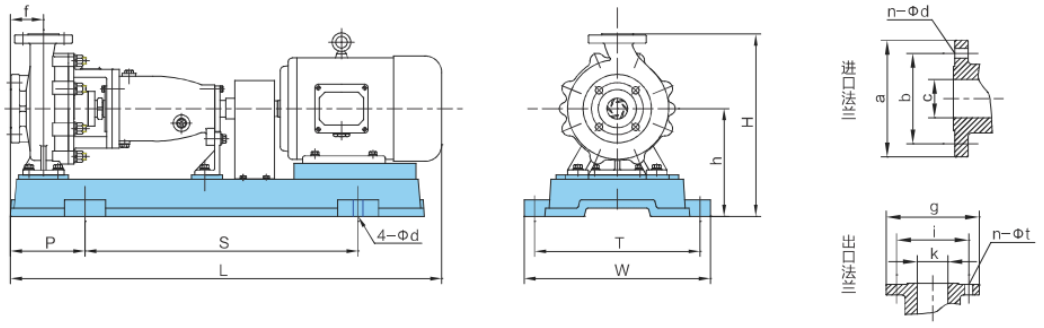

IHF-JNS高温氟塑料离心泵外形尺寸图

IHF-JNS高温氟塑料离心泵外形尺寸表 *表中尺寸仅供参考，公司保留更改的权利，以单页具体型号安装尺寸为准。

序号	系列型号 Model	外型安装尺寸Outside and installing size									进口法兰尺寸Inlet flange size				出口法兰尺寸Outlet flange size
序号	系列型号 Model	L	S	P	f	W	T	H	h	D	C	a	b	n-φd	k	g	i	n-中t
1	HF40-25-125	800	485	155	80	362	320	360	197	16	40	150	110	4-417.5	25	115	85	4-φ13.5
2	IHF40-25-160	800	485	155	80	362	320	360	197	16	40	150	110	4-417.5	25	115	85	4-φ13.5
3	HF40-25-200	1025	650	160	80	450	385	440	260	24	40	150	110	4-417.5	25	115	85	4-p13.5
4	HF40-25-250	1224	740	208	100	490	440	485	260	24	40	150	110	4-417.5	25	115	85	4-p13.5
5	HF50-32-125	950	605	155	80	395	335	352	212	24	50	165	125	4-φ17.5	32	140	100	4-中17.5
6	HF50-32-160	950	605	155	80	395	335	392	232	24	50	165	125	4-417.5	32	140	100	4-中17.5
7	HF50-32-200	1075	650	160	80	450	385	440	260	24	50	165	125	4-φ17.5	32	140	100	4-中17.5
8	HF50-32-250	1224	740	208	100	490	440	485	260	24	50	165	125	4-417.5	32	140	100	4-417.5
9	HF65-50-125	995	600	160	80	395	335	352	212	24	65	185	145	4-φ17.5	50	165	125	4-中17.5
10	HF65-50-160	1075	650	155	80	435	385	392	232	24	65	185	145	4-417.5	50	165	125	4-417.5
11	HF65-40-200	1240	735	205	100	500	425	440	260	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
12	HF65-40-250	1314	850	200	100	490	435	505	280	24	65	185	145	4-φ17.5	40	150	110	4-417.5
13	HF80-65-125	1095	650	185	100	450	385	392	232	24	80	200	160	8-φ17.5	65	185	145	4-中17.5
14	HF80-65-160	1240	740	205	100	500	435	440	260	24	80	200	160	8-φ17.5	65	185	145	4- 17.5
15	HF80-50-200	1240	740	205	100	500	435	460	260	24	80	200	160	8-417.5	50	165	125	4-417.5
16	HF80-50-250	1522	945	265	125	600	535	505	280	24	80	200	160	8-φ17.5	50	165	125	4- 17.5
17	HF100-80-125	1230	740	220	100	500	435	440	260	24	100	220	180	8-17.5	80	200	160	8-。17.5
18	HF100-80-160	1335	850	200	100	500	435	460	260	24	100	220	180	8-φ17.5	80	200	160	8-。17.5
19	HF100-65-200	1543	945	240	100	610	535	520	300	24	100	220	180	8-φ17.5	65	185	145	4-中17.5
20	HF100-65-250	1640	940	260	125	600	550	575	325	28	100	220	180	8-φ17.5	65	185	145	4- 17.5
21	HF125-80-160	1543	945	260	125	600	535	520	300	24	125	250	210	8-。17.5	80	200	160	8-M16
22	HF125-100-200	1714	1060	300	125	660	600	695	410	28	125	250	210	8-M16	100	220	180	8-M16
23	HF125-100-250	1395	940	260	140	540	490	605	325	24	125	250	210	8-417.5	100	220	180	8-。17.5
24	HF125-100-315	1520	940	260	140	540	490	665	350	28	125	250	210	8-φ17.5	100	220	180	8-917.5
25	HF150-125-250	1540	940	260	140	540	490	705	350	24	150	285	240	8-622	125	250	210	8-φ17.5
26	HF150-125-315	1685	940	265	140	620	550	795	440	28	150	285	240	8-o22	125	250	210	8-917.5
27	HF150-125-400	1840	1060	300	140	670	600	875	475	28	150	285	240	8-622	125	250	210	8-φ17.5
28	HF200-150-250	1674	940	285	160	620	550	440	815	25	200	340	295	12-φ23	150	285	240	8-φ22
29	HF200-150-315	1890	1060	320	160	660	600	875	475	28	200	340	295	12-φ23	150	285	240	8-φ22

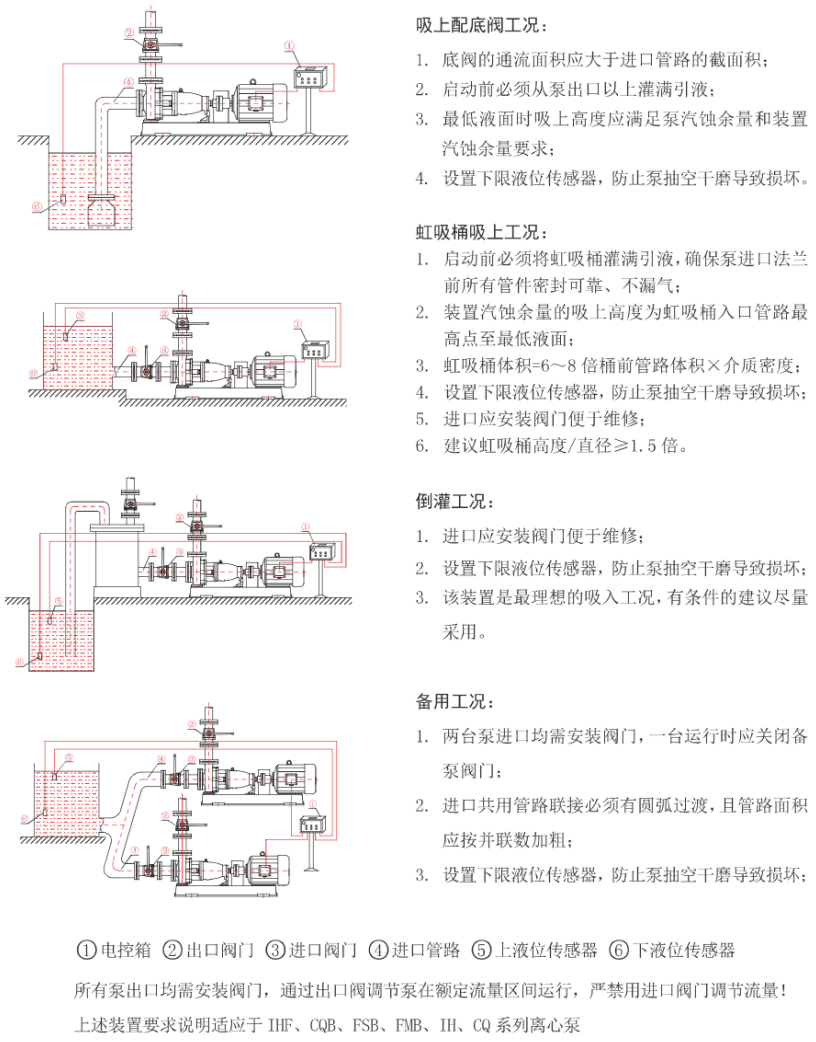

IHF-JNS高温氟塑料离心泵常见装置示意及要求说明
