CQF氟塑料磁力离心泵概述

CQF氟塑料磁力离心泵是一种采用永磁联轴器工作原理的离心泵新产品，设计合理，工艺先进，具有全密封、无泄漏、耐腐蚀的特点。该泵通过永磁体实现磁力传动，电机带动外转子旋转时，通过磁场作用带动内转子和叶轮同步旋转，过流部件全部采用氟塑料制造，能够输送任意浓度的酸、碱、氧化剂等腐蚀性介质。上海美言壹泵阀生产的CQF氟塑料磁力泵广泛应用于化工、制药、石油、电镀、食品、科研机构、国防工业等领域，用于抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体等。

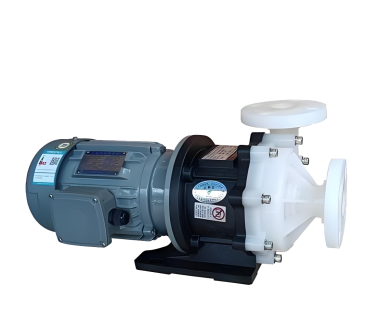

                CQF全氟塑料磁力离心泵（支架底板）产品图

   选用的氟塑料材料：氟塑料是指分子结构中含有氟原子的一类塑料，由于其独特的分子结构，以及许多优异的性能和应用特点。并具有优异的、出色的电绝缘性能，能够在各 种环境下保持稳定的电性能。氟塑料对各种化学物质，包括强酸、强碱和有机溶剂，都具有极高的耐受性。例如，PTFE在“王水”中煮沸也无变化，被誉为“塑料王”。氟塑料也具有极低的摩擦系数和优异的不粘性，适用于需要减少摩擦和防止粘连的场合。

CQF氟塑料磁力离心泵工作原理

CQF氟塑料磁力泵利用永磁体的磁力传动实现扭矩的无接触传递。电机带动外转子旋转时，通过磁场的作用带动内转子和叶轮同步旋转，过流部件完全密封在静止的隔离套内，从而达到无泄漏的效果。

CQF氟塑料磁力离心泵特点

1.全密封、无泄漏：以静密封取代动密封，彻底解决了机械密封的泄漏问题；

2.耐腐蚀：过流部件采用氟塑料制造，适用于各种腐蚀性介质；

3.结构紧凑、运行可靠：体积小、噪音低、维护方便；

4.适用范围广：适用于化工、制药、石油、电镀、食品等多个行业，特别适用于易燃、易爆液体的抽送。

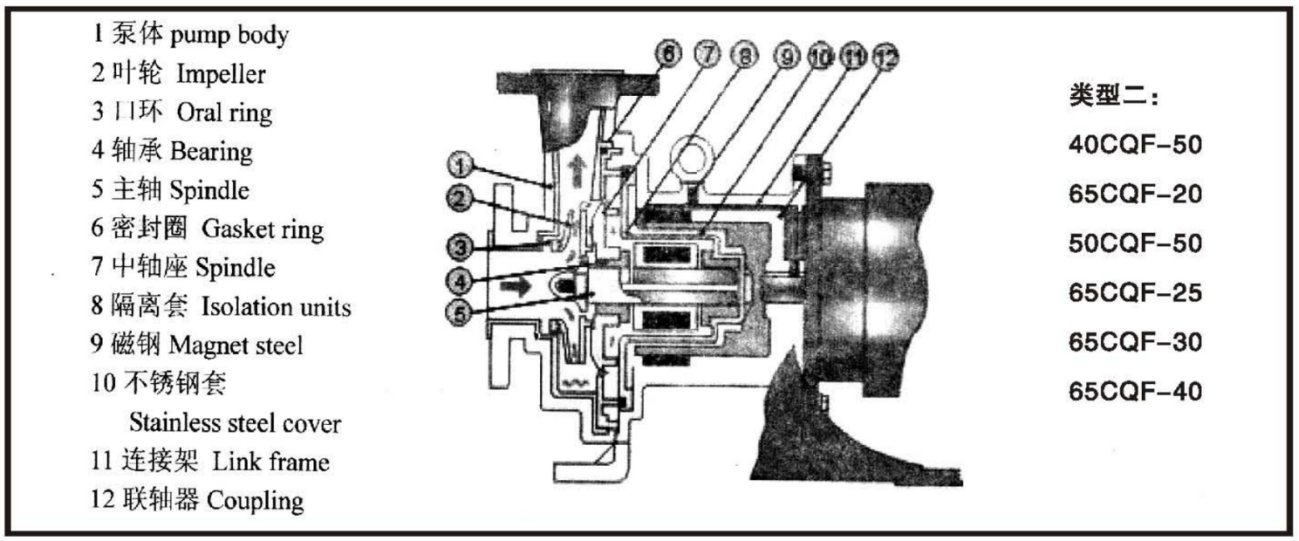

CQF氟塑料磁力离心泵（支架底板）结构示意图

CQF氟塑料磁力离心泵（支架底板）零部件分解图

CQF氟塑料磁力离心泵使用及维护

安装及注意事项:

1、按基础尺寸做好混凝土基础，同时予埋地脚螺栓。

2、在安装前应对泵和电机进行检查，各部分应完好无损，泵内应无杂物。

3、将机组在基础上，在底板和基础之间放成对楔垫，通过高速垫，找正泵的水平。

4、泵的吸入，吐出管路应有支架，不能用泵来支承管路。进出口管路口径应与泵进出口口径相统一

5、FZB系列自吸泵安装时应先接进口管，加满液体后再接出口管，校正转向，泵的进口管道必须与泵匹配，且总长不能超过5米。

6、安装完毕，最后用手转动联轴器，检查有无擦碰现象

7、磁力泵严禁抽取含有颗料的介质。

8、为防止杂物进入泵内，在进口处应设有过滤器，过滤面积应大于管路截面积的 3-4倍

9、扬程高的泵在出口管路上还应该安装逆止阀，以防突然停机的水锤破坏。

10、必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度，

11、介质温度过高时应对机封采取冷却措施，以防机封变形,静环开裂。
