FSJB无泄露氟合金离心泵概述

FSJB型无泄露氟合金离心泵是上海水泵设计所与沈阳水泵研究所联合精心设计，并研制成功的新型无泄露氟合金耐腐蚀泵，采用江苏省DBJ/3210167-88标准和特种泵工艺加工制造。适用于在-85℃-200℃条件下，长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质，该泵采用Q/321282JHN01-1998标准。广泛应用于淀粉、稀土冶炼、矿砂输送、化工、石油、制药、农药、染料、油漆、造纸、电镀、电力、食品等行业。

该泵是磁力驱动泵的换代产品，使用时间是磁力驱动泵的6-8倍，克服了磁力驱动泵不能长时间工作、易损件多、难以维修好再正常使用的优点。

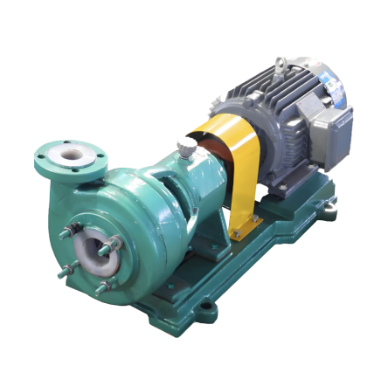

         FSJB无泄露氟合金离心泵产品图

过流部分全部采用氟合金（聚四氟乙烯和聚全氟乙烯多种氟材料经过合理配方）模压、加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。（如输送快速硬质结晶介质，需向本厂提出以便选用不同型号机封及相应的转速）

FSJB型无泄露氟合金泵系列产品的生产、制造及验收规范，严格执行了有关标准规定，并台台检测，备案待查。其机械密封由英国格兰盘根公司与国内联合制造，机械密封采用负压装置，在长期输送介质的状态下，机械密封不承受工作压力。其性能十分可靠维修方便，节约能源，有效地解决了泄漏问题，填补了国内空白。

上海美言壹泵阀新增PVDF、UHMWPE、RPP材质耐腐蚀泵，在-20℃~+90℃范围内输送各种腐蚀介质。该泵代号、结构、安装尺寸与氟塑料增强合金泵相同，如用户在输送农碱、浓硝酸、浓氢水及有关液剂时需向本厂交代清楚，以便援用相适应的材质。

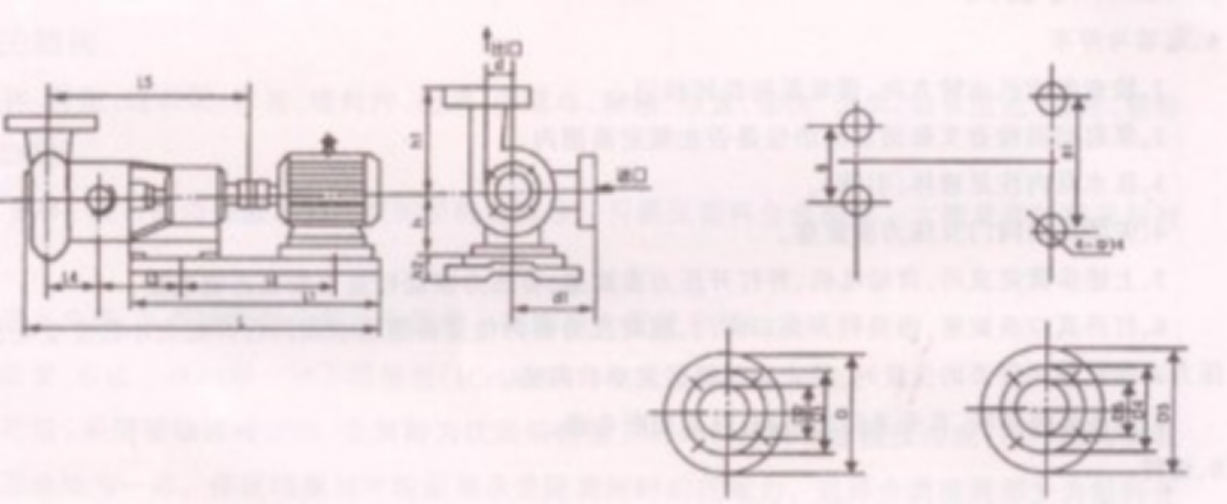

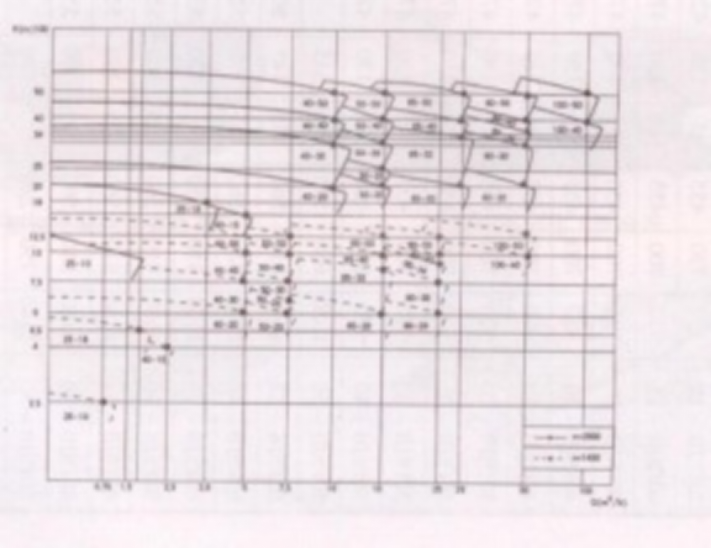

性能范围与型号说明：全系列共30个规格，流量范围1.5-400m³/h，扬程10-80m

FSJB无泄露氟合金离心泵结构图及零部件名称

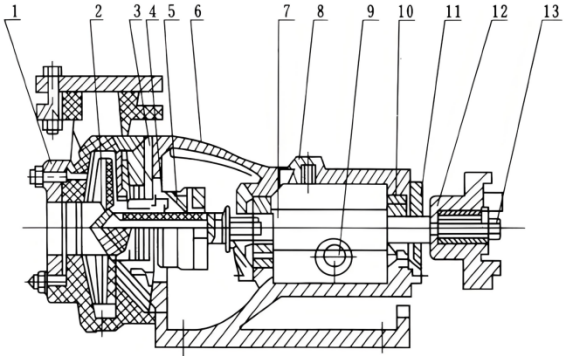

1.泵体 2.叶轮 3.后盖 4.压盖 5.密封件 6。支架 7.泵轴 8.又盖 9.油镜 10.轴承 11.轴承压盖 12.联轴器 13.吊紧螺栓

FSJB无泄露氟合金离心泵结构说明

泵的主要零部件有泵体、叶轮、进口段、后盖、密封件、托架、圆螺母、泵轴、油盖、油镜、轴承、轴承压盖、油封、联轴器、吊紧螺栓等组成。

1、泵体：左右两边连接部分内理钢制法兰圈各一个模压力塑料合计制成。大流量高扬程采用衬氟结构。

2、进水中段：采用衬氟和全氟合金两种。高扬程大流量采用衬氟结构。

3、后盖：右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金而成。

4、叶轮：采用接轴连接方式、金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。叶轮、轴套为整体结构，确保无腐蚀间隙。叶轮轴安装机械密封，真正做到所有过流部分无密封垫片。

5、机械密封：采用英国格兰盘根公司与国内厂家联合生产的（WB2型、St型、ZWV8和德国进口的ZK型密封）不用冷却水可调式、复调式端面密封，锥型密封技术，由F50-1、高纯度三氯化铝陶瓷、填充四氟、石墨氮化硅、碳化硅、硅化石墨及耐磨耐腐油封等制成。

FSJB无泄露氟合金离心泵工作原理

由电动机通过弹性联轴器直联泵轴带动叶轮旋转。叶轮轴根部与泵轴通过莫氏锥度经12mm螺栓穿过泵轴中心至连轴器尾处用螺母吊紧而转动。

叶轮中的叶片迫使液体旋转对液体作功，使其能量增加，液体在离心力的作用下向叶轮四周甩出，通过泵体的涡型流道将速度能转换成压力能，当叶轮内德液体甩出后，叶轮内压力低于进水管内的压力，新德液体在这个压力差得作用下被吸入叶轮，液体就连续不断的地从泵内流出。

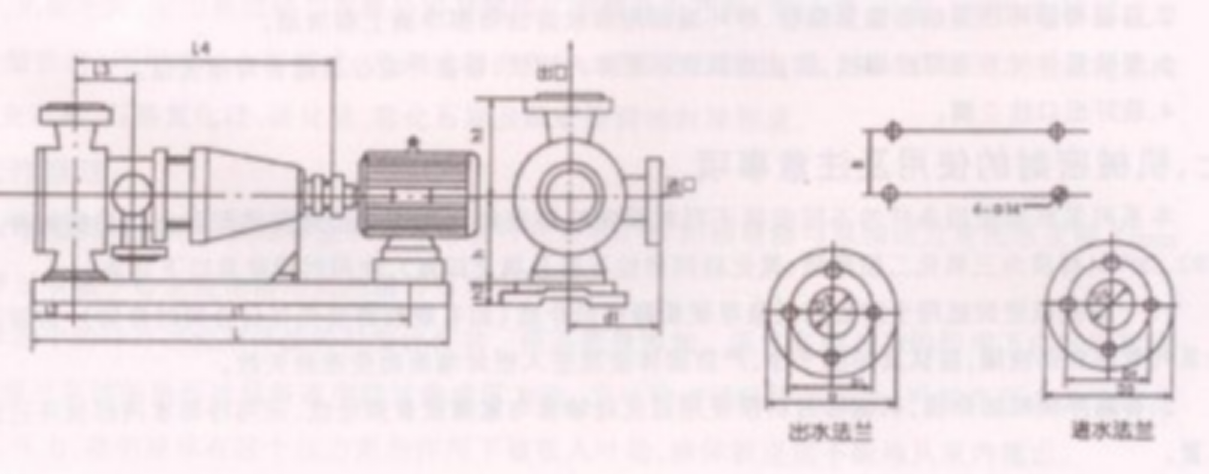

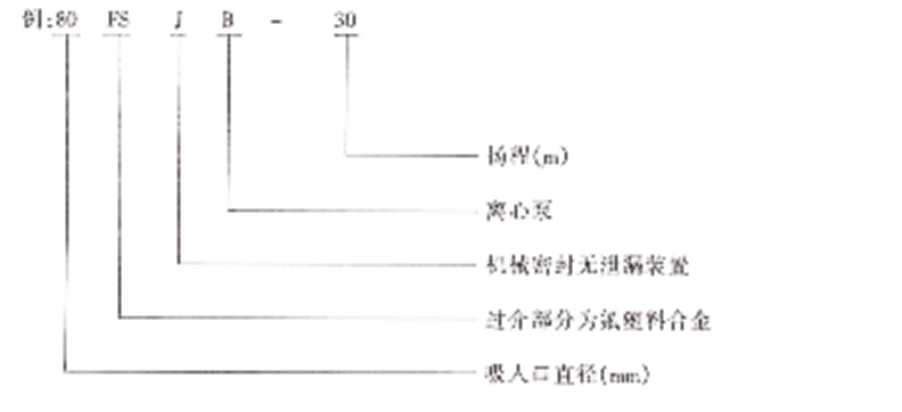

FSJB无泄露氟合金离心泵型号意义

FSJB无泄露氟合金离心泵机械密封的使用及注意事项

    本系列泵根据使用条件的不同安装不同材质的机械密封，我厂在正常安装配套出厂的密封件为WB2、ZMV8(材质为三氧化二铝陶瓷、氮化硅的弹性石墨及填充四氟)，使用时请注意以下几点：

一般机械密封适用于清洁的无悬浮硬质颗粒的介质（如有颗粒请预先在订合同时告知），对新装的系列管路和储液罐，应认真冲洗干净，严防固体杂质进入密封端面而使密封失效。

有悬浮颗粒的介质，机械密封材质使用氮化硅轴套与氟橡胶骨架组成，采用冷却水内部循环过流装置。

在洁净的介质中，使用机械密封应注意经常冲洗。停车后重新启动前，要将密封端面的结晶冲洗干净。

拆卸机械密封应仔细，不许用手锤、铁器等敲击，以免破坏动静环密封。

如果机械密封长期使用后污垢结实拆不下来时，不要强行敲击，应设法清楚污垢，冲洗干净后在进行拆卸，以免损坏密封元件。

安装机械密封前，应首先检查所有密封元件是否失效或损坏，如有则应更新更换修复。严格检查动静环密封面的损坏情况，不许有任何细微的划痕、碰伤等缺陷。所有零部件（包括泵体、叶轮、后盖、压盖、密封腔等在装机前应冲洗干净），尤其是动静环端面要用清洁柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。

装配中要注意静环和后盖的平行度，消除偏差，紧固螺钉时，要对边拧紧或销紧，避免发生偏斜，以防影响密封效果。

正确调整弹簧的压缩力。使其不要太紧太松，安装泵时要先用手转动，应感觉密封作用有一定的压缩力，而又能轻快自如灵活转动则可，如果无此感觉应调整弹簧的压缩力，以保证密封效果。
