FMB耐腐耐磨耐高温离心泵
更多离心泵>>
更多水泵产品>>

联系我们

上海美言壹泵阀有限公司
全国销售热线：
+86 21 5640 2009
水泵客服电话：
+86 138 1691 3072
阀门客服电话：
+86 1381 6913 072
企业电子邮箱：
my1pv@1bengfa.com

/storage/20250408/gpO1744076370lbTeNX1.png

FMB耐腐耐磨耐高温离心泵

品牌：壹泵阀
型号：FMB
压力/扬程：3~84米
工作温度：-20℃~120℃
连接方式：法兰

产品名称：FMB耐腐耐磨耐高温离心泵
通径/流量：2~1350吨/每小时
材质：氟塑料合金、衬氟
驱动方式：电动、磁力驱动
适用范围：适合输送酸、碱性清液或料浆、冶炼行业各种腐蚀性矿浆及各种有机酸，强氧化剂，环保行业各类污水等。

产品概述
性能参数
尺寸重量

FMB耐腐耐磨耐高温离心泵

FMB耐腐耐磨耐高温离心泵概述

FMB系列耐腐耐磨耐温离心泵是卧式、单级、单吸、悬臂式离心泵，过流部件采用钢衬目前国内新一代耐腐耐磨合金制造。该泵集优异的耐磨性、耐冲击性、耐腐蚀性和耐高温性等突出的优点于一身，设计有K形动力密封(FMB-ZK)、内装单端面机械密封(FMB-JND)、内装双端面机械密封(FMB-JNS)三种密封结构，能适应各种工况。特别适合输送酸、碱性清液或料浆;冶炼行业各种腐蚀性矿浆;各种有机酸，强氧化剂，环保行业各类污水等，应用范围十分广泛，

适用温度:-20℃~120℃

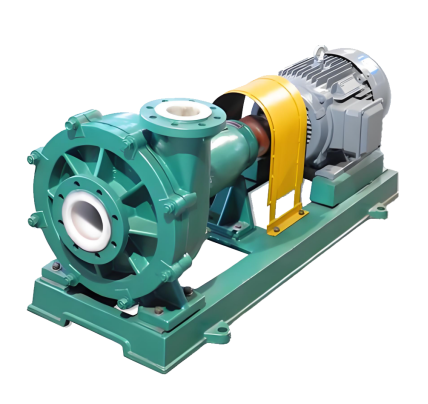

FMB耐腐耐磨耐高温离心泵产品图

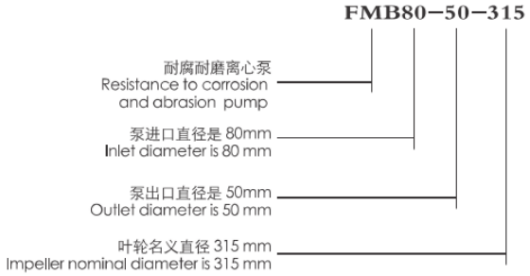

FMB耐腐耐磨耐高温离心泵型号意义

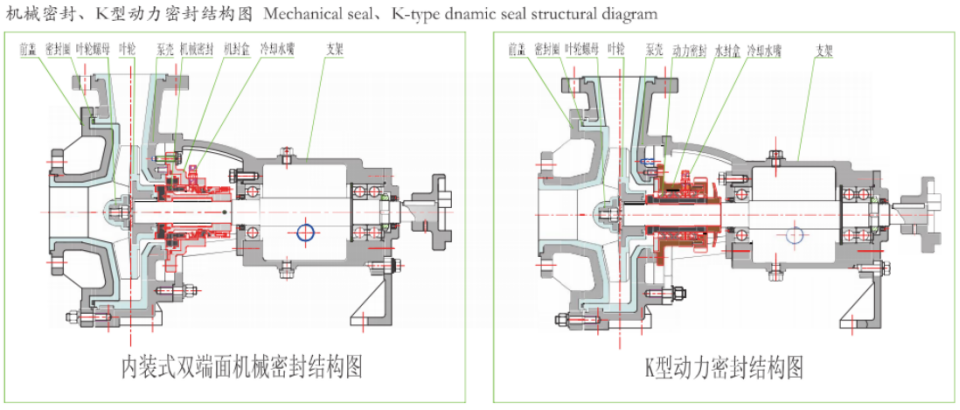

FMB耐腐耐磨耐高温离心泵结构图

FMB耐腐耐磨耐高温离心泵机械密封、K型动力密封零部件示意图

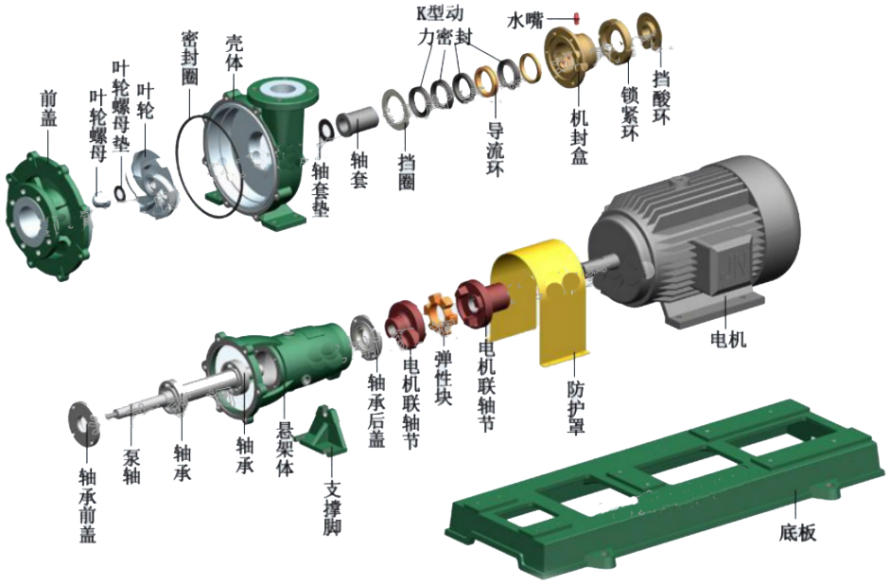

FMB零部件示意图(动力密封)

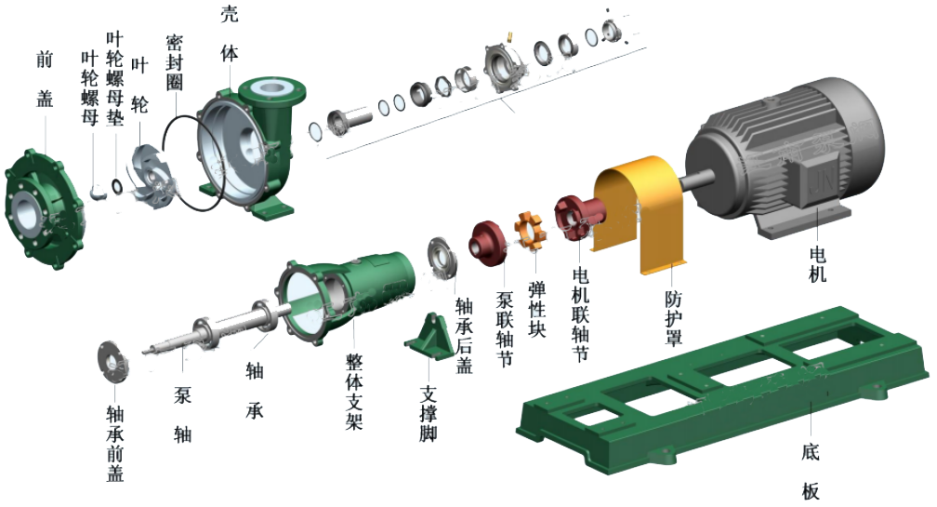

FMB零部件示意图(机械密封)

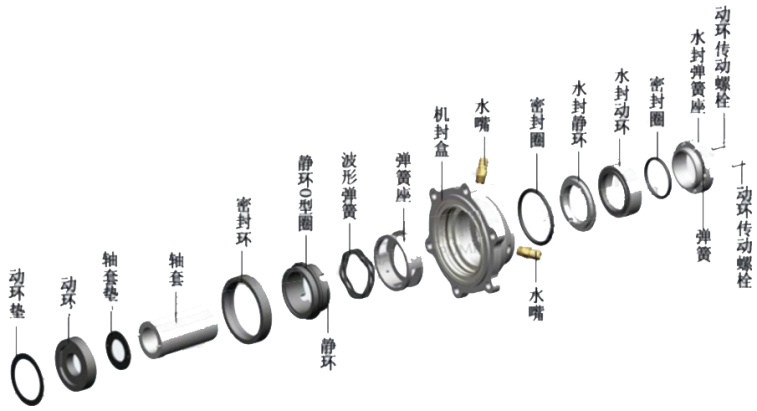

FMB机封零部件分解图

FMB耐腐耐磨耐高温离心泵型号及性能参数表

序号	型号(Model)	转速(Rev)=2900r/min 介质密度(Med ium deJNSity)=1000kg/m³
		流量Flow(m³/h)	扬程Pump head(m)	效率(%)	进口 Inlet (mm)	出口 Outlet (mm)	汽蚀余量 NPSHr(m)	电机功率 Power(kw)	整机重量 Weight (kg)
1	FMB32-25-125	2	21	18	φ32	φ25	3.0	1.5	95
		3.6	20
		5	18
2	FMB32-25-160	2	31	13	φ32	φ25	3.0	2.2	105
		3.6	32
		5	30
3	FMB40-32-125	3	22	21	φ40	φ32	3.0	2.2	110
		6.3	20
		8	17
4	FMB40-32-160	3	34	25	φ40	φ32	3.0	3	110
		6.3	32
		8	28
5	FMB50-32-125	7	22	42	φ50	φ32	3.0	3	110
		12.5	20
		15	17
6	FMB50-32-160	7	35	40	φ50	φ32	3.0	4	120
		12.5	32
		15	31
7	FMB50-40-200	7	52	30	φ50	φ40	5.0	7.5	170
		12.5	50
		15	48
8	FMB50-40-250	7	84	24	φ50	φ40	5.0	15	220
		12.5	80
		15	75
9	FMB65-50-125	15	34	53	φ65	φ50	3.5	4	130
		25	20
		35	16
10	FMB65-50-160	15	34	51	Φ65	Φ50	3.5	7.5	145
		25	32
		35	28
11	FMB65-50-200	15	53	46	Φ65	Φ50	3.5	11	210
		25	50
		35	47
12	FMB65-50-250	15	84	30	Φ65	Φ50	3.5	22	250
		25	80
		35	75
13	FMB80-65-125	35	23	56	Φ80	Φ65	4.0	7.5	150
		50	20
		60	17
14	FMB80-65-160	35	35	55	Φ80	Φ65	4.0	15	180
		50	32
		60	27
15	FMB80-65-200	35	52	49	Φ80	Φ65	4.0	18.5	265
		50	50
		60	47
16	FMB80-65-250	35	84	49	Φ80	Φ65	4.0	30	450
		50	80
		60	75
17	FMB100-80-125	80	21	57	Φ100	Φ80	4.5	15	240
		100	20
		110	17
18	FMB100-80-160	80	37	60	Φ100	Φ80	4.5	18.5	290
		100	32
		110	29
19	FMB100-80-200	80	54	56	Φ100	Φ80	5.0	30	440
		100	50
		110	46
20	FMB125-100-125	120	24	60	Φ125	Φ100	5.5	18.5	480
		150	20
		180	16
21	FMB125-100-160	120	36	58	Φ125	Φ100	5.5	30	520
		150	32
		180	25
22	FMB125-100-200	120	44	55	Φ125	Φ100	5.5	37	530
		150	40
		180	34

FMB耐腐耐磨耐高温离心泵四极电机转速性能参数Four stage motor speed performance parameters

序号	型号(Model)	转速(Rev)=1450r/min 介质密度(Medium density)=1000kg/m3
		流量 Flow (m³/h)	扬程Pump head(m)	效率n(%)	进口 Inlet (mm)	出口 Outlet (mm)	汽蚀余量 NPSHr(m)	电机功率 Power(kw)	整机重量Weight(kg)
1	FMB50-32-125	4	5.5	37	Φ50	Φ32	3.0	0.75	80
		6.3	5
		8	3.5
2	FMB50-32-160	4	9	35	Φ50	φ32	3.0	0.75	80
		6.3	8
		8	6
3	FMB50-40-200	4	23.5	35	Φ50	φ40	5.0	1.5	115
		6.3	12.5
		8	11
4	FMB65-50-125	8	5.5	45	Φ65	Φ50	3.5	1.1	110
		12.5	5
		15	4
5	FMB65-50-160	8	8.5	43	Φ65	Φ50	3.5	1.1	115
		12.5	8
		15	6
6	FMB65-50-200	8	13.5	39	Φ65	Φ50	3.5	2.2	160
		12.5	12.5
		15	11
7	FMB65-50-250	8	21	37	Φ65	Φ50	3.5	4	240
		12.5	20
		15	19
8	FMB65-50-315	8	33	39	Φ65	Φ50	3.5	7.5	270
		12.5	32
		15	30
9	FMB80-65-125	16	6	48	Φ80	Φ65	4.0	1.5	130
		25	5
		35	4
10	FMB80-65-160	16	9	53	Φ80	Φ65	4.0	1.5	135
		25	8
		35	10
11	FMB80-65-200	16	13.5	45	Φ80	Φ65	4.0	3	170
		25	12.5
		35	10
12	FMB80-65-250	20	21	42	Φ80	Φ65	4.5	5.5	270
		25	20
		35	18
13	FMB80-50-315	20	34	39	Φ80	Φ50	5.0	7.5	295
		30	32
		40	29
14	FMB80-65-315	16	34	39	Φ80	Φ65	5.0	11	295
		25	32
		35	30
15	FMB80-65-400	16	52	35	Φ80	Φ65	5.0	22	480
		25	50
		35	47
16	FMB100-80-125	35	5.5	52	Φ100	Φ80	5.0	1.5	165
		50	5
		60	3
17	FMB100-80-160	35	9	55	Φ100	Φ80	5.0	2.2	220
		50	8
		60	6
18	FMB100-80-200	35	13.5	52	Φ100	Φ80	5.0	4	340
		50	12.5
		60	10
19	FMB100-80-250	35	21	50	Φ100	Φ80	5.0	7.5	390
		50	20
		60	18
20	FMB100-80-315	35	33	46	Φ100	Φ80	5.0	15	450
		50	32
		60	47
21	FMB100-80-400	35	52	42	Φ100	Φ80	5.0	22	520
		50	50
		60	47
22	FMB125-100-160	70	9	56	Φ125	Φ100	5.0	11	480
		100	8
		120	6
23	FMB125-100-200	70	13.5	54	Φ125	Φ100	5.0	15	500
		100	12.5
		120	11
24	FMB125-100-250	70	21	52	Φ125	Φ100	5.0	18.5	550
		100	20
		120	18
25	FMB125-100-315	70	33	49	Φ125	Φ100	5.5	30	680
		100	32
		120	30
26	FMB125-100-400	70	52	46	Φ125	Φ100	5.5	37	720
		100	50
		120	48
27	FMB150-125-200	140	14	56	Φ150	Φ125	5.5	22	720
		200	12.5
		240	11
28	FMB150-125-250	140	22	53	Φ150	Φ125	5.5	30	780
		200	20
		240	18
29	FMB150-125-315	140	34	48	Φ150	Φ125	6.0	45	850
		200	32
		240	30
30	FMB150-125-400	140	52	43	Φ150	Φ125	6.0	75	1100
		200	50
		240	47
31	FMB200-150-250	260	23	56	Φ200	Φ150	7.0	55	890
		400	20
		480	17
32	FMB200-150-315	260	35	59	Φ200	Φ150	7.0	75	1120
		400	32
		480	30
33	FMB200-150-400	260	53	62	Φ200	Φ150	7.0	110	1480
		400	50
		480	48
34	FMB250-200-250	500	23	68	Φ200	Φ150	7.5	75	1150
		650	20
		750	17
35	FMB250-200-315	500	35	66	Φ200	Φ150	7.5	110	1620
		650	32
		750	27
36	FMB250-200-400	500	55	65	Φ200	Φ150	7.5	132	1880
		650	50
		750	46
37	FMB300-250-315	800	36	70	Φ300	Φ250	8.0	160	2150
		1000	32
		1150	27
38	FMB300-250-400	800	55	66	Φ300	Φ250	8.0	250	2380
		1000	50
		1150	46
39	FMB300-250-500	800	65	65	Φ300	Φ250	8.0	315	2800
		1000	60
		1350	42

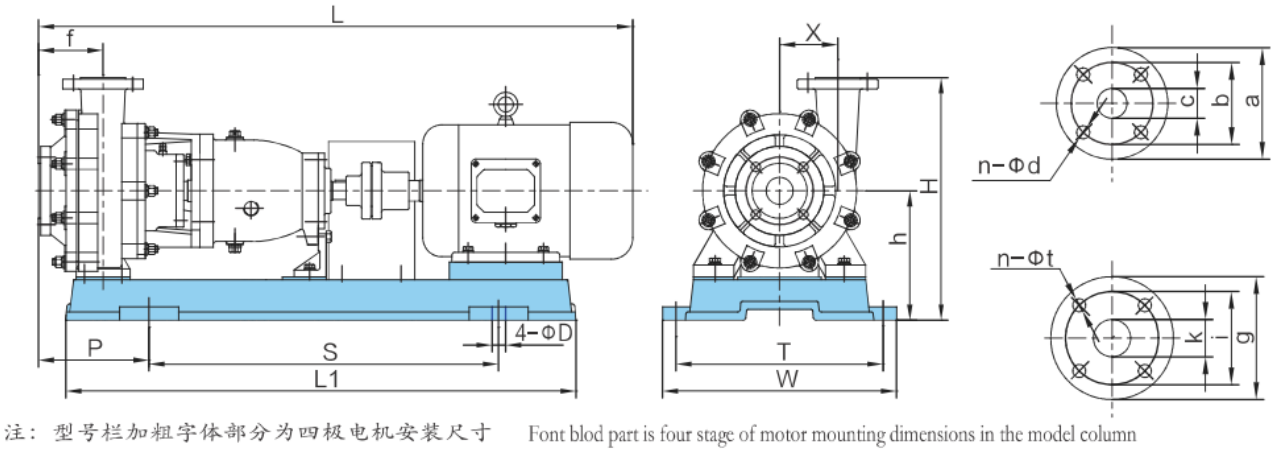

FMB耐腐耐磨耐高温离心泵外形图尺寸图

FMB耐腐耐磨耐高温离心泵外形尺寸表

序号	型号	外型安装尺寸											进口法兰尺寸				出口法兰尺寸
		Outside and iJNStalling size											Inlet flange size				Exit flange size
		L	L1	S	P	f	W	T	H	h	X	D	c	a	b	n-φd	k	g	i	n-φt
1	FMB32-25-125	827	775	485	185	100	370	320	347	197	74.5	24	32	140	100	4-φ18	25	115	75	4-φ13.5
2	FMB32-25-160	985	880	600	182	102	385	335	408	232	90	24	32	140	100	4-φ18	25	115	75	4-φ13.5
3	FMB40-32-160	985	880	600	182	102	385	335	416	232	93.5	24	40	150	110	4-φ18	32	140	100	4-φ18
4	FMB50-32-160	990	880	600	182	102	385	335	416	232	93.5	24	50	165	125	4-φ18	32	140	100	4-φ18
5	FMB50-40-200	1100	950	650	205	120	435	385	450	240	108	25	50	165	125	4-φ18	40	150	110	4-φ18
6	FMB50-40-250	1335	1140	740	233	125	490	540	575	325	165	24	50	165	125	4-φ18	40	150	110	4-φ18
7	FMB65-50-160	1100	630	650	200	113	435	385	407	232	95	25	65	185	145	4-φ18	50	165	125	4-φ18
8	FMB65-50-200	1255	1128	740	228	120	500	435	470	260	105	25	65	185	145	4-φ18	50	165	125	4-φ18
9	FMB65-50-250	1340	1190	800	230	130	480	530	585	325	165	25	65	185	145	4-φ18	50	165	125	4-φ18
10	FMB65-50-315	1165	1110	740	230	130	530	480	585	325	165	25	65	185	145	4-φ18	50	165	125	4-φ18
11	FMB80-65-160	1245	1130	740	233	125	500	435	470	260	110	25	80	200	160	8-φ18	65	185	145	4-φ18
12	FMB80-65-200	1320	1140	740	237	130	490	440	480	260	125	25	80	200	160	8-φ18	50	165	125	4-φ18
13	FMB80-65-250	1520	1465	940	264	125	600	550	605	325	170	25	80	200	160	8-φ18	50	165	125	4-φ18
14	FMB80-65-315	1340	1110	740	250	135	530	480	595	325	170	25	80	200	160	8-φ18	65	185	145	4-φ18
15	FMB80-65-400	1515	1340	840	300	172	565	625	745	410	210	25	80	200	160	8-φ18	65	185	145	4-φ18
16	FMB100-80-160	1320	1130	740	245	139	500	435	470	260	110	25	100	220	180	8-φ18	80	200	160	8-φ18
17	FMB100-80-200	1495	1350	945	264	130	590	535	530	300	125	25	100	220	180	8-φ18	80	200	160	8-φ18
18	FMB100-80-315	1400	1350	940	264	144	540	490	630	350	160	25	100	220	180	8-φ18	80	200	160	8-φ18
19	FMB125-100-315	1830	1500	940	468	328	620	550	760	440	190	25	125	250	210	8-φ18	100	220	180	8-φ18
20	FMB125-100-400	1830	1500	940	475	335	620	550	910	475	223	25	125	250	210	8-φ18	100	220	180	8-φ18
21	FMB150-125-315	1950	1500	940	496	356	620	550	945	475	223	25	150	285	240	8-φ18	125	250	210	8-φ18
22	FMB150-125-400	2070	1620	1060	522	362	670	600	1012	510	270	28	150	285	240	8-φ18	125	250	210	8-φ18
23	FMB200-150-315	2070	1620	1060	528	368	670	600	1022	510	270	28	200	340	295	12φ22	150	285	240	8-φ18
24	FMB200-150-400	2338	1890	1240	528	368	790	720	1042	530	270	36	200	340	295	12φ22	150	285	240	8-φ18
25	FMB250-200-400	2420	1890	1240	535	375	790	720	1102	580	305	36	250	405	355	12φ22	200	340	295	12-φ22
26	FMB300-250-400	2470	1890	1240	510	352	790	720	1102	580	305	36	300	410	460	12φ22	250	405	355	12-φ22
