XBD（XBD-L）立式管道消防泵
- 品牌：壹泵阀
- 型号：XBD、XBD-L
- 压力/扬程：0.26~0.82Mpa
- 工作温度：0℃～80℃
- 连接方式：法兰、管道式
- 产品名称：XBD（XBD-L）立式管道消防泵
- 通径/流量：5~200L/S
- 材质：铸铁、铜叶轮、不锈钢轴
- 驱动方式：电动
- 适用范围：消防供水、消防稳压、消防增压等
- 产品概述
- 性能参数
- 尺寸重量
XBD（XBD-L）立式管道消防泵
XBD（XBD-L）立式管道消防泵概述
XBD（XBD-L）系列立式管道消防泵是单级、单吸、立式、管道离心泵，是上海美言壹泵阀根据国内建筑消防用泵的市场需求和使用特点于九十年代自行开发研制的新产品。该产品完全符合和满足国家标准GB6245-1998《消防泵性能要求和试验方法》的要求，产品经国家消防装备监督检测中心测试，产品达到国内领先水平。
该系列泵采用先进的设计技术，具有高可靠性（不存在较长时间停用后启动咬死的故障），效率高、低噪音、低振动，运转寿命长、安装形式灵活多样和检修方便等特点。该系列泵性能范围广；流量—扬程曲线平坦，可避免系统过载；压力分档密，利于选泵和节约能源。
选用优质轴承和优质电机，使泵运行更为安全可靠。
采用耐高温型机械密封，无泄漏。
立式泵具有进出口法兰管线布置，转速高，重量轻，检修方便。

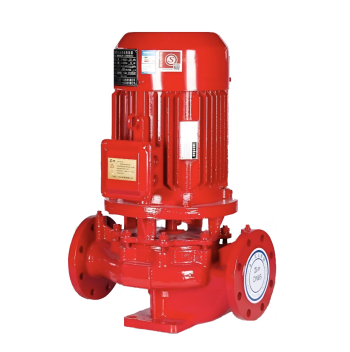

XBD（XBD-L）立式管道消防泵产品图
XBD（XBD-L）立式管道消防泵应用范围
可供输送常温清水或物理化学性质类似于清水的液体，以及轻腐蚀性液体之用。适用于各种场合的消防泵给水（消水栓灭火系统、自动喷淋灭火系统和水喷雾灭火系统等），如住宅、宾馆、办公大楼、商业大楼、工厂、医院等。
XBD系列泵性能参数在满足消防工况的前提下，兼顾生活（生产）给水的工况。该产品既可用于独立消防给水系统，又可用于消防，生活（生产）共用给水系统，还可用于建筑、市政、工矿给排水及锅炉给水等场合。环境温度不大于40℃，相对湿度小于95%。

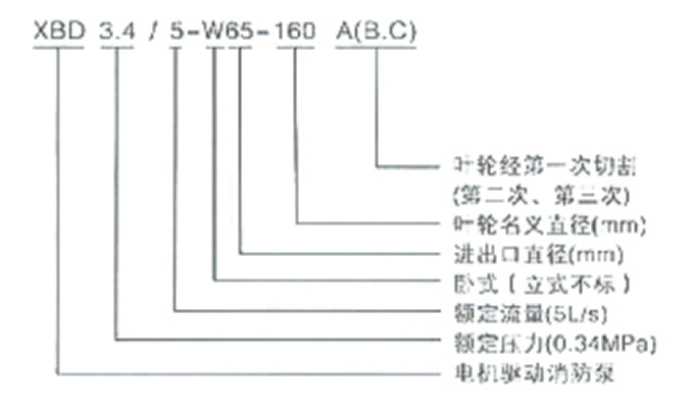

XBD（XBD-L）立式管道消防泵型号意义
XBD（XBD-L）立式管道消防泵电动机
Y2系列封闭自扇风冷鼠笼型，三相异步电机
| 电 压 | 380V |
| 频 率 | 50Hz |
| 防护等级 | 1P54 |
| 绝缘等级 | F级 |
| 安装形式 | V1、B35 |
| 特殊电机按需要供货。 | |
XBD（XBD-L）立式管道消防泵零部件材料表
| 零件名称 | 材料 | 标准 |
| 泵体 | 铸 铁 HT200 | GB9439-88 |
| 球 铁 QT400-18 | GB1348-88 | |
| 泵盖 | 铸 铁 HT200 | GB9439-88 |
| 球 铁 QT400-18 | GB1348-88 | |
| 叶轮 | 铜 合 金 ZCuSn10Zn2 | GB1176-88 |
| 轴 | 不 锈 钢 2Cr13 | GB3077-88 |
| 轴封 | 填 料 柔性石墨 | |
| 机械密封 橡胶波纹管 | 博格曼 DIN24960 |
XBD（XBD-L）立式管道消防泵结构说明
·机泵同轴，运行平稳，噪音低、振动小；
·采用硬质合金机械密封，运行寿命长，无泄漏，保证环境整洁；
·进出口径相同，立式泵中心高度一致，安装方便；
·泵体底部设有底脚和螺栓孔，任意硬性联接或柔性联接；
·设置放气螺塞，安全排净泵内空气，确保泵的正常启动。

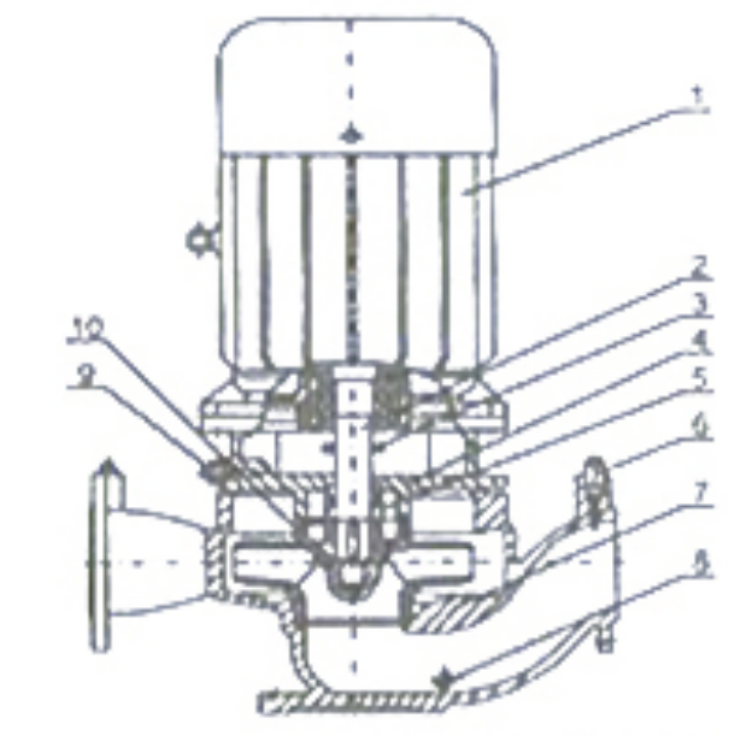

XBD（XBD-L）立式管道消防泵结构图及零部件名称
1、电机 2、泵轴 3、挡水圈 4、泵盖 5、机械密封 6、螺塞 7、泵体 8、放水螺塞 9、放气螺塞 10叶轮

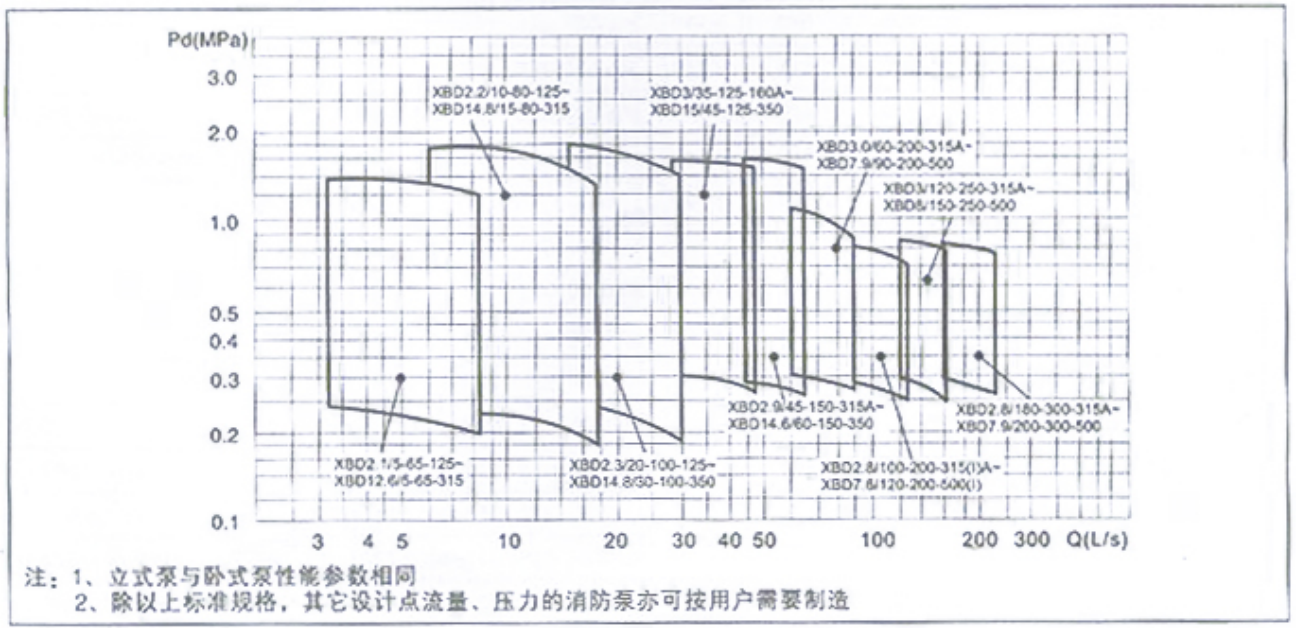

XBD（XBD-L）立式管道消防泵型谱图

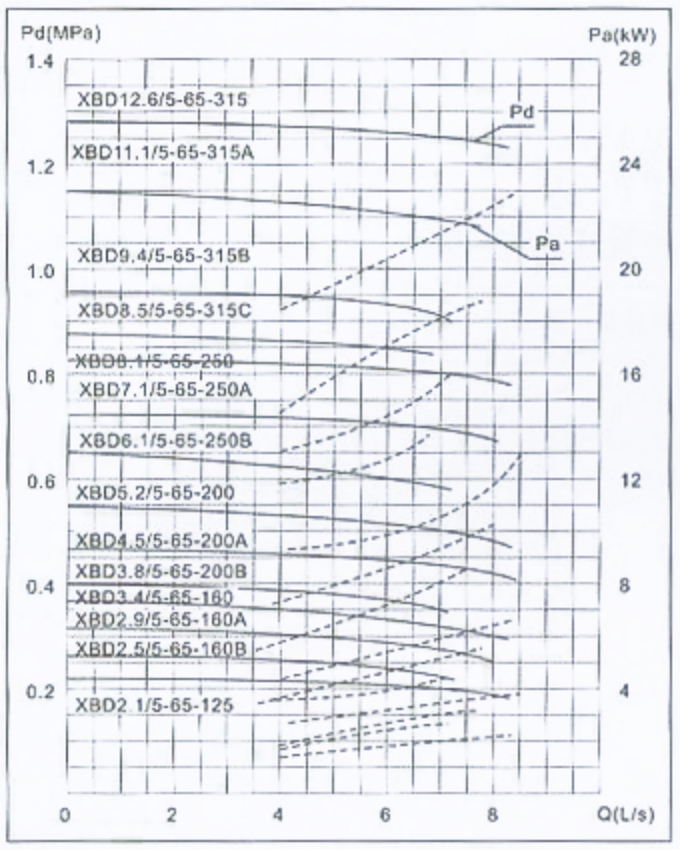

XBD（XBD-L）立式管道消防泵性能曲线图
XBD（XBD-L）立式管道消防泵型号及技术参数表
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD（XBD-L）2.1/5-65-125 | 3 | 5 | 0.21 | 2950 | 64 | 2.5 |
| XBD（XBD-L）2.5/5-65-160B | 3 | 5 | 0.25 | 2950 | 58 | 2.5 |
| XBD（XBD-L）2.9/5-65-160A | 4 | 5 | 0.29 | 2950 | 62 | 2.5 |
| XBD（XBD-L）3.4/5-65-160 | 4 | 5 | 0.34 | 2950 | 61 | 2.5 |
| XBD（XBD-L）3.8/5-65-200B | 5.5 | 5 | 0.38 | 2950 | 55 | 2.5 |
| XBD（XBD-L）4.5/5-65-200A | 7.5 | 5 | 0.45 | 2950 | 57 | 2.5 |
| XBD（XBD-L）5.2/5-65-200 | 7.5 | 5 | 0.52 | 2950 | 56 | 2.5 |
| XBD（XBD-L）6.1/5-65-250B | 11 | 5 | 0.61 | 2950 | 49 | 2.5 |
| XBD（XBD-L）7.1/5-65-250A | 11 | 5 | 0.71 | 2950 | 50 | 2.5 |
| XBD（XBD-L）8.1/5-65-250 | 15 | 5 | 0.81 | 2950 | 52 | 2.5 |
| XBD（XBD-L）8.5/5-65-315C | 15 | 5 | 0.85 | 2950 | 38 | 2.5 |
| XBD（XBD-L）9.4/5-65-315B | 18.5 | 5 | 0.94 | 2950 | 38 | 2.5 |
| XBD（XBD-L）11.1/5-65-315A | 22 | 5 | 1.11 | 2950 | 40 | 2.5 |
| XBD（XBD-L）12.6/5-65-315 | 30 | 5 | 1.26 | 2950 | 40 | 2.5 |
XBD（XBD-L）立式管道消防泵性能曲线图二
XBD（XBD-L）立式管道消防泵型号及技术参数表二
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD2.2/10-80-125 | 5.5 | 10 | 0.22 | 2950 | 73 | 3 |
| XBD2.2/10-80-160B | 5.5 | 10 | 0.25 | 2950 | 70 | 3 |
| XBD3/10-80-160A | 7.5 | 10 | 0.3 | 2950 | 70 | 3 |
| XBD3.5/10-80-160 | 7.5 | 10 | 0.35 | 2950 | 72 | 3 |
| XBD3.5/10-80-200B | 7.5 | 10 | 0.38 | 2950 | 66 | 3 |
| XBD4.5/10-80-200A | 11 | 10 | 0.45 | 2950 | 68 | 3 |
| XBD5.2/10-80-200 | 15 | 10 | 0.52 | 2950 | 68 | 3 |
| XBD6.1/10-80-250B | 15 | 10 | 0.61 | 2950 | 60 | 3 |
| XBD7.2/10-80-250A | 18.5 | 10 | 0.72 | 2950 | 60 | 3 |
| XBD8.3/10-80-250 | 22 | 10 | 0.83 | 2950 | 62 | 3 |
| XBD9.4/10-80-315B | 30 | 10 | 0.94 | 2950 | 52 | 3 |
| XBD10.6/10-80-315A | 30 | 10 | 1.06 | 2950 | 53 | 3 |
| XBD12.7-10-80-315 | 37 | 10 | 1.27 | 2950 | 54 | 3 |
| XBD13.4/10-80-350A | 45 | 10 | 1.34 | 2950 | 53 | 3 |
| XBD15.5/10-80-350 | 55 | 10 | 1.55 | 2950 | 55 | 3 |
XBD（XBD-L）立式管道消防泵性能曲线图三
XBD（XBD-L）立式管道消防泵型号及技术参数表三
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD2/15-80-125 | 5.5 | 15 | 0.2 | 2950 | 73 | 3 |
| XBD2.7/15-80-160A | 7.5 | 15 | 0.27 | 2950 | 70 | 3 |
| XBD3.1/15-80-160 | 7.5 | 15 | 0.31 | 2950 | 72 | 3 |
| XBD4.2/15-80-200A | 11 | 15 | 0.42 | 2950 | 68 | 3 |
| XBD4.9/15-80-200 | 15 | 15 | 0.49 | 2950 | 68 | 3 |
| XBD5.5/15-80-250B | 15 | 15 | 0.55 | 2950 | 60 | 3 |
| XBD6.7/15-80-250A | 18.5 | 15 | 0.67 | 2950 | 61 | 3 |
| XBD7.8/15-80-250 | 22 | 15 | 0.78 | 2950 | 62 | 3 |
| XBD9/15-80-315B | 30 | 15 | 0.8 | 2950 | 52 | 3 |
| XBD10.3/15-80-315A | 30 | 15 | 1.03 | 2950 | 53 | 3 |
| XBD12.4/15-80-315 | 37 | 15 | 1.24 | 2950 | 54 | 3 |
| XBD12.8/15-80-350A | 45 | 15 | 1.28 | 2950 | 53 | 3 |
| XBD14.8/15-80-350 | 55 | 15 | 1.48 | 2950 | 55 | 3 |

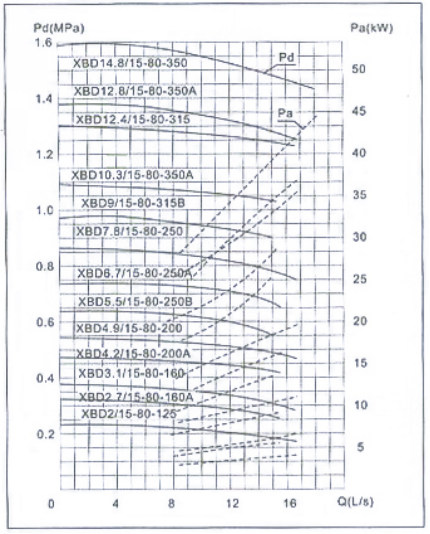

XBD（XBD-L）立式管道消防泵性能曲线图四
XBD（XBD-L）立式管道消防泵型号及技术参数表四
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD2.3/20-100-125 | 11 | 20 | 0.23 | 2950 | 76 | 4.5 |
| XBD3/20-100-160A | 11 | 20 | 0.3 | 2950 | 76 | 4.5 |
| XBD3.5/20-100-160 | 15 | 20 | 0.35 | 2950 | 78 | 4.5 |
| XBD4.6/20-100-200A | 18.5 | 20 | 0.46 | 2950 | 73 | 4 |
| XBD5.3/20-100-200 | 22 | 20 | 0.53 | 2950 | 74 | 4 |
| XBD6.2/20-100-250B | 30 | 20 | 0.62 | 2950 | 70 | 4 |
| XBD7.3/20-100-250A | 30 | 20 | 0.73 | 2950 | 71 | 4 |
| XBD8.5/20-100-250 | 37 | 20 | 0.85 | 2950 | 72 | 4 |
| XBD9.6/20-100-315B | 45 | 20 | 0.96 | 2950 | 65 | 4 |
| XBD11.4/20-100-315A | 5 | 20 | 1.14 | 2950 | 66 | 4 |
| XBD13.1/20-100-315 | 575 | 20 | 1.31 | 2950 | 66 | 4 |
| XBD13.4/20-100-350A | 75 | 20 | 1.34 | 2950 | 62 | 4 |
| XBD15.5/20-100-350 | 90 | 20 | 1.55 | 2950 | 63 | 4 |

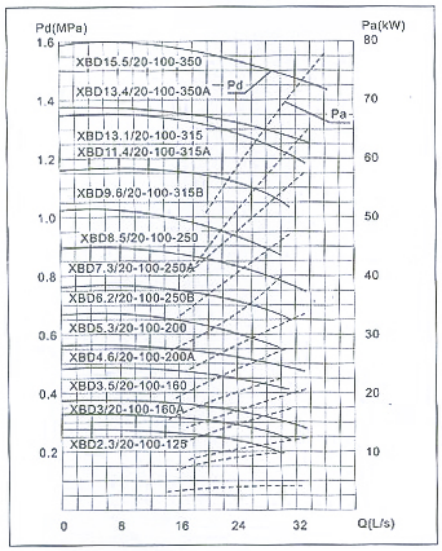

XBD（XBD-L）立式管道消防泵性能曲线图五
XBD（XBD-L）立式管道消防泵型号及技术参数表五
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD2.1/25-100-125 | 11 | 25 | 0.21 | 2950 | 76 | 4.5 |
| XBD2.9/25-100-160A | 11 | 25 | 0.29 | 2950 | 76 | 4.5 |
| XBD3.3/25-100-160 | 15 | 25 | 0.33 | 2950 | 78 | 4.5 |
| XBD4.4/25-100-200A | 18.5 | 25 | 0.44 | 2950 | 73 | 4 |
| XBD5.1/25-100-200 | 22 | 25 | 0.51 | 2950 | 74 | 4 |
| XBD5.9/25-100-250B | 30 | 25 | 0.59 | 2950 | 70 | 4 |
| XBD7.1/25-100-250A | 30 | 25 | 0.71 | 2950 | 71 | 4 |
| XBD8.2/25-100-250 | 37 | 25 | 0.82 | 2950 | 72 | 4 |
| XBD9.2/25-100-315B | 45 | 25 | 0.92 | 2950 | 65 | 4 |
| XBD11.1/25-100-315A | 55 | 25 | 1.11 | 2950 | 66 | 4 |
| XBD12.8/25-100-315 | 75 | 25 | 1.28 | 2950 | 66 | 4 |
| XBD13.2/25-100-350A | 75 | 25 | 1.32 | 2950 | 62 | 4 |
| XBD15.2/25-100-350 | 90 | 25 | 1.52 | 2950 | 63 | 4 |

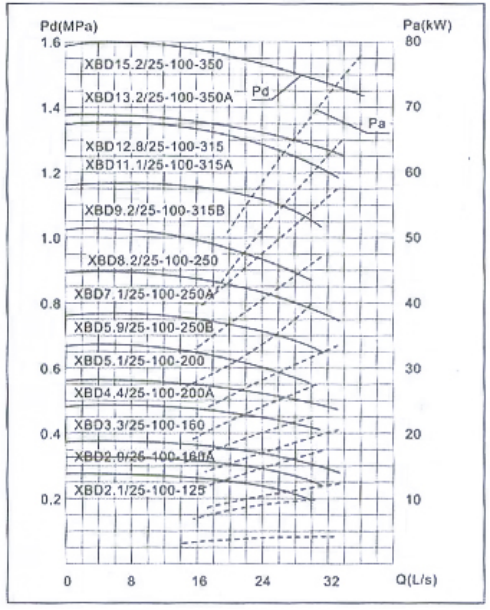

XBD（XBD-L）立式管道消防泵性能曲线图六
XBD（XBD-L）立式管道消防泵型号及技术参数表六
| 型号 | 配用功率P（KW） | 流量Q（L/S） | 压力Pd（Mpa） | 转速n(r/min) | 效率η（%） | 必需气蚀余量r（m） |
| XBD2/30-100-160B | 11 | 30 | 0.2 | 2950 | 75 | 4.5 |
| XBD2.5/30-100-160A | 11 | 30 | 0.25 | 2950 | 76 | 4.5 |
| XBD3.1/30-100-160 | 15 | 30 | 0.31 | 2950 | 78 | 4.5 |
| XBD4.2/30-100-200A | 18.5 | 30 | 0.42 | 2950 | 73 | 4 |
| XBD4.9/30-100-200 | 22 | 30 | 0.49 | 2950 | 74 | 4 |
| XBD5.5/30-100-250B | 30 | 30 | 0.55 | 2950 | 70 | 4 |
| XBD6.6/30-100-250A | 30 | 30 | 0.66 | 2950 | 71 | 4 |
| XBD7.8/30-100-250 | 37 | 30 | 0.78 | 2950 | 72 | 4 |
| XBD8.7/30-100-315B | 45 | 30 | 0.87 | 2950 | 65 | 4 |
| XBD10.5/30-100-315A | 55 | 30 | 1.05 | 2950 | 66 | 4 |
| XBD12.2/30-100-315 | 75 | 30 | 1.22 | 2950 | 66 | 4 |
| XBD12.8/30-100-350A | 75 | 30 | 1.28 | 2950 | 62 | 4 |
| XBD14.8/30-100-350 | 90 | 30 | 1.48 | 2950 | 63 | 4 |
更过技术参数请直接联系我司销售人员免费索取，谢谢！

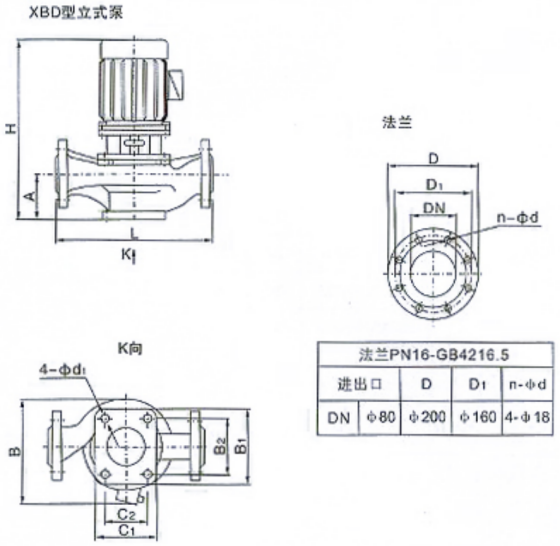

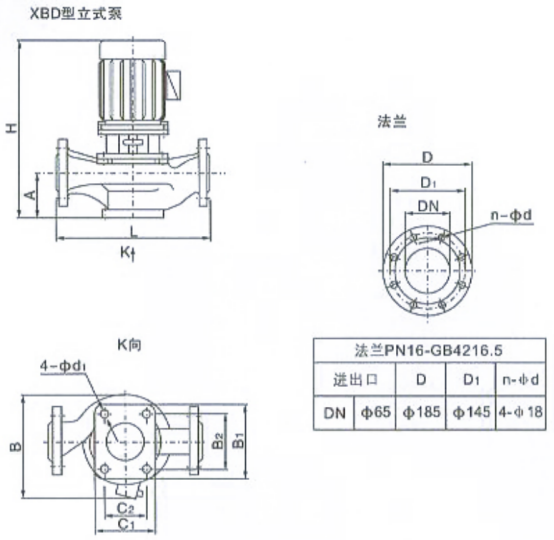

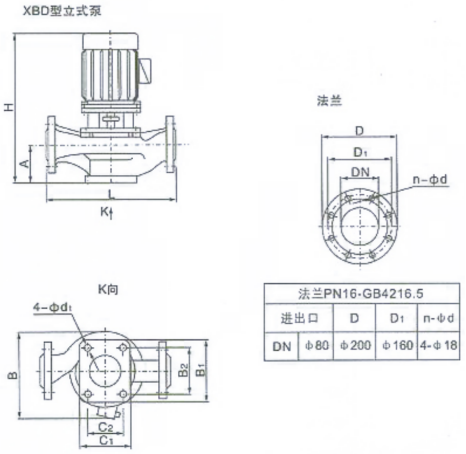

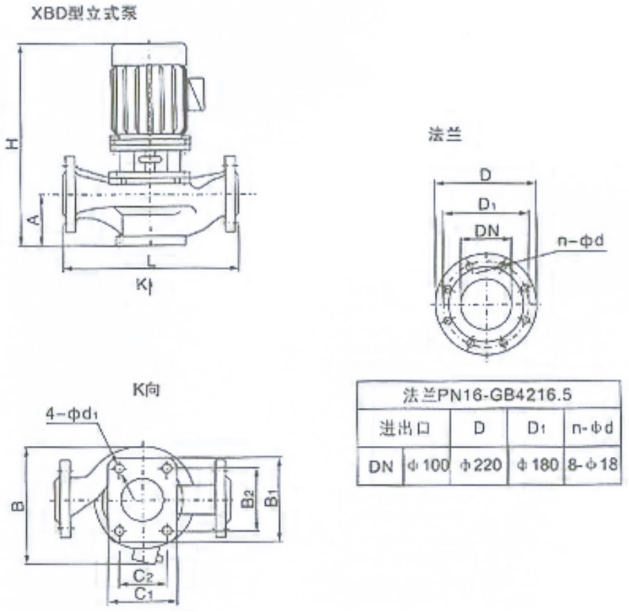

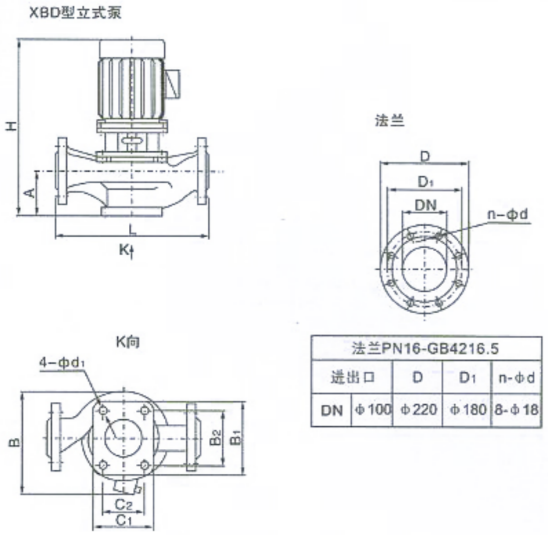

XBD（XBD-L）立式管道消防泵法兰及外形尺寸图
XBD（XBD-L）立式管道消防泵外形尺寸表
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD（XBD-L）2.1/5-65-125 | 340 | 205 | 570 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 62 |
| XBD（XBD-L）2.5/5-65-160B | 360 | 260 | 540 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 64 |
| XBD（XBD-L）2.9/5-65-160A | 360 | 260 | 580 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 76 |
| XBD（XBD-L）3.4/5-65-160 | 360 | 315 | 600 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 77 |
| XBD（XBD-L）3.8/5-65-200B | 380 | 330 | 600 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 104 |
| XBD（XBD-L）4.5/5-65-200A | 380 | 360 | 650 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 112 |
| XBD（XBD-L）5.2/5-65-200 | 380 | 360 | 650 | 140 | 200 | 105 | 100 | 160 | 4-ф18 | 112 |
| XBD（XBD-L）6.1/5-65-250B | 485 | 390 | 670 | 160 | 220 | 120 | 120 | 180 | 4-ф18 | 127 |
| XBD（XBD-L）7.1/5-65-250A | 485 | 450 | 820 | 160 | 220 | 120 | 120 | 180 | 4-ф18 | 182 |
| XBD（XBD-L）8.1/5-65-250 | 485 | 450 | 820 | 160 | 220 | 120 | 120 | 180 | 4-ф18 | 183 |
| XBD（XBD-L）8.5/5-65-315C | 555 | 470 | 830 | 160 | 220 | 135 | 120 | 180 | 4-ф18 | 203 |
| XBD（XBD-L）9.4/5-65-315B | 555 | 470 | 870 | 160 | 220 | 135 | 120 | 180 | 4-ф18 | 250 |
| XBD（XBD-L）11.1/5-65-315A | 555 | 490 | 880 | 160 | 220 | 135 | 120 | 180 | 4-ф18 | 272 |
| XBD（XBD-L）12.6/5-65-315 | 555 | 520 | 980 | 160 | 220 | 135 | 120 | 180 | 4-ф18 | 372 |
XBD（XBD-L）立式管道消防泵法兰及外形尺寸图二
XBD（XBD-L）立式管道消防泵外形尺寸表二
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD2.2/10-80-125 | 405 | 360 | 680 | 140 | 200 | 130 | 100 | 160 | 4-ф18 | 103 |
| XBD2.2/10-80-160B | 405 | 320 | 620 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 81 |
| XBD3/10-80-160A | 405 | 360 | 680 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 103 |
| XBD3.5/10-80-160 | 405 | 360 | 680 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 111 |
| XBD3.5/10-80-200B | 430 | 360 | 690 | 140 | 200 | 130 | 100 | 160 | 4-ф18 | 123 |
| XBD4.5/10-80-200A | 430 | 440 | 820 | 140 | 200 | 130 | 100 | 160 | 4-ф18 | 177 |
| XBD5.2/10-80-200 | 430 | 440 | 820 | 140 | 200 | 130 | 100 | 180 | 4-ф18 | 178 |
| XBD6.1/10-80-250B | 480 | 465 | 820 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 185 |
| XBD7.2/10-80-250A | 480 | 465 | 860 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 208 |
| XBD8.3/10-80-250 | 480 | 465 | 870 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 243 |
| XBD9.4/10-80-315B | 580 | 490 | 890 | 190 | 280 | 140 | 140 | 230 | 4-ф18 | 305 |
| XBD10.6/10-80-315A | 580 | 520 | 1000 | 190 | 280 | 140 | 140 | 230 | 4-ф18 | 306 |
| XBD12.7-10-80-315 | 580 | 520 | 1000 | 190 | 280 | 140 | 140 | 230 | 4-ф18 | 319 |
| XBD13.4/10-80-350A | 645 | 560 | 1050 | 130 | 370 | 145 | 250 | 320 | 4-ф22 | 430 |
| XBD15.5/10-80-350 | 645 | 560 | 1130 | 130 | 370 | 145 | 250 | 320 | 4-ф22 | 558 |
XBD（XBD-L）立式管道消防泵法兰及外形尺寸图三
XBD（XBD-L）立式管道消防泵外形安装尺寸表三
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD2/15-80-125 | 405 | 360 | 680 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 103 |
| XBD2.7/15-80-160A | 405 | 360 | 680 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 103 |
| XBD3.1/15-80-160 | 405 | 360 | 680 | 140 | 200 | 125 | 100 | 160 | 4-ф18 | 111 |
| XBD4.2/15-80-200A | 430 | 440 | 820 | 140 | 200 | 130 | 100 | 160 | 4-ф18 | 177 |
| XBD4.9/15-80-200 | 430 | 440 | 820 | 140 | 200 | 130 | 100 | 160 | 4-ф18 | 178 |
| XBD5.5/15-80-250B | 480 | 465 | 820 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 185 |
| XBD6.7/15-80-250A | 480 | 465 | 860 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 208 |
| XBD7.8/15-80-250 | 480 | 465 | 870 | 160 | 220 | 130 | 120 | 180 | 4-ф18 | 243 |
| XBD9/15-80-315B | 580 | 490 | 980 | 190 | 280 | 130 | 140 | 230 | 4-ф18 | 305 |
| XBD10.3/15-80-315A | 580 | 520 | 1000 | 190 | 280 | 140 | 140 | 230 | 4-ф18 | 306 |
| XBD12.4/15-80-315 | 580 | 520 | 1000 | 190 | 280 | 140 | 140 | 230 | 4-ф18 | 319 |
| XBD12.8/15-80-350A | 645 | 560 | 1050 | 300 | 370 | 145 | 250 | 320 | 4-ф22 | 430 |
| XBD14.8/15-80-350 | 645 | 660 | 1130 | 300 | 370 | 145 | 250 | 320 | 4-ф22 | 558 |

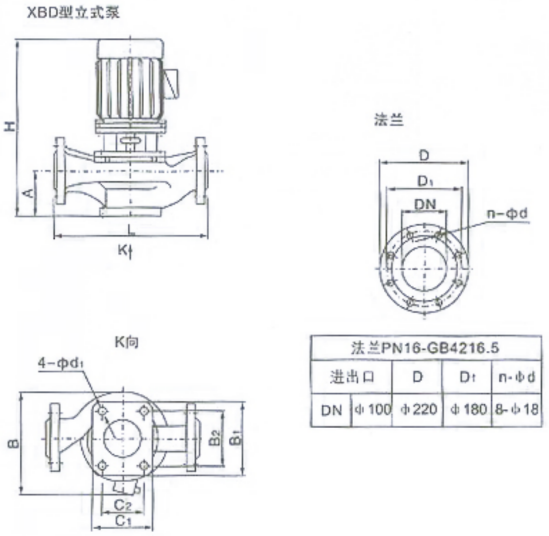

法兰及外形尺寸图四
XBD（XBD-L）立式管道消防泵外形尺寸表四
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD2.3/20-100-125 | 440 | 440 | 810 | 160 | 220 | 140 | 120 | 180 | 4-ф18 | 177 |
| XBD3/20-100-160A | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 185 |
| XBD3.5/20-100-160 | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 196 |
| XBD4.6/20-100-200A | 480 | 440 | 850 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 240 |
| XBD5.3/20-100-200 | 480 | 465 | 880 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 248 |
| XBD6.2/20-100-250B | 550 | 460 | 890 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 302 |
| XBD7.3/20-100-250A | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 303 |
| XBD8.5/20-100-250 | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 315 |
| XBD9.6/20-100-315B | 645 | 570 | 1080 | 210 | 270 | 160 | 160 | 220 | 4-ф18 | 425 |
| XBD11.4/20-100-315A | 645 | 660 | 1160 | 210 | 270 | 160 | 160 | 220 | 4-ф18 | 556 |
| XBD13.1/20-100-315 | 645 | 685 | 1235 | 210 | 270 | 160 | 160 | 220 | 4-ф18 | 687 |
| XBD13.4/20-100-350A | 680 | 690 | 1260 | 300 | 370 | 160 | 250 | 320 | 4-ф18 | 710 |
| XBD15.5/20-100-350 | 680 | 690 | 1310 | 300 | 370 | 160 | 250 | 320 | 4-ф18 | 770 |
XBD（XBD-L）立式管道消防泵法兰及外形尺寸图五
XBD（XBD-L）立式管道消防泵外形尺寸表五
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD2.1/25-100-125 | 440 | 440 | 810 | 160 | 220 | 140 | 120 | 180 | 4-ф18 | 177 |
| XBD2.9/25-100-160A | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 185 |
| XBD3.3/25-100-160 | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 196 |
| XBD4.4/25-100-200A | 480 | 440 | 850 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 240 |
| XBD5.1/25-100-200 | 480 | 465 | 880 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 248 |
| XBD5.9/25-100-250B | 550 | 460 | 890 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 302 |
| XBD7.1/25-100-250A | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 303 |
| XBD8.2/25-100-250 | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 315 |
| XBD9.2/25-100-315B | 645 | 570 | 1080 | 210 | 270 | 160 | 160 | 220 | 4-ф18 | 425 |
| XBD11.1/25-100-315A | 645 | 660 | 1160 | 210 | 270 | 160 | 160 | 220 | 4-ф22 | 556 |
| XBD12.8/25-100-315 | 645 | 685 | 1235 | 210 | 270 | 160 | 160 | 220 | 4-ф22 | 687 |
| XBD13.2/25-100-350A | 680 | 690 | 1260 | 300 | 370 | 160 | 250 | 320 | 4-ф22 | 710 |
| XBD15.2/25-100-350 | 680 | 690 | 1310 | 300 | 370 | 160 | 250 | 320 | 4-ф22 | 770 |
XBD（XBD-L）立式管道消防泵法兰及外形尺寸图六
XBD（XBD-L）立式管道消防泵外形尺寸表六
| 型 号 | 外形及安装尺寸 | 重量Kg | ||||||||
| L | B | H | C1 | B1 | A | C2 | B2 | n-фd1 | ||
| XBD2/30-100-160B | 500 | 360 | 710 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 185 |
| XBD2.5/30-100-160A | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 185 |
| XBD3.1/30-100-160 | 500 | 440 | 850 | 160 | 220 | 150 | 120 | 180 | 4-ф18 | 196 |
| XBD4.2/30-100-200A | 480 | 440 | 850 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 240 |
| XBD4.9/30-100-200 | 480 | 465 | 880 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 248 |
| XBD5.5/30-100-250B | 550 | 460 | 890 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 302 |
| XBD6.6/30-100-250A | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 303 |
| XBD7.8/30-100-250 | 550 | 520 | 1000 | 160 | 220 | 145 | 120 | 180 | 4-ф18 | 315 |
| XBD8.7/30-100-315B | 645 | 570 | 1080 | 210 | 270 | 160 | 160 | 220 | 4-ф22 | 425 |
| XBD10.5/30-100-315A | 645 | 660 | 1160 | 210 | 270 | 160 | 160 | 220 | 4-ф22 | 556 |
| XBD12.2/30-100-315 | 645 | 685 | 1235 | 210 | 270 | 160 | 160 | 220 | 4-ф22 | 687 |
| XBD12.8/30-100-350A | 680 | 690 | 1260 | 300 | 370 | 160 | 250 | 320 | 4-ф22 | 710 |
| XBD14.8/30-100-350 | 680 | 690 | 1310 | 300 | 370 | 160 | 250 | 320 | 4-ф22 | 770 |
需要更多技术参数请直接联系我司销售人员免费索取，谢谢！
联系我们
- 全国销售热线：
+86 21 5640 2009 - 水泵客服电话：
+86 138 1691 3072 - 阀门客服电话：
+86 1381 6913 072 - 企业电子邮箱：
my1pv@1bengfa.com
企业微信
COPYRIGHT © 上海美言壹泵阀有限公司 主营：水泵、阀门
沪ICP备09010762号
