XBD-LG立式多级便拆式消防泵
- 品牌：壹泵阀
- 型号：XBD-LG
- 压力/扬程：0.36~2.02Mpa
- 工作温度：0℃～80℃
- 连接方式：法兰
- 产品名称：XBD-LG立式多级便拆式消防泵
- 通径/流量：5~20L/S
- 材质：铸铁
- 驱动方式：电动、多级
- 适用范围：消防供水、消防稳压、消防增压等
- 产品概述
- 性能参数
- 尺寸重量
XBD-LG立式多级便拆式消防泵
XBD-LG立式多级便拆式消防泵概述
XBD-LG 系列立式多级便拆式消防泵是立式、多级、分段式、便拆式、消防离心泵，是上海美言壹泵阀根据市场对消防泵的实际需要及其特殊的使用要求，严格按照国家较新颁布的GB6245-2006《消防泵性能要求和试验方法》标准而生产开发的新型消防泵产品。

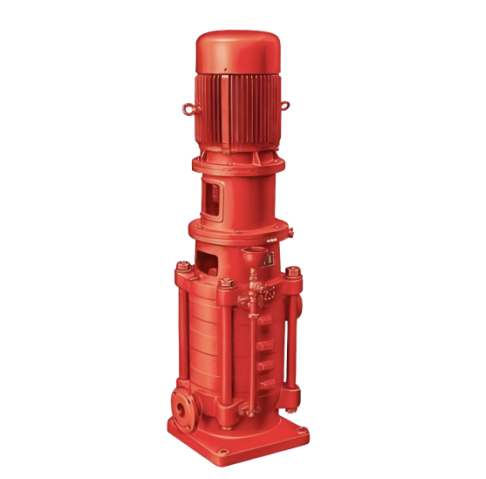

XBD-LG立式多级便拆式消防泵产品图
XBD-LG立式多级便拆式消防泵产品用途
XBD-LG 系列消防泵主要用于各企事业单位、工程建设、高层大厦等固定消防系统中的消防栓灭火系统、自动喷淋灭火系统等，可供输送100℃以下不含固体颗粒的清水及物理化学性质类似于水的介质，又可用于消防、生活生产共用给水系统及建筑、市政给排水等。
XBD-LG立式多级便拆式消防泵结构说明
XBD-LG 型消防泵由电机和泵联结而成，泵轴与电机轴用夹壳式联轴器联结，确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机，方便用户更换，整体为刚性连接，使用时无需校正。轴封采用机械密封，泵为便拆式结构方便更换机械密封。
泵旋转方向从电机端向下看为顺时针方向转动。
XBD-LG立式多级便拆式消防泵主要特点
1、泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
2、轴封采用优质硬质合金的机械密封，增强了密封的耐磨性，能有效地延长泵的使用寿命。
3、本系列消防泵采用便拆式结构，方便用户更换机械密封等易损件，安装检修方便，无需拆动管路系统。
泵进口和出口为相同口径，简化了管路的连接。
4、可根据流量和扬程的需要采用泵的串、并联运行方式。
5、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270几个不同方向以满足不同的连接场合。
6、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它消防泵类所不具有的。

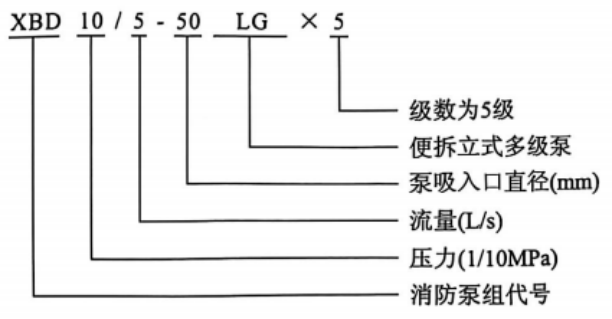

XBD-LG立式多级便拆式消防泵型号意义

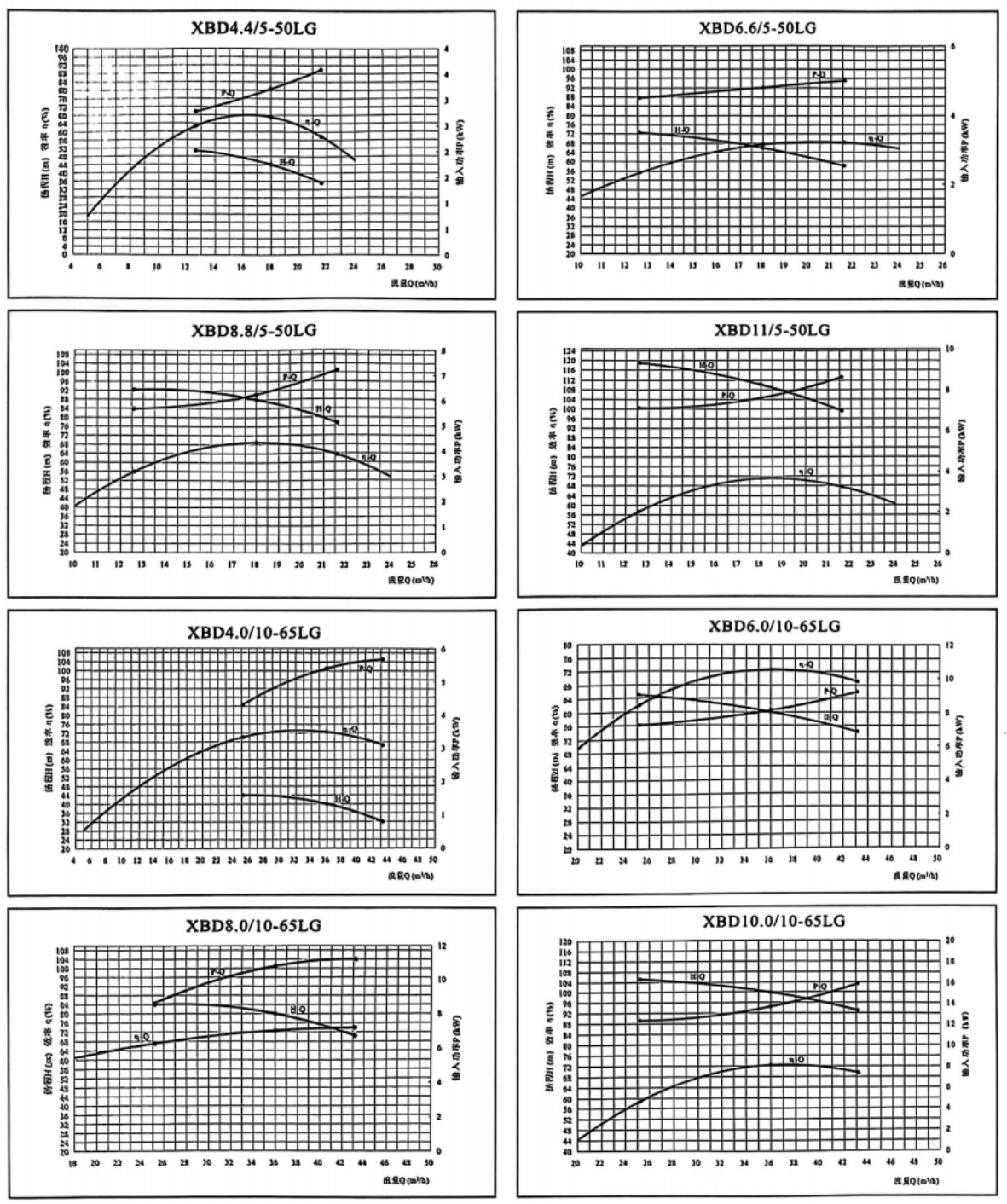

XBD-LG立式多级便拆式消防泵性能曲线图
XBD-LG立式多级便拆式消防泵性能曲线图2
XBD-LG立式多级便拆式消防泵型号及技术参数表
| 型 号 | 级数 | 流 量 | 出口压力(MPa) | 转速 (r/min) | 功率(kW) | 效 率(%) | 必需汽蚀余量(m) | 外形尺寸 | |||
| L/s | m³/h | 轴功率 | 电机功率 | H | H₂ | ||||||
| XBD3.8/5-50LG | 2 | 5 | 18 | 0.38 | 2900 | 2.78 | 5.5 | 67 | 3.2 | 885 | 220 |
| XBD4.0/5-50LG | 0.40 | 3.00 | |||||||||
| XBD4.2/5-50LG | 0.42 | 3.22 | |||||||||
| XBD4.4/5-50LG | 0.44 | 3.44 | |||||||||
| XBD6.0/5-50LG | 3 | 5 | 18 | 0.60 | 2900 | 4.39 | 7.5 | 67 | 3.2 | 950 | 285 |
| XBD6.3/5-50LG | 0.63 | 4.61 | |||||||||
| XBD6.6/5-50LG | 0.66 | 4.83 | |||||||||
| XBD6.9/5-50LG | 0.69 | 5.05 | |||||||||
| XBD8.2/5-50LG | 4 | 5 | 18 | 0.82 | 2900 | 6.00 | 11 | 67 | 3.2 | 1145 | 350 |
| XBD8.5/5-50LG | 0.85 | 6.22 | |||||||||
| XBD8.8/5-50LG | 0.88 | 6.44 | |||||||||
| XBD9.0/5-50LG | 0.90 | 6.66 | |||||||||
| XBD10.4/5-50LG | 5 | 5 | 18 | 1.04 | 2900 | 7.61 | 11 | 67 | 3.2 | 1210 | 415 |
| XBD10.8/5-50LG | 1.08 | 7.83 | |||||||||
| XBD11.0/5-50LG | 1.10 | 8.05 | |||||||||
| XBD11.3/5-50LG | 1.13 | 8.27 | |||||||||
| XBD12.6/5-50LG | 6 | 5 | 18 | 1.26 | 2900 | 9.22 | 15 | 67 | 3.2 | 1275 | 480 |
| XBD13.0/5-50LG | 1.30 | 9.44 | |||||||||
| XBD13.2/5-50LG | 1.32 | 9.66 | |||||||||
| XBD13.5/5-50LG | 1.35 | 9.88 | |||||||||
| XBD14.8/5-50LG | 7 | 5 | 18 | 1.48 | 2900 | 10.83 | 15 | 67 | 3.2 | 1340 | 545 |
| XBD15.0/5-50LG | 1.50 | 11.05 | |||||||||
| XBD15.4/5-50LG | 1.67 | 11.27 | |||||||||
| XBD15.6/5-50LG | 1.56 | 11.49 | |||||||||
| XBD17.0/5-50LG | 8 | 5 | 18 | 1.70 | 2900 | 12.11 | 18.5 | 67 | 3.2 | 1450 | 610 |
| XBD17.2/5-50LG | 1.73 | 12.66 | |||||||||
| XBD17.6/5-50LG | 1.76 | 12.88 | |||||||||
| XBD17.8/5-50LG | 1.78 | 13.10 | |||||||||
| XBD19.2/5-50LG | 9 | 5 | 18 | 1.92 | 2900 | 14.05 | 22 | 67 | 3.2 | 1535 | 675 |
| XBD19.5/5-50LG | 1.95 | 14.27 | |||||||||
| XBD19.8/5-50LG | 1.98 | 14.49 | |||||||||
| XBD20.0/5-50LG | 2.00 | 14.71 | |||||||||
| XBD21.4/5-50LG | 10 | 5 | 18 | 2.14 | 2900 | 15.66 | 30 | 67 | 3.2 | 1705 | 740 |
| XBD21.8/5-50LG | 2.18 | 15.88 | |||||||||
| XBD22.0/5-50LG | 2.20 | 16.10 | |||||||||
| XBD22.2/5-50LG | 2.22 | 16.32 | |||||||||
| XBD3.6/10-65LG | 2 | 10 | 36 | 0.36 | 2900 . | 4.90 | 7.5 | 72 | 3.4 | 914 | 249 |
| XBD3.8/10-65LG | 0.38 | 5.17 | |||||||||
| XBD4.0/10-65LG | 0.40 | 5.45. | |||||||||
| XBD4.2/10-65LG | 0.42 | 5.72 | |||||||||
| XBD5.6/10-65LG | 3 | 10 | 36 | 0.56 | 2900 | 7.63 | 11 | 72 | 3.4 | 1109 | 314 |
| XBD5.8/10-65LG | 0.58 | 7.90 | |||||||||
| XBD6.0/10-65LG | 0.60 | 8.17 | |||||||||
| XBD6.2/10-65LG | 0.62 | 8.44 | |||||||||
| XBD7.6/10-65LG | 4 | 10 | 36 | 0.76 | 2900 | 10.35 | 15 | 72 | 3.4 | 1174 | 379 |
| XBD7.8/10-65LG | 0.78 | 10.62 | |||||||||
| XBD8.0/10-65LG | 0.80 | 10.89 | |||||||||
| XBD82/10-65LG | 0.82 | 11.17 | |||||||||
XBD-LG立式多级便拆式消防泵型号及技术参数表2
| 型 号 | 级 数 | 流 量 | 出口压力 (MPa) | 转 速 (r/min) | 功 率(kW) | 效 率 (%) | 必需汽蚀余量(m) | 外形尺寸 | |||
| L/s | m³/h | 轴功率 | 电机功率 | H | H₂ | ||||||
| XBD9.6/10-65LG | 5 | 10 | 36 | 0.96 | 2900 | 13.07 | 18.5 | 72 | 3.4 | 1284 | 444 |
| XBD9.8/10-65LG | 0.98 | 13.34 | |||||||||
| XBD10.0/10-65LG | 1.00 | 13.62 | |||||||||
| XBD10.2/10-65LG | 1.02 | 13.89 | |||||||||
| XBD11.6/10-65LG | 6 | 10 | 36 | 1.16 | 2900 | 15.80 | 22 | 72 | 3.4 | 1369 | 509 |
| XBD11.8/10-65LG | 1.18 | 16.07 | |||||||||
| XBD12.0/10-65LG | 1.20 | 16.34 | |||||||||
| XBD12.2/10-65LG | 1.22 | 16.61 | |||||||||
| XBD13.6/10-65LG | 7 | 10 | 36 | 1.36 | 2900 | 18.52 | 22 | 72 | 3.4 | 1434 | 574 |
| XBD13.8/10-65LG | 1.38 | 18.79 | |||||||||
| XBD14.0/10-65LG | 1.40 | 19.06 | |||||||||
| XBD14.2/10-65LG | 1.42 | 19.34 | |||||||||
| XBD15.6/10-65LG | 8 | 10 | 36 | 1.56 | 2900 | 21.24 | 30 | 72 | 3.4 | 1604 | 639 |
| XBD15.8/10-65LG | 1.58 | 21.51 | |||||||||
| XBD16.0/10-65LG | 1.60 | 21.79 | |||||||||
| XBD16.2/10-65LG | 1.62 | 22.06 | |||||||||
| XBD17.6/10-65LG | 9 | 10 | 36 | 1.76 | 2900 | 23.97 | 30 | 72 | 3.4 | 1669 | 704 |
| XBD17.8/10-65LG | 1.78 | 24.24 | |||||||||
| XBD18.0/10-65LG | 1.80 | 24.51 | |||||||||
| XBD18.2/10-65LG | 1.82 | 24.78 | |||||||||
| XBD19.6/10-65LG | 10 | 10 | 36 | 1.96 | 2900 | 26.69 | 37 | 72 | 3.4 | 1734 | 769 |
| XBD19.8/10-65LG | 1.98 | 26.96 | |||||||||
| XBD20.0/10-65LG | 2.00 | 27.23 | |||||||||
| XBD20.2/10-65LG | 2.02 | 27.51 | |||||||||
| XBD3.6/15-80LG | 2 | 15 | 54 | 0.36 | 2900 | 7.45 | 11 | 75 | 3.8 | 1085 | 307 |
| XBD3.8/15-80LG | 0.38 | 8.04 | |||||||||
| XBD4.0/15-80LG | 0.40 | 8.63 | |||||||||
| XBD4.2/15-80LG | 0.42 | 9.22 | |||||||||
| XBD5.6/15-80LG | 3 | 15 | 54 | 0.56 | 2900 | 11.76 | 15 | 75 | 3.8 | 1164 | 386 |
| XBD5.8/15-80LG | 0.58 | 12.35 | |||||||||
| XBD6.0/15-80LG | 0.60 | 12.94 | |||||||||
| XBD6.2/15-80LG | 0.62 | 13.53 | |||||||||
| XBD7.6/15-80LG | 4 | 15 | 54 | 0.76 | 2900 | 16.08 | 18.5 | 75 | 3.8 | 1288 | 465 |
| XBD7.8/15-80LG | 0.78 | 16.67 | |||||||||
| XBD8.0/15-80LG | 0.80 | 17.25 | |||||||||
| XBD8.2/15-80LG | 0.82 | 17.84 | |||||||||
| XBD9.6/15-80LG | 5 | 15 | 54 | 0.96 | 2900 | 20.39 | 22 | 75 | 3.8 | 1387 | 544 |
| XBD9.8/15-80LG | 0.98 | 20.98 | |||||||||
| XBD10.0/15-80LG | 1.00 | 21.57 | |||||||||
| XBD10.2/15-80LG | 1.02 | 22.16 | |||||||||
| XBD11.6/15-80LG | 6 | 15 | 54 | 1.16 | 2900 | 24.71 | 30 | 75 | 3.8 | 1571 | 623 |
| XBD11.8/15-80LG | 1.18 | 25.29 | |||||||||
| XBD12.0/15-80LG | 1.20 | 25.88 | |||||||||
| XBD12.2/15-80LG | 1.22 | 26.47 | |||||||||
| XBD13.6/15-80LG | 7 | 15 | 54 | 1.36 | 2900 | 29.02 | 30 | 75 | 3.8 | 1650 | 702 |
| XBD13.8/15-80LG | 1.38 | 29.61 | |||||||||
| XBD14.0/15-80LG | 1.40 | 30.20 | |||||||||
| XBD14.2/15-80LG | 1.42 | 30.78 | |||||||||
XBD-LG立式多级便拆式消防泵型号及技术参数表3
| 型 号 | 级 数 | 流 量 | 出口压力 (MPa) | 转速 (r/min) | 功 率(kW) | 效率 (%) | 必需汽蚀余量(m) | 外形尺寸 | |||
| L/s | m³/h | 轴功率 | 电机功率 | H | H₂ | ||||||
| XBD15.6/15-80LG | 8 | 15 | 54 | 1.56 | 2900 | 33.33 | 37 | 75 | 3.8 | 1729 | 781 |
| XBD15.8/15-80LG | 1.58 | 33.92 | |||||||||
| XBD16.0/15-80LG | 1.60 | 34.51 | |||||||||
| XBD16.2/15-80LG | 1.62 | 35.10 | |||||||||
| XBD17.6/15-80LG | 9 | 15 | 54 | 1.76 | 2900 | 37.65 | 45 | 75 | 3.8 | 1898 | 860 |
| XBD17.8/15-80LG | 1.78 | 38.24 | |||||||||
| XBD18.0/15-80LG | 1.80 | 38.82 | |||||||||
| XBD18.2/15-80LG | 1.82 | 39.41 | |||||||||
| XBD19.6/15-80LG | 10 | 15 | 54 | 1.96 | 2900 | 41.96 | 45 | 75 | 3.8 | 1977 | 939 |
| XBD19.8/15-80LG | 1.98 | 42.55 | |||||||||
| XBD20.0/15-80LG | 2.00 | 43.14 | |||||||||
| XBD20.2/15-80LG | 2.02 | 43.73 | |||||||||
| XBD3.6/20-100LG | 2 | 20 | 72 | 0.36 | 2900 | 10.21 | 15 | 73 | 3.5 | 1134 | 350 |
| XBD3.8/20-100LG | 0.38 | 11.01 | |||||||||
| XBD4.0/20-100LG | 0.40 | 11.82 | |||||||||
| XBD4.2/20-100LG | 0.42 | 12.62 | |||||||||
| XBD5.6/20-100LG | 3 | 20 | 72 | 0.56 | 2900 | 16.12 | 18.5 | 73 | 3.5 | 1272 | 443 |
| XBD5.8/20-100LG | 0.58 | 16.92 | |||||||||
| XBD6.0/20-100LG | 0.60 | 17.73 | |||||||||
| XBD6.2/20-100LG | 0.62 | 18.53 | |||||||||
| XBD7.6/20-100LG | 4 | 20 | 72 | 0.76 | 2900 | 22.03 | 30 | 73 | 3.5 | 1490 | 536 |
| XBD7.8/20-100LG | 0.78 | 22.83 | |||||||||
| XBD8.0/20-100LG | 0.80 | 23.64 | |||||||||
| XBD8.2/20-100LG | 0.82 | 24.44 | |||||||||
| XBD9.6/20-100LG | 5 | 20 | 72 | 0.96 | 2900 | 27.93 | 30 | 73 | 3.5 | 1583 | 629 |
| XBD9.8/20-100LG | 0.98 | 28.74 | |||||||||
| XBD10.0/20-100LG | 1.00 | 29.55 | |||||||||
| XBD10.2/20-100LG | 1.02 | 30.35 | |||||||||
| XBD11.6/20-100LG | 6 | 20 | 72 | 1.16 | 2900 | 33.84 | 37 | 73 | 3.5 | 1676 | 722 |
| XBD11.8/20-100LG | 1.18 | 34.65 | |||||||||
| XBD12.0/20-100LG | 1.20 | 35.46 | |||||||||
| XBD12.2/20-100LG | 1.22 | 36.26 | |||||||||
| XBD13.6/20-100LG | 7 | 20 | 72 | 1.36 | 2900 | 39.75 | 45 | 73 | 3.5 | 1859 | 815 |
| XBD13.8/20-100LG | 1.38 | 40.56 | |||||||||
| XBD14.0/20-100LG | 1.40 | 41.36 | |||||||||
| XBD14.2/20-100LG | 1.42 | 42.17 | |||||||||
| XBD15.6/20-100LG | 8 | 20 | 72 | 1.56 | 2900 | 45.66 | 55 | 73 | 3.5 | 1952 | 908 |
| XBD15.8/20-100LG | 1.58 | 46.47 | |||||||||
| XBD16.0/20-100LG | 1.60 | 47.27 | |||||||||
| XBD16.2/20-100LG | 1.62 | 48.08 | |||||||||
| XBD17.6/20-100LG | 9 | 20 | 72 | 1.76 | 2900 | 51.57 | 75 | 73 | 3.5 | 2100 | 1001 |
| XBD17.8/20-100LG | 1.78 | 52.38 | |||||||||
| XBD18.0/20-100LG | 1.80 | 53.18 | |||||||||
| XBD18.2/20-100LG | 1.82 | 53.99 | |||||||||
| XBD19.6/20-100LG | 10 | 20 | 72 | 1.96 | 2900 | 57.48 | 75 | 73 | 3.5 | 2193 | 1094 |
| XBD19.8/20-100LG | 1.98 | 58.29 | |||||||||
| XBD20.0/20-100LG | 2.00 | 59.09 | |||||||||
| XBD20.2/20-100LG | 2.02 | 59.90 | |||||||||

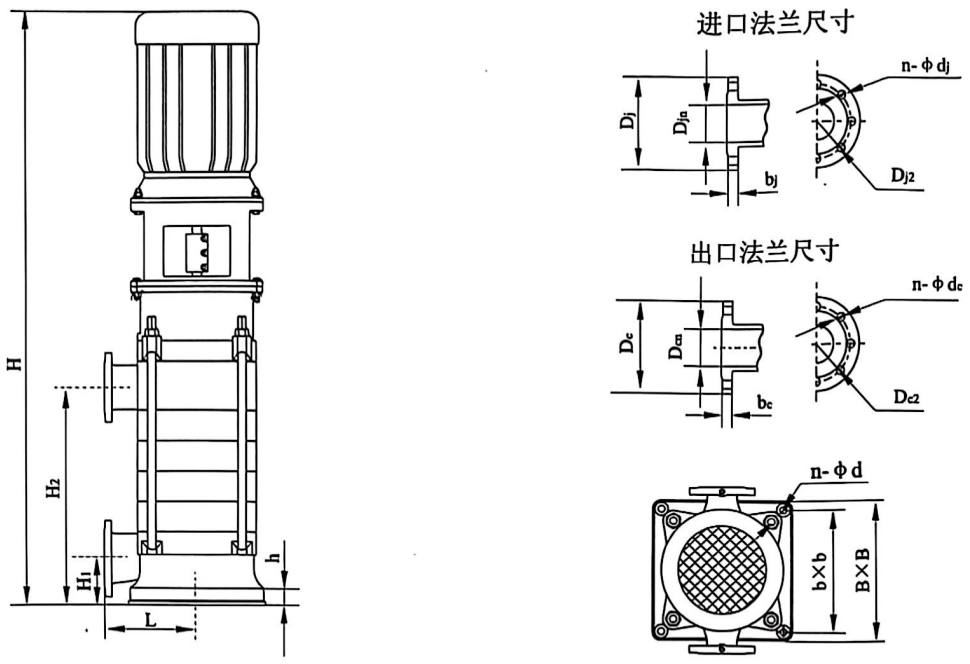

XBD-LG立式多级便拆式消防泵法兰及外形安装尺寸图
备注：泵的进出口方向有0°90°180°270°四种方向供选择
XBD-LG立式多级便拆式消防泵进出口法兰尺寸表
| 型 号 | 进 口 法 兰 ( j ) | 出 口 法 兰 ( c ) | ||||||||
| Djn | Dj | Dj2 | bj | n-中dj | Dcn | Dc | Dc2 | bc | n-φdc | |
| XBD**/**-50LG | 50 | 165 | 125 | 20 | 4-M16 | 50 | 165 | 125 | 20 | 4-φ18 |
| XBD**/**-65LG | 65 | 185 | 145 | 25 | 4-M16 | 65 | 185 | 145 | 25 | 4-φ18 |
| XBD**/**-80LG | 80 | 200 | 160 | 28 | 8-M16 | 80 | 200 | 160 | 28 | 8-φ18 |
| XBD**/**-100LG | 100 | 220 | 180 | 28 | 8-M16 | 100 | 220 | 180 | 28 | 8-φ18 |
XBD-LG立式多级便拆式消防泵外型安装尺寸表
| 型 号 | H1 | L | h | B | b | n-φd |
| XBD**/**-50LG | 80 | 180 | 20 | 300 | 248 | 4-φ23 |
| XBD**/**-65LG | 90 | 180 | 25 | 300 | 248 | 4-中23 |
| XBD**/**-80LG | 112 | 187 | 25 | 315 | 272 | 4-φ23 |
| XBD**/**-100LG | 122 | 187 | 25 | 315 | 272 | 4-φ23 |

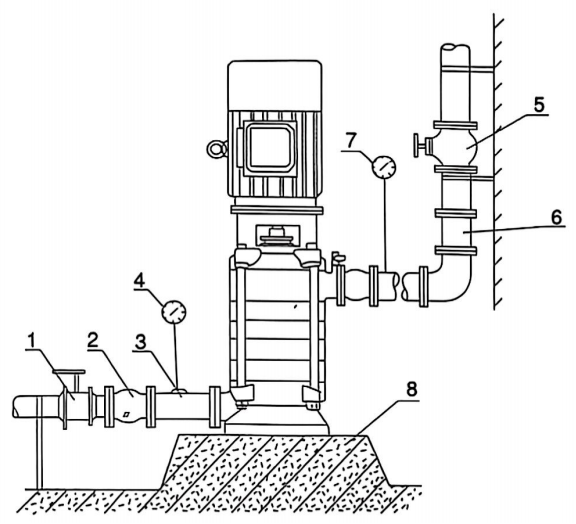

XBD-LG立式多级便拆式消防泵刚性连接示意图
| 1 | 球 阀 | 2 | 挠性接头 | 3 | 取压直管 | 4 | 真空压力表 |
| 5 | 闸 阀 | 6 | 止 回 阀 | 7 | 压 力 表 | 8 | 水泥台座 |

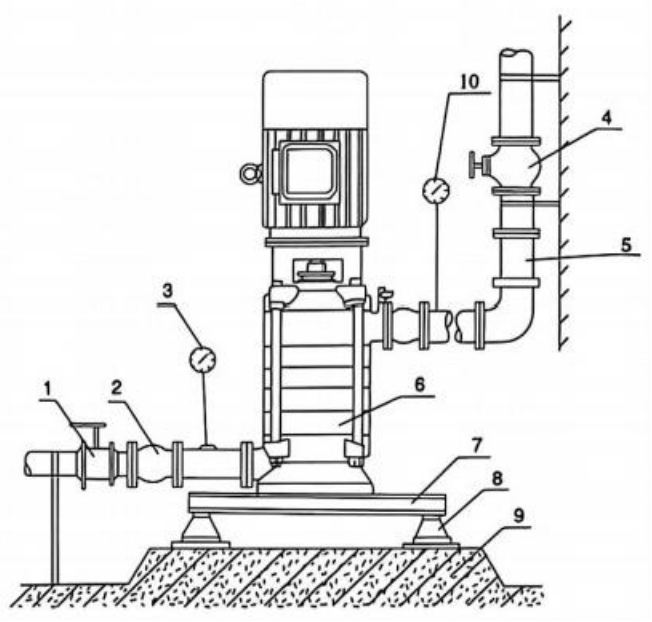

XBD-LG立式多级便拆式消防泵柔性连接示意图
| 1 | 球 阀 | 2 | 挠性接头 | 3 | 压 力 表 | 4 | 闸 阀 | 5 | 止回阀 |
| 6 | 泵 | 7 | 联 接 板 | 8 | JGD型隔振器 | 9 | 水泥台座 | 10 | 压力表 |

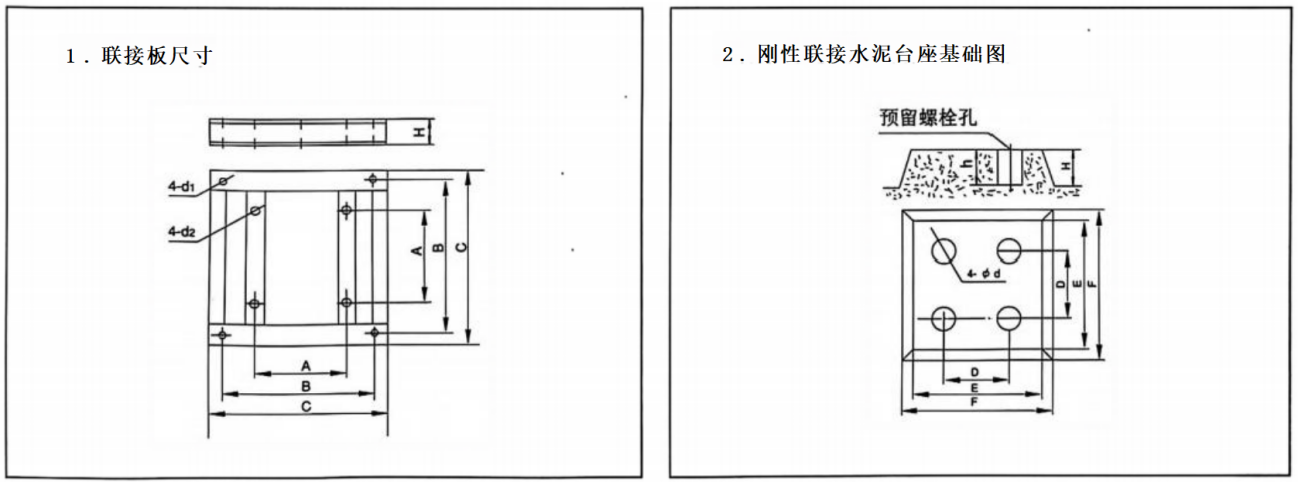

XBD-LG立式多级便拆式消防泵基础安装示意图及尺寸
| 型 号 | 联接板尺寸 | 刚性联接水泥台座基础尺寸 | ||||||||||
| A×A | B×B | C×C | H | d1 | d2 | D×D | EXE | FXF | H | d | h | |
| XBD**/**-50LG | 248 | 540 | 600 | 60 | φ18或φ22 | 中24 | 248 | 550 | 600 | 350 | 80 | 250 |
| XBD**/**-65LG | 248 | 540 | 600 | 60 | φ18或φ22 | φ24 | 248 | 550 | 600 | 350 | 80 | 250 |
| XBD**/**-80LG | 272 | 540 | 600 | 60 | 中18或φ22 | 中24 | 272 | 600 | 650 | 350 | 80 | 250 |
| XBD**/**-100LG | 272 | 540 | 600 | 60 | φ22 | 中24 | 272 | 600 | 650 | 350 | 80 | 250 |
XBD-LG立式多级便拆式消防泵安装说明
1、安装时管路重量不应承受在泵上，否则易损 坏水泵；
2、泵与电机是整体结构，出厂时已由厂家校 正，所以安装时无需调整，因此安装时十分方便；
3、安装时必须拧紧地脚螺栓，且每间隔一定时 段应对泵进行检查防止其松动，以免水泵起动时发 生剧烈振动而影响泵的性能；
4、安装水泵前应仔细检查泵流道内有无影响水 泵运行的硬质物(如石块、铁砂等),以免水泵运行时 损坏过流部件；
5、为了维修方便和使用安全，在泵的进出口管 路上安装一只调节阀及在泵进出口附近安装一只压 力表，对于高扬程泵，为防止水锤，还应在出口闸 阀前安装一只止回阀，以应付突然断电等失去动力 事故，从而确保水泵在最佳工况下运行，增长水泵 的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口 管路不应有过多弯道，同时不得有漏水、漏气现 象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能， 应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦
声或卡死现象，否则应将泵拆开检查原因。
XBD-LG立式多级便拆式消防泵起动与停车
起动前准备
1、用手拨转联轴器，叶轮应无卡磨现象，转动灵活；
2、打开进口阀门，打开排气阀使液体充满整个 泵腔，然后关闭排气嘴；
3、应先用手盘动泵几圈以使润滑水进入机械 密封端面；
4、点动电机，确定转向是否正确。
起动与运行
1、全开进口阀门，关闭吐出管路阀门；
2、 接通电源，当泵达到正常转速后，再逐 渐打开吐出管路上的阀门，并调节到所需工况；
3、 注 意 观 察 仪 表 读 数 ， 检 查 轴 封 泄 漏 情 况，正常时机械密封泄漏为3滴/分，检查电机、 轴承处温度≤75℃,如果发现异常情况，应及时 处理。
停车
1、逐渐关闭吐出管路阀门，切断电源；
2、关闭进口阀门；
3、如环境温度低于0℃,应将泵内液体放 尽，以免冻裂水泵；
4、如长期停用，应将泵拆卸清洗，包装保管。
XBD-LG立式多级便拆式消防泵维护与保养
运行中的维护与保养
1、 进水管路必须高度密封，不能漏水、 漏气；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电 流长期运行；
4、定时检查泵运行中的电机电流值，尽量 使泵在设计工况范围内运行；
5、 泵 在 运 行 中 应 有 专 人 看 管 ， 以 免 发 生 意外；
6、泵每运行500小时应对轴承进行加油；
7、泵进行长期运行后，由于机械磨损，使 机组噪声及振动增大时，应停车检查，必要时可 更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒；
2、严禁机械密封在干磨情况下工作；
3、起动前应盘动泵(电机)几圈，以免突然起 动造成机械密封断裂损坏。
XBD-LG立式多级便拆式消防泵故障原因及排除方法
| 故障现象 | 可能产生的原因 | 排除方法 |
| 1、水泵不 出水 | a、进出口阀门未打开，进出管路阻塞， 叶轮流道阻塞b、电机运行方向不对，电机缺相转速很慢 c、吸入管漏气d、泵没灌满液体，泵腔内有空气e、进口供水不足，吸程过高，底阀漏水 f、管路阻力过大，泵选型不当 | a、检查，去除阻塞物b、调整电机转向，紧固电机接线 c、拧紧各密封面，排除空气d、打开泵上盖或打开排气阀，排尽空气e、停机检查、调整(并网自来水管和带吸程 使用易出现此现象)f、减少管路弯道，重新选泵 |
| 2、水泵流 量不足 | a、先按1、原因检查b、管道、泵流道或叶轮部分阻塞，水垢沉积，阀门开度不足 c、电压偏低d、叶轮磨损 | a、先按1、排除b、去除阻塞物，重新调整阀门开度 c、稳压d、更换叶轮 |
| 3、功率过大 | a、超过额定流量使用 b、吸程过高c、泵轴承磨损 | a、调节流量，关小出口阀门 b、降低c、更换轴承 |
| 4、杂音振动 | a、管路支撑不稳 b、液体混有气体 c、产生汽蚀d、轴承损坏e、电机超载运行 | a、稳固管路b、提高吸入压力，排气c、降低真空度 d、更换轴承e、调整按5。 |
| 5、电机发热 | a、流量过大，超载运行 b、局部摩擦c、电机轴承损坏 d、电压不足 | a、关小出口阀门b、检查排除 c、更换轴承 d、稳压 |
| 6、水泵漏水 | a、机械密封磨损b、泵体有砂孔或破裂 c、密封面不平整d、安装螺栓松懈 | a、更换b、焊补或更换 c、修整d、紧固 |
- 全国销售热线：
+86 21 5640 2009 - 水泵客服电话：
+86 138 1691 3072 - 阀门客服电话：
+86 1381 6913 072 - 企业电子邮箱：
my1pv@1bengfa.com
COPYRIGHT © 上海美言壹泵阀有限公司 主营：水泵、阀门
沪ICP备09010762号
