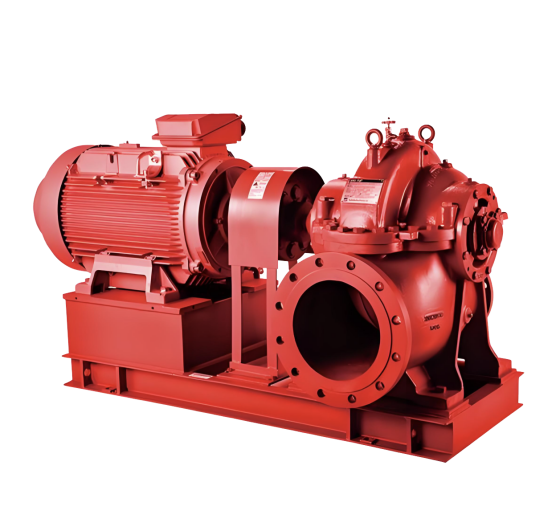

XBD-S（SH）单级双吸消防泵

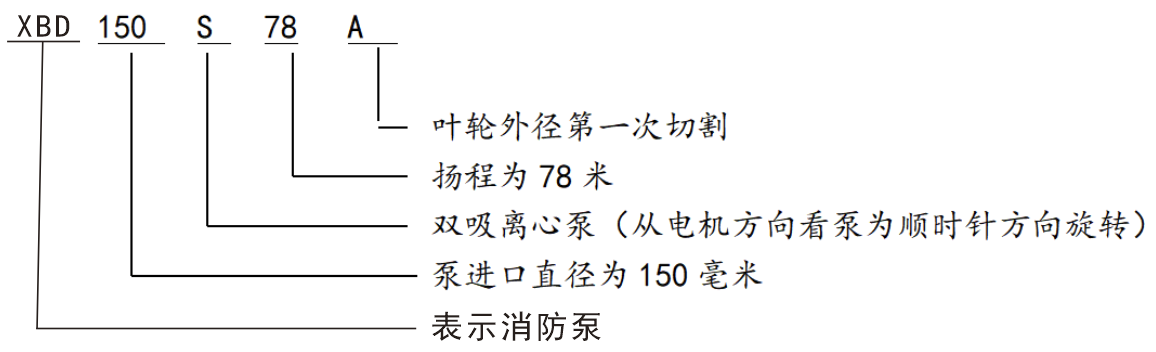

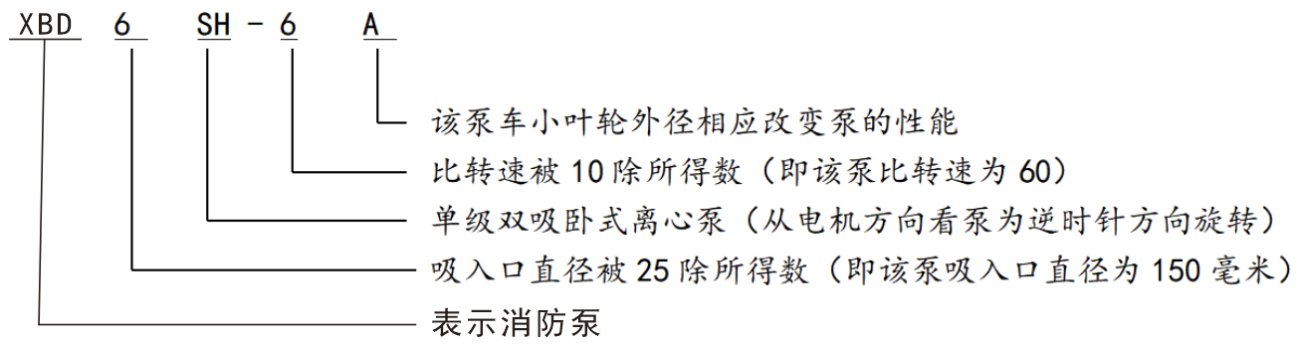

XBD-S（SH）单级双吸消防泵型号及技术性能表

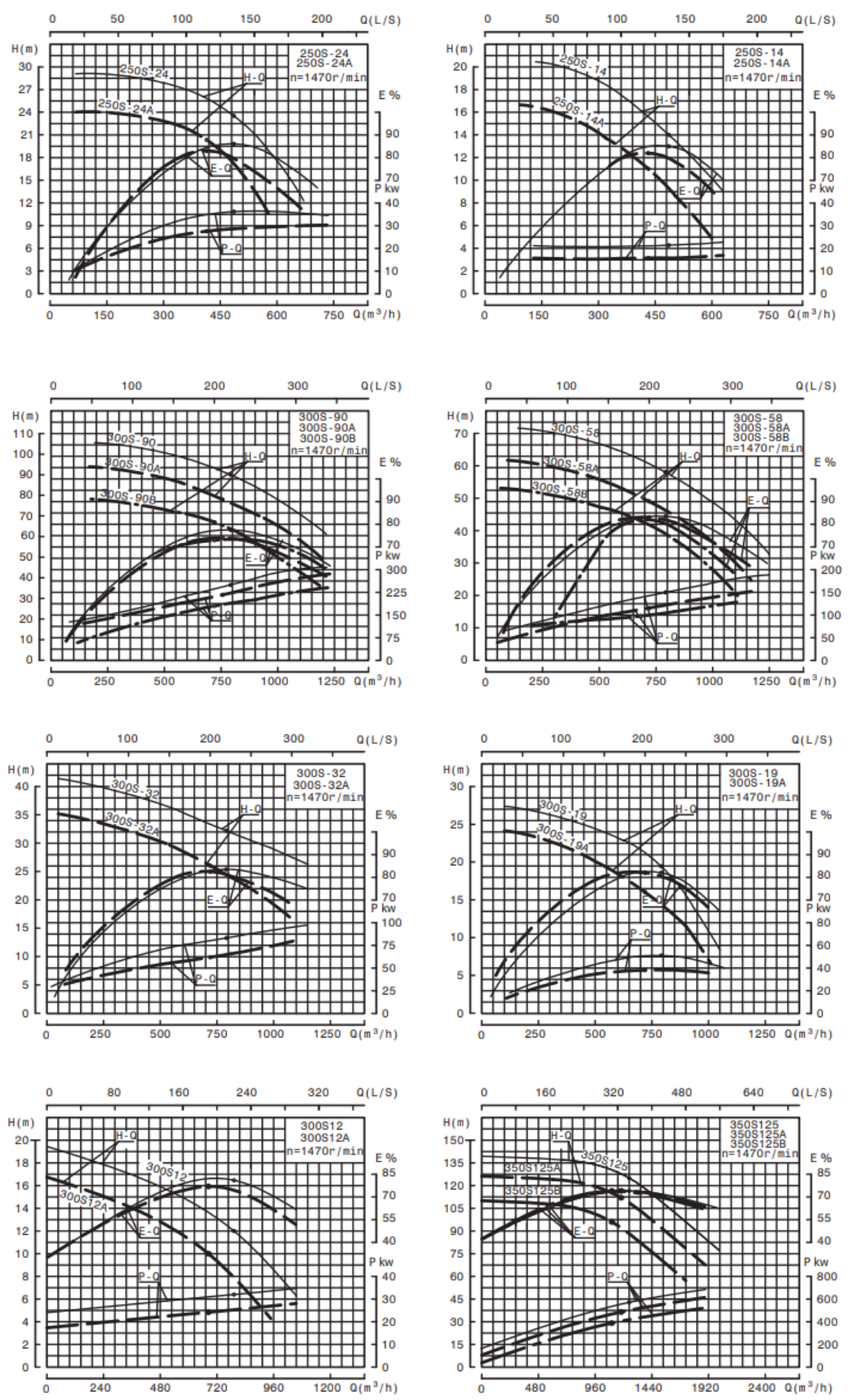

性能曲线图

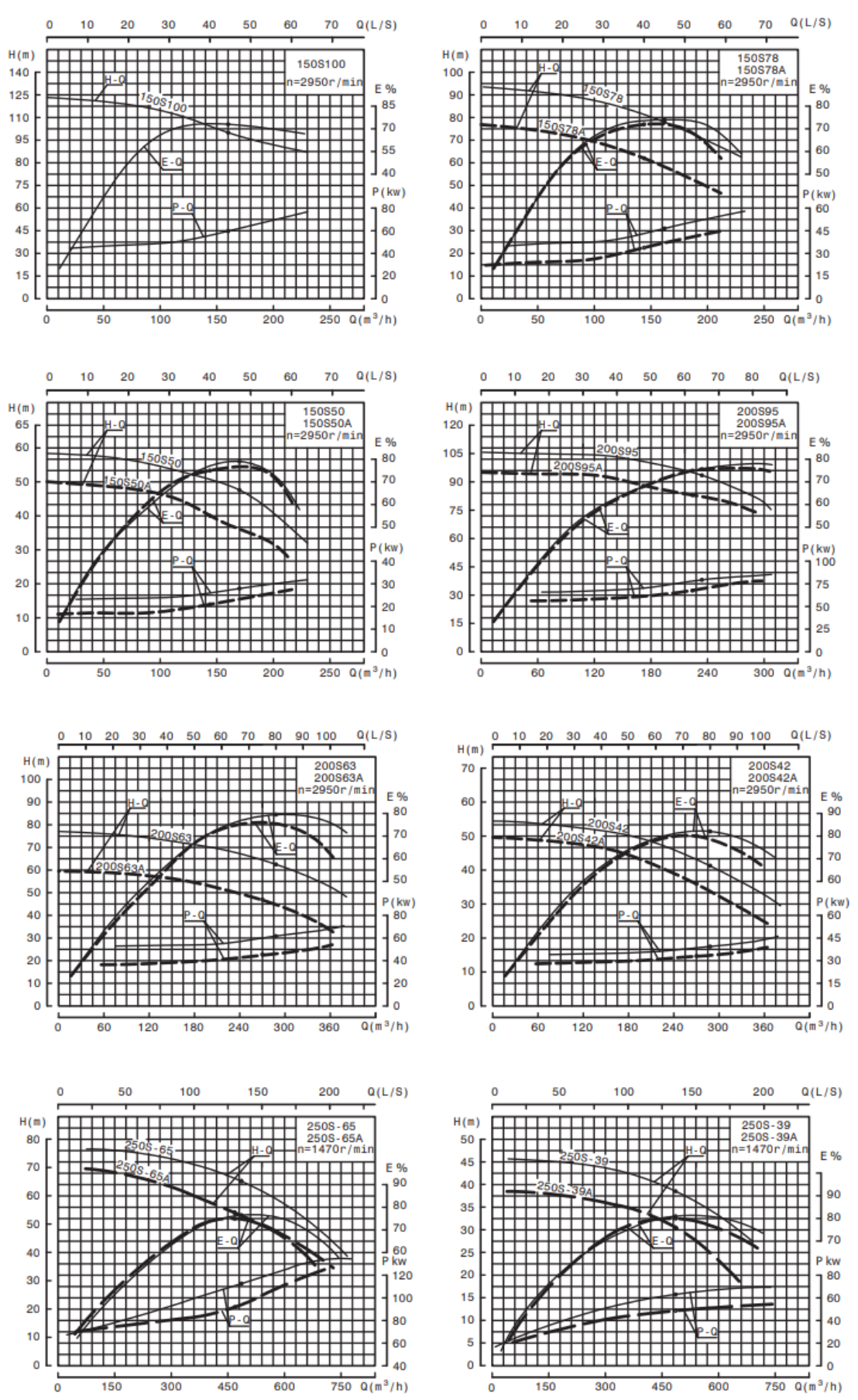

性能曲线图2

XBD-S单级双吸消防泵外形尺寸图

XBD-SH单级双吸消防泵外形尺寸图

XBD-S（SH）单级双吸消防泵外形安装尺寸表一（带底座，型号前加XBD）

外形安装尺寸表二（带底座，型号前加XBD）

XBD-S（SH）单级双吸消防泵安装

1、检查水泵和电动机应无损坏。

2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合机组的安装尺寸。

3、安装顺序：

①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。

②在基础与泵地脚之间灌注混凝土。

③待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。

④校正电动机轴与泵轴的同心度。使两轴成一直线，在两轴外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后在分别校正一遍，仍应符合上述要求）。

⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。

4、进出水管路应另设支架支撑，不得借泵体支承。

5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。

6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀，也可采用真空引水的方法。

7、水泵与出水管路之间一般需装闸阀和止回阀（扬程小于20m的可不用），止回阀装在闸阀后面。

以上所述的安装方法是指不配带公共底座的水泵机组。

安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。

XBD-S（SH）单级双吸消防泵起动、停止和运行

1、起动与停止：

①起动前，转动泵的转子，应该轻滑均匀。

②关闭出水闸阀，向泵内注水（如无底阀则采用真空泵抽空引水），要保证崩内满水，无空气窝存。

③如果泵上装有真空表或压力表，要关闭其与泵相联接的旋塞再起动电机，待转速正常后再打开；然后逐渐打开出水闸阀，如流量过大，可适当地关小闸阀进行调节；反之流量过小时，将闸阀开大。

④均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

⑤当停止水泵运转时，要关闭真空表及压力表的旋塞和出水管路上的闸阀，然后关闭电动机电源，如所处环境温度较低时，则应将泵体下端的四方螺塞打开，放掉余水，以免泵体动裂。

⑥长期停止使用时，应拆开水泵将零件上的水擦干，在加工表面涂上防锈油保管好。

2、运转：

①水泵轴承最高温度点超过75℃。

②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3～1/2为宜。

③填料磨损时可适当压紧填料压盖，若磨损过多应加以更换。

④定期检查联轴器部件，注意电机轴承温升。

⑤运转过程中，如发现噪声或其他不正常声响时，应立即停车，检查其原因，加以消除。

⑥不得任意提高水泵的转速，但可以降低转速使用，如本型泵额定转速为n，流量为Q，扬程为H，轴功率为N，降低转速为n1，降速后流量，扬程，轴功率分别为Q1、H1、和N1，其相互关系，可用下列公式进行换算。

Q1＝（n1/n）Q        H1＝（n1/n）2H      N1＝（n1/n）3N

XBD-S（SH）单级双吸消防泵装配与拆卸

1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位置到双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上填料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可，拆卸可按上述装配顺序相反进行。
