XBD-W卧式管道消防泵

品牌：壹泵阀
型号：XBD-W
压力/扬程：0.26~0.82Mpa
工作温度：0℃～80℃
连接方式：法兰、管道式

产品名称：XBD-W卧式管道消防泵
通径/流量：5~200L/S
材质：铸铁、铜叶轮、不锈钢轴
驱动方式：电动
适用范围：消防供水、消防稳压、消防增压等

产品概述
性能参数
尺寸重量

XBD-W卧式管道消防泵

XBD-W卧式管道消防泵概述

XBD-W系列卧式管道消防泵是单级、单吸、卧式、管道离心泵，是上海美言壹泵阀根据国内建筑消防用泵的市场需求和使用特点于九十年代自行开发研制的新产品。该产品完全符合和满足国家标准GB6245-1998《消防泵性能要求和试验方法》的要求，产品经国家消防装备监督检测中心测试，产品达到国内领先水平。

该系列泵采用先进的设计技术，具有高可靠性（不存在较长时间停用后启动咬死的故障），效率高、低噪音、低振动，运转寿命长、安装形式灵活多样和检修方便等特点。该系列泵性能范围广；流量—扬程曲线平坦，可避免系统过载；压力分档密，利于选泵和节约能源。

选用优质轴承和优质电机，使泵运行更为安全可靠。

采用耐高温型机械密封，无泄漏。

立式泵具有进出口法兰管线布置，转速高，重量轻，检修方便。

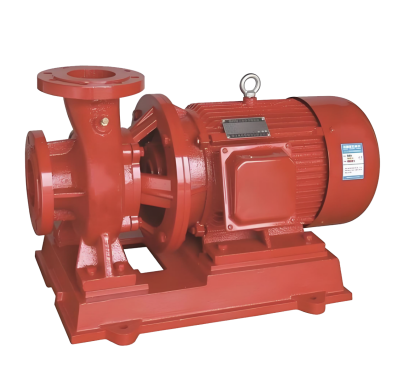

XBD-W卧式管道消防泵产品图

XBD-W卧式管道消防泵应用范围

可供输送常温清水或物理化学性质类似于清水的液体，以及轻腐蚀性液体之用。适用于各种场合的消防泵给水（消水栓灭火系统、自动喷淋灭火系统和水喷雾灭火系统等），如住宅、宾馆、办公大楼、商业大楼、工厂、医院等。

XBD系列泵性能参数在满足消防工况的前提下，兼顾生活（生产）给水的工况。该产品既可用于独立消防给水系统，又可用于消防，生活（生产）共用给水系统，还可用于建筑、市政、工矿给排水及锅炉给水等场合。环境温度不大于40℃，相对湿度小于95%。

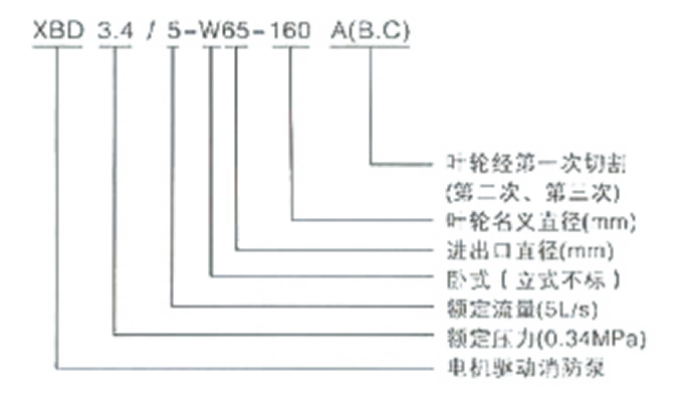

XBD-W卧式管道消防泵型号意义

电动机

Y2系列封闭自扇风冷鼠笼型，三相异步电机

电压	380V
频率	50Hz
防护等级	1P54
绝缘等级	F级
安装形式	V1、B35
特殊电机按需要供货。

XBD-W卧式管道消防泵零部件材料表

零件名称	材料	标准
泵体	铸铁 HT200	GB9439-88
泵体	球铁 QT400-18	GB1348-88
泵盖	铸铁 HT200	GB9439-88
泵盖	球铁 QT400-18	GB1348-88
叶轮	铜合金 ZCuSn10Zn2	GB1176-88
轴	不锈钢 2Cr13	GB3077-88
轴封	填料柔性石墨
轴封	机械密封橡胶波纹管	博格曼 DIN24960

XBD-W卧式管道消防泵结构说明

·机泵同轴，运行平稳，噪音低、振动小；

·采用硬质合金机械密封，运行寿命长，无泄漏，保证环境整洁；

·进出口径相同，立式泵中心高度一致，安装方便；

·泵体底部设有底脚和螺栓孔，任意硬性联接或柔性联接；

·设置放气螺塞，安全排净泵内空气，确保泵的正常启动。

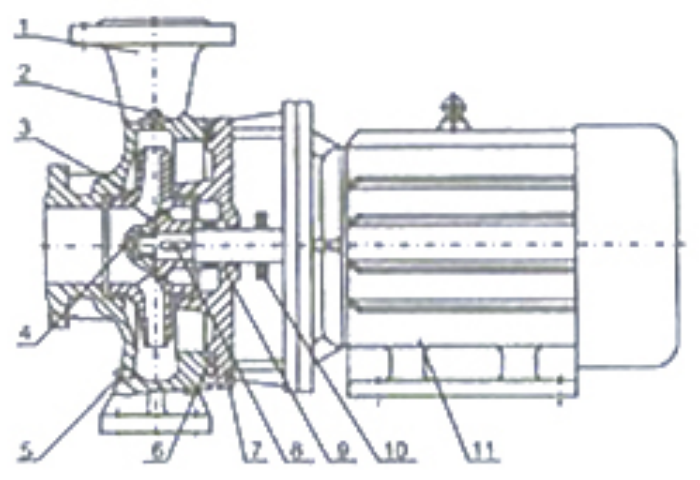

XBD-W卧式管道消防泵结构图及零部件名称

1、泵体 2、去压塞 3、叶轮 4、叶轮螺帽 5、放水塞 6、密封圈 7、泵盖 8、平垫 9、机械密封 10挡水圈 11、电动机

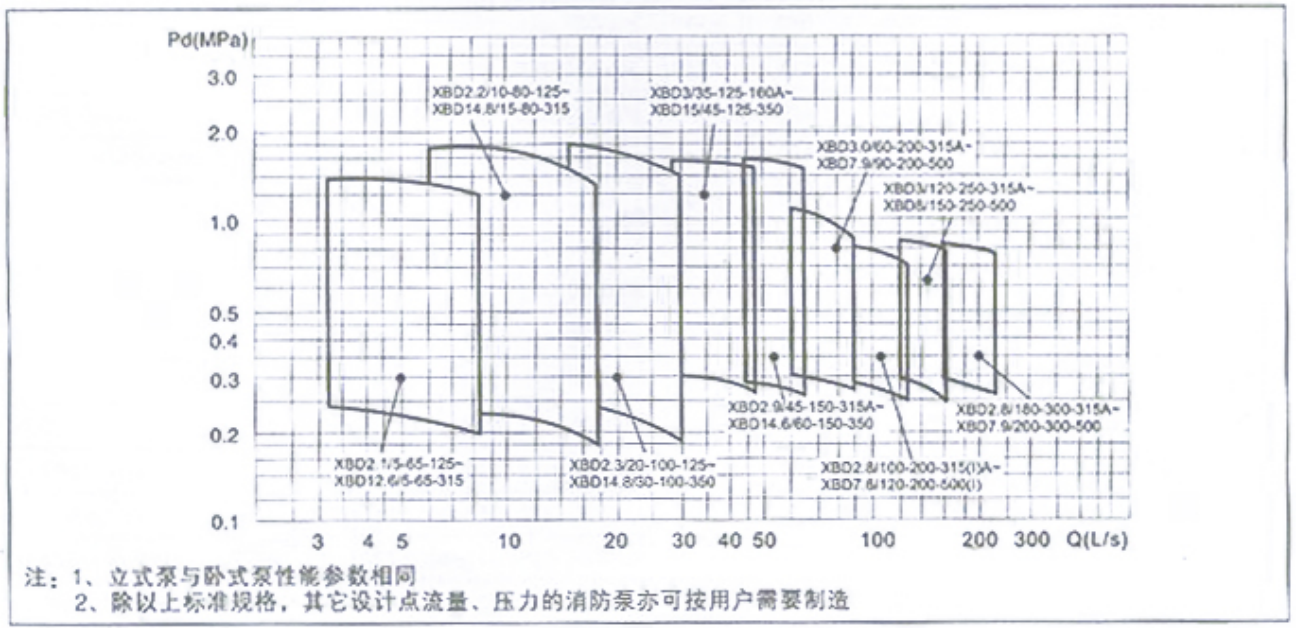

XBD-W卧式管道消防泵型谱图

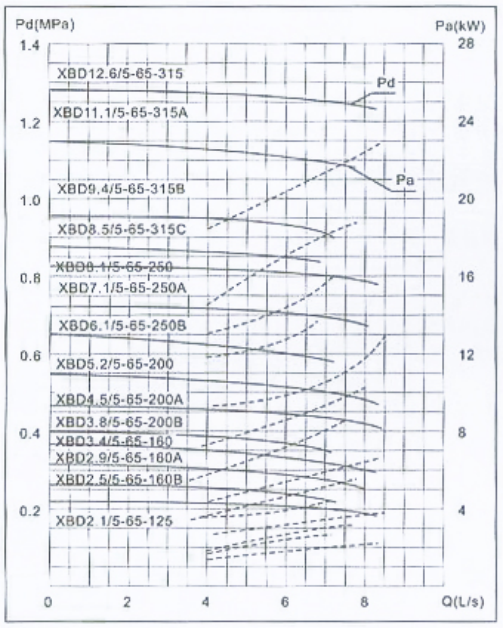

XBD-W卧式管道消防泵性能曲线图

XBD-W卧式管道消防泵型号及技术参数表

型号	配用功率P（KW）	流量Q（L/S）	压力Pd（Mpa）	转速n(r/min)	效率η（%）	必需气蚀余量r（m）
XBD2.1/5-W65-125	3	5	0.21	2950	64	2.5
XBD2.5/5-W65-160B	3	5	0.25	2950	58	2.5
XBD2.9/5-W65-160A	4	5	0.29	2950	62	2.5
XBD3.4/5-W65-160	4	5	0.34	2950	61	2.5
XBD3.8/5-W65-200B	5.5	5	0.38	2950	55	2.5
XBD4.5/5-W65-200A	7.5	5	0.45	2950	57	2.5
XBD5.2/5-W65-200	7.5	5	0.52	2950	56	2.5
XBD6.1/5-W65-250B	11	5	0.61	2950	49	2.5
XBD7.1/5-W65-250A	11	5	0.71	2950	50	2.5
XBD8.1/5-W65-250	15	5	0.81	2950	52	2.5
XBD8.5/5-W65-315C	15	5	0.85	2950	38	2.5
XBD9.4/5-W65-315B	18.5	5	0.94	2950	38	2.5
XBD11.1/5-W65-315A	22	5	1.11	2950	40	2.5
XBD12.6/5-W65-315	30	5	1.26	2950	40	2.5

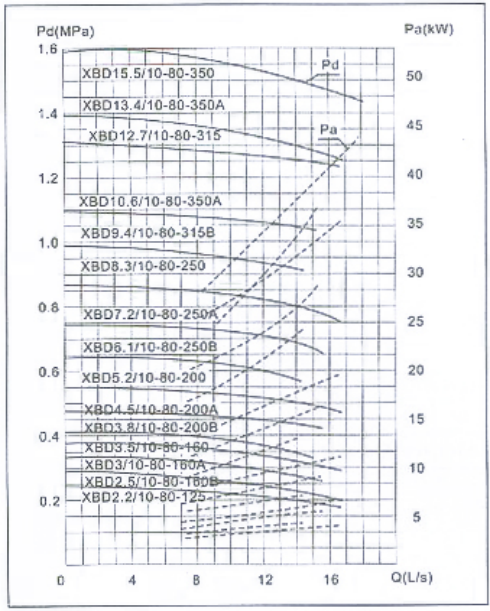

XBD-W卧式管道消防泵性能曲线图二

XBD-W卧式管道消防泵型号及技术参数表二

型号	配用功率P（KW）	流量Q（L/S）	压力Pd（Mpa）	转速n(r/min)	效率η（%）	必需气蚀余量r（m）
XBD2.2/10-W80-125	5.5	10	0.22	2950	73	3
XBD2.2/10-W80-160B	5.5	10	0.25	2950	70	3
XBD3/10-W80-160A	7.5	10	0.3	2950	70	3
XBD3.5/10-W80-160	7.5	10	0.35	2950	72	3
XBD3.5/10-W80-200B	7.5	10	0.38	2950	66	3
XBD4.5/10-W80-200A	11	10	0.45	2950	68	3
XBD5.2/10-W80-200	15	10	0.52	2950	68	3
XBD6.1/10-W80-250B	15	10	0.61	2950	60	3
XBD7.2/10-W80-250A	18.5	10	0.72	2950	60	3
XBD8.3/10-W80-250	22	10	0.83	2950	62	3
XBD9.4/10-W80-315B	30	10	0.94	2950	52	3
XBD10.6/10-W80-315A	30	10	1.06	2950	53	3
XBD12.7-10-W80-315	37	10	1.27	2950	54	3
XBD13.4/10-W80-350A	45	10	1.34	2950	53	3
XBD15.5/10-W80-350	55	10	1.55	2950	55	3

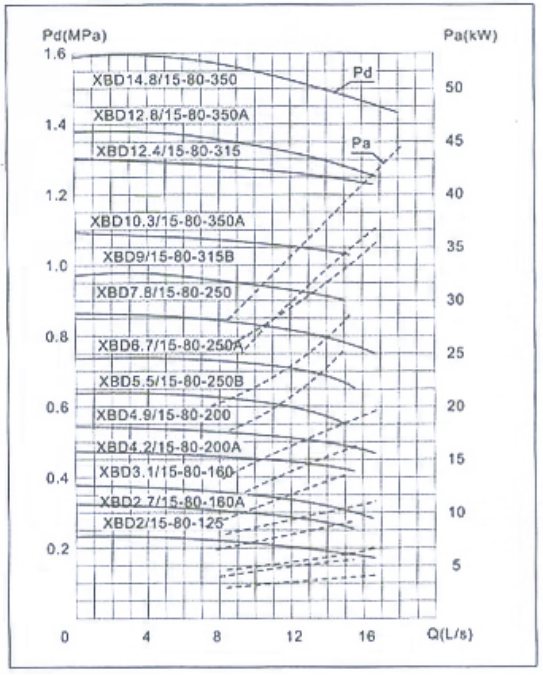

XBD-W卧式管道消防泵性能曲线图三

XBD-W卧式管道消防泵型号及技术参数表三

型号	配用功率P（KW）	流量Q（L/S）	压力Pd（Mpa）	转速n(r/min)	效率η（%）	必需气蚀余量r（m）
XBD2/15-W80-125	5.5	15	0.2	2950	73	3
XBD2.7/15-W80-160A	7.5	15	0.27	2950	70	3
XBD3.1/15-W80-160	7.5	15	0.31	2950	72	3
XBD4.2/15-W80-200A	11	15	0.42	2950	68	3
XBD4.9/15-W80-200	15	15	0.49	2950	68	3
XBD5.5/15-W80-250B	15	15	0.55	2950	60	3
XBD6.7/15-W80-250A	18.5	15	0.67	2950	61	3
XBD7.8/15-W80-250	22	15	0.78	2950	62	3
XBD9/15-W80-315B	30	15	0.8	2950	52	3
XBD10.3/15-W80-315A	30	15	1.03	2950	53	3
XBD12.4/15-W80-315	37	15	1.24	2950	54	3
XBD12.8/15-W80-350A	45	15	1.28	2950	53	3
XBD14.8/15-W80-350	55	15	1.48	2950	55	3

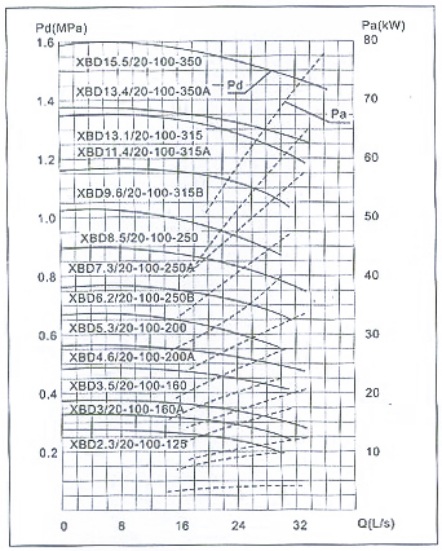

XBD-W卧式管道消防泵性能曲线图四

XBD-W卧式管道消防泵型号及技术参数表四

型号	配用功率P（KW）	流量Q（L/S）	压力Pd（Mpa）	转速n(r/min)	效率η（%）	必需气蚀余量r（m）
XBD2.3/20-W100-125	11	20	0.23	2950	76	4.5
XBD3/20-W100-160A	11	20	0.3	2950	76	4.5
XBD3.5/20-W100-160	15	20	0.35	2950	78	4.5
XBD4.6/20-W100-200A	18.5	20	0.46	2950	73	4
XBD5.3/20-W100-200	22	20	0.53	2950	74	4
XBD6.2/20-W100-250B	30	20	0.62	2950	70	4
XBD7.3/20-W100-250A	30	20	0.73	2950	71	4
XBD8.5/20-W100-250	37	20	0.85	2950	72	4
XBD9.6/20-W100-315B	45	20	0.96	2950	65	4
XBD11.4/20-W100-315A	5	20	1.14	2950	66	4
XBD13.1/20-W100-315	575	20	1.31	2950	66	4
XBD13.4/20-W100-350A	75	20	1.34	2950	62	4
XBD15.5/20-W100-350	90	20	1.55	2950	63	4

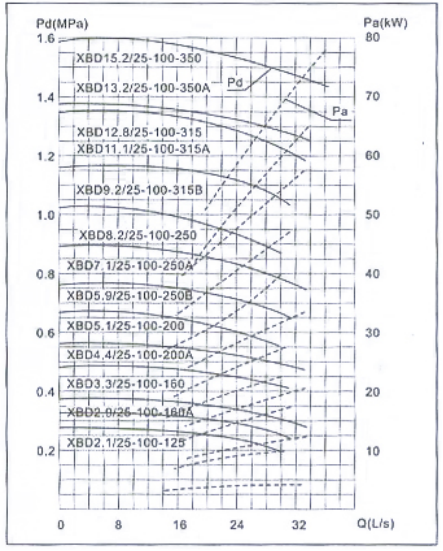

XBD-W卧式管道消防泵性能曲线图五

XBD-W卧式管道消防泵型号及技术参数表五

型号	配用功率P（KW）	流量Q（L/S）	压力Pd（Mpa）	转速n(r/min)	效率η（%）	必需气蚀余量r（m）
XBD2.1/25-W100-125	11	25	0.21	2950	76	4.5
XBD2.9/25-W100-160A	11	25	0.29	2950	76	4.5
XBD3.3/25-W100-160	15	25	0.33	2950	78	4.5
XBD4.4/25-W100-200A	18.5	25	0.44	2950	73	4
XBD5.1/25-W100-200	22	25	0.51	2950	74	4
XBD5.9/25-W100-250B	30	25	0.59	2950	70	4
XBD7.1/25-W100-250A	30	25	0.71	2950	71	4
XBD8.2/25-W100-250	37	25	0.82	2950	72	4
XBD9.2/25-W100-315B	45	25	0.92	2950	65	4
XBD11.1/25-W100-315A	55	25	1.11	2950	66	4
XBD12.8/25-W100-315	75	25	1.28	2950	66	4
XBD13.2/25-W100-350A	75	25	1.32	2950	62	4
XBD15.2/25-W100-350	90	25	1.52	2950	63	4

需要更多的技术参数请直接联系我司销售人员免费索取，谢谢！

XBD-W卧式管道消防泵法兰及外形尺寸图

XBD-W卧式管道消防泵外形尺寸表

型号	外形及安装尺寸											重量Kg
型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-фd1	重量Kg
XBD2.1/5-W65-125	550	85	310	480	379	206	80	-	200	230	4-ф14	63
XBD2.5/5-W65-160B	550	85	310	480	409	226	80	-	230	265	4-ф14	66
XBD2.9/5-W65-160A	570	85	330	500	409	226	80	-	230	260	4-ф14	80
XBD3.4/5-W65-160	570	85	330	500	409	226	80	-	230	260	4-ф14	80
XBD3.8/5-W65-200B	640	85	370	540	464	274	100	-	270	300	4-ф14	103
XBD4.5/5-W65-200A	640	85	370	540	464	274	100	-	270	300	4-ф14	112
XBD5.2/5-W65-200	640	85	370	540	464	274	100	-	270	300	4-ф14	114
XBD6.1/5-W65-250B	760	100	450	650	534	294	100	-	320	350	4-ф16	177
XBD7.1/5-W65-250A	760	100	450	650	534	294	100	-	320	350	4-ф16	177
XBD8.1/5-W65-250	790	100	450	650	534	294	100	-	320	350	4-ф16	190
XBD8.5/5-W65-315C	820	100	450	650	584	314	130	-	330	360	4-ф16	211
XBD9.4/5-W65-315B	860	100	500	700	606	336	130	-	330	365	4-ф16	233
XBD11.1/5-W65-315A	870	100	500	700	606	336	130	-	320	380	4-ф16	262
XBD12.6/5-W65-315	985	100	500	800	608	338	130	-	380	420	4-ф20	330

XBD-W卧式管道消防泵法兰及外形尺寸图二

XBD-W卧式管道消防泵外形尺寸表二

型号	外形及安装尺寸											重量Kg
型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-фd1	重量Kg
XBD2.2/10-W80-125	595	85	370	540	451	248	100	-	270	300	4-ф14	103
XBD2.2/10-W80-160B	645	85	370	540	479	274	100	-	270	300	4-ф14	102
XBD3/10-W80-160A	645	85	370	540	474	274	100	-	270	300	4-ф14	110
XBD3.5/10-W80-160	645	85	370	540	474	274	100	-	270	300	4-ф14	110
XBD3.5/10-W80-200B	650	85	370	540	494	274	100	-	270	300	4-ф14	119
XBD4.5/10-W80-200A	760	85	480	650	496	276	100	-	320	350	4-ф14	170
XBD5.2/10-W80-200	790	85	480	650	496	276	100	-	320	350	4-ф14	180
XBD6.1/10-W80-250B	815	100	450	650	534	294	100	-	320	350	4-ф14	191
XBD7.2/10-W80-250A	855	100	500	700	534	314	125	-	320	350	4-ф14	219
XBD8.3/10-W80-250	865	100	500	700	556	316	125	-	320	380	4-ф16	250
XBD9.4/10-W80-315B	980	100	610	810	658	363	125	-	370	420	4-ф16	347
XBD10.6/10-W80-315A	980	100	6106	810	658	363	125	-	370	420	4-ф16	347
XBD12.7-10-W80-315	980	100	106	810	658	363	125	-	370	420	4-ф16	368
XBD13.4/10-W80-350A	1045	100	640	840	738	408	125	20	400	450	4-ф20	441
XBD15.5/10-W80-350	1120	100	720	920	760	430	125	20	460	510	4-ф20	568

XBD-W卧式管道消防泵法兰及外形尺寸图三

XBD-W卧式管道消防泵外形尺寸表三

型号	外形及安装尺寸											重量Kg
型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-фd1	重量Kg
XBD2/15-W80-125	595	85	370	540	451	248	100	-	270	300	4-ф14	103
XBD2.7/15-W80-160A	645	85	720	540	479	274	100	-	270	300	4-ф14	110
XBD3.1/15-W80-160	645	85	720	540	474	274	100	-	270	300	4-ф14	110
XBD4.2/15-W80-200A	760	85	480	650	496	276	100	-	320	350	4-ф14	170
XBD4.9/15-W80-200	790	85	480	650	496	276	100	-	320	350	4-ф14	180
XBD5.5/15-W80-250B	815	100	450	650	534	294	125	-	320	350	4-ф14	191
XBD6.7/15-W80-250A	855	100	500	700	534	314	125	-	320	350	4-ф16	219
XBD7.8/15-W80-250	865	100	500	700	556	316	125	-	320	380	4-ф16	250
XBD9/15-W80-315B	980	100	610	810	658	363	125	-	370	420	4-ф16	347
XBD10.3/15-W80-315A	980	100	610	810	658	363	125	-	370	420	4-ф16	347
XBD12.4/15-W80-315	980	100	610	810	658	363	125	-	370	420	4-ф16	368
XBD12.8/15-W80-350A	1045	100	640	840	738	408	125	20	400	450	4-ф20	441
XBD14.8/15-W80-350	1120	100	720	920	760	430	125	20	460	510	4-ф20	568

XBD-W卧式管道消防泵法兰及外形尺寸图四

XBD-W卧式管道消防泵外形尺寸表四

型号	外形及安装尺寸											重量Kg
型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-фd1	重量Kg
XBD2.3/20-W100-125	765	100	450	650	501	276	100	-	320	350	4-ф16	182
XBD3/20-W100-160A	795	100	450	650	526	276	100	-	320	350	4-ф16	190
XBD3.5/20-W100-160	795	100	450	650	526	276	100	-	320	350	4-ф16	201
XBD4.6/20-W100-200A	835	100	500	700	559	314	100	-	320	350	4-ф16	245
XBD5.3/20-W100-200	845	100	500	700	561	316	100	-	320	380	4-ф16	253
XBD6.2/20-W100-250B	980	100	600	810	613	338	125	20	380	420	4-ф16	307
XBD7.3/20-W100-250A	980	100	600	810	613	338	125	20	380	420	4-ф16	308
XBD8.5/20-W100-250	980	100	600	810	613	338	125	20	380	420	4-ф16	320
XBD9.6/20-W100-315B	1040	100	610	840	706	381	125	20	400	455	4-ф16	441
XBD11.4/20-W100-315A	1125	100	720	920	730	405	125	20	460	510	4-ф20	573
XBD13.1/20-W100-315	1170	100	800	1010	770	445	125	20	520	575	4-ф20	703
XBD13.4/20-W100-350A	1170	100	800	1000	804	464	125	20	520	570	4-ф20	726
XBD15.5/20-W100-350	1220	100	840	1040	804	464	125	20	520	570	4-ф20	786

XBD-W卧式管道消防泵法兰及外形尺寸图五

XBD-W卧式管道消防泵外形尺寸表五

型号	外形及安装尺寸											重量Kg
型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-фd1	重量Kg
XBD2.1/25-W100-125	765	100	450	650	501	276	100	-	320	350	4-ф16	182
XBD2.9/25-W100-160A	795	100	450	650	526	276	100	-	320	350	4-ф16	190
XBD3.3/25-W100-160	795	100	450	650	526	276	100	-	320	350	4-ф16	201
XBD4.4/25-W100-200A	835	100	500	700	559	314	100	-	320	350	4-ф16	245
XBD5.1/25-W100-200	845	100	500	700	561	316	100	-	320	380	4-ф16	253
XBD5.9/25-W100-250B	980	100	600	810	613	338	125	20	380	420	4-ф16	307
XBD7.1/25-W100-250A	980	100	600	810	613	338	125	20	380	420	4-ф16	308
XBD8.2/25-W100-250	980	100	600	810	613	338	125	20	380	420	4-ф16	320
XBD9.2/25-W100-315B	1040	100	610	840	706	381	125	20	400	455	4-ф16	441
XBD11.1/25-W100-315A	1125	100	720	920	730	405	125	20	460	510	4-ф20	573
XBD12.8/25-W100-315	1170	100	800	1010	770	445	125	20	520	575	4-ф20	703
XBD13.2/25-W100-350A	1170	100	800	1000	804	464	125	20	520	570	4-ф20	726
XBD15.2/25-W100-350	1220	100	840	1040	804	464	125	20	520	570	4-ф20	786

更多尺寸请直接联系我司销售人员免费索取，谢谢！
