XBD-DL立式多级消防泵

品牌：壹泵阀
型号：XBD-DL
压力/扬程：17~230米
工作温度：0℃～80℃
连接方式：法兰

产品名称：XBD-DL立式多级消防泵
通径/流量：4~115L/S
材质：铸铁、铜叶轮、不锈钢轴
驱动方式：电动、多级
适用范围：消防供水、消防稳压、消防增压等

产品概述
性能参数

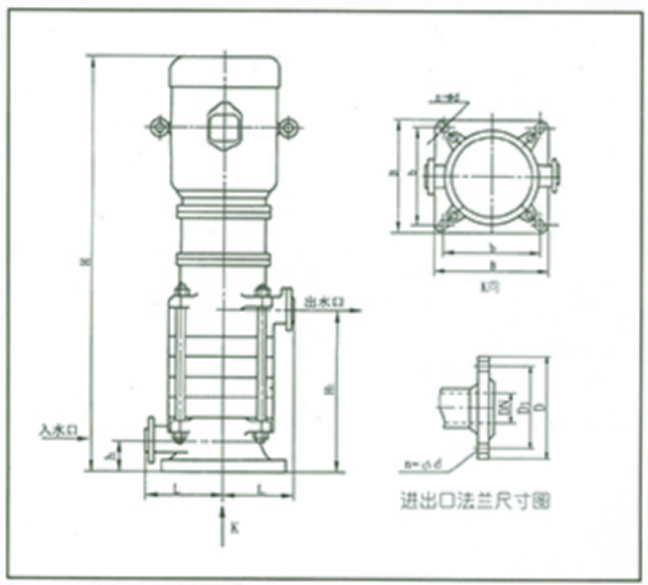

尺寸重量

XBD-DL立式多级消防泵

XBD-DL立式多级消防泵简介及特点

XBD-DL立式多级消防泵是立式、单吸、多级、分段式离心泵，是上海美言壹泵阀在原有立式多级泵基础上根据对消防泵的要求进行开发出的新一代XBD型中低消防泵组产品。XBD-DL立式多级消防泵系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用优秀的水力模型，因此该系列泵具有满足用户要求；采用立式泵结构，具有效率高、性能范围广的特点，可更好第节省占地面积的优点；采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳。其轴封有机械密封和填料密封两种形式。

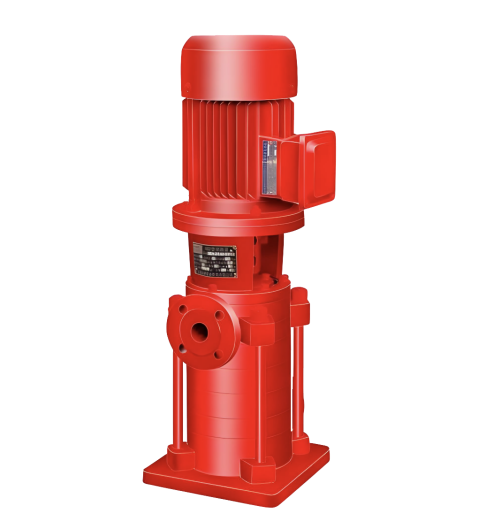

XBD-DL立式多级消防泵产品图

XBD-DL立式多级消防泵应用范围

适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。

XBD-DL立式多级消防泵性能范围

流量：5~115L/S

扬程：20~230m

功率：3~200KW

XBD-DL立式多级消防泵工作条件

1、可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0.1%

2、介质温度：-15℃~120℃。

3、最大工作压力：XBD型泵：≤2.5Mpa，即系统压力+扬程≤2.5Mpa，XBD（I）型泵：≤2.0Mpa。

4、环境温度不大于40℃，相对湿度小于95%。

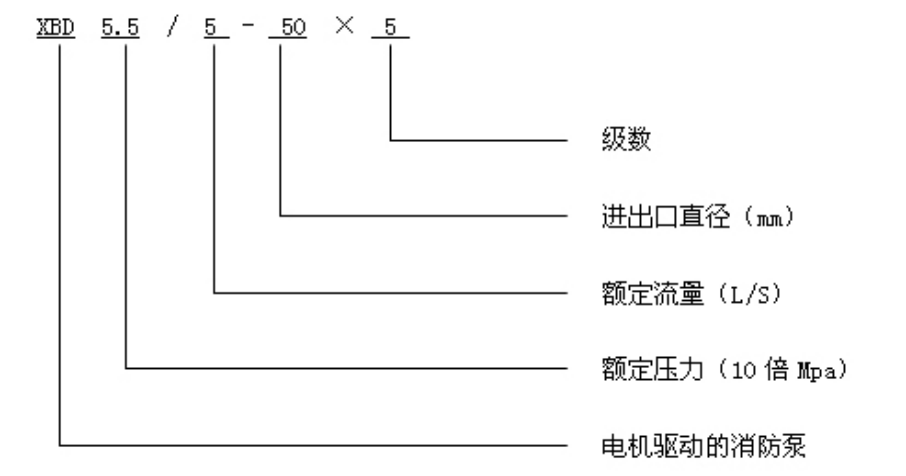

XBD-DL立式多级消防泵型号意义

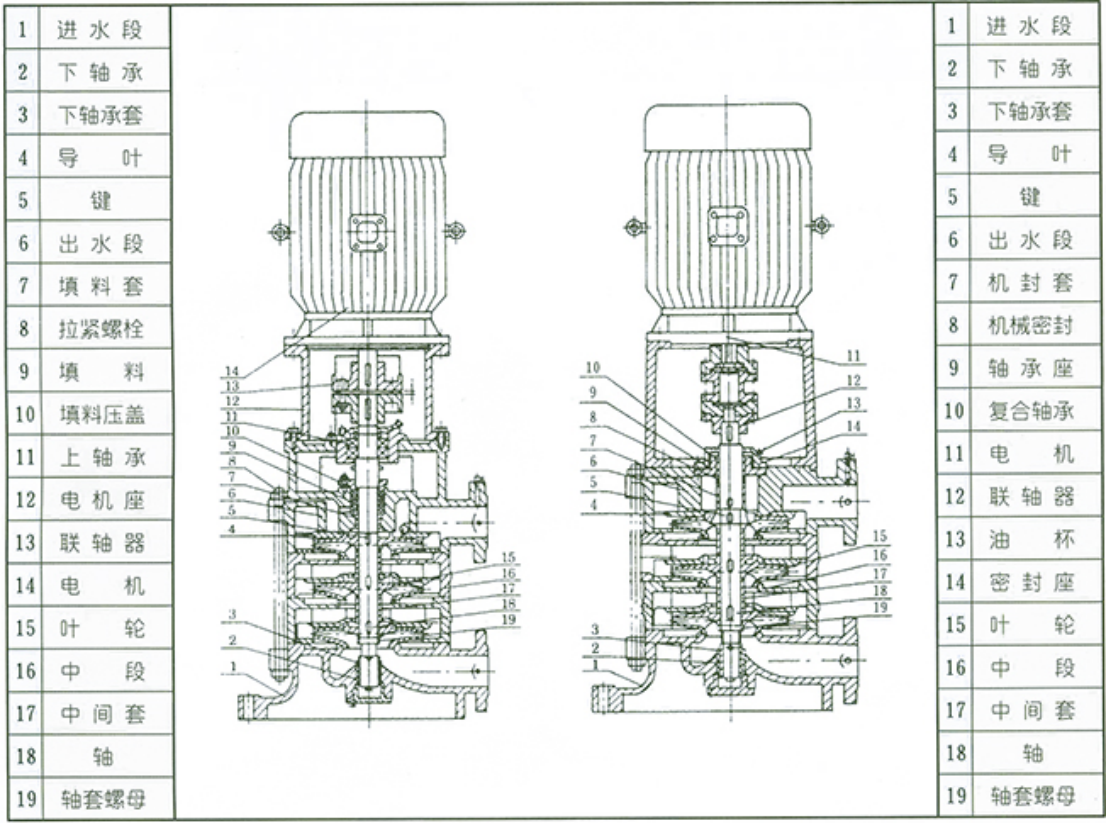

XBD-DL立式多级消防泵结构图及零部件名名称

XBD-DL立式多级消防泵结构说明

1、该泵为立式、多级、节段式结构，泵进水段、中段、出水段由拉杆螺栓拉紧固定，每一级上有一叶轮和导叶，轴向力采用水力平衡，残余轴向力由轴承承受。

2、轴封可选用填料密封或机械密封，选用机械密封时可选用便拆式结构。

3、泵由电机驱动，从电机端方向看，泵顺时针方向旋转。

4、泵进水在下方，出水在下方，进出水间相对位置可根据用户要求选择为0°、90°、180°、270°中任一进行装配，如无需要，则为180°，即泵的进出水口分列泵两侧。

5、该泵可根据用户要求配套相应的控制设备。

6、泵设有灌引水系统和排气装置。

7、叶轮可采用青铜材料，避免长期停机后叶轮与导叶间锈合。

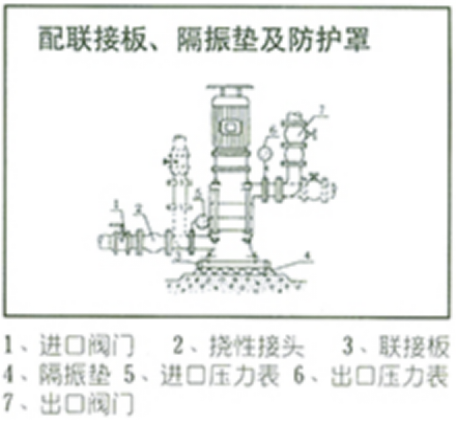

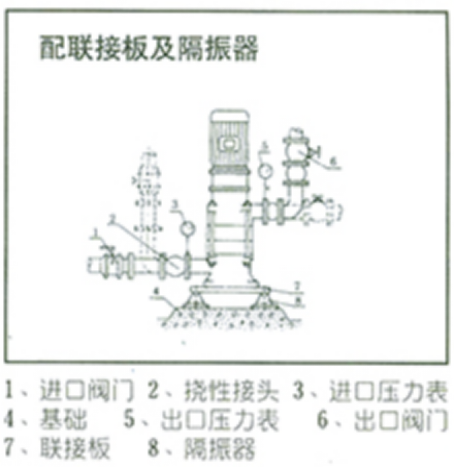

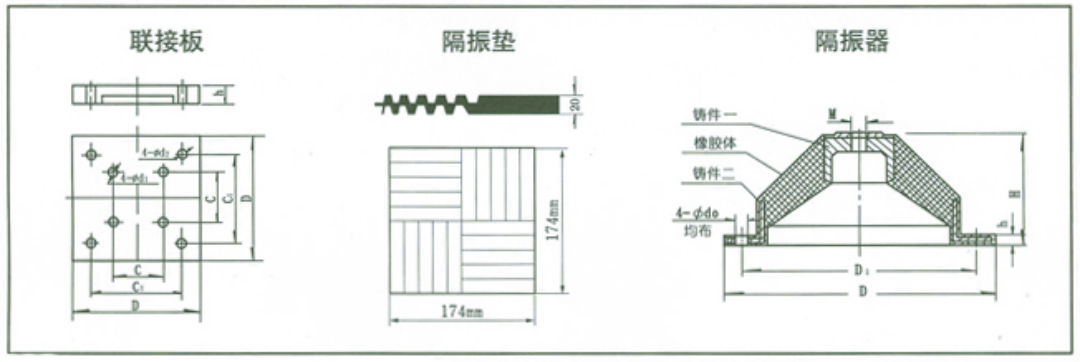

8、泵组可配套隔振器或隔振垫、联接板。

XBD-DL立式多级消防泵故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、出口阀门未打开，进出管路阻塞，叶轮流道阻塞b、电机运行方向不对，电机缺相转速很慢c、吸入管漏气d、泵没灌满液体，泵腔内有空气e、进口供水不足，吸程过高，底阀漏水f、管路阻力过大，泵选型不当	a、检查，取出阻塞物b、调整电机转向，紧固电机接线c、拧紧各密封面，排除空气d、打开排气阀，排尽空气e、停机检查、调整（并网自来水管和带吸程使用易出现此现象）f、减少故那路弯道，重新选泵
2、水泵流量不足	a、先按1、原因检查b、管道、泵流道或叶轮部分阻塞，水垢沉积、阀门开度不足c、电压偏低d、叶轮磨损	a、先按1、排除b、取出阻塞物，重新调整阀门开度c、稳压d、更换叶轮
3、功率过大	a、超过额定流量使用b、吸程过高c、泵轴承磨损	a、调节流量，关小出口阀门b、降低吸程高度c、更换轴承
4、杂音振动	a、管路支撑不稳b、液体混有气体c、产生气蚀d、轴承损坏e、电机超载运行	a、稳固管路b、提高吸入压力，排气c、降低真空度d、更换轴承e、调整按4、
5、电机发热	a、流量过大，超载运行b、局部摩擦c、电机轴承损坏d、电压不足	a、关小出口阀门b、检查排除c、更换轴承d、稳压
6、水泵漏水	a、机械密封磨损b、泵体有砂孔或破裂c、密封面不平整d、安装螺栓松懈	a、更换b、焊补或更换c、修整d、紧固

XBD-DL立式多级消防泵型号及性能参数表

序号	型号	流量Q		扬程（m）	转速（r/min）	效率（%）	功率（KW）		气蚀余量（m）	重量（kg）	总高H(mm)	高度H1(mm)
序号	型号	（L/S）	（m3/h）	扬程（m）	转速（r/min）	效率（%）	轴功率	配套功率	气蚀余量（m）	重量（kg）	总高H(mm)	高度H1(mm)
1	XBD2.2/5-50×2	456	14.41821.6	242217	1480	545550	1.71.92.0	3	2.32.63.0	175	820	345
2	XBD3.3/5-50×3	456	14.41821.6	363325.5	1480	545550	2.62.94.0	4	2.32.63.0	196	905	430
3	XBD4.4/5-50×4	456	14.41821.6	484434	1480	545550	3.43.94.0	5.5	2.32.63.0	225	1010	515
4	XBD5.5/5-50×5	456	14.41821.6	605542.5	1480	545550	4.34.95.0	5.5	2.32.63.0	266	1150	600
5	XBD6.6/5-50×6	456	14.41821.6	726651	1480	545550	5.25.86.0	7.5	2.32.63.0	287	1235	685
6	XBD7.7/5-50×7	456	14.41821.6	847759.5	1480	545550	6.16.87.0	7.5	2.32.63.0	321	1360	770
7	XBD8.8/5-50×8	456	14.41821.6	968868	1480	545550	6.97.88.0	11	2.32.63.0	342	1570	855
8	XBD9.9/5-50×9	456	14.41821.6	1089976.5	1480	545550	7.88.89.0	11	2.32.63.0	368	1655	940
9	XBD10/5-50×10	456	14.41821.6	12011085	1480	545550	8.79.810.0	11	2.32.63.0	402	1875	1025
10	XBD2.6/10-65×2	8.31012	303643.2	302623	1480	636057	3.94.34.7	5.5	2.53.04.0	280	1036	326
11	XBD3.9/10-65×3	8.31012	303643.2	453934.5	1480	636057	5.86.47.1	7.5	2.53.04.0	350	1180	430
12	XBD5.2/10-65×4	8.31012	303643.2	605246	1480	636057	7.88.59.5	11	2.53.04.0	436	1369	534
13	XBD6.5/10-65×5	8.31012	303643.2	756557.5	1480	636057	9.710.611.9	15	2.53.04.0	500	1579	638
14	XBD7.8/10-65×6	8.31012	303643.2	907869	1480	636057	11.712.814.3	15	2.53.04.0	544	1647	742
15	XBD9.1/10-65×7	8.31012	303643.2	1059180.5	1480	636057	13.614.916.6	22	2.53.04.0	600	1857	846
16	XBD10.4/10-65×8	8.31012	303643.2	12010492	1480	636057	15.617.019.0	22	2.53.04.0	694	1830	950
17	XBD11.7/10-65×9	8.31012	303643.2	135117103.5	1480	636057	17.519.121.4	22	2.53.04.0	712	1920	1054
18	XBD13/10-65×10	8.31012	303643.2	150130115	1480	636057	19.521.323.8	30	2.53.04.0	800	2084	1158
19	XBD4/15-80×2	91518	32.45465	424036	1480	597069	6.38.49.2	11	2.12.22.8	411	1380	379
20	XBD6/15-80×3	91518	32.45465	636054	1480	597069	9.412.613.8	15	2.12.22.8	405	1485	491
21	XBD8/15-80×4	91518	32.45465	848072	1480	597069	12.616.818.4	22	2.12.22.8	606	1698	603
22	XBD10/15-80×5	91518	32.45465	10510090	1480	597069	15.721.023.1	30	2.12.22.8	750	1893	715
23	XBD12/15-80×6	91518	32.45465	126120108	1480	597069	18.825.227.7	30	2.12.22.8	800	2063	827
24	XBD14/15-80×7	91518	32.45465	147140126	1480	597069	22.029.432.3	37	2.12.22.8	900	2185	939
25	XBD16/15-80×8	91518	32.45465	168160144	1480	597069	25.133.636.9	45	2.12.22.8	970	2290	1051
26	XBD18/15-80×9	91518	32.45465	189180162	1480	597069	28.337.841.6	45	2.12.22.8	986	2512	1163
27	XBD20/15-80×10	91518	32.45465	210200180	1480	597069	31.44246.2	55	2.12.22.8	1028	2637	1257
28	XBD4/20-100×2	142024	507286	464036	1480	627271	10.210.911.9	15	2.22.83.1	370	1396	451
29	XBD6/20-100×3	142024	507286	696054	1480	627271	15.316.417.9	22	2.22.83.1	420	1520	540
30	XBD8/20-100×4	142024	507286	928072	1480	627271	20.421.823.9	30	2.22.83.1	615	1721	665
31	XBD10/20-100×5	142024	507286	11510090	1480	627271	25.527.329.8	37	2.22.83.1	715	1885	790
32	XBD12/20-100×6	142024	507286	138120108	1480	627271	30.632.735.8	37	2.22.83.1	750	2010	915
33	XBD14/20-100×7	142024	507286	161140126	1480	627271	35.738.2541.8	45	2.22.83.1	810	2160	1040
34	XBD16/20-100×8	142024	507286	184160144	1480	627271	40.843.647.8	55	2.22.83.1	935	2350	1165
35	XBD18/20-100×9	142024	507286	207180162	1480	627271	45.949.153.7	55	2.22.83.1	985	2475	1290
36	XBD20/20-100×10	142024	507286	230200180	1480	627271	50.954.559.7	75	2.22.83.1	1260	2725	1415
37	XBD4.4/25-100×2	202530	7290108	464440	1480	627072	13.315.416.4	22	2.22.52.8	510	1450	451
38	XBD6.6/25-100×3	202530	7290108	696660	1480	627072	19.923.124.5	30	2.22.52.8	615	1575	540
39	XBD8.8/25-100×4	202530	7290108	928880	1480	627072	26.530.832.7	37	2.22.52.8	715	1726	665
40	XBD11/25-100×5	202530	7290108	115110100	1480	627072	33.138.540.8	45	2.22.52.8	810	1875	790
41	XBD13.2/25-100×6	202530	7290108	138132120	1480	627072	39.846.249	55	2.22.52.8	985	2275	915
42	XBD15.4/25-100×7	202530	7290108	161154140	1480	627072	50.554.057.2	75	2.22.52.8	1185	2577	1040
43	XBD17.6/25-100×8	202530	7290108	184176160	1480	627072	5361.765.4	75	2.22.52.8	1240	2712	1165
44	XBD19.8/25-100×9	202530	7290108	207198180	1480	627072	59.769.473.5	75	2.22.52.8	1310	2830	1290
45	XBD22/25-100×10	202530	7290108	230220200	1480	627072	66.377.181.7	90	2.22.52.8	1405	2956	1415
46	XBD4/30-100×2	203035	72108126	464036	1480	627273	14.616.316.9	22	2.25.84.1	510	1450	451
47	XBD6/30-100×3	203035	72108126	696054	1480	627273	21.824.525.4	30	2.25.84.1	620	1575	540
48	XBD8/30-100×4	203035	72108126	928072	1480	627273	29.132.733.8	37	2.25.84.1	720	1726	665
49	XBD10/30-100×5	203035	72108126	11510090	1480	627273	36.440.842.3	45	2.25.84.1	810	1875	790
50	XBD12/30-100×6	203035	72108126	138120108	1480	627273	43.74950.8	55	2.25.84.1	980	2275	915
51	XBD14/30-100×7	203035	72108126	161140120	1480	627273	51.057.259.2	75	2.25.84.1	1200	2577	1040
52	XBD16/30-100×8	203035	72108126	184160144	1480	627273	58.265.467.7	75	2.25.84.1	1250	2712	1165
53	XBD18/30-100×9	203035	72108126	207180162	1480	627273	65.573.576.1	90	2.25.84.1	1390	2830	1290
54	XBD20/30-100×10	203035	72108126	230200180	1480	627273	72.881.784.6	90	2.25.84.1	1420	2956	1415
55	XBD4.2/35-150×2	303542	108126151	454240	1480	747776	17.918.721.7	22	2.22.52.8	650	1535	438
56	XBD6.3/35-150×3	303542	108126151	67.56360	1480	747776	26.828.121.7	37	2.22.52.8	865	1800	533
57	XBD8.4/35-150×4	303542	108126151	908480	1480	747776	26.828.132.5	45	2.22.52.8	960	1945	668
58	XBD10.5/35-150×5	303542	108126151	112.5105100	1480	747776	44.746.854.2	55	2.22.52.8	1035	2187	783
59	XBD12.6/35-150×6	303542	108126151	135126120	1480	747776	53.756.265.1	75	2.22.52.8	1135	2497	898
60	XBD14.7/35-150×7	303542	108126151	157.5147140	1480	747776	62.665.675.9	90	2.22.52.8	1270	2640	1013
61	XBD16.8/35-150×8	303542	108126151	180168160	1480	747776	71.074.986.7	90	2.22.52.8	1535	2720	1128
62	XBD18.9/35-150×9	303542	108126151	200189180	1480	747776	79.584.397.6	110	2.22.52.8	1789	2850	1253
63	XBD21/35-150×10	303542	108126151	220210200	1480	747776	87.593.6108.4	110	2.22.52.8	1980	3010	1388
64	XBD4/40-150×2	304048	108144173	454036	1480	747876	17.920.122.3	30	2.22.83.5	650	1535	438
65	XBD6/40-150×3	304048	108144173	67.56054	1480	747876	26.830.233.5	37	2.22.83.5	865	1800	533
66	XBD8/40-150×4	304048	108144173	908072	1480	747876	35.840.344.6	45	2.22.83.5	960	1945	668
67	XBD10/40-150×5	304048	108144173	112.510090	1480	747876	44.750.355.8	55	2.22.83.5	1030	2189	783
68	XBD12/40-150×6	304048	108144173	135120108	1480	747876	53.760.466.9	75	2.22.83.5	1140	2497	898
69	XBD14/40-150×7	304048	108144173	157.5140126	1480	747876	62.670.478.1	90	2.22.83.5	1380	2640	1013
70	XBD16/40-150×8	304048	108144173	180160144	1480	747876	71.680.589.2	90	2.22.83.5	1530	2720	1128
71	XBD18/40-150×9	304048	108144173	200180162	1480	747876	79.590.5100.4	110	2.22.83.5	1790	2850	1253
72	XBD20/40-150×10	304048	108144173	220200180	1480	747876	87.5100.0111.5	132	2.22.83.5	1990	3010	1388
73	XBD3.8/45-150×2	354554	126162194	423830	1480	767872	18.921.422.0	30	2.53.34.0	680	1535	438
74	XBD5.7/45-150×3	354554	126162194	635745	1480	767872	28.432.233.0	37	2.53.34.0	860	1800	533
75	XBD7.6/45-150×4	354554	126162194	847660	1480	767872	37.942.944.0	45	2.53.34.0	950	1945	668
76	XBD9.5/45-150×5	354554	126162194	1059575	1480	767872	47.453.755.0	75	2.53.34.0	1050	2417	783
77	XBD11.4/45-150×6	354554	126162194	12611490	1480	767872	56.864.466.0	75	2.53.34.0	1150	2497	898
78	XBD13.3/45-150×7	354554	126162194	147133105	1480	767872	66.375.277.0	90	2.53.34.0	1200	2640	1013
79	XBD15.2/45-150×8	354554	126162194	168152120	1480	767872	75.885.988.0	90	2.53.34.0	1550	2720	1128
80	XBD17.1/45-150×9	354554	126162194	189171135	1480	767872	85.396.799.0	110	2.53.34.0	1800	2850	1253
81	XBD19/45-150×10	354554	126162194	210190150	1480	767872	94.8107.4110.0	132	2.53.34.0	2000	3010	1388
82	XBD4.2/50-150×2	405060	144180216	454238	1480	747877	23.826.429.0	37	33.23.7	860	1360	530
83	XBD6.3/50-150×3	405060	144180216	67.56357	1480	747877	35.739.543.5	55	33.23.7	1040	1739	696
84	XBD8.4/50-150×4	405060	144180216	908476	1480	747877	47.652.758.0	75	33.23.7	1330	2211	862
85	XBD10.5/50-150×5	405060	144180216	112.510595	1480	747877	59.665.972.5	75	33.23.7	1520	2385	1028
86	XBD12.6/50-150×6	405060	144180216	135126114	1480	747877	71.579.187.0	90	33.23.7	1790	2437	1194
87	XBD14.7/50-150×7	405060	144180216	157.5147133	1480	747877	83.492.3101.6	110	33.23.7	1890	2587	1360
88	XBD16.8/50-150×8	405060	144180216	180168152	1480	747877	95.3105.5116.1	132	33.23.7	1950	2737	1526
89	XBD18.9/50-150×9	405060	144180216	200189171	1480	747877	106.0118.7130.6	132	33.23.7	2200	2287	1692
90	XBD21/50-150×10	405060	144180216	220210190	1480	747877	116.5131.9145.1	160	33.23.7	2350	3037	1858
91	XBD4/55-150×2	435565	155198234	444034	1480	758078	24.726.927.7	37	33.54.0	870	1450	530
92	XBD6/55-150×3	435565	155198234	666051	1480	758078	37.140.441.6	55	33.54.0	1050	1857	696
93	XBD8/55-150×4	435565	155198234	888068	1480	758078	49.553.955.5	75	33.54.0	1350	2211	862
94	XBD10/55-150×5	435565	155198234	11010085	1480	758078	61.967.469.4	75	33.54.0	1550	2274	1028
95	XBD12/55-150×6	435565	155198234	132120102	1480	758078	74.280.883.3	90	33.54.0	1800	2305	1194
96	XBD14/55-150×7	435565	155198234	154140119	1480	758078	86.694.397.2	110	33.54.0	1900	2587	1360
97	XBD16/55-150×8	435565	155198234	176160136	1480	758078	99.0107.8111.1	132	33.54.0	2000	2737	1526
98	XBD18/55-150×9	435565	155198234	198180156	1480	758078	111.4121.3127.4	132	33.54.0	2200	2807	1692
99	XBD20/55-150×10	435565	155198234	220200176	1480	758078	123.8134.8143.7	160	33.54.0	2350	3037	1858
100	XBD3.8/60-150×2	486068	173216245	433832	1480	757874	27.028.628.8	37	3.33.84.3	870	1450	530
101	XBD5.7/60-150×3	486068	173216245	64.55748	1480	757874	40.542.943.2	55	3.33.84.3	1050	1857	696
102	XBD7.6/60-150×4	486068	173216245	867664	1480	757874	54.057.357.7	75	3.33.84.3	1350	2211	862
103	XBD9.5/60-150×5	486068	173216245	107.59580	1480	757874	67.571.572.1	75	3.33.84.3	1550	2274	1028
104	XBD11.4/60-150×6	486068	173216245	12911496	1480	757874	81.086.086.5	90	3.33.84.3	1800	2305	1194
105	XBD13.3/60-150×7	486068	173216245	150.5133112	1480	757874	94.5100.3100.9	110	3.33.84.3	1900	2587	1360
106	XBD15.2/60-150×8	486068	173216245	172152128	1480	757874	108.0114.0115.4	132	3.33.84.3	2000	2737	1526
107	XBD17.1/60-150×9	486068	173216245	193171144	1480	757874	121.2129.0129.8	132	3.33.84.3	2200	2807	1692
108	XBD19/60-150×10	486068	173216245	214190160	1480	757874	134.4143.2144.2	160	3.33.84.3	2350	3037	1858
109	XBD4.4/65-200×2	546580	194234288	464440	1480	677377	36.238.440.7	45	44.35	800	1475	479
110	XBD6.6/65-200×3	546580	194234288	696660	1480	677377	54.457.661.1	75	44.35	1050	1850	604
111	XBD8.8/65-200×4	546580	194234288	928880	1480	677377	72.576.881.4	90	44.35	1500	1940	729
112	XBD11/65-200×5	546580	194234288	115110100	1480	677377	90.696.0101.8	110	44.35	1800	2140	854
113	XBD13.2/65-200×6	546580	194234288	138132120	1480	677377	108.8115.2122.2	132	44.35	2300	2470	979
114	XBD15.4/65-200×7	546580	194234288	161154140	1480	677377	127.0134.4142.6	160	44.35	2450	2710	1104
115	XBD17.6/65-200×8	546580	194234288	184176160	1480	677377	145.0153.6163.0	200	44.35	2650	2795	1229
116	XBD4.3/70-200×2	547085	194252306	464340	1480	677578	36.239.342.7	45	44.85.2	800	1475	479
117	XBD6.4/70-200×3	547085	194252306	6964.560	1480	677578	54.459.064.1	75	44.85.2	1050	1850	604
118	XBD8.6/70-200×4	547085	194252306	928680	1480	677578	72.578.785.4	90	44.85.2	1500	1940	729
119	XBD10.7/70-200×5	547085	194252306	115107.5110	1480	677578	90.698.3106.8	110	44.85.2	1800	2140	854
120	XBD12.9/70-200×6	547085	194252306	138129120	1480	677578	108.8118.0128.2	132	44.85.2	2300	2470	979
121	XBD15/70-200×7	547085	194252306	161150.5140	1480	677578	127.0137.7149.5	160	44.85.2	2350	2710	1104
122	XBD17.2/70-200×8	547085	194252306	184172160	1480	677578	145.0157.3170.9	200	44.85.2	2650	2795	1229
123	XBD4.2/75-200×2	587590	210270324	454238	1480	707778	36.640.744.8	45	4.24.55.2	800	1475	479
124	XBD6.3/75-200×3	587590	210270324	67.56357	1480	707778	54.961.067.2	75	4.24.55.2	1080	1850	604
125	XBD8.4/75-200×4	587590	210270324	908476	1480	707778	73.281.389.7	110	4.24.55.2	1550	1990	729
126	XBD10.5/75-200×5	587590	210270324	112.510595	1480	707778	91.4101.6112.1	132	4.24.55.2	1850	2240	854
127	XBD12.6/75-200×6	587590	210270324	134126114	1480	707778	108.9112.0134.5	160	4.24.55.2	2350	2570	979
128	XBD14.7/75-200×7	587590	210270324	156.5147133	1480	707778	127.2142.3156.9	160	4.24.55.2	2400	2710	1104
129	XBD16.8/75-200×8	587590	210270324	180168152	1480	707778	146.3162.6179.3	200	4.24.55.2	2700	2795	1229
130	XBD4/80-200×2	6580100	234288360	444036	1480	737878	38.440.245.3	55	4.555.5	825	1575	479
131	XBD6/80-200×3	6580100	234288360	666054	1480	737878	57.760.467.9	75	4.555.5	1080	1850	604
132	XBD8/80-200×4	6580100	234288360	888072	1480	737878	76.980.590.6	110	4.555.5	1550	1990	729
133	XBD10/80-200×5	6580100	234288360	11010090	1480	737878	96.1100.6113.2	132	4.555.5	1850	2240	854
134	XBD12/80-200×6	6580100	234288360	132120108	1480	737878	115.3120.7135.8	160	4.555.5	2350	2570	979
135	XBD14/80-200×7	6580100	234288360	154140126	1480	737878	134.5140.9158.5	160	4.555.5	2400	2710	1104
136	XBD16/80-200×8	6580100	234288360	176160144	1480	737878	153.7161.0181.1	200	4.555.5	2700	2795	1229
137	XBD4/85-200×2	7085100	252306360	434036	1480	757878	39.442.845.3	55	4.65.15.5	825	1575	479
138	XBD6/85-200×3	7085100	252306360	64.56054	1480	757878	59.164.167.9	75	4.65.15.5	1080	1850	604
139	XBD8/85-200×4	7085100	252306360	868070	1480	757878	78.785.590.6	110	4.65.15.5	1550	1990	729
140	XBD10/85-200×5	7085100	252306360	107.510090	1480	757878	98.4106.9113.2	132	4.65.15.5	1750	2240	854
141	XBD12/85-200×6	7085100	252306360	129120108	1480	757878	118.1128.3135.8	160	4.65.15.5	2350	2570	979
142	XBD14/85-200×7	7085100	252306360	150.5140126	1480	757878	137.8149.7158.5	160	4.65.15.5	2400	2710	1104
143	XBD16/85-200×8	7085100	252306360	117.2160144	1480	757878	157.5171.0181.1	200	4.65.15.5	2700	2795	1229
144	XBD3.8/90-200×2	7590110	270324396	423832	1480	767974	40.744.846.7	55	4.65.26.0	830	1575	479
145	XBD5.7/90-200×3	7590110	270324396	635748	1480	767974	61.067.270.0	75	4.65.26.0	1080	1850	604
146	XBD7.6/90-200×4	7590110	270324396	847664	1480	767974	81.389.793.3	110	4.65.26.0	1600	1990	729
147	XBD9.5/90-200×5	7590110	270324396	1059580	1480	767974	101.6112.1116.7	132	4.65.26.0	1900	2240	854
148	XBD11.4/90-200×6	7590110	270324396	12611496	1480	767974	122.0134.5140.0	160	4.65.26.0	2400	2570	979
149	XBD13.3/90-200×7	7590110	270324396	147133112	1480	767974	142.3156.9163.3	200	4.65.26.0	2550	2710	1104
150	XBD15.2/90-200×8	7590110	270324396	168152137	1480	767974	162.6179.3199.7	200	4.65.26.0	2750	2795	1229
151	XBD3.7/95-200×2	8095110	288342396	403732	1480	777874	40.844.246.7	55	55.36.0	830	1575	429
152	XBD5.5/95-200×3	8095110	288342396	6055.548	1480	777874	61.266.370.0	75	55.36.0	1080	1850	604
153	XBD7.4/95-200×4	8095110	288342396	807464	1480	777874	81.588.493.3	110	55.36.0	1600	1990	726
154	XBD9.2/95-200×5	8095110	288342396	10092.580	1480	777874	101.9110.5116.7	132	55.36.0	1900	2240	854
155	XBD11.1/95-200×6	8095110	288342396	12011196	1480	777874	122.3132.6140.0	160	55.36.0	2400	2570	979
156	XBD13/95-200×7	8095110	288342396	140129.5112	1480	777874	142.7154.7163.3	200	55.36.0	2550	2710	1104
157	XBD14.8/95-200×8	8095110	288342396	160148137	1480	777874	163.1176.8199.7	200	55.36.0	2750	2795	1229
158	XBD3.6/100-200×2	80100115	288360410	403630	1480	787870	40.245.348.3	55	55.56.5	830	1575	479
159	XBD8.4/100-200×3	80100115	288360410	605445	1480	787870	60.467.972.5	75	55.56.5	1080	1850	604
160	XBD7.2/100-200×4	80100115	288360410	807260	1480	787870	80.590.696.7	110	55.56.5	1600	1990	726
161	XBD9/100-200×5	80100115	288360410	1009075	1480	787870	100.6113.2120.9	132	55.56.5	1900	2240	854
162	XBD10.8/100-200×6	80100115	288360410	12010890	1480	787870	120.7135.8145.0	160	55.56.5	2400	2570	979
163	XBD12.6/100-200×7	80100115	288360410	140126105	1480	787870	140.9158.5169.2	200	55.56.5	2550	2710	1104
164	XBD14.4/100-200×8	80100115	288360410	160144120	1480	787870	161.0181.1193.4	200	55.56.5	2750	2795	1229

XBD-DL立式多级消防泵基础及安装尺寸

型号	外形尺寸					进口法兰				出口法兰
型号	L	h	B	b	n-d	DN	D1	D	n-d1	DN	D1	D	n-d1
XBD/5-50	205	100	350	300	4-18	50	125	165	4-18	50	125	165	4-18
XBD/10-65	260	110	400	350	4-23	65	145	185	4-18	50	125	165	4-18
XBD/15-80	280	120	470	400	4-23	80	160	200	8-18	80	160	200	8-18
XBD/20-100XBD/25-100XBD/30-100	300	130	470	410	4-23	100	180	220	8-18	80	160	200	8-18
XBD/35-150XBD/40-150XBD/45-150XBD/50-150XBD/55-150XBD/60-150	300	145	470	400	4-23	150	240	285	8-23	125	210	250	8-18
XBD/65-200XBD/70-200XBD/75-200XBD/80-200XBD/85-200XBD/90-200XBD/95-200XBD/100-200	350	182	550	480	4-23	200	295	340	12-23	150	240	285	8-23

XBD-DL立式多级消防泵安装示意图

本型泵安装极为方便，且占地面积小、外形美观大方、噪音低、效率高、出水段可在0°、90°、180°、270°四个方向上任意安装。

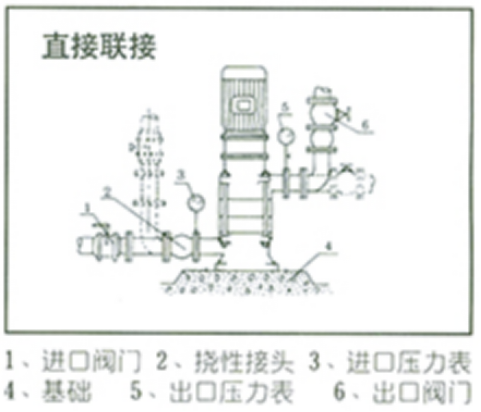

1、进口阀门2、挠性接头3、进口压力表4、基础5、出口压力表6、出口阀门

1、进口阀门2、挠性接头3、联接板4、隔振垫5、进口压力表6、出口压力表7、出口阀门

1、进口阀门2、挠性接头3、进口压力表4、基础5、出口压力表6、出口阀门7、联接板8、隔振器

XBD-DL立式多级消防泵附件图及连接尺寸表

泵口径

联接板尺寸

隔振器尺寸

型号

Фd1

Фd2

型号

4-фd0

5﹟

700

300

640

Ф18

Ф23

JG2-2

M12

Ф150

Ф130

4-Ф8.5

6﹟

800

350

740

Ф23

JG3-1

M16

Ф200

Ф170

4-Ф12.5

6﹟

800

400

740

Ф23

JG3-1

M16

Ф200

Ф170

4-Ф12.5

100

6﹟

800

410

740

Ф23

JG3-2

M16

Ф200

Ф170

4-Ф12.5

150

6﹟

800

400

740

Ф23

JG4-1

M20

Ф200

Ф260

133

4-Ф12.5

200

6﹟

800

480

740

Ф23

JG4-1

M20

Ф200

Ф260

133

4-Ф12.5

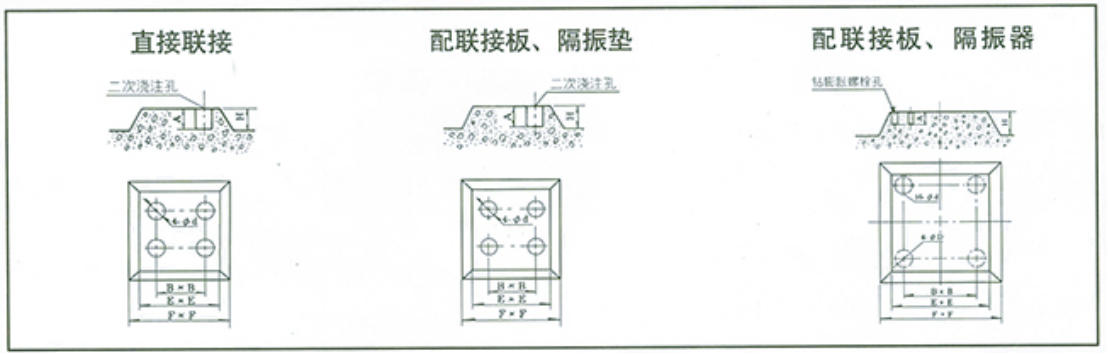

XBD-DL立式多级消防泵基础图及其联接尺寸表

泵口径	直接安装基础尺寸						配联接板、隔振垫基础尺寸						配联接板、隔振器基础尺寸							隔振器规格
泵口径	H	A	B	E	F	d	H	A	B1	E	F	d	H	A	B1	E	F	D	d	隔振器规格
50	300	250	300	600	650	80	300	250	640	950	1050	80	200	60	640	950	1050	130	8.5	JG2-2
65	350	300	350	650	700	80	350	300	740	1000	1100	80	200	60	740	1000	1100	170	12.5	JG3-1
80	450	400	400	700	750	100	450	400	740	1000	1100	100	200	60	740	1000	1100	170	12.5	JG3-1
100	450	400	410	700	750	100	450	400	740	1000	1100	100	250	60	740	1000	1100	170	12.5	JG3-2
150	450	400	400	700	750	100	450	400	740	1000	1100	100	300	60	740	1000	1100	260	12.5	JG4-1
200	500	450	480	750	800	100	500	450	740	1000	1100	100	350	60	740	1000	1100	260	12.5	JG4-1

XBD-DL立式多级消防泵安装说明

1、安装时管路重量不应承受在泵上，否则易损坏水泵；

2、泵与电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；

3、安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵起动时发生剧烈振动而影响泵的性能；

4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时损坏过流部件；

5、为了维护方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；

6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；

7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；

8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

XBD-DL立式多级消防泵XBD型泵的维护与保养

运行中的维护与保养

1、进水管路必须高度密封，不能漏水、漏气；

2、禁止泵在气蚀状态下长期运行；

3、禁止泵在大流量工况运行时，电机超电流长期运行；

4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；

5、泵在运行中应有专人看管，以免发生意外；

6、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组检修期一般为一年。

机械密封维护与保养

1、机械密封润滑液应清洁无固体颗粒；

2、严禁机械密封在干磨情况下工作；

3、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。

XBD-DL立式多级消防泵起动与停车

起动前准备

1、用手拨转电机，叶轮应无卡磨现象，转动灵活；

2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀；

3、如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，以使各部位受热均匀；

4、应先用手盘动几圈以使润滑水进入机械密封端面；

5、点动电机，确定转向是否正确。

起动与运行

1. 全开进口阀门，关闭吐出管路阀门；

2. 接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需工况；

3. 注意观察仪表读数，检查轴封泄露情况，正常时机械密封泄漏为3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。

停车

1、逐渐关闭吐出管路阀门，切断电源；

2、关闭进口阀门；

3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂水泵；

4、如长期停用，应将泵拆卸清洗，包装保管。

您还可能对以下产品感兴趣
