MDP矿用耐磨自平衡多级泵

MDP矿用耐磨自平衡多级泵

MDP矿用耐磨自平衡多级泵概述:

MDP矿用耐磨自平衡单吸多级离心泵（简称：MDP矿用耐磨自平衡多级泵）是为满足用户需求而设计的一种节能高效使用寿命长的泵产品，采用高效节能水力模型，并结合本公司多年设计经验，依据API610标准研究开发的多级离心泵产品，改变了多级泵原始带平衡装置的设计。具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内轴向推力的自动平衡。由于泵转子没有了平衡盘的磨损及轴向脉动，叶轮与导叶的对中性总是处于最佳状态，不会像普通多级泵随平衡盘的磨损，转子部件前移而出现效率明显下降;且没有了平衡水的泄露，减少了容积损失，在整体上提高了泵的运行效率，降低了轴功率，比普通多级泵效率平均高2%-3%，在行业内居于技术领先地位。具有高效性能区宽、汽蚀性能好、运转安全平稳、噪音低、易损件少等优点。

MDP矿用耐磨自平衡多级泵是上海美言壹泵阀根据市场需求，应用现代水泵设计技术开发出产品，为高效节能产品。此型产品，叶轮对称布置，轴向定位，取消了平衡装置，主要零部件采用特殊耐磨材料，并改进了轴封装置，适用于工作压力频繁变化，含固体颗粒较多的工作场合。MDP矿用耐磨自平衡多级泵相当于两台多级离心泵组合在一起，可实现并联和串联使用，既实现大流量，又获得高扬程，特别适合抢险现场使用。MDP矿用耐磨自平衡多级泵零件少，结构简单，成本低，使用寿命长，流量、扬程可变，效率高，运行状态十分平稳可靠。

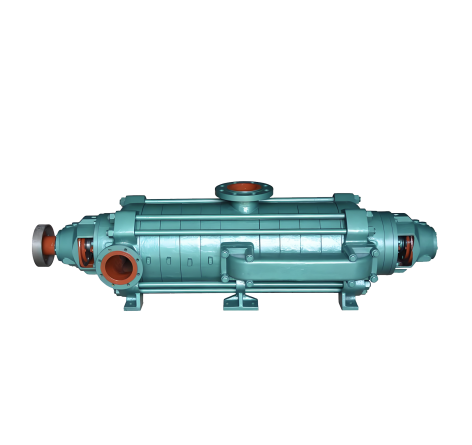

                                    MDP矿用耐磨自平衡多级泵产品图

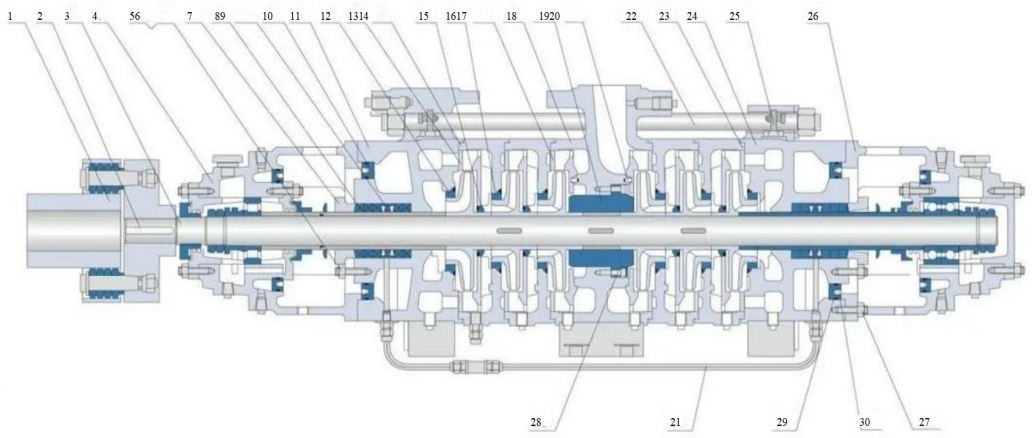

MDP矿用自平衡多级泵结构图及零部件名称

MDP矿用耐磨自平衡多级泵结构说明

MDP矿用耐磨自平衡多级泵将传统的结构形式进行了改革创新，取消了多级离心泵的轴向力平衡机构，取消了平衡装置，成为了采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的更新换代产品。该型卧式多级自平衡型离心泵由吸入段、中段、吐出段、第二进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节 流套、平衡室盖、过渡管、轴承体等组成。泵轴封采用填料密封，从原动机方向看，泵为顺时针方向旋转。自平衡多级泵主要有以下几部分构成：

1、叶轮：

叶轮采用单吸、闭式、高效叶轮，分为左旋和右旋叶轮，以吐出段为中心对称布置。叶轮与轴采用键联接。

2、吸入段、吐出段：

吸入段：叶轮对称背靠背布置，结构为节段式，按照吸入方向的不同分为：轴向吸入(吸入端无轴承架)和侧吸入(带前端轴承架)。 吐出段有两个出口法兰，其中侧出的法兰与吸入段(非驱动侧)的法兰通过导流管部件相连接，用于实现反向叶轮间的液流过渡。中间向上的出口法兰为泵的出口。同向叶轮间液流的过渡通过导叶来实现。

3、泵体口环/叶轮口环：

包括吸入段口环、导叶口环、中段口环，泵体口环与叶轮口环均是易损件，可更换;泵体口环与叶轮口环采用骑缝防转销并点焊或者采用骑缝螺钉并铆死的方式固定; 所有密封环材料为高耐磨、高硬度材料;

4、中间轴承套与中间套

中间轴套安装在相邻的两个反向靠近的叶轮中间，通过键与轴连接;中间套与中间轴套形成微小间隙，间隙两侧存在反向叶轮间的压差，产生一定的轴向力，指向驱动侧; 所有中间轴套与中间套材料为高耐磨、高硬度材料：中间套为铜合金材料，中间轴套硬质合金制成。中间轴套与中间套形成一对滑动轴承，轴承润滑为自润滑形式。

5、节流轴套和节流套：

节流轴套安装在非驱动(高压)侧叶轮吸入口侧，通过键与轴连接; 节流套安装在吸入段(非驱动侧)上，与节流轴套形成微小间隙，间隙两侧由压差产生一定的轴向力，指向非驱动侧;节流轴套与节流套材料为高耐磨、高硬度材料。

6、轴：轴采用刚性轴设计。为便于安装和拆卸叶轮和轴套，轴表面镀铬0.05～0.08mm。

7、轴承：轴承为背靠背安装的角接触球轴承，承受残余轴向力。

MDP、MD矿用耐磨自平衡多级泵型号意义及三种不同表示方法：

型号表示方法有以下三种：

1)DM280-43/84×5

“DM”-表示多级矿用离心泵。 “280”-表示泵的流量(m3/h)。 “43”-表示泵的单级扬程(m)。 “84”-表示年号。 “5”-表示级数。

2)MD80-30×5

“MD”-表示多级矿用离心泵。 “80”-表示泵的吸入口直径(mm)。 “30”-表示泵的单级扬程(m)。 “5”-表示级数。

这种方法表示的泵只有D80-30。

3)150MD30×5

“150”-表示泵的吸入口直径(mm)。 “MD”-表示多级矿用离心泵。

“30”-表示泵的单级扬程(m)。

“5”-表示级数。

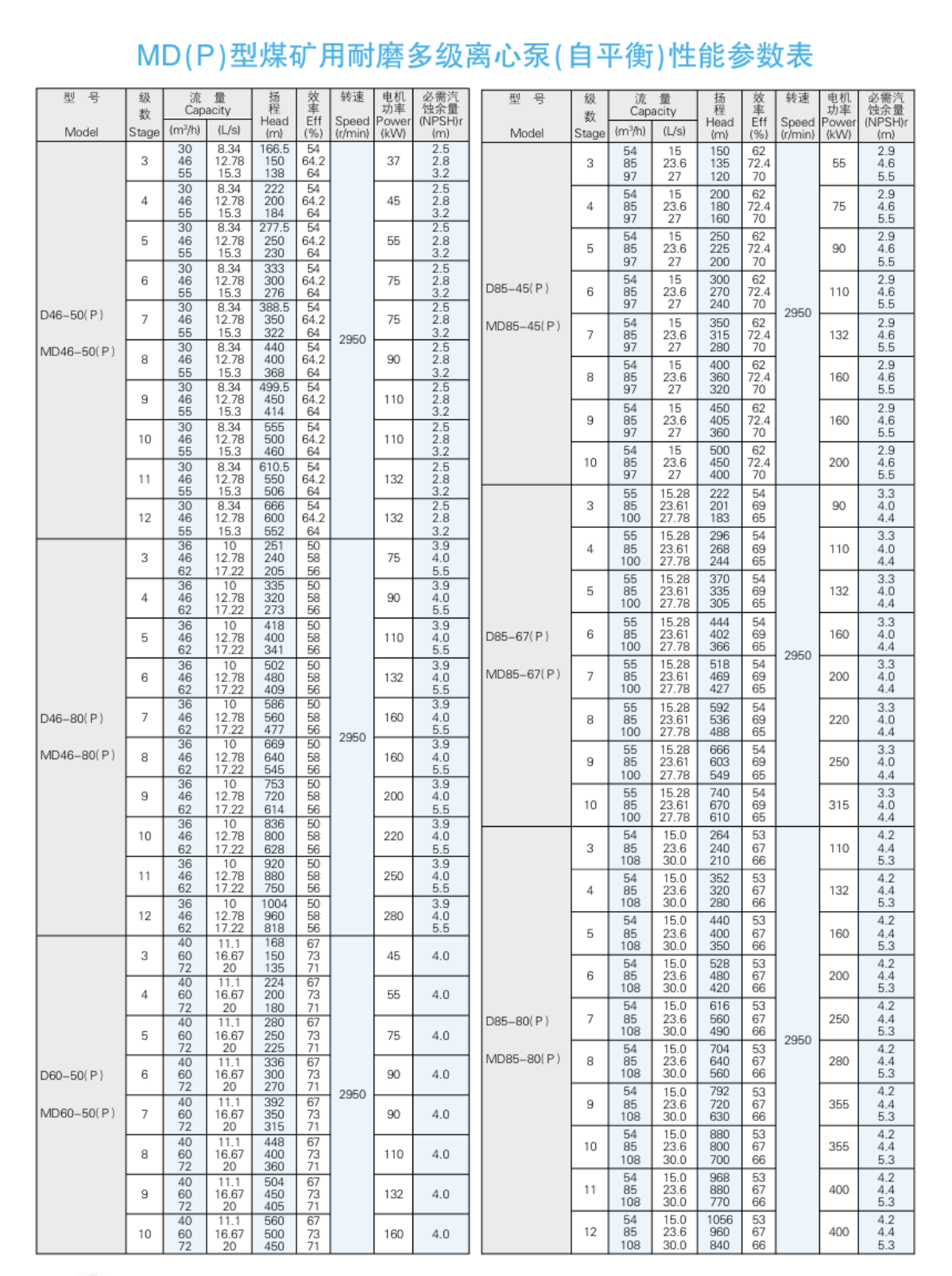

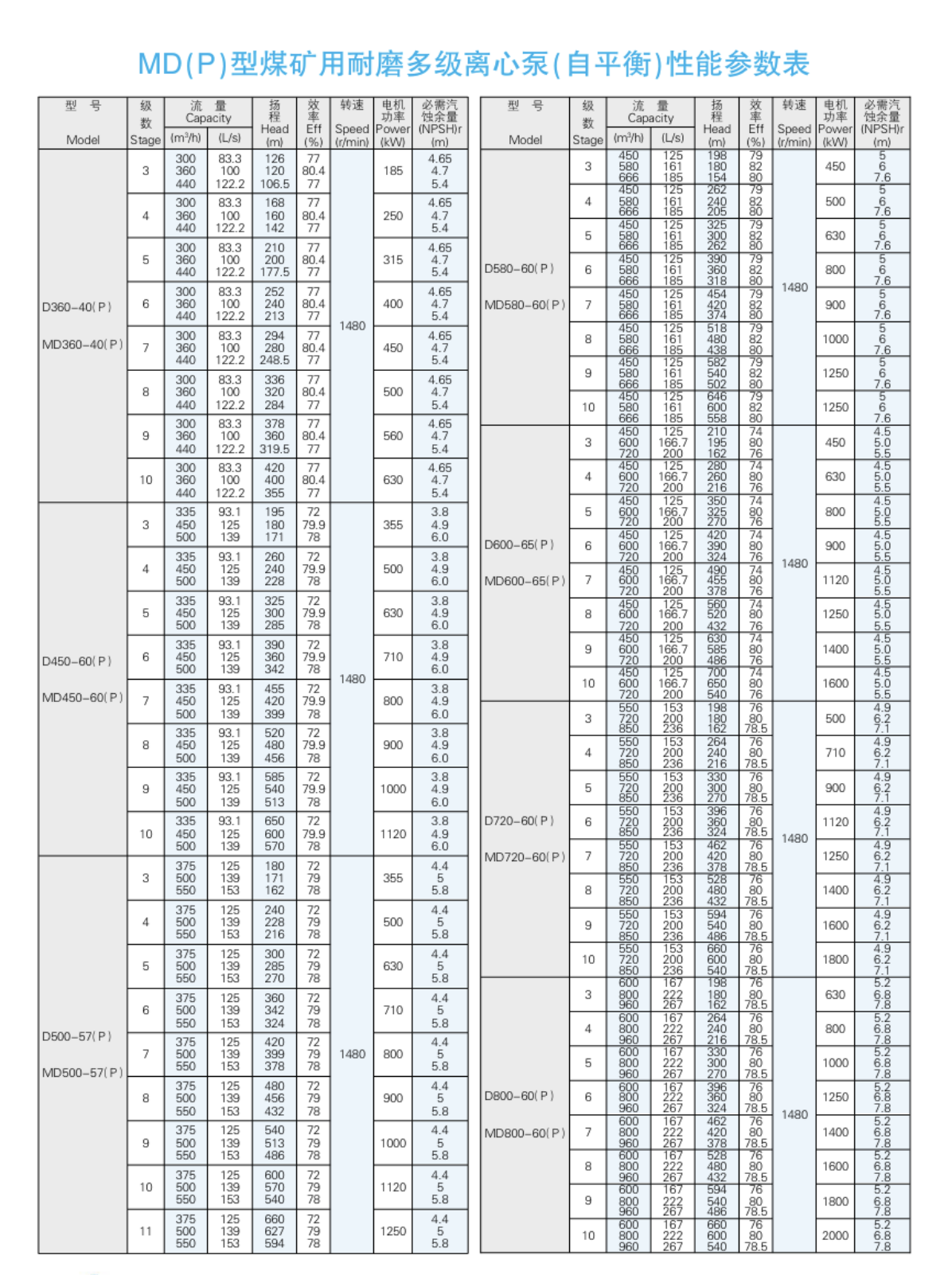

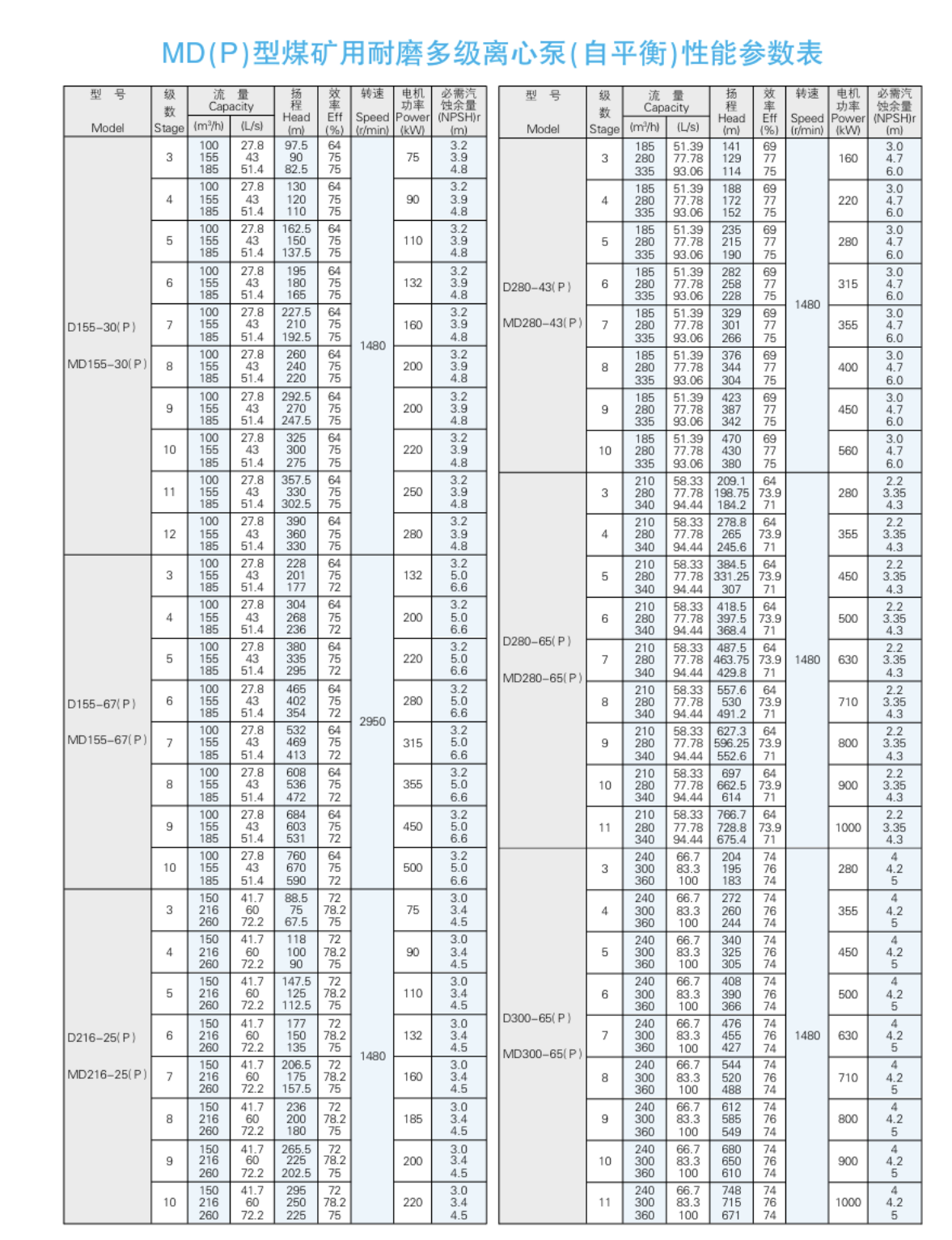

MDP矿用耐磨自平衡多级泵性能范围及执行标准

流量范围：30~960m3/h 杨程范围：100~600m

自平衡多级泵执行标准： GB/T5657-95 《离心泵技术条件(Ⅲ类)》 JB/T1051-93《多级清水离心泵形式及基本参数》 GB/T3216-2005 《转动力泵水力性能验收试验1级和2级》 MT/T114-2005 《矿用多级离心泵》

MDP矿用耐磨自平衡多级泵主要零部件材质

该型泵主要过流部件、转子部件及各种环套等采用ZGSiMnMo 型高耐磨材料(硬度HB360-400),材料在熔炼过程中加入Si、Mn、Mo 等合金元素。材质还可选用HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各种材质。

MDP矿用耐磨自平衡多级泵主要用途

MDP矿用耐磨自平衡多级泵适用于水隔离泵、矿山排水，工作压力频繁变化，含固体颗粒较多的工作场合，也可用于抢险时排水 使用。可远距离输送含固体颗粒不大于1.3毫米，重量浓度不大于20%,水温不大于180℃的矿浆及矿井水。过流部 件采用特殊耐磨铸钢或铸铁制造，介质固体颗粒含量小于30克/升，粒径小于0.5毫米的条件下可连续工作8000 小时。改变过流部件的材质可适用于高温、高压、腐蚀性介质的工作场合。

可在工业生产过程中使用： 如：在工业用电站内给水输送; 锅炉供水系统和冷凝水输送;剪切设备中的冷水输送; 化工工艺的流程中：在石油化工，煤化工，化学工业介质输送; 油田注水，矿山排水、卤液采输、压缩机、脱壳机等设备的水输送等; 可用于输送颗粒含量≤20%，颗粒≤1.3mm，温度≤180℃的清水或物理化学性质类似于清水的其他之用液体。也可通过改变泵的材质(或泵过流件的材质)、密封形式和增加冷却系统用于输送温度≤280℃热水、油类、腐蚀性或含磨料的介质等。

MDP矿用耐磨自平衡型离心泵技术特性：

1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡 盘结构就能实现泵腔内巨大轴向推力的自动平衡;

2、新技术：独有的节流、减压装置，奇数级平衡装置;

3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降;没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%;

4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构;

5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题;

6、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低; 轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高;

7、维护成本低：

采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长;

8、泵热胀(冷缩)均匀对称性好：泵上下、左右热胀(冷缩)均匀，对称性好。
