D型多级泵

品牌：壹泵阀
型号：D型
压力/扬程：50~1153米
工作温度：0℃～80℃
连接方式：法兰

产品名称：D型多级泵
通径/流量：6.3~96吨/每小时
材质：铸铁
驱动方式：电动、多级
适用范围：清水、或物理化学性质类似于水的液体。

产品概述
性能参数
尺寸重量

D型多级泵

D型多级泵产品概述

D型多级泵系列泵系卧式单吸多级分段式离心泵（简称：D型多级泵，DG锅炉给水泵，DF不锈钢耐腐多级泵，DY多级油泵，MD矿用耐磨多级泵），采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点，可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于其它液体之用(含杂质量小于1%,颗粒度小于0.1毫米)。通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统等部分材质或零部件功能，适用于输送热水、油类、腐蚀性或含磨料的介质等。

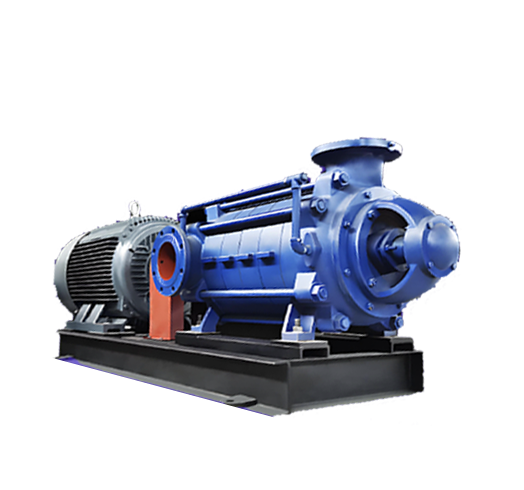

D型多级泵产品图

D型多级泵系列性能范围:

流量：6.3~960吨/每小时

扬程：50~1153米

温度：-20℃~105℃

粘度：120 厘泊

各种型号泵的性能参数。详见性能曲线。

D 型多级泵输送介质温度不大于80℃。它适用于工厂、矿山给排水和城市供水等输送清水的场合。

执行标准： D型、DG型、DY型、DF型多级清水离心泵执行标准 GB/T5657-1995《离心泵技术条件Ⅲ类》。MD型执行标准 MT114-2005 煤矿用耐磨离心泵技术条件。

D型多级泵型号意义说明

例如D6-25X3

D代表卧式多级泵

6代表流量；25代表每级泵的扬程；3代表泵的级数。

D型多级泵结构说明

D型泵系卧式、单吸、分段式多级离心泵。在 D 、MD型的吸入口为水平方向，吐出口为垂直向上；DG、DF、DY 型泵的吐出口和吸入口（仅 DF155-30 的吸入口为水平方向）均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段、轴承体等泵壳体部分联结成一体。用户应根据泵的扬程选择泵的级数。

D型多级泵系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定，每增加一级叶轮也将随之增加一个。轴上零件用平键和轴螺母坚固使之与轴成为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平

衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

泵的吸入段、中段、吐出段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。定子部分主要由吸入段、中段、吐出段、导叶、填料函体等分别用拉紧螺栓和螺母联成一体。

轴的密封形式有机械密封和填料密封两种。

D型多级泵泵大多采用填料密封，DF、DY、GD、DM型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。上海美言壹泵阀生产的该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。本系列的卧式多级离心泵为两端支承。壳体部分是节段式。泵的传动方式是通过弹性联轴器与电动机联接。泵的旋转方向，从驱动端看泵，为顺时针方向旋转。泵的结构说明参见图1和图2。

D型多级泵结构图

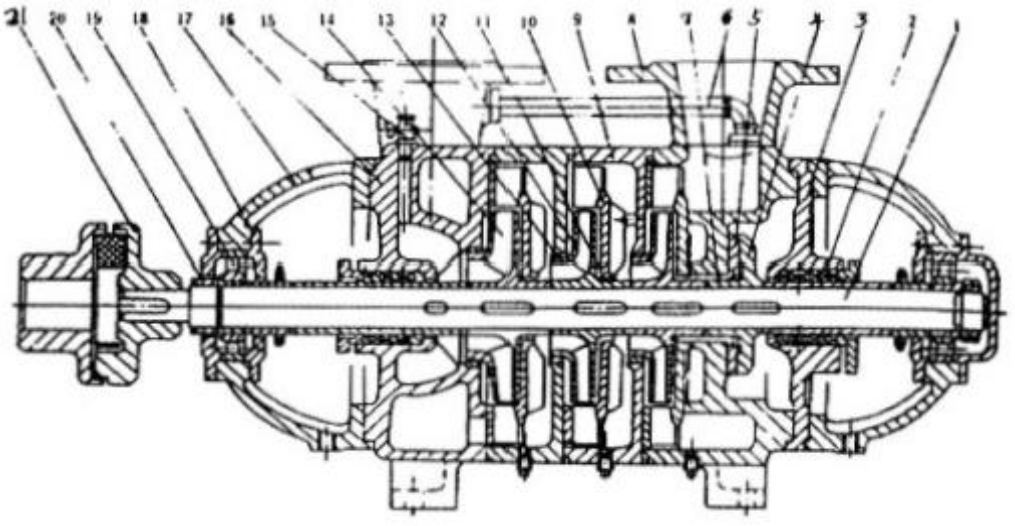

外形结构图零部件名称：1-轴2-轴套3-尾盖4-平衡盘5-平衡板6-平衡水管7-平衡套8-排出段9-中段10-导叶11-导叶套12-一次级叶轮13-密封环14-首级叶轮15-气嘴16-吸人段17-轴承体18-轴承盖19-轴承20-轴承螺母21-联轴器

D型多级泵的密封

a 吸入段、中段、吐出段之间的静止结合面用纸垫或O 型圈来密封。

b.泵各级间采用节流密封。

c.泵的两侧轴封采用软填料密封。可根据用户要求，采用机械密封。

d.采用挡水圈挡水，防止水进入轴承。

4.轴承部分

整个转子由轴两端的圆柱滚子轴承来支承。轴承采用油脂润滑。

D 、MD420-93,D 、DG 、MD155-67和D 、DG 、MD85-67等泵也可以根据用户要求采用滑动轴承来支承，采用稀油润滑，并用油环进行自润滑。

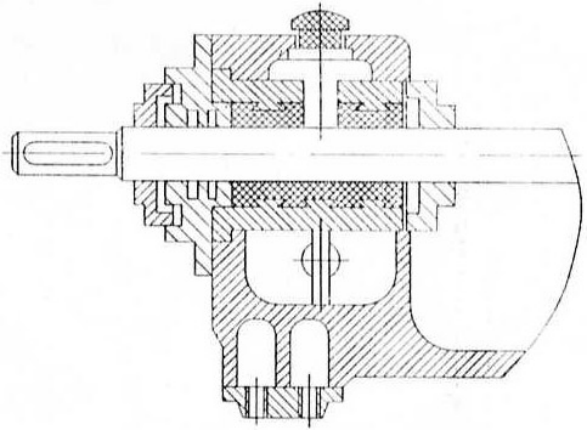

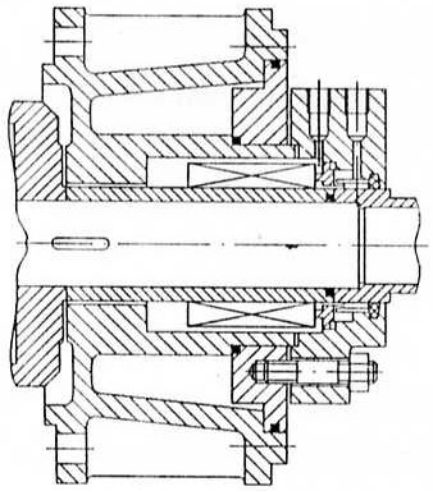

机械密封结构图滑动轴承结构图

泵的装配与检测

D型多级泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。诸如叶轮出口中心与导叶进口中心的对准，泵的转子部分与定子部分的各个密封间隙大小及均匀等。装配时应按图纸的技术要求。方能保证装配质量。

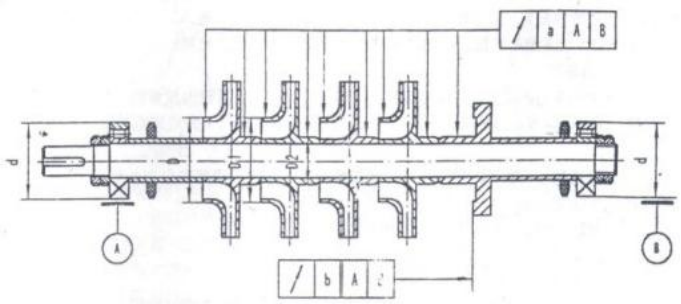

1.转子部件以两轴承为支承分别测量叶轮口环、叶轮挡套(或叶轮后脐子)、平衡挡套和轴套的圆跳动值a 及平衡盘端面的跳动值b 应符合转子结合部图纸的要求。

2.定子部件测量转子轴向串量、平衡环(套)的端面跳动值，应符合总装图的要求。

3.装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。

D型多级泵性能参数表

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D6-25	2	3.75	51	2950	33	1.54	2	3	Y100L-2
		6.3	50		45	1.84	2
		7.5	49		47	2	2.5
	3	3.75	76.5	2950	33	2.4	2	5.5	Y132S2-2
		6.3	75		45	2.8	2
		7.5	73.5		47	3	2.5
	4	3.75	102	2950	33	3.1	2	7.5	Y132S2-2
		6.3	100		45	3.7	2
		7.5	98		47	4	2.5
	5	3.75	127.5	2950	33	3.8	2	7.5	Y132S2-2
		6.3	125		45	4.6	2
		7.5	122.5		47	5	2.5

D型多级泵性能参数表2

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D6-25	6	3.75	153	2950	33	4.6	2	11	Y160M1-2
		6.3	150		45	5.5	2
		7.5	147		47	6	2.5
	7	3.75	178.5	2950	33	5.4	2	11	Y160M1-2
		6.3	175		45	6.5	2
		7.5	171.5		47	7	2.5
	8	3.75	204	2950	33	6.1	2	15	Y160M2-2
		6.3	200		45	7.2	2
		7.5	196		47	8	2.5
	9	3.75	229.5	2950	33	6.8	2	15	Y160M2-2
		6.3	225		45	8.3	2
		7.5	220.5		47	9	2.5
	10	3.75	255	2950	33	7.7	2	18.5	Y160L-2
		6.3	250		45	9.2	2
		7.5	245		47	10	2.5
	11	3.75	280.5	2950	33	8.4	2	18.5	Y160L-2
		6.3	275		45	10.2	2
		7.5	269.5		47	11	2.5
	12	3.75	306	2950	33	9.2	2	18.5	Y160L-2
		6.3	300		45	11.1	2
		7.5	294		47	12	2.5
D12-25	2	7.5	56.4	2950	44	2.62	2	5.5	Y132S1-2
		12.5	50		54	3.15	2
		15	46		53	3.55	2.5
	3	7.5	84.6	2950	44	3.93	2	7.5	Y132S2-2
		12.5	75		54	4.73	2
		15	69		53	5.32	2.5
	4	7.5	112.8	2950	44	5.24	2	11	Y160M1-2
		12.5	100		54	6.3	2
		15	92		53	7.09	2.5
	5	7.5	141	2950	44	6.55	2	11	Y160M1-2
		12.5	125		54	7.88	2
		15	115		53	8.86	2.5

D型多级泵性能参数表3

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D12-25	6	7.5	169.2	2950	44	7.85	2	15	Y160M2-2
		12.5	150		54	9.46	2
		15	138		53	10.64	2.5
	7	7.5	197.4	2950	44	9.16	2	15	Y160M2-2
		12.5	175		54	11	2
		15	161		53	12.41	2.5
	8	7.5	225.6	2950	44	10.47	2	18.5	Y160L-2
		12.5	200		54	12.61	2
		15	184		53	14.18	2.5
	9	7.5	253.8	2950	44	11.78	2	18.5	Y160L-2
		12.5	225		54	14.18	2
		15	207		53	15.95	2.5
	10	7.5	282	2950	44	13.09	2	22	Y180M-2
		12.5	250		54	15.76	2
		15	230		53	17.73	2.5
	11	7.5	310.2	2950	44	14.4	2	22	Y180M-2
		12.5	275		54	17.34	2
		15	263		53	19.5	2.5
	12	7.5	338.4	2950	44	15.7	2	30	Y200L1-2
		12.5	200		54	18.9	2
		15	276		53	21.3	2.5
D25-30	2	15	68	2950	50	5.56	2.2	11	Y160M1-2
		25	60		62	6.58	2.2
		30	55		63	7.14	2.6
	3	15	102	2950	50	8.33	2.2	15	Y160M2-2
		25	90		62	9.88	2.2
		30	82.5		63	10.7	2.6
	4	15	136	2950	50	11.11	2.2	18.5	Y160L-2
		25	120		62	13.1	2.2
		30	110		63	14.26	2.6
	5	15	170	2950	50	13.89	2.2	22	Y180M-2
		25	150		62	16.47	2.2
		30	137.5		63	17.83	2.6

D型多级泵性能参数表4

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D25-30	6	15	204	2950	50	16.67	2.2	30	Y200L1-2
		25	180		62	19.77	2.2
		30	165		63	21.4	2.6
	7	15	272	2950	50	19.44	2.2	30	Y200L1-2
		25	210		62	23.1	2.2
		30	192.5		63	24.96	2.6
	8	15	272	2950	50	22.22	2.2	37	Y200L2-2
		25	240		62	26.4	2.2
		30	220		63	28.53	2.6
	9	15	306	2950	50	25	2.2	37	Y200L2-2
		25	300		62	29.65	2.2
		30	247.5		63	32.1	2.6
	10	15	340	2950	50	27.8	2.2	45	Y225M-2
		25	300		62	32.9	2.2
		30	275		63	35.7	2.6
D25-50	2	15	103	2950	44	9.55	2.4	18.5	Y160L-2
		25	100		54	12.6	2.7
		28	96		54	13.56	2.8
	3	15	154.5	2950	44	14.35	2.4	30	Y200L1-2
		25	150		54	18.92	2.7
		28	144		54	20.35	2.8
	4	15	206	2950	44	19.14	2.4	30	Y200L1-2
		25	200		54	25.23	2.7
		28	192		54	27.13	2.8
	5	15	257.5	2950	44	23.92	2.4	37	Y200L2-2
		25	250		54	31.54	2.7
		28	240		54	33.91	2.8
	6	15	309	2950	44	28.71	2.4	45	Y225M-2
		25	300		54	37.85	2.7
		28	288		54	40.69	2.8
		28	336		54	47.5	2.8

D型多级泵性能参数表5

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D25-50	7	15	360.5	2950	44	33.49	2.4	55	Y250M-2
		25	350		54	44.16	2.7
		28	336		54	47.5	2.8
	8	15	412	2950	44	38.27	2.4	75	Y280S-2
		25	400		54	50.24	2.7
		28	384		54	54.26	2.8
	9	15	463.5	2950	44	43.06	2.4	75	Y280S-2
		25	450		54	56.77	2.7
		28	432		54	61.04	2.8
	10	15	515	2950	44	47.84	2.4	75	Y280S-2
		25	500		54	63.08	2.7
		28	480		54	67.82	2.8
	11	15	566	2950	44	52.58	2.4	90	Y280M-2
		25	550		54	63.69	2.7
		28	528		54	74.6	2.8
	12	15	618	2950	44	57.41	2.4	110	Y315S-2
		25	600		54	75.69	2.7
		28	576		54	81.38	2.8
D46-30	2	30	68	2950	64	8.68	2.4	15	Y160M2-2
		46	60		70	10.74	3
		55	54		68	11.89	4.6
	3	30	102	2950	64	13.02	2.4	22	Y180M-2
		46	90		70	16.11	3
		55	81		68	17.84	4.6
	4	30	136	2950	64	17.36	2.4	30	Y200L1-2
		46	120		70	21.48	3
		55	108		68	23.79	4.6
	5	30	170	2950	64	21.7	2.4	37	Y200L2-2
		46	150		70	26.85	3
		55	135		68	29.74	4.6
	6	30	204	2950	64	26.04	2.4	45	Y200L2-2
		46	180		70	32.21	3
		55	162		68	35.68	4.6

D型多级泵性能参数表6

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D、DF、DY DM46-30	7	30	238	2950	64	30.38	2.4	45	Y225M-2
		46	210		70	37.58	3
		55	189		68	41.63	4.6
	8	30	274	2950	64	34.72	2.4	55	Y250M-2
		46	240		70	42.95	3
		55	216		68	47.58	4.6
	9	30	306	2950	64	39.06	2.4	75	Y250M-2
		46	270		70	48.32	3
		55	243		68	53.53	4.6
	10	30	430	2950	64	43.4	2.4	75	Y280S-2
		46	300		70	53.69	3
		55	270		68	59.47	4.6
D46-50	2	28	111	2950	53	16.8	2.5	30	Y200L1-2
		46	100		63	19.9	2.5
		50	92		63.2	21.5	3
	3	28	172.5	2950	53	24.8	2.5	37	Y200L2-2
		46	150		63	29.9	2.5
		50	144		63.2	31	3
	4	28	230	2950	53	33.1	2.5	45	Y225M-2
		46	200		63	39	2.5
		50	192		63.2	41.3	3
	5	28	287.5	2950	53	41.4	2.5	55	Y250M-2
		46	250		63	49.8	2.5
		50	240		63.2	51.6	3
	6	28	345	2950	53	49.6	2.5	75	Y280S-2
		46	300		63	59.7	2.5
		50	288		63.2	61.9	3
	7	28	402.5	2950	53	57.9	2.5	90	Y280M-2
		46	350		63	69.7	2.5
		50	336		63.2	72.2	3
	8	28	460	2950	53	66.2	2.5	90	Y280M-2
		46	400		63	79.6	2.5
		50	384		63.2	82.6	3

D型多级泵性能参数表7

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D46-50	9	28	517.5	2950	53	74.4	2.5	110	Y315S-2
		46	450		63	89.6	2.5
		50	432		63.2	92.9	3
	10	28	575	2950	53	82.7	2.5	132	Y315M1-2
		46	500		63	99.5	2.5
		50	480		63.2	103.2	3
	11	28	632.5	2950	53	91	2.5	132	Y315M1-2
		46	550		63	109.5	2.5
		50	528		63.2	113.5	3
	12	28	690	2950	53	99.3	2.5	132	Y315M1-2
		46	600		63	119.4	2.5
		50	576		63.2	123.9	3

D型多级泵性能参数表8

泵型号	级数	流量	扬程	转速	效率	轴功率		配用电机
		流量	扬程	转速	效率	轴功率		配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
80D12 80DF12	2	21.6	28.8	2950	69	2.46	3.2	4	Y112M-2
		34.6	22.8		75	2.84	3.3
		39.6	19		72	2.82	3.4
	3	21.6	43.2	2950	69	3.69	3.2	5.5	Y132S1-2
		34.6	34.2		75	4.26	3.3
		39.6	28.5		72	4.23	3.4
	4	21.6	57.6	2950	69	4.92	3.2	7.5	Y132S-2
		34.6	45.6		75	5.69	3.3
		39.6	38		72	5.64	3.4
	5	21.6	72	2950	69	6.15	3.2	11	Y160M1-2
		34.6	57		75	7.1	3.3
		39.6	50.5		72	7.05	3.4
	6	21.6	86.4	2950	69	7.38	3.2	11	Y160M1-2
		34.6	68.4		75	8.52	3.3
		39.6	60		72	8.46	3.4
	7	21.6	100.8	2950	69	8.61	3.2	15	Y160M2-2
		34.6	79.8		75	9.94	3.3
		39.6	69.5		72	9.87	3.4
	8	21.6	115.2	2950	69	9.84	3.2	15	Y160M2-2
		34.6	91.2		75	11.36	3.3
		39.6	79		72	11.28	3.4
	9	21.6	129.6	2950	69	11.07	3.2	18.5	Y160L-2
		34.6	102.6		75	12.78	3.3
		39.6	88.5		72	12.69	3.4

D型多级泵性能参数表9

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D80-30	3	26	102	2950	60	12	3	18.5	Y160L-2
		43	90		70	15.1	3.9
		48	83		69	15.9	4.3
	4	26	136	2950	60	16	3	22	Y180M-2
		43	120		70	20.1	3.9
		48	111		69	21.2	4.3
	5	26	170	2950	60	20.1	3	30	Y200L1-2
		43	150		70	25.2	3.9
		48	139		69	26.5	4.3
	6	26	204	2950	60	24.1	3	37	Y200L2-2
		43	180		70	30.2	3.9
		48	167		69	31.8	4.3
	7	26	238	2950	60	28.1	3	45	Y225M-2
		43	210		70	35.2	3.9
		48	195		69	37.1	4.3
	8	26	272	2950	60	32.1	3	55	Y250M-2
		43	240		70	40.2	3.9
		48	222		69	4204	4.3
	9	26	306	2950	60	34.1	3	55	Y250M-2
		43	270		70	45.3	3.9
		48	250		69	47.7	4.3

D型多级泵性能参数表10

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D80-30	10	26	340	2950	60	40.1	3	55	Y250M-2
		43	300		70	50.3	3.9
		48	278		69	53	4.3
D85-45	2	55	102	2950	63	24.25	3.2	37	Y200L2-2
		85	90		72	28.94	4.2
		100	78		70	30.35	5.2
	3	55	153	2950	63	36.38	3.2	55	Y250M-2
		85	135		72	43.3	4.2
		100	117		70	45.52	5.2
	4	55	204	2950	63	48.5	3.2	75	Y280S-2
		85	180		72	57.87	4.2
		100	156		70	60.7	5.2
	5	55	255	2950	63	60.63	3.2	90	Y280M-2
		85	225		72	72.34	4.2
		100	195		70	75.86	5.2
	6	55	306	2950	63	72.75	3.2	110	Y315S-2
		85	270		72	86.71	4.2
		100	234		70	91.04	5.2
	7	55	357	2950	63	84.88	3.2	132	Y315M1-2
		85	315		72	101.3	4.2
		100	273		70	106.2	5.2
	8	55	408	2950	63	97	3.2	132	Y315M1-2
		85	360		72	115.7	4.2
		100	312		70	121.4	5.2
	9	55	459	2950	63	109.1	3.2	160	Y315M2-2
		85	405		72	130.2	4.2
		100	351		70	136.6	5.2
D85-67	2	55	148	2950	54	41.05	3.3	75	Y280S-2
		85	134		65	47.72	4
		100	122		65	51.11	4.4
	3	55	222	2950	54	61.5	3.3	90	Y280M-2
		85	201		65	71.5	4
		100	183		65	76.6	4.4

D型多级泵性能参数表11

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
D、DF、DY、 DM85-67	4	55	296	2950	54	82.1	3.3	110	Y315S-2
		85	268		65	95.4	4
		100	244		65	102.2	4.4
	5	55	370	2950	54	102.5	3.3	132	Y315M1-2
		85	335		65	119.3	4
		100	305		65	127.7	4.4
	6	55	444	2950	54	123.1	3.3	160	Y315M2-2
		85	402		65	143.1	4
		100	365		65	152.8	4.4
	7	55	518	2950	54	143.6	3.3	185	Y315L1-2
		85	469		65	166.9	4
		100	427		65	178.8	4.4
	8	55	592	2950	54	164.1	3.3	220	Y315M1-2
		85	536		65	190.8	4
		100	488		65	204.3	4.4
	9	55	666	2950	54	184.6	3.3	250	Y315M2-2
		85	603		65	214.6	4
		100	549		65	229.1	4.4

D型多级泵性能参数表12

泵型号	级数	流量	扬程	转速	效率	轴功率		配用电机
		流量	扬程	转速	效率	轴功率		配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
100D16 100DY16 100DF16	2	37.6	36.8	2950	66	5.6	3.7	7.5	Y160S2-2
		54	31		73	6	3.9
		72	20.4		66	6.3	4.3
	3	37.6	59.4	2950	66	9.21	3.7	15	Y160M2-2
		54	51		73	10.26	3.9
		72	33.6		66	9.99	4.3

D型多级泵性能参数表13

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余	配用电机
		流量	扬程	转速	效率	轴功率	量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
100D16 100DY16 100DF16	4	37.6	79.2	1480	66	12.28	3.7	15	Y160M2-2
		54	68		73	13.68	3.9
		72	44.8		66	13.32	4.3
	5	37.6	99	2950	66	15.35	3.7	22	Y180M-2
		54	85		73	17.1	3.9
		72	56		66	16.65	4.3
	6	37.6	118.8	2950	66	18.42	3.7	22	Y180M-2
		54	112		73	20.52	3.9
		72	67.2		66	19.98	4.3
	7	37.6	138.6	2950	66	21.49	3.7	30	Y200L1-2
		54	119		73	23.94	3.9
		72	78.4		66	23.31	4.3
	8	37.6	158.4	2950	66	24.56	3.7	30	Y200L1-2
		54	136		73	27.36	3.9
		72	89.6		66	26.64	4.3
	9	37.6	178.2	2950	66	27.63	3.7	37	Y200L2-2
		54	153		73	30.78	3.9
		72	100.8		66	29.97	4.3
125D25 125DF25	2	72	51.2	2950	70.5	14.2	3.2	22	Y180M-2
		101	43		77.5	15.2	3.9
		119	35		74	15.3	4.5
	3	72	76.8	2950	70.5	21.3	3.2	30	Y200L1-2
		101	64.5		77.5	22.8	3.9
		119	52.5		74	22.95	4.5
	4	72	102.4	2950	70.5	28.4	3.2	37	Y200L2-2
		101	86		77.5	30.4	3.9
		119	70		74	30.6	4.5
	5	72	128	2950	70.5	35.5	3.2	45	Y225M-2
		101	107.5		77.5	38	3.9
		119	87.5		74	38.3	4.5
	6	72	153.6	2950	70.5	42.6	3.2	55	Y250M-2
		101	129		77.5	45.6	3.9
		119	105		74	45.9	4.5

备注：由于网站页面受到空间的限制更多数据不能全部呈现，如果您需要更加完善的产品技术参数表或其他产品图纸等数据，请直接联系我司销售人员免费索取，谢谢！

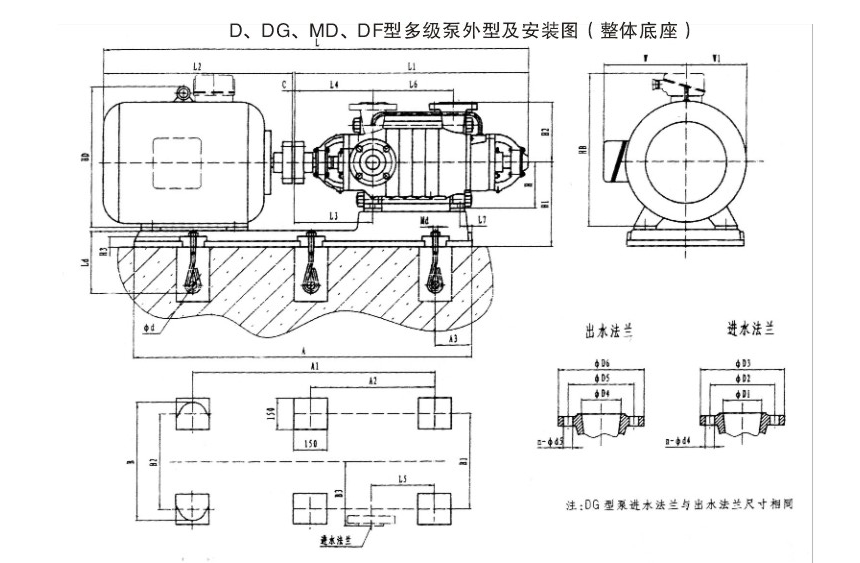

D型多级泵外形尺寸图（整体底座）

D型多级泵外型及安装尺寸表

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	FD	FB	H	H	H2	H3	B	B1	B2	B8	L5	Ld	N-Md	Di	D2	D3	n-d4	D4	D5	D6	n-d5	咖KW	型号	w\| W1
D、DG、MD、DF8-25	3	900	600	0	50	1172	695	475	265	265	180	60	315	470	50	215	170	30	440	390	390	170	95	350	4-20	40	100	130	4-13.5	40	110	150	4-17.5	5.5	Y18281-2	210	135
	4	985	660	0	50	222	745	475	265	265	230	110	316	470	150	216	170	30	440	390	390	170	196	350										7.5	Y13282-2	210	135
	5	985	650	0	50	272	795	475	265	265	280	60	315	470	150	215	170	30	440	300	390	170	196	950										75	Y13282-2	210	135
	6	1206	785	0	245	1452	845	605	265	265	390	110	386	590	150	2356	170	30	486	436	435	170	200	360										11	Y160M1-2	256	162.5
	7	1205	785	0	246	1502	895	606	265	265	380	60	386	530	150	235	170	30	486	436	4356	170	200	350										11	Y160M1-2	256	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	9	1306	836	0	296	1602	995	605	265	265	480	60	386	530	150	236	170	30	485	436	436	170	250	360										15	Y160M2-2	256	162.5
	10	500	986	0	870	1697	1045	650	265	266	530	160	386	580	150	285	170	85	486	436	435	170	325	350										18.5	Y160L-2	256	162.5
	11	500	935	0	370	747	095	850	265	265	580	110	385	530	150	235	170	35	485	435	435	170	325	350										18.5	Y160L-2	255	162.5
	12	1500	936	0	370	1797	145	650	265	265	690	60	386	530	50	235	170	35	486	436	436	170	325	350										18.5	Y160L-2	255	162.5

D、DG、MD、DF12-25																									4-20	50	110	140	4-13.5	40	110	150	4-17.5
	3	900	600	0	50	1173	695	475	265	265	180	60	315	470	150	215	170	30	440	390	390	170	95	350										7.5	Y13282-2	210	135
	4	1080	710	0	65	358	745	606	265	266	230	55	386	530	150	215	170	30	480	430	430	170	125	350										11	Y160M1-2	256	162.5
	5	1105	730	0	205	403	795	806	265	265	280	60	386	530	150	230	170	30	480	430	430	170	140	350										11	Y160M1-2	256	162.5
	6	1205	780	0	245	1453	845	605	265	265	330	105	386	530	150	230	170	30	485	435	435	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	8	340	890	0	315	598	945	805	265	265	430	105	385	530	150	230	170	30	485	435	435	170	225	350										18.5	Y160L-2	255162.5
	9	1340	890	0	315	1648	995	605	265	265	480	55	386	530	150	230	170	30	486	435	435	170	225	350										18.5	Y160L-2	255162.5
	10	450	890	0	345	1718	1045	670	265	265	530	110	430	565	150	265	170	30	525	400	465	170	300	350										22	Yi80M-2	286	180
	11	1450	890	0	345	768	095	670	265	265	580	60	430	565	150	265	170	30	525	400	465	170	300	350										22	Y180M-2	285	180
	12	1585	980	0	300	1923	1145	775	265	265	830	60	475	625	50	280	170	35	550	390	500	170	305	350										30	Y200L1-2	310	200

D型多级泵外型及安装尺寸表2

尺寸型级号\数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号\数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	HID	HB	H	H1	H2	H3	B	B1	B2	B3	L5	Ld	N-Md	D1	D2	D3	n-d4	D4	D5	D6	n-d5	功率KW	型号	W W1
D、MD、DF25-50	3	1320	875	0	215	1611	987	670	320.5	368	243	62	430	565	210	298	270	35	540	470	470	300	1246	350	4-20	80	50 DG 170	190 DG 215	4-175	80	170	215	8-22	22	YI80M-2	285	180
	4	1440	900	0	280	1776	997	775	320.5	868	305	127	476	625	210	305	270	85	57b	605	605	801	1846	350										80	Y200L1-	310	200
	5	1440	900	0	280	1838	1057	775	320.5	353	365	62	475	625	210	305	270	35	575	505	505	300	1845	350										37	Y200L2-	310	200
	6	1530	1100	0	300	1838	1117	815	9205	36	425	62	530	670	210	320	270	35	620	470	550	300	219.5	350										45	Y225M-2	345	225
	7	1685	1100	0	300	2111	1177	980	3205	858	485	62	575	770	210	365	270	86	670	470	600	300	159.5	350										56	Y250M-2	384	247.5
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350										75	Y2808-2	410	2775
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350					DG 8-22					75	Y2808-2	410	2775
	9	1838	1300	0	320	230	1297	1000	320.5	353	606	27	640	830	210	36	270	35	725	470	656	300	4448	350										76	Y2808-2	410	2775
	10	1935	1800	0	920	2361	1857	1000	320.5	858	665	62	640	880	210	88	270	85					生	出										75	Y2808-2	410	2775
	11	1995	1420	710	350	2421	1417	1000	320.5	358	725	127	640	830	210	380	270	35	725	470	655	300	5345	350	6-20									90	Y280M-2	410	2775
	12	1996	1420	710	350	2581	1477	1050	320.5	358	786	62	640	830	210	360	270	35	725	470	656	300	5346	350										90	Y280M-2	410	277.5

D、DG46-30	2																								4-27	80	150	90	4-17.5	65	145	185	8-17.5
	3	1160	845	0	150	152	845	672	315	330	230	62	430	565	210	260	210	35	530	460	460	210	172	500										22	Y180M-2	285	180
	4	1360	910	0	210	169	910	77	815	330	295	127	475	625	210	280	210	85	580	460	506	210	242	500										30	Y200L₁-2	310	200
	5	1360	910	0	210	1756	975	777	315	330	380	62	447	625	210	200	210	35	580	460	505	210	242	500										37	Y200L2-	310	200
	6	1432	935	0	290	821	1040	777	315	330	425	62	475	625	210	260	210	35	580	460	505	210	227	500										37	Y200L2-	310	200
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	8	1820	1130	0	240	2106	1170	982	315	330	556	127	575	广U	忆U	34L	210	35	660	460	500	210	472	500										55	Y250M-2	384	247.5
	9	1820	1130	0	240	217	1235	932	315	330	620	62	575	770	210	340	210	35	660	460	590	210	472	500										56	Y250M-2	384	247.5
	10	1897	1145	0	405	2806	1300	1002	815	330	686	62	640	830	210	386	210	86	720	460	650	210	870	500										75	Y2808-2	410	277.5
	11
	12

D型多级泵外型及安装尺寸表3

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	2	L3	L4	L6	L7	HD	HB	H	H1	H2	E	B	B1	B2	B3	L5	Ld	N-Md	D1	D2	Ds	m-d4	D4	D5	D6	n-db	功KW	型号	w	W1
100D16	2	954	655	0	169	1238	750	485	284	258	229	64	815	470	185	285	230	50	668	513	518	210	143	850	4-166-20	100	170	205	4-18	100	180	215	8-18	7.5	Y18282-	310	200
	3	1186	768	0	248	1440	827	610	284	258	306	79	385	530	185	305	230	50	569	513	513	210	118	350										11	Y160M1-	310	200
	4	1345	925	0	249	1517	904	610	284	258	383	120	386	590	185	265	290	50	520	460	460	210	279	350										15	Y160M2-	310	200
	5	1345	925	0	243	1662	991	658	294	268	460	59.5	386	580	185	26	230	50	620	460	460	210	295.5	350										18.5	Y160L-2	345	225
	6	1440	963	0	292	1754	1088	658	294	268	537	09.5	430	565	185	270	230	50	520	460	460	210	309.5	350										22	Y180M-2	385	2475
	7	1601	1014	0	369	1939	1146	658	294	268	614	59	475	625	186	320	230	50	563	513	613	210	329	350										30	Y200L1-	410	2775
	7	1601	1014	0	369	1939	1146	658	294	268	614	59	475	625	186	320	230	50	563	513	613	210	329	350										30	Y200L1-	410	2775
	8	1780	1258	629	262	2025	1232	790	3014	278	69	136	476	625	186	820	230	50	570	513	518	210	567	350										80	Y200L1-	410	2775
	9	1780	1258	629	262	2102	1390	790	304	278	788	60	475	625	185	320	230	50	570	513	513	210	585	350										37	Y20002-	410	2775



125D25	2	1247	790	0	252	1685	817	645	290	289	264	80	385	535	230	290	300	35	626	530	530	280	160	350	4-20	125			8-18				8-26	18.5	Y160L-2	225	1625
	3	1448	900	0	300	1685	907	775	299	289	364	150	475	625	230	290	300	85	626	580	530	280	222	350										80	Y200T1-	310	200
	4	1448	900	0	300	1775	997	775	299	289	444	60	475	625	230	290	300	35	626	530	530	280	222	350										37	Y200L2-	310	200
	5	1565	1040	0	300	1935	1087	845	299	289	534	60	530	670	230	325	300	35	626	550	550	280	312	350										45	Y225M-2	345	225
	6	1756	1100	0	850	2110	1177	980	299	289	624	64	575	770	230	340	300	85	626	550	610	280	356	850										56	Y250M-2	385	247.5
	7	2005	1400	700	330	2270	1287	1000	299	289	714	155	640	830	230	385	300	35	750	550	670	280	567	350	6-20					125	220	270		75	Y2808-2	410	2775
	7	2005	1400	700	330	2270	1287	1000	299	289	714	155	640	830	230	385	300	35	750	550	670	280	567	350			200	235						75	Y2808-2	410	2775
	8	2005	1400	700	330	2360	1857	1000	299	2s9	804	65	640	830	230	385	300	36	750	550	670	280	657	350										75	Y2808-2	410	2775
	9	2100	1500	750	369	2500	1447	1050	299	289	804	156	640	830	230	405	900	85	750	550	670	280	629	350										90	Y280M-2	410	2775

D型多级泵外型及安装尺寸表4

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																									进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	Al	A2	AS	L	LI	L2	L3	LA	L6	L7	C	HD	HB	H	HI	H2	HS	B	B1	B2	B3	L5	Ld	N-Md	D	D2	D3	n-d4	D4	D6	D6	n-db	KW	型号	w	WL
D、DG、MD、DF155-30																										6-27	150	240	286	8-23	150	250	300	8-26
	2	485	1060	530	220	2001	152	845	456	430	310	98	4	590	670	280	430	350	35	650	580	580	350	138	500										45	Y225M-4	200	200
	3	1780	1100	550	312	2271	1267	1000	456	490	425	135	4	640	890	280	430	360	35	710	580	640	350	198	500										75	Y2808-4	390	250
	4	1895	1260	630	312	2436	1882	1050	466	430	540	96	4	640	830	280	430	360	35	710	580	640	350	278	500										90	Y280M-4	330	250
	5	2218	1450	670	332	2721	1497	1220	456	430	655	202	4	865	1020	280	425	350	35	790	580	730	350	475	500										110	Y3158-4	400	315
	6	2218	450	670	38	2886	1612	1270	456	430	770	87	4	865	1020	280	425	350	35	790	580	730	350	475	500										132	Y315M-4	400	315
	6	2218	450	670	38	2886	1612	1270	456	430	770	87	4	865	1020	280	425	350	35	790	580	730	350	475	500										132	Y315M-4	400	315
	7	2514	1786	900	382	307	1727	1340	465	430	885	202	4	866	1020	280	426	360	36	790	680	730	350	705	500										160	Y815L1-4	400	815
	8	2514	786	900	382	3186	1842	1340	456	430	1000	87	4	865	1020	280	425	350	35	790	580	780	350	705	500										200	Y315L2-4	400	315



D、DG、MD、DF155-67	2	1860	1400	700	200	2564	1319	1240	447	447	283	90	5	865	1020	270	420	350	35	825	600	755	350	173	35	6-27	150	225		8-175	150	280	345	8-33	110	Y3158-2	576	3226
	3	1860	1400	700	260	2782	407	1310	447	447	371	90	5	865	1020	270	425	360	35	825	600	755	350	201	350										182	Y315M-2	576	3225
	4 1900		1400	700	250	2810	1495	1310	447	447	459	50	5	865	1020	270	425	350	35	825	600	755	350	359	350										200	Y315L2-2	576	3225
	注：D、DG155-67采用滑动轴承时，L3、L4尺寸为557,其相关安装尺寸发生变化


																													268 DG 345
																												DG 250		DG 8-33

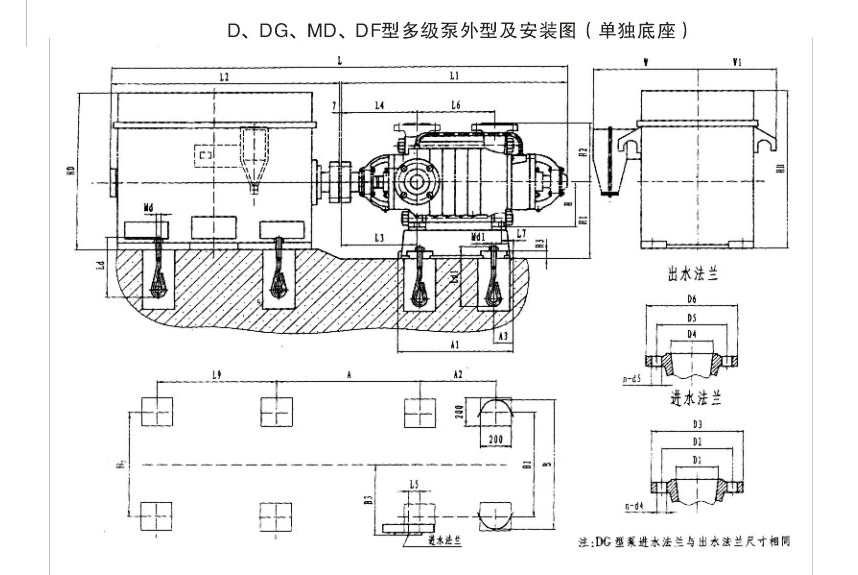

D型多级泵外形尺寸图（单独底座）

D型多级泵外型及安装尺寸(单独底座)

尺寸型级号数		外形及安装尺寸 ( H B 尺寸为防爆电机高度 )																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	L9	d	FD	HB	H	FL	E	ES	B	B	B2	B3	L5	4ME	Ld	ld	4Ma	Di	D2	D8	n-d4	D4	DsD6		n-d5	功KW	型号	wwi
D、MD、DF500-57	2	1221	770	388	180	3416	154	1890	622	591	42	130	900	7	170	125	410	560	550	50	930	S30	630	500	60	36	500	600	86	250	355	405	12-28	250	400	470	12-3	815	Y3654-4	S50	57
	3	1241	770	388	190	3680	1702	1980	2	601	574	130	1000	7	1330	1280	410	560	560	50	930	830	710	500	60	36	500	600	36									885	Y4003-4	850	57
	4	124	920	541	190	3842	1855	1980	629	591	727	130	1000	7	1330	1260	410	560	560	50	930	s90	710	500	60	36	500	600	36									600	Y4006-4	850	57
	5	1261	107	694	80	4196	2002	2180	629	501	880	1sd	1120	7	1475	1160	410	560	560	50	930	880	710	500	60	86	500	600	86									630	Y4505-4	900	566
	6	1261	1230	847	190	4348	2161	2180	29	501	1033	130	1120	7	47	1160	410	560	550	50	930	830	710	500	60	33	500	600	36									710	Y4506-4	90	050
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	8	1261	1595	1153	190	4664	2467	2180	2	601	133	130	112	7	475	1300	410	580	560	50	930	880	10	500	60	33	601	600	36									900	Y4509-4	900	565
	9	1421	1686	1306	190	517	2621	2550	829	591	1492	130	1250		655	1300	410	560	560	50	930	ss0	900	500	60	86	600	600	36									1000	Y5006-4	967	70
	10	1421	1840	458	190	5380	2778	d 2560	e9	501	1646	130	1250	7	1655	1300	410	580	550	50	930	830	900	500	60	36	600	600	36									120	15007-4	985	710
	11	142	998	62	190	5483	292	2550	e29	5e1	1798	130	125	7	1655	1300	410	560	550	50	930	830	900	500	60	36	600	600	36									1250	Y6009-4	96	70

D、MD、DF450-60	2	1194	648	348	150	3544	1645	1800	060	620	478	119	900	7	1170	1280	450	s10	800	50	050	970	630	550	81	M24	400	500	30	300	410	460	12-2	250	400	470	12-3	315	3554-46ky	s00	550
	3	1214	814	514	150	579	8181	980	660	620	64	1ig	1000	7	1330	1260	5	s10	600	50	050	970	710	550	31	MB0	500	500	80									450	Y4003-4Gky)	s50	57
	4	1234	980	680	150	4164	197	2180	660	820	810	11s	u120	7	1475	1160	450	S10	600	50	060	970	800	550	81	M30	500	500	30									630	Y4501-4(Gkyj	900	650
	5	1234	1146	846	50	428	2093	2180	660	620	876	119	1120		47	1300	450	610	600	50	1050	970	90d	550	31	M30	500	500	30									800	Y4508-4Gky)	900	650
	6	123	812	1012	150	444r	2259	280	860	620	114	ug	i120	7	147	180	450	s10	800	50	050	970	800	550	81	MB0	500	500	30									900	Y4504-46kj)	900	650
	7	1394	1478	1178	150	498		2550	68	620	1308	119	1250	7	1656	1300	450	S10	600	50	1050	970	900	550	31	M36	600	500	30									1120	5002-46kyj	965	70
	8	139	64	134	50	5149	2591	2550	680	620	1474	u8	1250	7	1655	1300	450	610	600	50	050	97d	900	550	31	M96	600	500	80									1250	5008-4aj	965	710
	9	1394	1810	1510	150	3314	2757	2550	660	20	1640	119	1250	7	1656	1300	450	310	600	50	1050	970	900	550	31	M6	800	500	30									1400	Y5004-4Gky)	968	710

D、DG、MD、DF型多级泵外型及安装尺寸(单独底座)2

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	LI	L2	L3	L4	L6	L7	I9	g	HD	HB	H	HI	H2	HB	B	B1	E2	B3	L5	4M	Ld	ld	4-Mi	Dl	D2	D9	n-d4	D4	D5	D6	n-d5	功KW	型号	W	w
D、MD、DF300-150																														300	370	25	12-90	175	320	477	-4812

	5		988	670	158		2240		758	746	715	130		7			380	500	650	100	1170	900	\	650	24			650	40
	6	\	1101	785	158	\	2966		768	746	830	130		7	\		380	680	660	100	1170	900		650	24			650	40
	7		121	900	158		2470		768	746	945	130		7			380	580	650	00	1170	900		650	24	\		650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	9	\	1448	1130	158		2700		758	746	117	130 中		7			380	580	650		1170	980	\	650	24			650	40
	10		1561	1245	158		28LF		6	746	129	L80		7			380	580	550		1170	0		650	24			650	40
	11		1678	138	158		2930		58	746	1405	30		7			380	580	650		1170	900		650	24			G50	40											来


D、MD、DF450-60																														250	355	405	8-26	250	400	470	12-3
	3	124	770	388	190	3580	1702	1980	329	591	574	130	100	7	1330	1040	410	560	550	50	930	830	710	500	60	30	500	600	36									855	Y4008-4	950	575
	4	1241	920	541	190	3842	186	1980	2	501	727	130	1000		1831	1160	410	560	560	50	980	380	710	500	60	30	500	600	36									500	Y4006-4	850	575
	5	1231	107	694	190	-1197	2008	2180	829	501	880	B1	112		1457	1160	410	560	550	50	930	830	800	500	60	30	00	000	38									630	Y4505-4	900	565
	6	126	1230	847	180	生强	216	218	629	591	1033	130	1121		457	1160	40	560	550	50	980	830	800	500	60	30	500	600	36									710	Y4506-4	900	565
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	8	1251	1537	1158		内	40	218	L	5	1338	130	112		457	1300	410	560	550	50	930	330	800	500	60	30	500	600	36									900	Y4509-4	900	565
	9	1421	1685	1306	190	517	2620	2550	622	591	1492	130	1250		1655	1300	410	560	50	50	8350	5SL	900	500	60	30	600	600	36									1000	Y5006-4	965	710
	10	142	1840	145	190	5830	E778	2550	29	501	1645	130	125	7	1666	1300	410	560	C	50	980	330	900	500	60	80	500	600	36									1120	Y5007-4	96	71

D、DG、MD、DF型多级泵外型及安装尺寸(单独底座)3

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	Al	A2	A3	L	L1	L2	L3	L4	L6	L7	I9	d	HD	HB	H	HL	F2	H	B	B1	B2	B3	L5	4-MG	Ld	Ld1	4-MaI	D	D2	D3	n-d4	D4	Ds	D6	n-d	功率AW	型号	w	w
	9	847	1260	910	175	3801	1957	1840	线	48	1115	110	508	4	865	1020	290	430	350	50	670	600	508	350	65	27	500	500	27	25	200	235	8-18	27	220	270	8-26	200	Y315L-4	400	31F
	10	885	1875	1025	176	3691	2072	1515	45	430	230	11	560	4	985	1080	280	430	350	50	670	600	610	350	66	27	500	500	27	25	200	235	8-18	27	220	270	8-26	200	2356M-4	500	375


D、DG、MD、DF155-67	5	976	765	400	182	3123	158	1540	447	447	547	08	560	5	1036	1080	270	420	350	50	670	600	610	350	72	24	400	400	24	150	225	265	8-18	150	280	345	8-33	220	2355ML-2	680	375
	6	976	945	580	18	321	167	1540	447	447	685	55	630	5	1035	1080	270	420	350	50	670	600	610	350	72	24	400	400	24									280	Y355L1-2	680	375
	7	976	945	580	182	3299	1769	1540	447	447	723	11	630	5	103:	1080	270	421	350	50	670	600	60	360	72	24	400	400	24									315	Y36612-2	680	37
	8	1067	1125	760	82	2	847	188	447	447	1	LB7	900	5	p1170	260	270	42	850	50	670	600	680	350	24	24	400	400	24									855	Y8555-2	800	50
	9	127	12	760	182	4025	1935	2000	447	447	899	iis	1000	5	1330	1260	70	420	350	50	670	600	710	350	68	30	500	400	24									450	Y4001-2	850	375
		注		：D、DG155-67采用滑动							轴承时		,L3、L4尺寸					为577,其相				关安装尺寸发生变					化。

D、DG、MD、DF420-93	3	1338	888	588	150	3903	1916	1980	756	78	528	30	1000	7	1330	1040	525	28	65	50	1280	1180	710	650	30	30	500	600	36	200	380	430	12-38	300	360	430	12-38	450	Y4005-4	850	57
	4	1338	1032	732	50	247	2061	2180	66	8	672	130	1000	巾	1475	L160	525	25	650	50	1260	1180	710	650	30	30	500	600	36									710	Y4506-4	800	565
	5	1338	1176	876	50	4391	2204	2180	56	次	816	130	1000	7	476	130	525	725	650	50	280	u180	710	650	30	80	500	600	96									900	Y4509-4	900	50
	6	1418	1320	1020	150	4905	234	550	756	78	980	131	1250	7	1685	1300	525	2	65	50	1280	1180	900	850	30	36	800	600	36									1120	I5007-4	965	710
	7	1418	1464	1161	150	5049	242	550	56	786	1101	130	250	7	1655	1300	525	25	630	50	260	1180	900	650	30	36	600	600	36									1250	Y4009-4	965	710
	8	1418	1608	L808	150	593	260	2560	56	次	124日	181	1250	7	165	1800	525	726	650	50	1260	1180	900	650	30	86	600	600	36									1250	Y5009-4	965	710
	8	1418	1608	L808	150	593	260	2560	56	次	124日	181	1250	7	165	1800	525	726	650	50	1260	1180	900	650	30	86	600	600	36									1250	Y5009-4	965	710
	9	1418	1782	1452	150	5837	2780	2550	756	98	1392	131	1250	7	1655	1500	52	25	65	50	1260	118	00	650	30	36	800	600	36									1400	Y50010-4	965	710
	10	443	1888	1596	15	582	292	2900	766	86	1538	3	1400	市	1850	1500	5	25	65	50	1280	1180	000	650	30	36	600	600	36									1600	Y5601-4	1100	800
	11	449	2040	1740	150	507	306	2900	56	796	1680	180	1400	7	1850	1500	525	25	65	50	26	1180	000	650	30	36	600	600	36									1800	Y5602-4	1100	800
	12	1443	2184	1884	150	S119	3212	2900	156	86	1824	130	1400	7	1850	1500	525	725	650	50	1260	1180	1000	650	30	36	600	600	36									2000	15603-4	1100	800

D、DG、MD、DF型多级泵外型及安装尺寸(单独底座)4

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	AS	L	L1	I2	LS	L4	L6	L7	I9	d	HD	HB	H	HL	H2	E	B	B1	B2	B3	T5	4-M	La	Lal	4Ma	Di	D2	DS	n-d4	D4	Ds	D6	n-5	蠲	型号	W	W1
D、DG、MD、DF720-60	2	1104	778	418	150	4108	178	2810	威	686	541	iig	i120	7	1660	1250	465	625	600	50	1050	97u	800	600	31	4-80	400	500	4-80	300	410	460	2-23	300		580	2-30	856	YB2-4505-	980	475
	3	1104	976	615	150	4298	1982	2310	650	636	737	119	1120	7	850	1250	465	625	800	50	1050	970	800	800	3	4-30	400	500	4-30									500	YB2-4508-	930	475
	4	117g	1178	815	150	4587	2178	2100	650	636	933	\|u9	1250	7	1850	1820	465	825	600	60	1050	970	900	600	31	4-36	500	500	4-30									710	YB2-6003-	970	510
	5	117g	137	015	150	4781	2374	2400	650	836	112	hi9	1250	7	2126	1320	465	836	600	50	1050	970	900	600	31	4-36	500	500	4-30									900	YB2-5005-4	970	540
	6	1219	1574	1214	150	5177	2570	2800	650	636	1325	118	400	7	2125	1450	465	625	600	50	1050	970	1000	800	3	4-36	500	500	4-30									1120	YE2-562-4	1030	590
	7	1219	1774	1418	150	5873	276	2000	60	686	152	11s	1400	7	2250	1450	465	626	600	50	1050	97d	1000	600	31	4-86	500	500	4-30						460			1250	YB2-5808-	1030	590
	7	1219	1774	1418	150	5873	276	2000	60	686	152	11s	1400	7	2250	1450	465	626	600	50	1050	97d	1000	600	31	4-86	500	500	4-30									1250	YB2-5808-	1030	590
	8	1219	1972	16L2	150	5560	2962	2800	650	635	1717	119	1400	7	2250	1450	465	625	800	50	1050	970	1000	800	3	4-36	500	500	4-30									1400	YEB2-5604-4	1030	590
	9	1864	2172	1812	150	5665	3158	2100	65	636	19is	ui9	1860	7	2830		165	6826	600	60	1050	97d	1000	600	31	4-36	500	500	4-80									1600	YKS5608-4	jiid	ui10
	10	144	2300	1902	150	6161	3964	2800	650	836	210	119	2000	7	2380		466	0	600	50	1050	97u	1120	800	3	4-42	630	500	4-30									1800	YK96801-4	113	136


D、DG、MD、DF800-60	2	1104	778	418	150	4103	1786	2310	650	636	541	119	1120		1930	1250	465	625	800	50	1050	970	800	300	31	4-30	400	500	4-30	300	410	460	2-2	300	460	580	12-3	500	YB2-4508-4	930	475
	3	1178	976	615	150	498	1982	2100	50	635	787	11g	1260	7	2080	1250	465	826	600	50	1050	97	800	600	31	4-30	100	500	4-30									710	YB2-6003-	870	540
	4	117s	L176	815	150	4586	2178	2400	850	636	933	\|ug	1250	7	2080	1320	466	6	800	50	1050	970	900	600	3	4-36	500	500	4-30									900	YB2-5005-4	970	540
	5	1219	1375	1015	150	4981	2374	2800	650	635	1129	119	1400	7	2080	1320	465	625	600	50	1050	970	900	600	3	4-36	500	500	4-30									1120	YB2-5602-	1030	590
	6	1219	1574	1214	150	517	2570	2600	650	636	1325	119	1400	7	2330	1450	466	625	600	50	050	97	1000	600	31	4-36	500	500	4-30									1250	YB2-5603-4	103	590
	7	1219	1774	14LS	150	587	2768	2800	650	836	152	119	1400	7	2330	1450	465	625	600	50	1050	97d	1000	800	3	4-36	500	500	4-30									1400	YB2-5604-	1030	590
	7	1219	1774	14LS	150	587	2768	2800	650	836	152	119	1400	7	2330	1450	465	625	600	50	1050	97d	1000	800	3	4-36	500	500	4-30									1400	YB2-5604-	1030	590
	8	196	972	1612	150	5968	2962	2100	650	636	171	71g	11860	7	2390	1450	46	625	600	50	1050	970	1000	600		4-36	500	500	4-30									1600	YKS5603-4	11id	ii10
	9	1444	2172	18L2	150	507	3158	2800	60	636	19is	ug	2000	7	2850		46	67	600	50	1050	970	1000	800	3	4-36	500	500	4-30									1800	YK96301-4	113[	L135
	10	144	2390	1982	150	516	3964	2800	650	635	2108	iig	2000	7	2850		465	625	600	50	1050	970	1120	600	31	4-4	630	500	4-30									2000	YK96302-4	1135	1136

备注：由于网站页面受到空间的限制更多数据不能全部对应呈现，如果您需要更加完善的产品技术参数表或其他产品图纸等数据，请直接联系我司销售人员免费索取，谢谢！

您还可能对以下产品感兴趣
