CHLK不锈钢空调专用泵产品概述

CHLK为非自吸轻型卧式单吸多级离心泵(简称：CHLK不锈钢空调专用泵)，具有高效率、低噪声耐轻度腐蚀及结构紧凑、外形美观、体积小、重量轻等特点。CHLK,CHLF,CHLFT产品执行标准Q/HNB003《轻型卧式空调专用泵》。

CHLK不锈钢空调专用泵材料选用不锈钢材质由含有铬、镍等元素的不锈钢合金制成，能够抵御氧化、酸蚀和盐腐蚀等恶劣环境，具有优异的耐腐蚀性能。不锈钢通过铸造工艺制造，具有较高的强度和韧性，能够承受较高的冲击和振动负荷，适用于多种应用场景。另外不锈钢在高温和低温环境下具有良好的机械性能，能够在极端工作条件下保持较好的稳定性。不锈钢具有优良的可塑性和可加工性，能够通过各种铸造、冲压等工艺制造出复杂的形状和结构，并可进行切削、焊接、冷热加工等多种加工操作。不锈钢的主要特点：304不锈钢具有良好的耐腐蚀性和适中的强度，广泛应用于食品加工、医疗设备等领域。316不锈钢含有钼元素，具有更好的耐腐蚀性和高温强度，常用于化工、海洋工程等领域。316L不锈钢低碳版本，具有更好的焊接性和耐腐蚀性，适用于对焊接性能要求较高的场合。

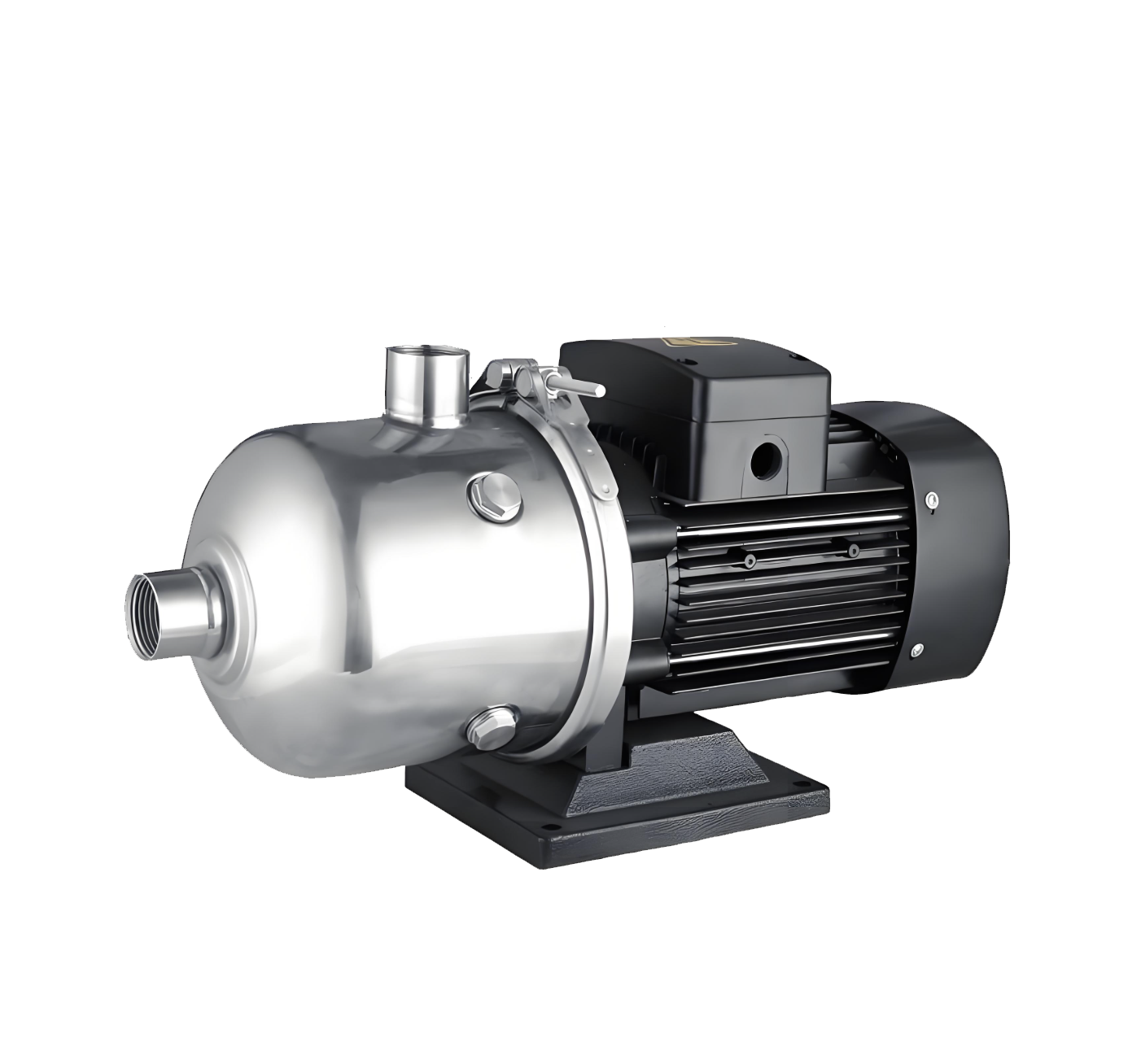

                               CHLK不锈钢空调专用泵产品图

CHLK不锈钢空调专用泵用途：

·CHLK不锈钢空调专用泵产品适用低粘度、中性、非爆炸性、不含固体颗粒或纤维的液体， 被输送的液体不能对泵的材料具有化学腐蚀性。(油或以油为主的液体  可以用特殊型号的泵输送);

●空调系统的循环；

●冷却系统

●水处理(水的净化);

●工业清洗系统

●液体的输送、循环和提升；

●热水和冷水；

●食品、饮料、农业等配料系统；

CHLK不锈钢空调专用泵适用范围：

●介质温度：常温型-15℃~+70℃;热水型-15℃~+110℃;

●流量范围：0.5~28m³/h;

●最大压力：10bar;

●介质酸碱度范围：pH5~9;

●最高环境温度：+ 40℃;

●最大吸入压力受最大工作压力的限制；

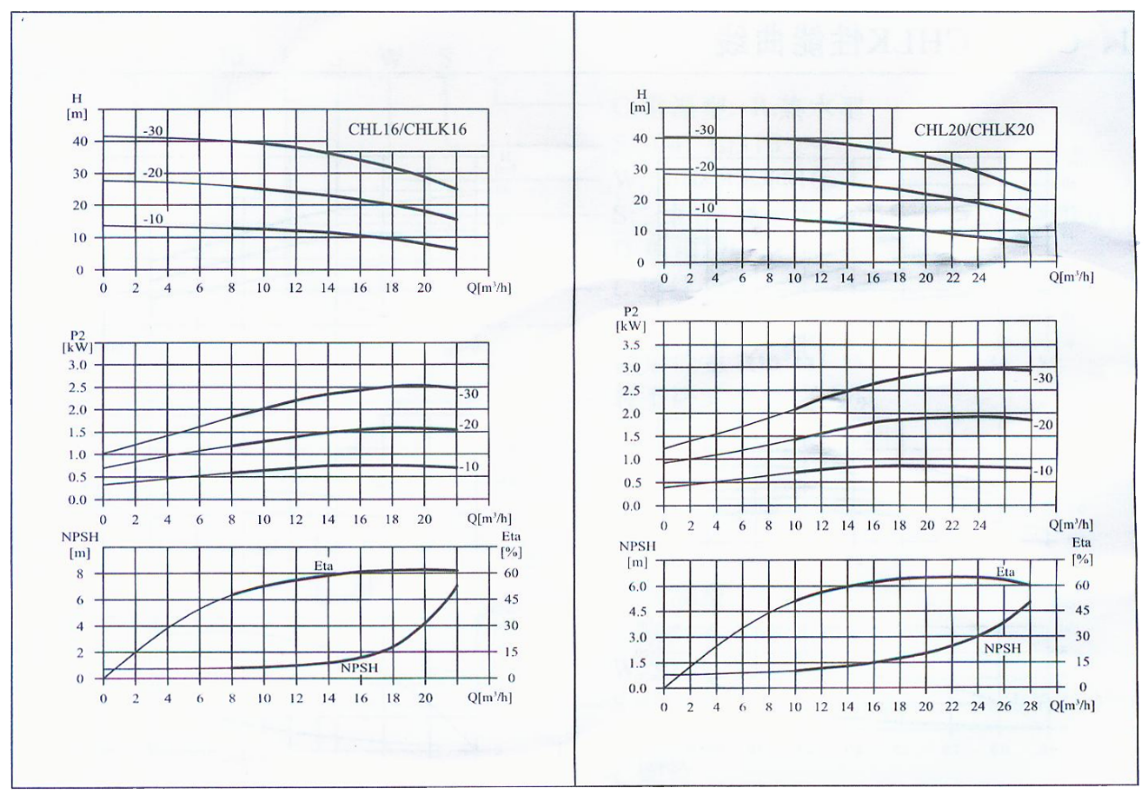

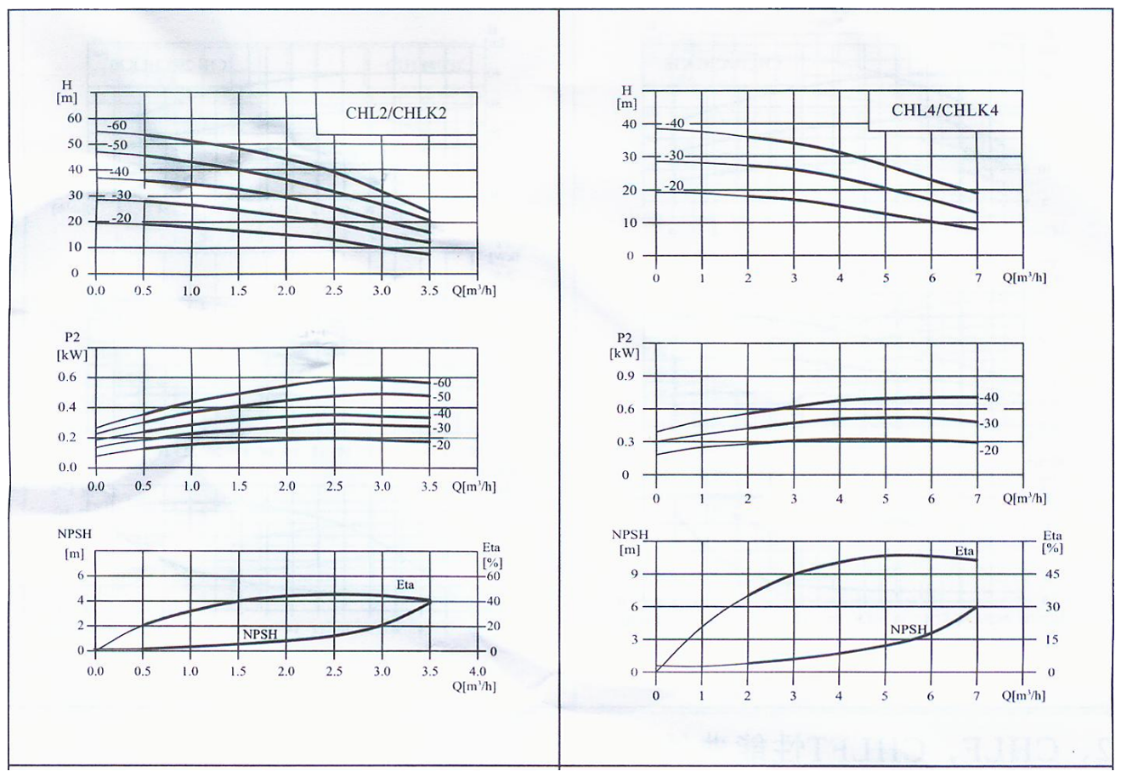

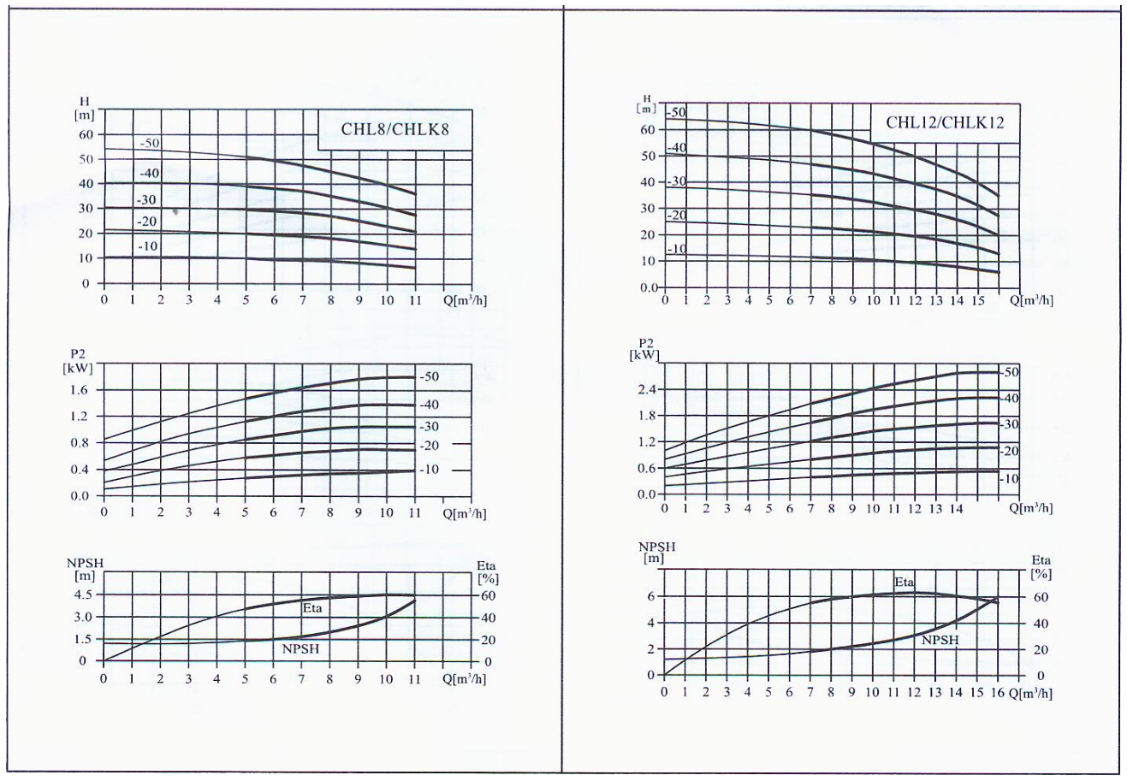

●最小进口压力：参照NPSH 曲线；

当泵输送的液体的比重和粘度比水大时，轴功率会上升，所以必 须使用与轴功率相匹配的电机。

CHLK不锈钢空调专用泵型号含义

CHLK不锈钢空调专用泵结构说明

●泵为卧式，多级节段式，泵轴为电机轴的延伸体，泵进出口方向 为轴向吸入，径向排出。

●CHL,CHLK  泵由电机、密封座、导叶、叶轮、进出水段、泵轴、 机械密封等主要零部件组成。CHLF,CHLFT泵由电机、进水体、出  水体，导叶、叶轮、泵轴、机械密封等主要部件组成。

●泵关键零部件导叶、叶轮、进出水段、泵轴均采用不锈钢材料， CHLFT泵的进、出水体采用铸铁件。

●泵用轴封为单端面机械密封，磨块为碳化硅/石墨，根据客户需要，也可采用其它材质的磨块。

●泵与管路联接的基本型式为符合GB7307 管螺纹联接，泵结构见图。

CHLK不锈钢空调专用泵结构拆解图2/4

结构拆解图零部件名称：1、进出水段，2、连接管，3、压板，4、叶轮，6、堵头，7、出水导叶，8、机械密封，10、底座，11、快速接头，12、导叶(2级泵不存在)，12a、口环盖 ，12b、口 环，13、支撑导叶(2-3级泵不存在)，14、导流器，15、隔套(CHL2 不存在) ，16、叶轮隔套，17、叶轮短隔套 (2-3级泵不存在) ，18、耐磨轴套(2-3级泵不存在)，19、首级叶轮压盖，20、螺母，21、拉紧杆，22、螺母，23、0形圈，24 、O形圈，25、O 形圈，26、螺栓，27、螺母，28、螺栓，29、弹簧垫圈，30、密封座，31、垫圈，32、电机

CHLK不锈钢空调专用泵结构拆解图8/12/16/20

结构拆解图零部件名称：1、进出水段，2、连接管，3、压板，4、叶轮，6、堵头，7、出水导叶，8、机械密封，10、底座，11、快速接头，12、导叶，12a、口环盖，12b、口 环，13、支撑导叶，(1-2级泵不存在)，14、导流器，15、隔套，16、叶轮隔套，17、支撑短隔套，(1-2级泵不存在)，18、轴套，(1-2级泵不存在)，19、首级叶轮压盖，20、螺母，21、拉杆，22、螺母，23、0形圈，24 、O形圈，25、0形圈，26、螺栓，27、螺母，28、螺栓，29、弹簧垫圈，30、密封座，31、垫圈，32、电机，33、支撑长隔套(1-2级泵不存在)
