DG锅炉给水泵

品牌：壹泵阀
型号：DG
压力/扬程：50~1153米
工作温度：0℃～80℃
连接方式：法兰

产品名称：DG锅炉给水泵
通径/流量：6.3~96吨/每小时
材质：铸铁
驱动方式：电动、多级
适用范围：清水、或物理化学性质类似于水的液体。

产品概述
性能参数
尺寸重量

DG锅炉给水泵

DG锅炉给水泵产品概述

DG锅炉给水泵系列泵系卧式单吸多级分段式离心泵（简称：DG锅炉给水泵），采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点，可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于其它液体之用(含杂质量小于1%,颗粒度小于0.1毫米)。通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统等部分材质或零部件功能，适用于输送热水、油类、腐蚀性或含磨料的介质等。

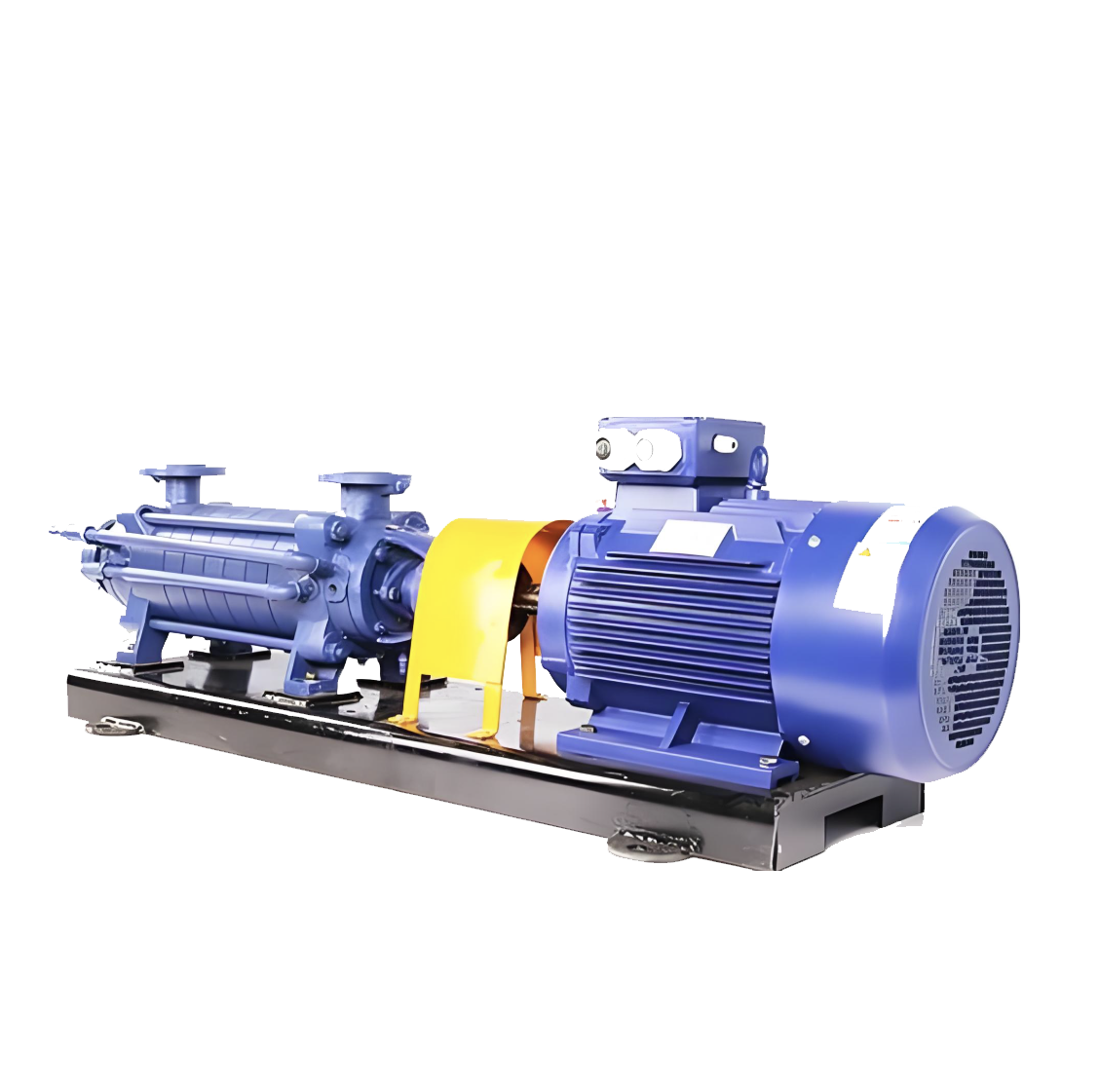

DG锅炉给水泵产品图

DG锅炉给水泵系列性能范围:

流量：6.3~960吨/每小时

扬程：50~1153米

温度：-20℃~105℃

粘度：120 厘泊

各种型号泵的性能参数。详见性能曲线。

DG锅炉给水泵输送介质温度不大于105℃。适用于小型锅炉给水的热水或输送类似的水的其他场合。

执行标准： D型、DG型、DY型、DF型多级清水离心泵执行标准 GB/T5657-1995《离心泵技术条件Ⅲ类》。MD型执行标准 MT114-2005 煤矿用耐磨离心泵技术条件。

DG锅炉给水泵型号意义说明

例如DG6-25X3

DG代表锅炉给水泵

6代表流量；25代表每级泵的扬程；3代表泵的级数。

DG锅炉给水泵结构说明

D、DF、DY 、DM、DG型泵系卧式、单吸、分段式多级离心泵。在 D 、MD型的吸入口为水平方向，吐出口为垂直向上；DG、DF、DY 型泵的吐出口和吸入口（仅 DF155-30 的吸入口为水平方向）均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段、轴承体等泵壳体部分联结成一体。用户应根据泵的扬程选择泵的级数。

DG锅炉给水泵系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定，每增加一级叶轮也将随之增加一个。轴上零件用平键和轴螺母坚固使之与轴成为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平

衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

DG锅炉给水泵的吸入段、中段、吐出段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。定子部分主要由吸入段、中段、吐出段、导叶、填料函体等分别用拉紧螺栓和螺母联成一体。

轴的密封形式有机械密封和填料密封两种。

D 型泵大多采用填料密封，DF、DY、GD、DM型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。上海美言壹泵阀生产的该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。本系列的卧式多级离心泵为两端支承。壳体部分是节段式。泵的传动方式是通过弹性联轴器与电动机联接。泵的旋转方向，从驱动端看泵，为顺时针方向旋转。泵的结构说明参见图1和图2。

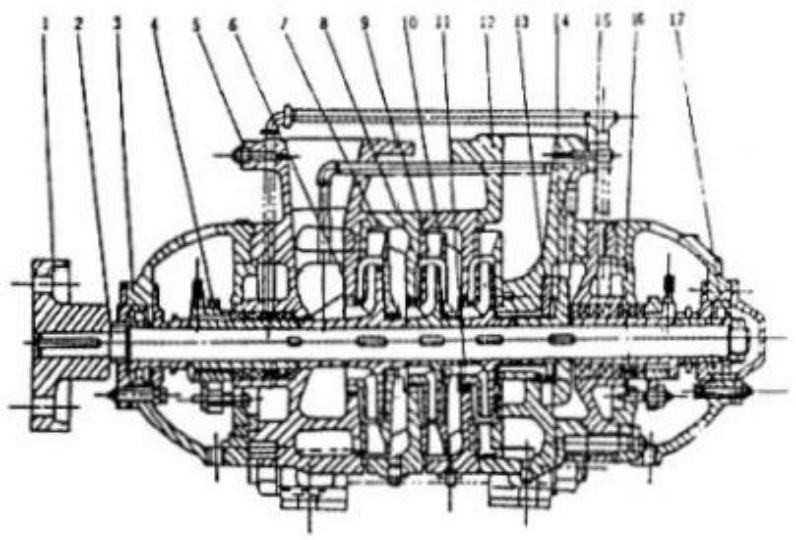

DG锅炉给水泵外形结构图

外形结构图零部件名称：1-柱销弹性联轴起2-轴3-滚动轴承部件4-水冷填料压盖5-吸入段6-密封环7-中段8-叶轮9-导叶10-导叶套11-螺栓12-排出段13-平衡套(环)14-平衡盘15-填料函体16-水冷室盖17-轴承

DG锅炉给水泵的密封

a 吸入段、中段、吐出段之间的静止结合面用纸垫或O 型圈来密封。

b.泵各级间采用节流密封。

c.泵的两侧轴封采用软填料密封。可根据用户要求，采用机械密封。

d.采用挡水圈挡水，防止水进入轴承。

4.轴承部分

整个转子由轴两端的圆柱滚子轴承来支承。轴承采用油脂润滑。

D 、MD420-93,D 、DG 、MD155-67和D 、DG 、MD85-67等泵也可以根据用户要求采用滑动轴承来支承，采用稀油润滑，并用油环进行自润滑。

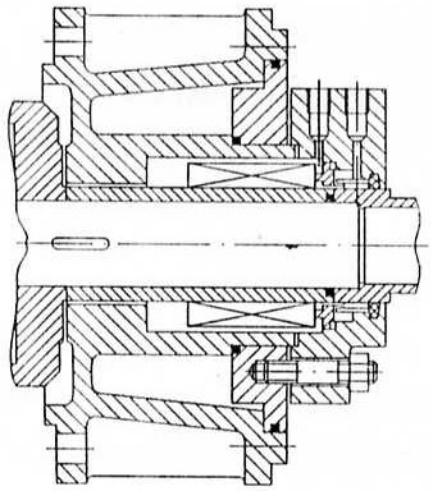

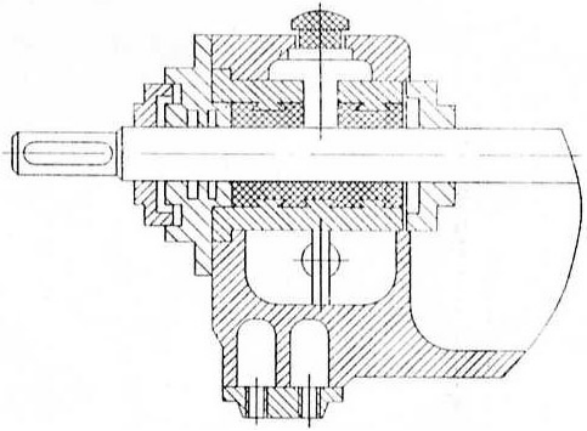

机械密封结构图滑动轴承结构图

DG锅炉给水泵的装配与检测

本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。诸如叶轮出口中心与导叶进口中心的对准，泵的转子部分与定子部分的各个密封间隙大小及均匀等。装配时应按图纸的技术要求。方能保证装配质量。

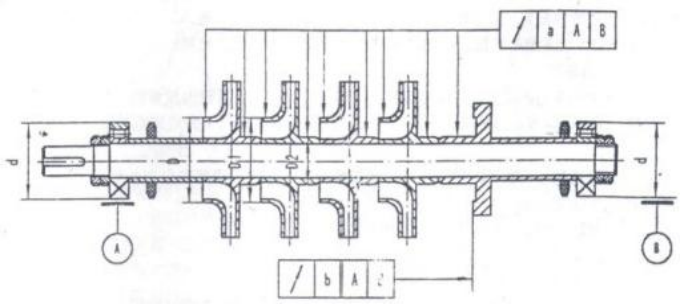

1.转子部件以两轴承为支承分别测量叶轮口环、叶轮挡套(或叶轮后脐子)、平衡挡套和轴套的圆跳动值a 及平衡盘端面的跳动值b 应符合转子结合部图纸的要求。

2.定子部件测量转子轴向串量、平衡环(套)的端面跳动值，应符合总装图的要求。

3.装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。

DG锅炉给水泵性能参数表

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DG25-50	7	15	360.5	2950	44	33.49	2.4	55	Y250M-2
		25	350		54	44.16	2.7
		28	336		54	47.5	2.8
	8	15	412	2950	44	38.27	2.4	75	Y280S-2
		25	400		54	50.24	2.7
		28	384		54	54.26	2.8
	9	15	463.5	2950	44	43.06	2.4	75	Y280S-2
		25	450		54	56.77	2.7
		28	432		54	61.04	2.8
	10	15	515	2950	44	47.84	2.4	75	Y280S-2
		25	500		54	63.08	2.7
		28	480		54	67.82	2.8
	11	15	566	2950	44	52.58	2.4	90	Y280M-2
		25	550		54	63.69	2.7
		28	528		54	74.6	2.8
	12	15	618	2950	44	57.41	2.4	110	Y315S-2
		25	600		54	75.69	2.7
		28	576		54	81.38	2.8
DG46-30	2	30	68	2950	64	8.68	2.4	15	Y160M2-2
		46	60		70	10.74	3
		55	54		68	11.89	4.6
	3	30	102	2950	64	13.02	2.4	22	Y180M-2
		46	90		70	16.11	3
		55	81		68	17.84	4.6
	4	30	136	2950	64	17.36	2.4	30	Y200L1-2
		46	120		70	21.48	3
		55	108		68	23.79	4.6
	5	30	170	2950	64	21.7	2.4	37	Y200L2-2
		46	150		70	26.85	3
		55	135		68	29.74	4.6
	6	30	204	2950	64	26.04	2.4	45	Y200L2-2
		46	180		70	32.21	3
		55	162		68	35.68	4.6

DG锅炉给水泵性能参数表2

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DG46-30	7	30	238	2950	64	30.38	2.4	45	Y225M-2
		46	210		70	37.58	3
		55	189		68	41.63	4.6
	8	30	274	2950	64	34.72	2.4	55	Y250M-2
		46	240		70	42.95	3
		55	216		68	47.58	4.6
	9	30	306	2950	64	39.06	2.4	75	Y250M-2
		46	270		70	48.32	3
		55	243		68	53.53	4.6
	10	30	430	2950	64	43.4	2.4	75	Y280S-2
		46	300		70	53.69	3
		55	270		68	59.47	4.6
DG46-50	2	28	111	2950	53	16.8	2.5	30	Y200L1-2
		46	100		63	19.9	2.5
		50	92		63.2	21.5	3
	3	28	172.5	2950	53	24.8	2.5	37	Y200L2-2
		46	150		63	29.9	2.5
		50	144		63.2	31	3
	4	28	230	2950	53	33.1	2.5	45	Y225M-2
		46	200		63	39	2.5
		50	192		63.2	41.3	3
	5	28	287.5	2950	53	41.4	2.5	55	Y250M-2
		46	250		63	49.8	2.5
		50	240		63.2	51.6	3
	6	28	345	2950	53	49.6	2.5	75	Y280S-2
		46	300		63	59.7	2.5
		50	288		63.2	61.9	3
	7	28	402.5	2950	53	57.9	2.5	90	Y280M-2
		46	350		63	69.7	2.5
		50	336		63.2	72.2	3
	8	28	460	2950	53	66.2	2.5	90	Y280M-2
		46	400		63	79.6	2.5
		50	384		63.2	82.6	3

DG锅炉给水泵性能参数表3

泵型号	级数	流量	扬程	转速	效率	轴功率	必需汽蚀余量	配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
DG46-50	9	28	517.5	2950	53	74.4	2.5	110	Y315S-2
		46	450		63	89.6	2.5
		50	432		63.2	92.9	3
	10	28	575	2950	53	82.7	2.5	132	Y315M1-2
		46	500		63	99.5	2.5
		50	480		63.2	103.2	3
	11	28	632.5	2950	53	91	2.5	132	Y315M1-2
		46	550		63	109.5	2.5
		50	528		63.2	113.5	3
	12	28	690	2950	53	99.3	2.5	132	Y315M1-2
		46	600		63	119.4	2.5
		50	576		63.2	123.9	3

DG锅炉给水泵性能参数表4

泵型号	级数	流量	扬程	转速	效率	轴功率		配用电机
		流量	扬程	转速	效率	轴功率		配用电机
		Q	H	n	η	P	（NPSH）r	功率	型号
		（m3/h)	m	(r/min)	%	kW	(m)	kW	型号
80DG12	2	21.6	28.8	2950	69	2.46	3.2	4	Y112M-2
		34.6	22.8		75	2.84	3.3
		39.6	19		72	2.82	3.4
	3	21.6	43.2	2950	69	3.69	3.2	5.5	Y132S1-2
		34.6	34.2		75	4.26	3.3
		39.6	28.5		72	4.23	3.4
	4	21.6	57.6	2950	69	4.92	3.2	7.5	Y132S-2
		34.6	45.6		75	5.69	3.3
		39.6	38		72	5.64	3.4
	5	21.6	72	2950	69	6.15	3.2	11	Y160M1-2
		34.6	57		75	7.1	3.3
		39.6	50.5		72	7.05	3.4
	6	21.6	86.4	2950	69	7.38	3.2	11	Y160M1-2
		34.6	68.4		75	8.52	3.3
		39.6	60		72	8.46	3.4
	7	21.6	100.8	2950	69	8.61	3.2	15	Y160M2-2
		34.6	79.8		75	9.94	3.3
		39.6	69.5		72	9.87	3.4
	8	21.6	115.2	2950	69	9.84	3.2	15	Y160M2-2
		34.6	91.2		75	11.36	3.3
		39.6	79		72	11.28	3.4
	9	21.6	129.6	2950	69	11.07	3.2	18.5	Y160L-2
		34.6	102.6		75	12.78	3.3
		39.6	88.5		72	12.69	3.4

备注：由于网站页面受到空间的限制更多数据不能全部对应呈现，如果您需要更加完善的产品技术参数表或其他产品图纸等数据，请直接联系我司销售人员免费索取，谢谢！

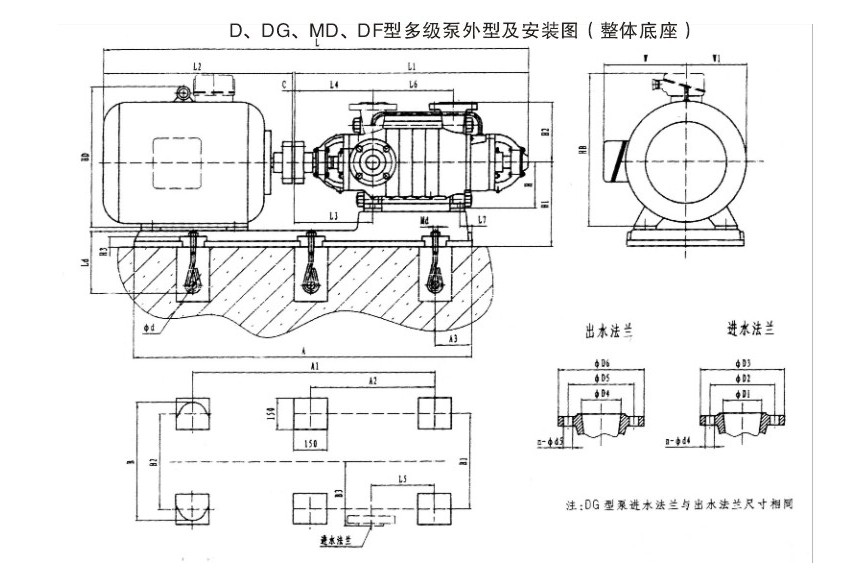

DG锅炉给水泵外形尺寸图

DG锅炉给水泵外型及安装尺寸表

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	FD	FB	H	H	H2	H3	B	B1	B2	B8	L5	Ld	N-Md	Di	D2	D3	n-d4	D4	D5	D6	n-d5	咖KW	型号	w\| W1
D、DG、MD、DF8-25	3	900	600	0	50	1172	695	475	265	265	180	60	315	470	50	215	170	30	440	390	390	170	95	350	4-20	40	100	130	4-13.5	40	110	150	4-17.5	5.5	Y18281-2	210	135
	4	985	660	0	50	222	745	475	265	265	230	110	316	470	150	216	170	30	440	390	390	170	196	350										7.5	Y13282-2	210	135
	5	985	650	0	50	272	795	475	265	265	280	60	315	470	150	215	170	30	440	300	390	170	196	950										75	Y13282-2	210	135
	6	1206	785	0	245	1452	845	605	265	265	390	110	386	590	150	2356	170	30	486	436	435	170	200	360										11	Y160M1-2	256	162.5
	7	1205	785	0	246	1502	895	606	265	265	380	60	386	530	150	235	170	30	486	436	4356	170	200	350										11	Y160M1-2	256	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	8	308	835	0	295	552	945	805	265	265	430	10	385	530	150	236	170	30	485	435	435	170	250	950										15	Y160M2-2	255	162.5
	9	1306	836	0	296	1602	995	605	265	265	480	60	386	530	150	236	170	30	485	436	436	170	250	360										15	Y160M2-2	256	162.5
	10	500	986	0	870	1697	1045	650	265	266	530	160	386	580	150	285	170	85	486	436	435	170	325	350										18.5	Y160L-2	256	162.5
	11	500	935	0	370	747	095	850	265	265	580	110	385	530	150	235	170	35	485	435	435	170	325	350										18.5	Y160L-2	255	162.5
	12	1500	936	0	370	1797	145	650	265	265	690	60	386	530	50	235	170	35	486	436	436	170	325	350										18.5	Y160L-2	255	162.5

D、DG、MD、DF12-25																									4-20	50	110	140	4-13.5	40	110	150	4-17.5
	3	900	600	0	50	1173	695	475	265	265	180	60	315	470	150	215	170	30	440	390	390	170	95	350										7.5	Y13282-2	210	135
	4	1080	710	0	65	358	745	606	265	266	230	55	386	530	150	215	170	30	480	430	430	170	125	350										11	Y160M1-2	256	162.5
	5	1105	730	0	205	403	795	806	265	265	280	60	386	530	150	230	170	30	480	430	430	170	140	350										11	Y160M1-2	256	162.5
	6	1205	780	0	245	1453	845	605	265	265	330	105	386	530	150	230	170	30	485	435	435	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	7	1205	780	0	245	508	895	605	265	265	380	55	386	530	150	230	170	80	486	436	436	170	196	350										15	Y160M2-2	256162.5
	8	340	890	0	315	598	945	805	265	265	430	105	385	530	150	230	170	30	485	435	435	170	225	350										18.5	Y160L-2	255162.5
	9	1340	890	0	315	1648	995	605	265	265	480	55	386	530	150	230	170	30	486	435	435	170	225	350										18.5	Y160L-2	255162.5
	10	450	890	0	345	1718	1045	670	265	265	530	110	430	565	150	265	170	30	525	400	465	170	300	350										22	Yi80M-2	286	180
	11	1450	890	0	345	768	095	670	265	265	580	60	430	565	150	265	170	30	525	400	465	170	300	350										22	Y180M-2	285	180
	12	1585	980	0	300	1923	1145	775	265	265	830	60	475	625	50	280	170	35	550	390	500	170	305	350										30	Y200L1-2	310	200

DG锅炉给水泵外型及安装尺寸表2

尺寸型级号\数		外形及安装尺寸(HB尺寸为防爆电机高度)																								进水法兰				出水法兰				电动机		电动机宽
尺寸型级号\数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	HID	HB	H	H1	H2	H3	B	B1	B2	B3	L5	Ld	N-Md	D1	D2	D3	n-d4	D4	D5	D6	n-d5	功率KW	型号	W W1
D、MD、DF25-50	3	1320	875	0	215	1611	987	670	320.5	368	243	62	430	565	210	298	270	35	540	470	470	300	1246	350	4-20	80	50 DG 170	190 DG 215	4-175	80	170	215	8-22	22	YI80M-2	285	180
	4	1440	900	0	280	1776	997	775	320.5	868	305	127	476	625	210	305	270	85	57b	605	605	801	1846	350										80	Y200L1-	310	200
	5	1440	900	0	280	1838	1057	775	320.5	353	365	62	475	625	210	305	270	35	575	505	505	300	1845	350										37	Y200L2-	310	200
	6	1530	1100	0	300	1838	1117	815	9205	36	425	62	530	670	210	320	270	35	620	470	550	300	219.5	350										45	Y225M-2	345	225
	7	1685	1100	0	300	2111	1177	980	3205	858	485	62	575	770	210	365	270	86	670	470	600	300	159.5	350										56	Y250M-2	384	247.5
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350										75	Y2808-2	410	2775
	8	1938	1300	0	320	2171	1237	980	320.5	353	545	187	640	890	210	385	270	35	728	470	655	300	4445	350					DG 8-22					75	Y2808-2	410	2775
	9	1838	1300	0	320	230	1297	1000	320.5	353	606	27	640	830	210	36	270	35	725	470	656	300	4448	350										76	Y2808-2	410	2775
	10	1935	1800	0	920	2361	1857	1000	320.5	858	665	62	640	880	210	88	270	85					生	出										75	Y2808-2	410	2775
	11	1995	1420	710	350	2421	1417	1000	320.5	358	725	127	640	830	210	380	270	35	725	470	655	300	5345	350	6-20									90	Y280M-2	410	2775
	12	1996	1420	710	350	2581	1477	1050	320.5	358	786	62	640	830	210	360	270	35	725	470	656	300	5346	350										90	Y280M-2	410	277.5

D、DG46-30	2																								4-27	80	150	90	4-17.5	65	145	185	8-17.5
	3	1160	845	0	150	152	845	672	315	330	230	62	430	565	210	260	210	35	530	460	460	210	172	500										22	Y180M-2	285	180
	4	1360	910	0	210	169	910	77	815	330	295	127	475	625	210	280	210	85	580	460	506	210	242	500										30	Y200L₁-2	310	200
	5	1360	910	0	210	1756	975	777	315	330	380	62	447	625	210	200	210	35	580	460	505	210	242	500										37	Y200L2-	310	200
	6	1432	935	0	290	821	1040	777	315	330	425	62	475	625	210	260	210	35	580	460	505	210	227	500										37	Y200L2-	310	200
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	7	1532	1010	0	300	1926	1105	817	815	330	490	62	530	670	210	290	210	85	615	460	546	210	282	500										45	Y225M-2	345	225
	8	1820	1130	0	240	2106	1170	982	315	330	556	127	575	广U	忆U	34L	210	35	660	460	500	210	472	500										55	Y250M-2	384	247.5
	9	1820	1130	0	240	217	1235	932	315	330	620	62	575	770	210	340	210	35	660	460	590	210	472	500										56	Y250M-2	384	247.5
	10	1897	1145	0	405	2806	1300	1002	815	330	686	62	640	830	210	386	210	86	720	460	650	210	870	500										75	Y2808-2	410	277.5
	11
	12

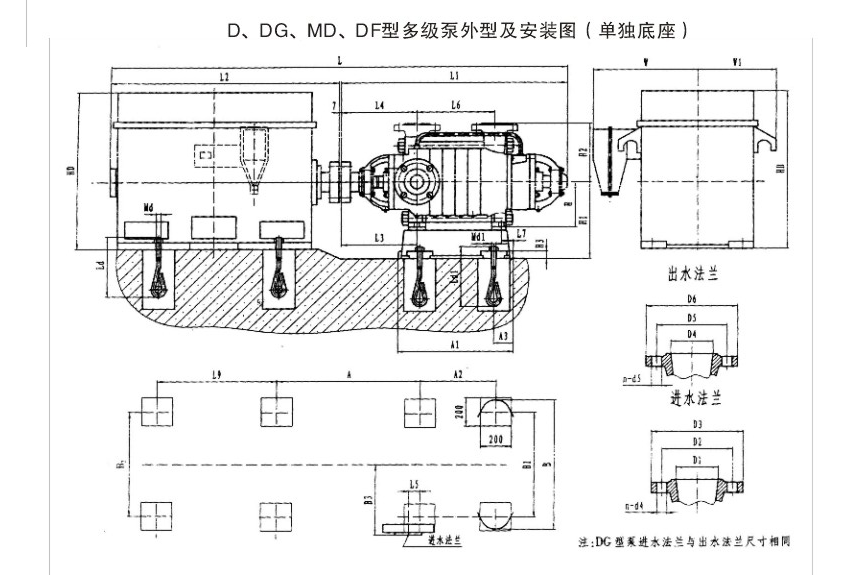

DG锅炉给水泵外型尺寸图（单独底座）

DG锅炉给水泵外型及安装尺寸(单独底座)

尺寸型级号数		外形及安装尺寸 ( H B 尺寸为防爆电机高度 )																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	L1	L2	L3	L4	L6	L7	L9	d	FD	HB	H	FL	E	ES	B	B	B2	B3	L5	4ME	Ld	ld	4Ma	Di	D2	D8	n-d4	D4	DsD6		n-d5	功KW	型号	wwi
D、MD、DF500-57	2	1221	770	388	180	3416	154	1890	622	591	42	130	900	7	170	125	410	560	550	50	930	S30	630	500	60	36	500	600	86	250	355	405	12-28	250	400	470	12-3	815	Y3654-4	S50	57
	3	1241	770	388	190	3680	1702	1980	2	601	574	130	1000	7	1330	1280	410	560	560	50	930	830	710	500	60	36	500	600	36									885	Y4003-4	850	57
	4	124	920	541	190	3842	1855	1980	629	591	727	130	1000	7	1330	1260	410	560	560	50	930	s90	710	500	60	36	500	600	36									600	Y4006-4	850	57
	5	1261	107	694	80	4196	2002	2180	629	501	880	1sd	1120	7	1475	1160	410	560	560	50	930	880	710	500	60	86	500	600	86									630	Y4505-4	900	566
	6	1261	1230	847	190	4348	2161	2180	29	501	1033	130	1120	7	47	1160	410	560	550	50	930	830	710	500	60	33	500	600	36									710	Y4506-4	90	050
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	7	1261	1880	1000	180	449	2314	2180	629	59n	118cp	isd	112	7	475	1800	410	580	550	50	980	830	710	500	60	86	500	600	86									890	Y1507-4	900	565
	8	1261	1595	1153	190	4664	2467	2180	2	601	133	130	112	7	475	1300	410	580	560	50	930	880	10	500	60	33	601	600	36									900	Y4509-4	900	565
	9	1421	1686	1306	190	517	2621	2550	829	591	1492	130	1250		655	1300	410	560	560	50	930	ss0	900	500	60	86	600	600	36									1000	Y5006-4	967	70
	10	1421	1840	458	190	5380	2778	d 2560	e9	501	1646	130	1250	7	1655	1300	410	580	550	50	930	830	900	500	60	36	600	600	36									120	15007-4	985	710
	11	142	998	62	190	5483	292	2550	e29	5e1	1798	130	125	7	1655	1300	410	560	550	50	930	830	900	500	60	36	600	600	36									1250	Y6009-4	96	70

D、MD、DF450-60	2	1194	648	348	150	3544	1645	1800	060	620	478	119	900	7	1170	1280	450	s10	800	50	050	970	630	550	81	M24	400	500	30	300	410	460	12-2	250	400	470	12-3	315	3554-46ky	s00	550
	3	1214	814	514	150	579	8181	980	660	620	64	1ig	1000	7	1330	1260	5	s10	600	50	050	970	710	550	31	MB0	500	500	80									450	Y4003-4Gky)	s50	57
	4	1234	980	680	150	4164	197	2180	660	820	810	11s	u120	7	1475	1160	450	S10	600	50	060	970	800	550	81	M30	500	500	30									630	Y4501-4(Gkyj	900	650
	5	1234	1146	846	50	428	2093	2180	660	620	876	119	1120		47	1300	450	610	600	50	1050	970	90d	550	31	M30	500	500	30									800	Y4508-4Gky)	900	650
	6	123	812	1012	150	444r	2259	280	860	620	114	ug	i120	7	147	180	450	s10	800	50	050	970	800	550	81	MB0	500	500	30									900	Y4504-46kj)	900	650
	7	1394	1478	1178	150	498		2550	68	620	1308	119	1250	7	1656	1300	450	S10	600	50	1050	970	900	550	31	M36	600	500	30									1120	5002-46kyj	965	70
	8	139	64	134	50	5149	2591	2550	680	620	1474	u8	1250	7	1655	1300	450	610	600	50	050	97d	900	550	31	M96	600	500	80									1250	5008-4aj	965	710
	9	1394	1810	1510	150	3314	2757	2550	660	20	1640	119	1250	7	1656	1300	450	310	600	50	1050	970	900	550	31	M6	800	500	30									1400	Y5004-4Gky)	968	710

DG锅炉给水泵外型及安装尺寸(单独底座)2

尺寸型级号数		外形及安装尺寸(HB尺寸为防爆电机高度)																												进水法兰				出水法兰				电动机		电动机宽
尺寸型级号数		A	A1	A2	A3	L	LI	L2	L3	L4	L6	L7	I9	g	HD	HB	H	HI	H2	HB	B	B1	E2	B3	L5	4M	Ld	ld	4-Mi	Dl	D2	D9	n-d4	D4	D5	D6	n-d5	功KW	型号	W	w
D、MD、DF300-150																														300	370	25	12-90	175	320	477	-4812

	5		988	670	158		2240		758	746	715	130		7			380	500	650	100	1170	900	\	650	24			650	40
	6	\	1101	785	158	\	2966		768	746	830	130		7	\		380	680	660	100	1170	900		650	24			650	40
	7		121	900	158		2470		768	746	945	130		7			380	580	650	00	1170	900		650	24	\		650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	8		1381	1015	158		2585		58	746	1060	130		7			380	580	6s0	100	i17	00		650	24		\	650	40
	9	\	1448	1130	158		2700		758	746	117	130 中		7			380	580	650		1170	980	\	650	24			650	40
	10		1561	1245	158		28LF		6	746	129	L80		7			380	580	550		1170	0		650	24			650	40
	11		1678	138	158		2930		58	746	1405	30		7			380	580	650		1170	900		650	24			G50	40											来


D、MD、DF450-60																														250	355	405	8-26	250	400	470	12-3
	3	124	770	388	190	3580	1702	1980	329	591	574	130	100	7	1330	1040	410	560	550	50	930	830	710	500	60	30	500	600	36									855	Y4008-4	950	575
	4	1241	920	541	190	3842	186	1980	2	501	727	130	1000		1831	1160	410	560	560	50	980	380	710	500	60	30	500	600	36									500	Y4006-4	850	575
	5	1231	107	694	190	-1197	2008	2180	829	501	880	B1	112		1457	1160	410	560	550	50	930	830	800	500	60	30	00	000	38									630	Y4505-4	900	565
	6	126	1230	847	180	生强	216	218	629	591	1033	130	1121		457	1160	40	560	550	50	980	830	800	500	60	30	500	600	36									710	Y4506-4	900	565
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	7	26	1380	100	10	4	2314	21	起	5	118	180	112		457	1300	410	560	550	50	980	880	800	500	60	80	500	600	86									800	Y4507-4		80)
	8	1251	1537	1158		内	40	218	L	5	1338	130	112		457	1300	410	560	550	50	930	330	800	500	60	30	500	600	36									900	Y4509-4	900	565
	9	1421	1685	1306	190	517	2620	2550	622	591	1492	130	1250		1655	1300	410	560	50	50	8350	5SL	900	500	60	30	600	600	36									1000	Y5006-4	965	710
	10	142	1840	145	190	5830	E778	2550	29	501	1645	130	125	7	1666	1300	410	560	C	50	980	330	900	500	60	80	500	600	36									1120	Y5007-4	96	71

您还可能对以下产品感兴趣
